Устройство для управления реверсом магнитной ленты

1. УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСОМ МАГНИТНОЙ ЛЕНТЫ, содержащее генератор опорной частоты, счетчик опорной частоты, счетный вход которого подключен к выходу генератора, формирователь импульсов, три дешифратора, выходы которых являются выходными шинами устройства, входную шину сигнала воспроизведения, соединенную с входом формирователя импульсов, и три входных шины управляющих сигналов, отличающееся тем, что, с целью повышения надежности управления реверсом магнитной ленты путем сокращения ложных срабатываний, в него введены два счетчика, триггер, четыре схемы совпадения и три инвертора, при этом первый вход первой схемы совпадения соединен с выходом генератора опорной частоты, а выход - со счетным входом первого счетчика, установочный вход которого соединен с выходом формирователя импульсов и с первым входом второй схемы совпадений, а выход первого счетчика - с вторым входом первой схемы совпадения и с установочным входом второго счетчика, выход которого подключен к входу первого инвертора и к счетному входу триггера, выход первого инвертора подключен к второму входу третьей схемы совпадений и к второму входу втор выходом двенадцатого элемента НЕ, вход которого соединен с первыми входами семнадцатого и восемнадцатого элементов И, вторыми входами пятнадцатого и шестнадцатого элементов И и входом одиннадцатого разряда информационного входа блока анализа знака, вход двенадцатого разряда информационного входа которого соединен с первыми входами с двадцать третьего по двадцать шестой элементов И и входом тринадцатого элемента НЕ, выход которого соединен с первыми входами двадцать первого, двадцать второго, двадцать седьмого и двадцать восьмого элементов И, вход десятого разряда информационного входа блока анализа знака через четырнадцатый элемент НЕ подключен ко вторым входам с двадцать первого по двадцать четвертый элементов И, третий вход двадцать первого элемента И соединен со вторым входом двадцать восьмого элемента И, входом десятого элемента НЕ и выходом третьего узла формирования знака, выход десятого элемента НЕ подключен к третьему и второму входам соответственно двадцать второго и двадцать восьмого элементов И, выход первого узла формирования знака подключен к третьему и второму входам соответственно тринадцатого и девятнадцатого элементов И и входу восьмого элемента НЕ, выход которого подключен к третьему и второму входам соответственно четырнадцатого и двадцатого элементов И, выход второго узла формирования знака соединен с третьим и вторым входами соответственно пятнадцатого и семнадцатого элементов И и входом девятого элемента НЕ, выход которого подключен к третьему и второму входам соответственно шестнадцатого и восемнадцатого элементов ИЛИ, выход четвертого узла формирования знака подключен к третьму и второму входам соответственно двадцать третьего и двадцать пятого элементов И и входу одиннадцатого элемента НЕ, выход которого соединен с третьим и вторым входами соответственно двадцать четвертого и двадцать шестого элементов И, выходы с тринадцатого и по двадцать восьмой элементов И соединены с выходами соответственно с первого по шестнадцатый блока анализа знака.

Изобретение относится к технике магнитной записи.
Цель изобретения - повышение надежности управления остановом или реверсом магнитной ленты, в одной и той же зоне при смене скоростей.

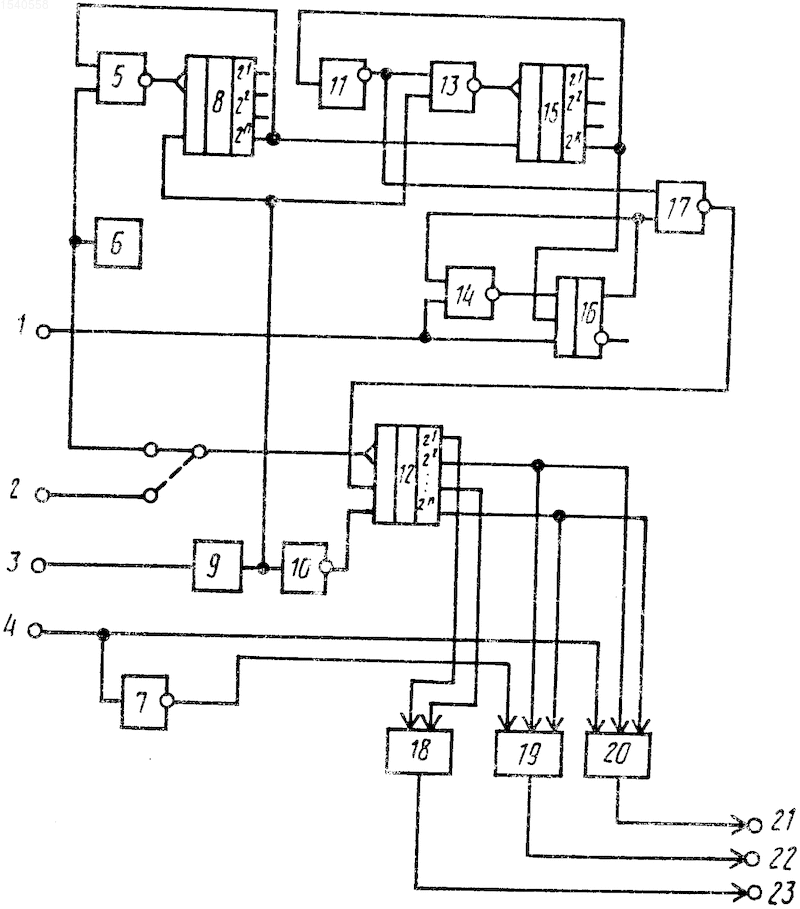

На чертеже приведена функциональная схема предлагаемого устройства.
Оно содержит входную шину 1 управляющего сигнала "Пуск", входную шину 2 управляющего сигнала f₈, входную шину 3 сигнала воспроизведения, входную шину 4 управляющего сигнала "Направление", схему 5 совпадений, генератор 6 опорной частоты, инвертор 7, счетчик 8, формирователь 9 импульсов, инверторы 10 и 11, счетчик 12 опорной частоты, схемы 13 и 14 совпадения, счетчик 15, триггер 16, схему 17 совпадений, дешифратор 18 окончания дорожки, дешифратор 19 начала ленты, дешифратор 20 конца ленты и выходные шины 21-23.
Схемы совпадения 5, 13, 14 и 17 представляют собой элементы типа 2И-НЕ.
Входная шина 1 управляющего сигнала подключена к первому входу четвертой схемы 14 совпадений и дополнительно к установочному входу триггера 16. Входная шина 3 сигнала воспроизведения подключена к входу формирователя 9 импульсов, выполненного в виде компаратора. Входная шина 4 управляющего сигнала подключена к одному из входов дешифратора 20 конца ленты и к входу второго инвертора 7, выход которого соединен с одним из входов дешифратора 19 начала ленты. Выход формирователя 9 импульсов соединен с входом третьего инвертора 10, с установочным входом первого счетчика 8 и первым входом второй схемы 13 совпадений. Выход генератора 6 опорной частоты соединен со счетным входом счетчика 12 опорной частоты и с первым входом первой схемы 5 совпадений, выход которой соединен со счетным входом первого счетчика 8. Выход счетчика 8 соединен с вторым входом первой схемы 5 совпадений и с установочным входом второго счетчика 15, выход которого соединен со счетным входом триггера 16 и с входом первого инвертора 11, выход которого соединен с вторым входом третьей схемы 17 совпадений и с вторым входом второй схемы 13 совпадений, выход которой соединен со счетным входом второго счетчика 15. Выход четвертой схемы 14 совпадений соединен с установочным входом в единицу триггера 16, выход которого соединен с вторым входом четвертой схемы 14 совпадений и с первым входом третьей схемы 17 совпадений, выход которой соединен с вторым установочным входом счетчика 12 опорной частоты, первый установочный вход которого соединен с выходом третьего инвертора 10. Выходы счетчика 12 соединены с входами дешифраторов 18-20, выходы которых подключены к выходным шинам 23-21 соответственно.
Предлагаемое устройство работает следующим образом.
Информационный сигнал в виде непрерывной последовательности импульсов или в виде информационных блоков с паузами заданной длины между ними предварительно записывают по всей длине рабочего участка ленты, на концах которой, намотанных на приемную и подающую катушки, информация отсутствует.
При отсутствии движения магнитной ленты в лентопротяжном механизме устройство находится в исходном состоянии, при этом уровень сигнала на входной шине 1 "Пуск" блокирует срабатывание схемы 14 совпадений и триггера 16, на прямом выходе которого устанавливается уровень логического "0", который поступает на входы схем 14 и 17 совпадения, кодируя на их выходах уровень логической "1", этот уровень с выхода схемы 14 совпадения поступает на вод установки в "1" триггера 16, с выхода схемы 17 совпадений на второй установочный вход счетчика 12, на первый установочный вход которого также поступает уровень логической "1" с выхода инвертора 10, на входе которого уровень логического "0", поступающий с выхода формирователя 9 импульсов, уровни логической "1" на установочных входах счетчика 12 блокируют его работу и устанавливают на его выходах уровни логического "0", что обеспечивает отсутствие сигналов на выходах дешифраторов 18-20, уровень логического "0" с выхода формирователя 9 импульсов дополнительно поступает на первый вход схемы 13 совпадений, блокируя ее срабатывание, и на установочный вход счетчика 8, по заполнении которого сигналом опорной частоты, поступающим с выхода генератора 6 опорной частоты через схему 5 совпадения, на выходе кодируется уровень логической "1", который поступает на второй вход схемы 5 совпадений, блокируя прохождение через нее сигнала опорной частоты, дополнительно сигнал с выхода счетчика 8 подан на установочный вход счетчика 15, что обеспечивает на его выходах уровень логического "0".
Перед началом движения магнитной ленты на входную шину 4 управляющего сигнала подается сигнал выбранного направления в виде постоянного уровня логической "1" или логического "0", который поступает на один из входов дешифратора 20 и через инвертор на один из входов дешифратора 19, при этом наличие на входной шине 4 уровня логической "1" соответствует направлению "Прямо", уровня логического "0" направлению "Обратно". По сигналу "Пуск" на входной шине 1 управляющего сигнала устанавливается уровень логической "1" и начинается движение магнитной ленты, этим же уровнем напряжения снимается блокировка с установочного входа в "0", триггера 16 и первого входа схемы 14 совпадений. Устройство сохраняет это состояние до появления на входной шине 3 усиленного сигнала воспроизведения, и как следствие на выходе формирователя 9 первого импульса, изменение уровня напряжения, на выходе которого приводит к кратковременному запуску счетчика 12 и к сбросу в нулевое состояние выходов счетчика 8, что разрешает работу счетчика 15.
При дальнейшем поступлении на входную шину 3 воспроизведенного сигнала каждым импульсом с выхода формирователя 9 импульсов производится кратковременный запуск счетчика 12, сброс счетчика 8, заполнение через схему 13 совпадений счетчика 15, при заполнении которого сигнал с его выхода через инвертор 11 прерывает дальнейшее прохождение через схему 13 совпадений информационных импульсов, поступающих с выхода формирователя 9, одновременно сигнал с выхода счетчика 15 вызывает срабатывание триггера 16 и его блокировку через схему 14 совпадений, что означает обнаружение начала потока информации. Дополнительно сигнал с выхода триггера 16 поступает на первый вход схемы 17 совпадений, на второй вход которой с выхода инвертора 11 поступает уровень логического "0", чем сохраняется на выходе схемы 17 совпадений уровень логической "1" и обеспечивается периодический сброс содержимого счетчика 12 импульсами с выхода формирователя 9.
По окончании потока контрольного или информационного сигнала на выходе формирователя устанавливается уровень логического "0", которым через инвертор 10 блокируется работа счетчика 12, через ин- тервал времени t_o 2^n-1 выход счет- чика 8 принимает состояние логической "1", что приводит к сбросу счетчика 15 и подаче через инвертор 11 на второй вход схемы 17 совпадений уровня логической "1", с выхода которой уровень логического "0" поступает на второй установочный вход счетчика 12, который начинает заполняться импульсами опорной частоты, с этого момента счетчик 12 не может быть сброшен помеховыми сигналами, поступающими на его первый установочный вход через инвертор 10, с выхода формирователя 9 в виде одиночных импульсов или группы импульсов, так как для сброса содержимого счетчика 12 необходимо заполнить счетчик 15, что требует поступления на его вход непрерывной последовательности импульсов, численно равной 2^k-1 с частотой следования, большей f_оп/2^n-1 (n - разрядность счетчика 8), невыполнение второго условия приводит к периодическому заполнению - сбросу счетчика 15 без изменения уровня сигнала на его выходе, что исключает сброс содержимого счетчика 12. В результате заполнения счетчика 12 импульсами опорной частоты на выходе дешифратора 18 формируется сигнал предупреждения окончания дорожки, затем через выбранный временной интервал на выходе одного из дешифраторов 19 или 20 в зависимости от выбранного направления формируется один из сигналов конца или начала ленты, по которому движение магнитной ленты переходит в режим торможения, а на входную шину 1 управляющего сигнала поступает уровень логического "0", которым устройство возвращается в исходное состояние.
После полной остановки магнитной ленты на входную шину 4 управляющего сигнала подается уровень напряжения, обратный ранее выбранному направлению, затем на входную шину 1 "Пуск" подается уровень логической "1", и магнитная лента начинает движение в противоположном направлении по участке магнитной ленты определяется приведенными выше условиями и соотношениями, начиная с момента окончания потока информации.
Для обеспечения надежной работы устройства временные интервалы, отрабатываемые счетчиками 8, 12 и 15, должны удовлетворять условию t₁₂ > t₁₅ > t₈, что обеспечивается соответствующим выбором разрядности счетчиков, при этом заполнение первого счетчика 8 сигналами генератора 6 опорной частоты должно происходить не менее чем на четыре периода информационного сигнала наименьшей частоты.
Для обеспечения работы устройства от информации, записанной на магнитной ленте в виде блоков смежблочными паузами, временной интервал, отрабатываемый счетчиком 12 для сигнала "Окончание дорожки", должен быть больше продолжительности межблочной паузы, а информационная емкость блока - больше информационной емкости счетчика 15, например, в два раза и более.
При этом обнаружение потока информации происходит при воспроизведении первого информационного блока, по окончании каждого информационного блока, через временной интервал t₈ = 2^n-1/f_оп на выходе счетчика 8 устанавливается уровень логической "1", которым сбрасывается содержимое счетчика 15, устанавливая на его выходе уровень логического "0", что вызывает запуск счетчика 12 на время, равное длительности межблочной паузы плюс время заполнения счетчика 15 импульсами следующего информационного блока, поступающими с выхода формирователя 9, после чего происходит сброс содержимого счетчика 12, запуск - сброс которого с этого момента и до окончания информационного блока происходит от импульсов на выходе формирователя 9. По окончании последнего информационного блока работа устройства происходит аналогично работе с непреpывным потоком информации. Эти же условия и соотношения определяют помехоустойчивость устройства при воспроизведении непрерывного потока инфор- мации.
Для обеспечения останова или автоматического реверса магнитной ленты в одной и той же зоне при смене скоростей в схеме устройства на счетный вход счетчика 12 подают импульсы с входной шины 2, при этом заполнение счетчика 12 происходит импульсами, частота следования которых пропорциональна угловой частоте вращения электродвигателя, углом поворота которого определяется расстояние, пройденное магнитной лентой в тракте лентопротяжного механизма и, следовательно, срабатывание счетчика 12 происходит на одном и том же расстоянии от концов массива информации, записанной на магнитной ленте, независимо от ее скорости.
Изобретение может быть использовано в аппаратуре магнитной записи и позволяет повысить надежность управления остановом или реверсом магнитной ленты. Устройство для управления реверсом магнитной ленты содержит три входных шины 1, 2 и 4 управляющих сигналов и входную шину 3 сигнала воспроизведения, генератор 6 опорной частоты, формирователь 9 импульсов, четыре 5, 13, 14 и 17 схемы совпадения, три инвертора 7, 10 и 11, три счетчика 8, 12 и 15, триггер 16 и три дешифратора 18-20 со связями. Выходы дешифраторов являются выходами устройства. Схема 5 совпадения и счетчик 8 со связями позволяют производить предварительное обнаружение начала потока информации, записанного на магнитной ленте непрерывно или в виде информационных блоков с межблочными паузами. 1 з.п. ф-лы, 1 ил.
