Задумин

Номер патента: 1791335

Опубликовано: 30.01.1993

Авторы: Загудаев, Задумин, Зубер, Карлов

МПК: B66C 1/66

Метки: автоматическое, грузозахватное

...дно которого упирается ползун 2 во время работыустройства, 35Устройство может выполняться такимобразом, что полэун будет упираться в грузсверху отверстия (фиг.7). В этом случае вползуне устанавливается стержень 10, имеющий возможность перемещения в прорезях 11 корпуса 1.Устройство работает следующим образом.В исходном положении (фиг,1) планказафиксирована от вращения следующим образом, Упор 3 упирается концом в правыйнижний зуб планки под действием силы тяжести ползуна 2, стремясь повернуть его почасовой стрелке, Но правый верхний эубупирается в боковую поверхность упора 3 - 50силовой элемент зафиксирован. После вво.да захватного устройства в отверстие грузакорпус 1 устройства продолжает опускатьсявниз. Ползун 2 упирается в дно стакана 9...

Номер патента: 1786688

Опубликовано: 07.01.1993

Авторы: Задумин, Зубер, Коченюк, Цодиков, Шильмейстер

МПК: H05B 6/36

Метки: индукционного, нагрева, перемещаемых

...на поворотный стол, что обеспечивает максимальное эаполнение стола и, соответственно, максимально Целью изобретения является повыше ние производительности и надежности установки индукционного нагрева. возможные производительность и равномерность нагрева.Выполнение секторов пода вращающегося стола иэ диэлектрического керамического материала с радиальнымипазами для деталей на их боковых сторонах в месте стыка секторов позволяет избавиться от потерь в поде, поднять КПД и, соответственно, производительность установки, а также улучшить равномерность нагрева, т,к. керамический стол не взаимодействует с полем катушек,На фиг, 1 изображен общий вид установки индукционного нагрева; на фиг, 2 - устайовка в момент загрузки; на фиг. 3 - разрез Б -...

Номер патента: 1742027

Опубликовано: 23.06.1992

Авторы: Ганин, Задумин, Родионова

МПК: B23Q 3/06

Метки: детали, закрепления, нежесткой, хонинговании

...кольца 7. обжимают деталь 12, практически не нарушая ее исходную форму (фиг.З). Затем под действием дополнительного привода 11 сектора 6 поджимаются к фланцу 10 корпуса 1. Так как сектора 6 выполнены из фрикционного материала, то они под действием усилия поджима надежно фиксируются в положении, в котором они вступили в контакт с деталью 12, При этом между секторами 6, имеющими постоянный радиус внутренней цилиндрической поверхности б, и деталью, имеющей отклонение формы, контакт осуществляется в отдельных точках, средняя плотность расположения которых увеличивается с увеличением радиуса кривизны детали (фиг,З). Установке секторов 6 в зависимости от формы детали способствуют упругие свойства эластичной оболочки 5, взаимодействую 10 15...

Номер патента: 1685967

Опубликовано: 23.10.1991

Авторы: Акчурин, Давлетгильдина, Задумин

МПК: C09K 3/00

Метки: асфальтеносмолопарафиновых, отложений, состав, удаления

...Готовят составы с различным соотношением углеводородного конденсата и полиалкилбензола, Образцы асфальтосмолопарафиновых отложений отбирались на скважинах,Отложения спрессовывают в виде кубика, помещают в металлическую сетку с сечением отверстий 0,4 мм. Сека с .отложениями закрепляется на электрической мешалке, помещается в сосуд с испытуемым составом, термостатируется при 40 С. Затеи вклочается мешалка со скоростью 150 оЯмин. Эффективность удаления определяется после прекращения изменения в массе образца (через 5,5 ч),13 табл,1 приведены результаты определения эффективности удаления составов в зависимости от содержания в отложениях смол, асфальтенов и парафинов.Для каждого состава отложений используются удаляющие композиции с...

Номер патента: 1666250

Опубликовано: 30.07.1991

Авторы: Загудаев, Задумин, Шифрин

МПК: B21D 43/00, B30B 15/30

Метки: ленточного, роторная

...в нижнем положе 45 нии,При дальнейшем вращении ротора назаданный угол кулачок 4, воздействуя наполэун 3, перемещает его вверх. Ползун 3,взаимодействуя с серьгой 5, поднимает ры 50 чаг 6 и разворачивает его до соприкосновения упора 14 с тягой 15, Ролики 7 сходят супора 8 и тяга 15 поднимается рычагом 6вместе с верхней подвижной частью 16.штампа, т.е, штамп раскрывается, Другое55 плечо рычага 6, опускаясь, опускает связанный с ним толкатель 9, ролик 10 которого,перемещаясь по криволинейному пазу 11каретки 12, перемещает ее по скалкам 27.При совместном движении вверх подвижной части 16 штампа и каретки 12 про 1020253040 Ротор работает следующим образом, Привод не показан) через шестерню 45 приводит во вращение центральный вал 1 и...

Номер патента: 1574479

Опубликовано: 30.06.1990

Авторы: Загудаев, Задумин, Шифрин

МПК: B30B 11/12

Метки: роторно-конвейерная

...6 передачи аналогичен рото" ру 3 передачи, но поскольку усилие передачи заготовки из захватного ор" гана 33 в штамп конвейера 17 штампов значительно меньше, чем усилие пере" дачи заготовки иэ штампов 27 и 30 в захватный орган 33, то исполнитель ный орган выполнен в нем в виде полэуна, взаимодействующего с цилиндрическим кулачком (не показан) а не с гидроцилиндром. Гидравлический ротор7 штамповки аналогичен ротору 2 вы 50 рубки и отличается от него только в два раза меньшим усилием, развиваемым гидроцилиндрами. Он представляет с" бой скрепленную стяжками 94 единую жесткую конструкцию, по периферии55 которой размещены блоки цилиндров, количество которых равно числу рабочих позиций ротора. Штоки 95 блоков цилиндров являются исполнительным...

Номер патента: 1549878

Опубликовано: 15.03.1990

Авторы: Загудаев, Задумин

МПК: B65G 47/06

Метки: групп, конвейере, одинаковых, потока, предметов, формирования

...количество зон загрузки предметов группы и шаги их перемещения в ячейки конвейера, рассчитывают конструктивно его длину с учетом охвата всех зон загрузки конвейера при соблюдении условия, что число шагов в нем и число П = 4 должны содержать разные натуральные делители.Способ формирования потока одинаковых групп предметов на конвейере реализуется следующим образом. 4Бесконечный конвейер 1 с ячейками 2,расположенными с равным шагом, охватывает зоны загрузки 3, 4, 5 и выгрузки 6 исовершает равномерное движение. В зонезагрузки 3, 4 и 5 комплектуют соответственно предметы 7, 8 и 9 в количестве 4, 2 и 1соответственно, из которых формируют одинаковые группы предметов.Одноименные предметы наибольшего количества 7 располагают в одной...

Номер патента: 1016382

Опубликовано: 07.05.1983

Авторы: Баглаев, Загудаев, Задумин, Романов, Шилков

МПК: C21D 9/08

Метки: длинномерных, закалки, цилиндрических

...9 направлены вовстречном направлении, Наличие винтовых реборд противоположно направлению на поверхностях валов б и 7обеспечивает обкатку обрабатываемоговала по взаимно пересекающимся линиям. Выполнение винтовых реборд каждого вала, противоположно направленных от его середины, способствуетравномерному охлаждению обрабатываемого иэделия, так как встречное направление реборд вызывает циркуляциюохлаждающей жидкости по поверхностиобрабатываемого вала., На закалочномбаке 1 жестко закреплен кронштейн 6010, на котором шарнирно установленсиловой цилиндр 11, а шток его шарнирно связан с рамой 2, На раме 2на стойках 12 шарнирно смонтированысиловые цилиндры 13, штоки которых 65 также шарнирно связаны с одним иэ Наиболее близким к изобретениюпо...

Номер патента: 994218

Опубликовано: 07.02.1983

Авторы: Дикарев, Задумин, Киянский, Кочкин, Нестеров, Шилков

МПК: B24B 5/18

Метки: бесцентровошлифовальному, станку, транспортно-поддерживающее

...закреплен гидродвигатель 12, который осуществляет вращение детали.25Для более надежной работы Устройства можно установить гидродвигатели на вращение детали на обеих каретках. На одном из столов, в сторону которого осуществляется рабочий ход, ус 30 тановлен гидродвигатель 13, который через редуктор 14 и ходовой винт 15 осуществляет перемещение кареток с деталью. Для холостого хода можно поставить гидродвигатель на другом 35 столе, Для возможности установки и съема детали, а также регулировки расстояния между центрами служат гидроцилиндры 16.40Транспортно-поддерживающее устройство работает следующим образом.Перед обработкой регулировкой длины тяг 11 устанавливают расстояние между центрами 5 в зависимости от длины обрабатываемого вала на...

Номер патента: 556118

Опубликовано: 30.04.1977

Авторы: Задумин, Заложных, Семенов, Шулов

МПК: C03C 21/00

Метки: ленты, непрерывной, окрашивания, стекла, электрохимического

...- анодным и катодным 4 и 5, ограничительными элементами, соединенными соответственно с положительным и отрицательным источниками постоянного тока. Пространство между элементами и поверхностью ленты стекла заполнено свинцово-медным или свинцовым раствором. Над расплавленным оловом, лентой стекла и ограничительными элементами поддерживается азотно-водородная атмосфера.Устройство работает следующим образом. В процессе формования и движения ленты стекла по расплавленному олову в зоне температур около 750 С происходит анодное растворение свинцово-медного расплава.При этом электрический ток проходит от анода черз поверхностные слои стекла к катоду. В этом же направлении в стекле происходит диффузия ионов свинца и меди, которые в дальнейшем...

Номер патента: 513942

Опубликовано: 15.05.1976

Авторы: Добринский, Задумин, Литвинов, Сулименко, Фридберг

МПК: C03B 29/02

Метки: кромки, оплавления, стеклоизделий

...причем возможно выполнение каждого электрода полым с выходной щелью для подачи сжатого воздуха илиинертного газа,На фиг. 1 представлено предлагаемое устройство, вид спереди; на фиг. 2 то же, в плане; на фиг. 3 полые электроды с выходнойщелью, поперечный разрез.Устройство для оплавления кромки стеклоизделий состоит из полых электродов 1 и 2, 2источника питания 3 дуги 4 и дополнительных источников питания 5 и 6 для перемещения дуги по контуру. Электроды 1 и 2 имеют полость а и выходную щель б.Между электродами 1 и 2 помеща 2лоизделие и от источника питания гают электрическую дугу 4, В результате взаимодействия магнитного поля дуги и магнитных полей электродов, образуемых при пропускании дополнительного электрического тока от...

Номер патента: 278062

Опубликовано: 01.01.1970

Авторы: Вельский, Задумин

МПК: C03C 23/00

Метки: листового, окрашивания, стекла, субтрактивного, электрохимический

...процесса, считывание осуществляют по заранее записанньсм сигналам.На чертеже представлена схема программного окрашивания листового стекла.Считьсваемьсй оригиналпепемешают под цветоотделительные датчики 2, в которых имеются осветительная лампа 8, светофильтр 4 и фотоэлемент б. Луч света, страж"ясь от ".0 считываемого оригинала 1, проходит светофильтр 4 и попадает на фотоэлемент б. Таким образом, на датчиках получают светоотделенные сигналы изображения оригинала (соответственно желтый, пурпуоньсй и голубой). Сигналы по токопроводу 6 поступают в блок преобразования импульсов и управления контактами 7, который передает обработанные сигналы на управляемые цветоотделенные контакты 8.Контакт 8 является анодом электрохимической системы...

Номер патента: 266171

Опубликовано: 01.01.1970

Авторы: Задумин, Махнавецкий

МПК: C03C 21/00

Метки: измененными, поверхности, свойствами, стекла

...марганца. 30 Эффект деполяризации можно компенсировать и подбором состава нагрузочного сопротивления, которое также может быть проводником любого рода,2. Возникновение гальванического элемента в ячейке, составленной из основного электролита, имеющего неравномерное температурное поле хотя бы в одной части своего обмена. При замыкании участков основного электролита, имеющих различную температуру, по цепи электролит - нагрузочное сопротивление потечет ток и возникает активизированный ионный обмен,Возможна комбинация этих двух приемов, т. е. э,д.сзамыкающаяся на нагрузочное сопротивление, может образовываться в электрохимической ячейке или системе ячеек, в которых электроды выбираются разными и имеет место градиент температур по...

Номер патента: 201601

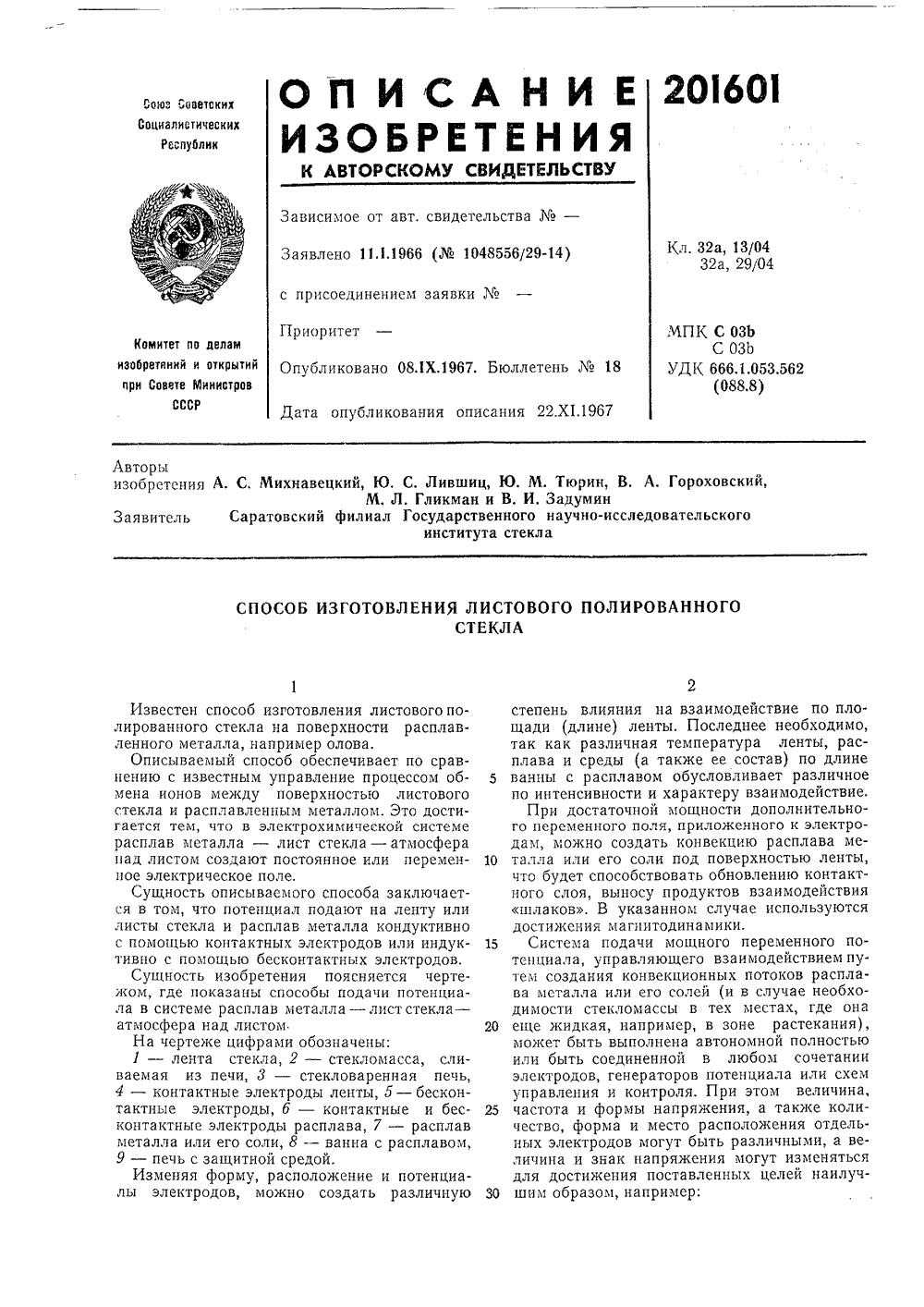

Опубликовано: 01.01.1967

Авторы: Гликман, Гороховский, Задумин, Лившиц, Михнавецкий, Тюрин

МПК: C03B 18/10

Метки: листового, полированногостекла

...дополнительного переменного поля, приложенного к электродам, можно создать конвекцию расплава ме талла или его соли под поверхностью ленты,что будет способствовать обновлению контактного слоя, выносу продуктов взаимодействия шлаков. В указанном случае используются достижения магнитодинамики.15 Система подачи мощного переменного потенциала, управляющего взаимодействием путем создания конвекционных потоков расплава металла или его солей (и в случае необходимости стекломассы в тех местах, где она 20 еще жидкая, например, в зоне растекания),может быть выполнена автономной полностью или быть соединенной в любом сочетании электродов, генераторов потенциала или схем управления и контроля. При этом величина, 25 частота и формы напряжения, а...
