Упадышев

Номер патента: 954813

Опубликовано: 30.08.1982

Автор: Упадышев

МПК: G01B 11/16

Метки: деформаций

...прямоугольной призмы, а также вторым источником поцсветки, размещенным в другомсветоводе,На фнг. 1 изображена схема устройства для измерения деформаций деталей;на фиг, 2 - выходные торцы волоконныхсветоводов, видимые через окуляр и прямоугольную призму до деформации детали, на фиг, 3 - то же, после деформации,деталиеУстройство содержит корпус 1, дваволоконныхсветовода 2 и 3, одни тс.цы которых жестко закреплены на корпусе 1 на расстоянии 0 между ними,равном базе измерения, два источника4 и 5 подсветки, размещенные соответственно в световодах 2 и 3, траверсу 6,в которой закреплены другие торцы цветоводов 2 и 3, повернутые на 90 ф оъносительно первых торцов световодоввокруг их оси, прямоугольную призму 7,большая грань которой оптически...

Номер патента: 388441

Опубликовано: 23.04.1982

Авторы: Генкин, Дильман, Ильина, Кузнецов, Мельников, Семенкин, Семенова, Сергеев, Упадышев, Хромчихина, Челобова

МПК: B01J 9/00

Метки: адсорбционных, аппарат, других, каталитических, проведения, процессов, химических

...постоянный по длине расход сырья.1-1 а фиг. 1 изображен предлагаемый ап парат, разрез; на фпг, 2 - графики изменения скорости газа на входе в слой катализатора (Г, м/с) по длине аппарата (х, м) известного (кривая 1) и предлагаемого (кривая 11),Аппарат содержит корпус 1, радиус которого изменяется по описанному закону по длине аппарата, корзину 2, образован. ную двумя концентрично расположенпымп перфорированными цилиндрами внутренним 3 и наружным 4. Перфорация цилиндров постоянна по их длине.При работе аппарата сырье подают во внутренний цилиндр 3, а продукты выводят из кольцевого зазора между наружным цилиндром и корпусом со стороны ввода сырья,Кривая 1 на фпг. 2 показывает изменение скорости газа на входе в слой катализатора(...

Номер патента: 783580

Опубликовано: 30.11.1980

Авторы: Викторов, Упадышев, Чурсин

МПК: G01B 11/16

Метки: деформаций, объекта

...8 изме. рений. Шторки 1 и 2 выполнены в виде перекрывающжся в направлении оптической оси пластин и изготовлены из материала, имеющего коэффициент теплового расширения, соответству. ющий материалу объекта, а поверхность внутренней, шторки 1, обращенная к источнику света, выполнена зеркальной.Устройство работает следующим образом. При отсутствии деформации объекта 3 шторки 1 и 2 установлены так, что они полностью пере. крывают друг друга, В этом случае отраженный783580 7- 1 Составитль Б. ЕвстратовТехред А,Щепанская Корректор А, Гриценко Редактор Г. Улыбина Тираж 801ВНИИПИ Государственного комитета СССРTо делам изобретений и открытий113035, Москва, Ж.35, Раушская набд, 4/5 Подписное Заказ 8525/41 Филиал ППП "Патент", г, Ужгород, ул,...

Номер патента: 716674

Опубликовано: 25.02.1980

Автор: Упадышев

МПК: B21D 28/14

Метки: кромок, металла, обрезки, полосового

...и производительностьштампов в два раза, полностью устраняет брак штампуемых деталей.Устройство для обрезки кромок полосового металла, содержащее матрицу с выполненным в ее теле сквозным отверстием, имеющим продольную и поперечную режущие кромки, и пуансон с режущими кромками, соответствующими режущим кромкам матрицы, отличающееся тем, что, с целью увеличения стойкости и производительности устройства, а также повышения качествд получаемых изделий путем исключения попадания обрезанного металлана рабочую поверхность матрицы, оно снабжено расположенными в отверстии матрицы заклинивающими элементами, выполненными со скошенными рабочими поверхностями, имеющими радиусные режущие кромки, на пуансоне выполнены дополнительные режущие кромки,...

Номер патента: 656968

Опубликовано: 15.04.1979

Авторы: Заказнов, Куршева, Упадышев, Федина

МПК: C01C 1/02

Метки: аммиака, жидкого, обезвреживания, проливов, термического

...Плотность раствора воды в .аммиаке увеличивается и сравнивается с плотностью ЛВЖ:. В результате этого656968 ЛВЖ распределяется по всему объему жидкости и частично всплывает на поверхность.При поджигании пары смеси воспламеняются и продолжают гореть до полного выгорания ЛВЖ, В пламени ЛВЖ сгорает практически весь испаряющийся 5 аммиак, так как пламя покрывает всю поверхность жидкости. После прекращения горения в воде остается растворенным небольшое количество аммиака.П р и м е р 1. Смесь содержит 10 100 объемов аммиака, 30 бензина и 25 воды, При поджигании смесь выгорает со скоростью 200 мм в час по глубине слоя. Объемная скорость выгорания аммиака составляет 130 кг/см ч (объем-(5 ная скорость испарения аммиака 10 кг/м ,ч) После...

Номер патента: 587314

Опубликовано: 05.01.1978

Автор: Упадышев

МПК: G01B 5/30

Метки: кривизны, поверхностей

...таких устройств явпяетсято, что индикатор закреплен на корпусе иопирается на изучаемую поверхность посредством траверсы, имеющей по концам две ИЗМЕРЕНИЯ КРИВИЗНЫ ПОВЕРХНОСТЕИ иваетсячто приводит к снижмерений,Рпя этого ось травевсперпендикулярно одной изника, индикатор закрепленчто его иэмеритеньный стеодной иэ ее опар, а расснира до оси другой опорыре раза меньше расстояниядо оси измеритепьного ст На фиг, 1 схематичностао дпя измерения кривизв разрезе; ка фиг. 2 - то587 314 у 29 тнраж 872 Подпнся ЦНИИПИ Зак жгород, ул, Проектная,илиал ППП "Патен 3Устройство работает следующим образом.При изгибании испытываемой поверхности опоры 2, расположенные на корпусе 1, движутся вместе с испытываемой поверхностью, а опора 5 и...

Номер патента: 327764

Опубликовано: 25.04.1977

Авторы: Айзенбуд, Гамбург, Ковальчук, Куриго, Курковский, Потанин, Семенов, Упадышев, Харламов, Черномордик, Шахова

МПК: C01B 1/04

Метки: аммиака, производства

...подогрева до 800 С и подают во вторую турбину 9, также входящую в состав газотур 327764бинного агрегата. Между турбинами 8 и 9установлен пусковой подогреватель 10 газов,Отработанные дымовые газы направляют втеплообменник 3 для передачи тепла последовательно парогазовой смеси, свежему Ьприродному газу, воздуху, паровому конденсату, после атого для использованиянизкопотенциального тепла в интервалетемператур 40-100 оС - в теплообменник11, где применен пенный режим для теплоносителя, повышающий коэффициент тепло-.передачи, Технологический газ из аппарата 6 направляют в конвертор 12 второйступени в количестве 258396 нм /часапарогазовой смеси,Атмосферный воздух, засасываемый через воздухозабор, сжимают компрессором13 и...

Номер патента: 498541

Опубликовано: 05.01.1976

Авторы: Кеткович, Строков, Упадышев

МПК: G01N 25/72

Метки: качества, неразрушающего, теплового

...постоянной с точностью + 0,3 С при 50 С с помощью электронного регулятора температуры.Работает устройство следующим образом.10 Электродвигатель 6,приводит во вращениемодулирующий диск 9 и ротор 3 с определенной скоростью, например 20 об/сек. При вращении ротора в пределах угла 80 приемник 1 регистрирует излучение только от исследу емого объекта, т. к, модулирующий диск 9 вэто время перекрывает поток лучей от эталонного излучателя 5. При дальнейшем повороте ротора на угол 100,на приемпик ни от объекта, ни от излучателя поток не зтоступа ет. Затем при повороте ротора на угол 80приемник регистрирует излучение от эталонного источника, проходящее через прорезь в диске модулятора, что исключает необходимость применения непротяженного...

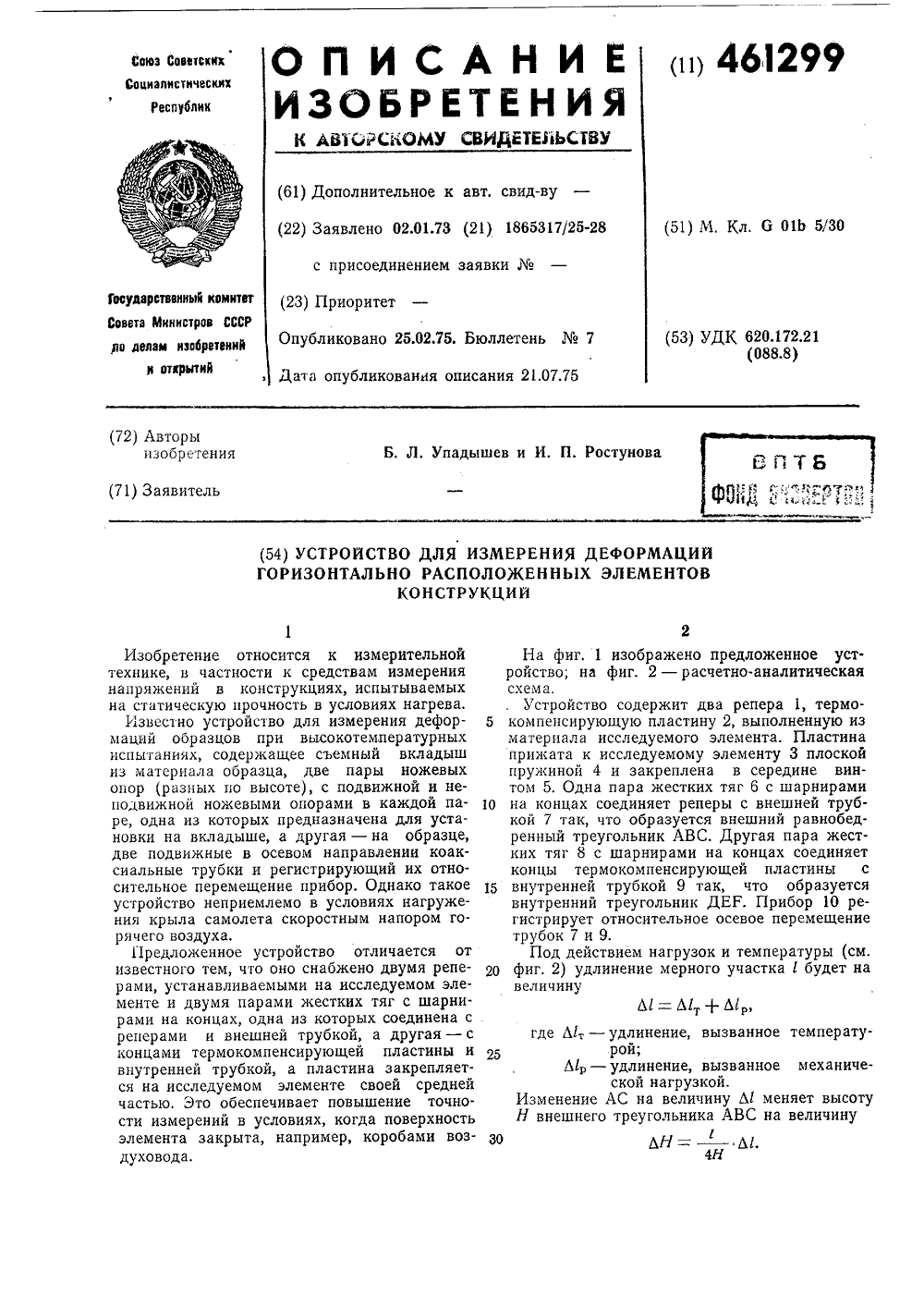

Номер патента: 461299

Опубликовано: 25.02.1975

Авторы: Ростунова, Упадышев

МПК: G01B 5/30

Метки: горизонтально, деформации, конструкции, расположенных, элементов

...концах, одна из которых соединена среперами и внешней трубкой, а другая - сконцами термокомпенсирующей пластины ивнутренней трубкой, а пластина закрепляется на исследуемом элементе своей среднейчастью. Это обеспечивает повышение точности измерений в условиях, когда поверхностьэлемента закрыта, например, коробами воздуховода,На фиг, 1 изображено предложенное устройство; на фиг. 2 - расчетно-аналитическая схема,Устройство содержит два репера 1, термокомпенсирующую пластину 2, выполненную из материала исследуемого элемента. Пластина прижата к исследуемому элементу 3 плоской пружиной 4 и закреплена в середине винтом 5. Одна пара жестких тяг 6 с шарнирами на концах соединяет реперы с внешней трубкой 7 так, что образуется внешний...

Номер патента: 372430

Опубликовано: 01.01.1973

Авторы: Наумов, Упадышев

МПК: G01B 11/16, G01M 5/00

Метки: всгсоюзная

...дополнительными нитями с грузами, располагаемыми на концах другой измерительной базы, находящейся в плоскости диагонально противоположной плоскости первой измерительной базы, и соединенными между собой более тонкой нитью, чем остальные, длина которой выбрана из условия ее натяжения, Это позволяет определять также и кручение конструкции,На чертеже изображено предлагаемое устройство.Устройство состоит из жестких на растяжение и кручение нитей 1 - 4, жесткой на растяжение нити 5, которая связывает диагонально противоположные нити 1 и 2, причем длина нити б выбрана так, чтобы нити 1 и 2 под действием грузов б вызывали ее натяжение.Закрепленный на нити 5 целевой знак 7, выполненный в виде шарика совместно с приУстройство работает...

Номер патента: 336507

Опубликовано: 01.01.1972

Авторы: Лейбов, Наумов, Тимофеев, Упадышев

МПК: G01B 11/16

Метки: конструкций, прогибов

...упругих линий па экране.Способ измерения прогибов конструкций заключается в следующем.На конструкции 1 устанавливают в точках измерения указатели 2 с закрепленными на них малоинерционными лампочками 3, а на неподвижном основании - указатель 4 маштаба. Устанавливают киноаппарат 5 на определенную позицию, и измеряют расстояние 1 от объектива до точки измерения. Выбирают масштаб М съемки и определяют фоку,- ное расстояние , так, чтобы ,=М 1,.Закрепляют на подвижноп части объектива киноаппарата кулачки б, а на неподвпж ной - электрические контакты 7. Каждый кулачок б должен воздействовать на контакты 7 при достижении каждого значения фокусного расстояния. С подвижной трубой объектива соединяют привод 8, управляемый бло О ком 9.Затем при...

Номер патента: 301514

Опубликовано: 01.01.1971

Авторы: Сергеев, Упадышев

МПК: G01B 5/30

Метки: деформаций, тензометр

...ысоте, О пора 5 -Известен тензометр для измерения деформаций образцов при высокотемпературных испытаниях, содержащий съемный вкладыш из материала образца, две пары ножевых опор с подвижной и неподвижной ножевыми опорами в каждой паре, одна из которых предназначена для установки на вкладыше, а другая - на образце, и регистрирующий прибор.Предлагаемый тензометр отличается от из вестного тем, что он снабжен скобой с закрепленными на ней неподвижными ножевыми опорами, выполненными разными по высоте, и двумя подвижными в осевом направлении штангами в виде коаксиально распо ложенных трубок, каждая из которых связана одним концом с одной из подвижных ножевых опор, а другим - с регистрирующим прибором. Это обеспечивает повышение точности...

Номер патента: 299738

Опубликовано: 01.01.1971

Авторы: Наумов, Упадышев

МПК: G01B 11/16, G01M 5/00

Метки: кривизны

...летательного аппарата, при статических испытаниях, содержащие подвешенные к испытываемому элементу на нитях индикаторные приспособления в виде жестких траверс и маятниковых измерителей линейных перемещений со стрелочными индикаторами.В известных устройствах сложность непосредственного замера величины второй разности прогибов при большом шаге интерполяции и наличие зоны нечувствительности стрелочных индикаторов при малых угловых дефор. мациях приводит к снижению точности замеров.Целью данного изобретения является повышение точности определения кривизны упругой линии деформированного элемента конструкции за счет непосредственного измерения второй разности прогибов при большом шаге интерполяции.Предлагаемое устройство снабжено...

Номер патента: 282722

Опубликовано: 01.01.1970

Авторы: Бекешке, Муравьев, Ощепков, Рыбалка, Упадышев

МПК: G01N 21/95

Метки: наличиедефектов, тонкостенных

...в токтролирусмого участка поток электромагпиасного диапазона ча верхности два приех которых фиксируют и Спссоо коталинке деф та поверхно тслпя напр :злучсния истанавливаютзлучения, од и начто изного стот, ника оток нтроля ктов, з ть кот вляют нфракр туп ним пз 25 О Известен способ неразрушающего контроля тонкостенных изделий по распределению тепловых полей поверхности, заключающийся в том, что на контролируемое изделие направляют потоки инфракрасного электромагнитно. го излучения, двумя поиемниками измеряктт потоки, отраженные от нагретого участка поверхности, и по отношению величин отраженных тепловых потоков фиксируют сигналы о дефектах, независимые от величины излучательной способности материала. Однако известный способ...

Номер патента: 243235

Опубликовано: 01.01.1969

Авторы: Бекешко, Муравьев, Научно, Ощепков, Родионов, Рыбалка, Упадышев

МПК: G01B 11/16

Метки: диаметра, излерения, микропровода

...снабжено также блоком питания18, механизмом протягивания микропровода, выполненным в виде двух барабанов 14 и 15, между которыми расположены токоподводящие контакты 16 и 17, и микрометрическимвинтом 18.10 Работает устройство следующим образом.От блока 18 питания напряжение подаетсяна токоподводящие контакты 16 и 17, взаимодействуощие с контролируемыми микропроводом 19, и на контакты, взаимодействующие 15 с эталонным отрезком микропровода (на чертежах не показаны).Тепловое излучение от рабочего и эталонного источников, которыми являются участки контролируемого и эталонного микропроводов, 20 соответственно через оптические системы 8 и 4поступает на вращаемый от привода 6 модулятор 5, одна из поверхностей диска которого выполнена с высоким...

Номер патента: 219926

Опубликовано: 01.01.1968

Авторы: Сергеев, Сугоркин, Упадышев

МПК: G01B 7/30, H03M 1/22

Метки: «угол-код», высоких, контактный, работы, температурах

...прибору, если щетка находится на проводящей ламели.Это позволяет исключить источник защиты кодовой шкалы напряжением и подогрев кодовой маски.На фиг. 1 показан предложенный преобра.зователь; на фиг. 2 - щетка в контакте с электропроводя щей лам елью кодирую щего устройства; на фиг. 3 - то же, но в контакте с изоляционной ламелью этого устройства.Преобразователь содержит кодирующее устройство 1, контактные кодовые дорожки 2, считывающие щетки 5, разрядные термометры 4, проводники б от щеток к холодным спаям тех термоэлектродов, у которых термо-э.д. с.совпадает с термо-э. д. с. проводника и регистрирующие приборы б.5 Абсолютное или относительное перемещение считывающих щеток 3 по контактным кодовым дорожкам 2 кодового устройства...

Номер патента: 219583

Опубликовано: 01.01.1968

Авторы: Гинзбург, Мельников, Михайлов, Упадышев

МПК: C01C 1/04, C07C 31/04

Метки: аммиакаи, каталитический, метанола

...с с. я аммиака ой смеси вичаюи 1 ийс.ч соба, реакой на 50 - лоя со скоИзвестен каталитический способ получения аммиака и метанола при температуре реак. ционной смеси и лобового слоя катализатора не ниже 380 - 400 С. Для достижения оптимального выхода продукта избыточное тепло из зоны катализа отводится теплоотводящими устройствами, размещенными в слое катализатора или между его слоями.Недостатками этого способа являются усложнение аппаратурного оформления, возможность появления неплотностей в теплоотводящих устройствах, что приводит к ухудшению теплоотвода и уменьшению выхода целевых продуктов.По предлагаемому способу отвод избыточного тепла осуществляется без расположения в зоне катализа теплоотводящих устройств и осуществляется...

Номер патента: 189197

Опубликовано: 01.01.1966

Автор: Упадышев

МПК: G01B 3/22, G01B 5/30

Метки: прогибов, строительных

...представляющая собой пустотелый стержень 4, помещенный во втулку 5, запрессованную в пентре основания. Стержень снабжен окнами и площадкой б, на которой закреплен индикатор 7 линейных перемещений (класс точности не менее 0,001). Под основанием смонтирована балочка 8 с двумя винтовыми опорами 9 5 и 10.В центре балочки выполнено отверстие сконсольным выступом 11, свободный конец которого расположен в полости стержня 4 и взаимодействует с помещенной там же иглой 10 12. Верхний конец иглы примыкает к рычагу1 З, одно плечо которого оперто на призму 14, укрепленную на основании, а другое является опорой для плунжера 15 индикатора. Для выбора люфтов передаточного механизма слу жат пружины 1 б и 17, Для контакта с поверхностью, например, балки...

Номер патента: 188759

Опубликовано: 01.01.1966

Автор: Упадышев

МПК: G01N 3/02, G05D 16/20

Метки: гидравлическим, машинам, регулятор

...прукипе которого укреплен сервокра электродвигатель, осуществляющий чере чаг обратной связи перемещение упра г обьным р, на н, и з ры- ляюИзвестны регуляторы к гидравлическим машинам, содерукащие сервокран с распределительным и управляющим золотниками, установленный на пружине дпнатмометра, и электродвигатель, осуществляющий через рычаг обратной связи перемещение управляющего золотника,Предлагаемый регулятор отличается тем, что управляющий золотник выделен из корпуса сервокрана, жестко установлен на рычаге обратной связи и соединен с распределительным золотником сервокрана посредством гибких каналов.Такое выполнение регулятора позволяет устранить влияние случайных изменений в опорах сервокрана на регулирование.На чертеже...

Номер патента: 149605

Опубликовано: 01.01.1962

Авторы: Копытин, Сугоркин, Упадышев

МПК: G01B 7/16, G01L 1/18

Метки: индикатор, компенсационный, линейных, перемещений

...и 2) имеет пружинную скобу 1, на которую насажена упругая измерительная рамка 2. Скоса выполнена в виде стальной петли, один конец которой снабжен металлической опорой 3, другой - фарфоровой 4. Рамка 2 снабжена фарфоровой распоркой 5 иконтактами 6 и 7,149 б 05Питание индикатора (фиг, 3) осуществляется от трансформатора 8 включением рубильника 9. На скобс 1 индикатора расположсна термопара 1 С, а на рамке 2 - термопара 1.Термопары включены в цепь измерительного прибора 12, Контакты 6 и 7 включают сигнальную лампу 13,Индикатор работает следующим образом,При перемещении опор 3 и 4 индикатора под действием скобы 1 деформируется рамка 2, которая фарфоровой распоркой 5 замыкает или размыкает контакты 6 и 7. Отсчет перемещения ведется по...

Номер патента: 126871

Опубликовано: 01.01.1960

Авторы: Михайлов, Павлов, Упадышев, Фельдман, Челобова

МПК: B01J 8/06

Метки: аппарат, конверсии

...через кольцевой цилиндрический слой 4 катализатора, выходит через внешнюю стенку сетки 3 и поднимается по кольцевому зазору под распределительную колпачковую тарелку 10, Пройдя тарелку 10, парогазовая смесь направляется в испаритель, состоящий из кольцевой,"тационарной корзины 11 и средней съемной корзины 12. Парогазовая смесь проходит лепестковую насадку 13 навстречу конденсату, распыляемому форсунками 14, поступает в полость 15 второй ступени конверсии. Эта полость 1 б образована аналогично полости 2 первой ступени металлической цилиндрической сеткой 16, ограждающей кольцевой цилиндриче,"кий слой 17 катализатора и имеющей в верхней части неперфорированные стенки, отделяющие катализаторные таблетки 18, также прижимаемые кольцевой...

Номер патента: 124183

Опубликовано: 01.01.1959

Авторы: Сурыгин, Упадышев

МПК: G01N 3/02, G01N 3/36, G05D 16/06 ...

Метки: гидравлической, испытаний, машине, нагрузках, образцов, переменных, регулятор

...1)ычяГя опирается ня кля 1)ск Б закрспле 11 ь)11 ). ижнем узле 6 динамометря посрел, твом кронштейна 7.,лпнос )глсчо рычага шарнирно соединено с золотником гидравлического распредели 1 льного крана 8.Работа регулятора протекает следующим образом.При вращении электродвигателя 9 по чассвой стрелке происходит ;юворот кулачка Б, который вызывает перемещение рычага 1, выдзигаю,"цего золотник крана 8. 1(ран пропускает масло в силовозбудптсль, нагружающий динамометр, верхний и ниж)гий узлы 4 и б которого удаляются один от другого, выравнивая рычаг 1. ГО"ле этого золотик перекрывает кран. При разгрузке образца электродвигатель приводят Во124183- 2 -вращение против часовой стрелки. Угол поворота кулачка регулируется, например, посредством...

Номер патента: 106163

Опубликовано: 01.01.1957

Авторы: Желтиков, Кессонов, Коротков, Упадышев

МПК: G01L 9/04

Метки: давлений, измеритель

...отл цц дющццся твцтсльцост ЦС.1 Ь ЮЛГЦ 11 К 11ордцы,оц сц)бн)мконцомВИД 1 Ой С,Ц 1 СЦИ 51 ЦУВ ц)и малых га птах мем давления дним кон восприцимающеи ксц закрепленной цы, а другим атцика стрело 1 есущсй тецзосцтрс меморца к 01)пусспру)кипой,опротивлецця МЕТР ОПИСАНИЕ И АВТОРСКОМУ СБ Предмет изоорстецця составляет д)Ти 1 к дав;)си;1 я, Выполцеицыи В Виде зякреплеццой в корпусе круглой )исчбр ы, к котороц прикреплена о Им ксищсо) стр(лов)1.1 цдя пружин 1, зякрспле:151 вторым кодом на корпусе.Особ)сиость:о предлагаемого датцикл является прцмсцец),с стрсловцлцой пру)киы, позволяющей тр 1)сформировать малы 5 сфор)а)пи крг, ОЙ .1 с 1 Г)эд ц ь В значите,)1 ы( деформв ци стреловидной пружицы, цссъц)еЙ тсцзо)1 етры, которые рсг:стрцруют эги;1...
