Номер патента: 1517513

Опубликовано: 10.04.2005

Авторы: Березин, Казанцев, Тишаков, Тишакова

МПК: G01M 5/00

Метки: виброиспытаний, средств, стенд, транспортных

Стенд для виброиспытаний транспортных средств, преимущественно самолетов, содержащий основание в виде короба-параллелепипеда без верхней стенки с установленным внутри него корпусом для размещения объекта испытаний, возбудители колебаний, выполненные в виде пневмовиброопор проточного действия, размещенные между боковыми стенками основания и корпуса, и системы управления нагружением и контроля, отличающийся тем, что, с целью приближения условий нагружения к реальным, пневмовиброопоры выполнены в виде стаканов с установленными в них завихрителями воздуха, при этом стенд снабжен упругими элементами, установленными между стенками основания и корпуса с возможностью регулирования их...

Номер патента: 1523935

Опубликовано: 23.11.1989

Авторы: Зайцев, Казанцев, Тишаков, Тишакова

МПК: G01M 7/00

Метки: вибростенд, многокоординатный

...5, 6 и 10 виб,ровоэбудителей 2-4 и переходные штанги 7 и 8), Кинематицеских пар первого класса - три (линейные двигателивибровоэбудителей 2-4), Кинематических пар второго класса - одна (двухстепенной шарнир 9), Кинематическихпар третьего класса - четыре (сфери 50ческие шарниры штанг 7 и 8).Число степеней свободы механизмапэ Формуле Сомова-Малышева щение штанг 7 и 8). Таким образом, при указанном выполнении стенда число сочленений меньше, чем у известного вибростенда, что позволяет повы" сить точность воспроизведения эадава" емых вибраций (одна линейная и две угловых компоненты) за счет уменьшения суммарной погрешности в сочленениях.Стенд работает следующим образом.В зависимости от требуемого закона движения стола 1 рассчитывают движение...

Номер патента: 1397772

Опубликовано: 23.05.1988

Авторы: Зенкович, Тишакова, Шарлаимов

МПК: G01M 7/00

Метки: вибрацию, испытания, стенд, трехкомпонентную, угловую

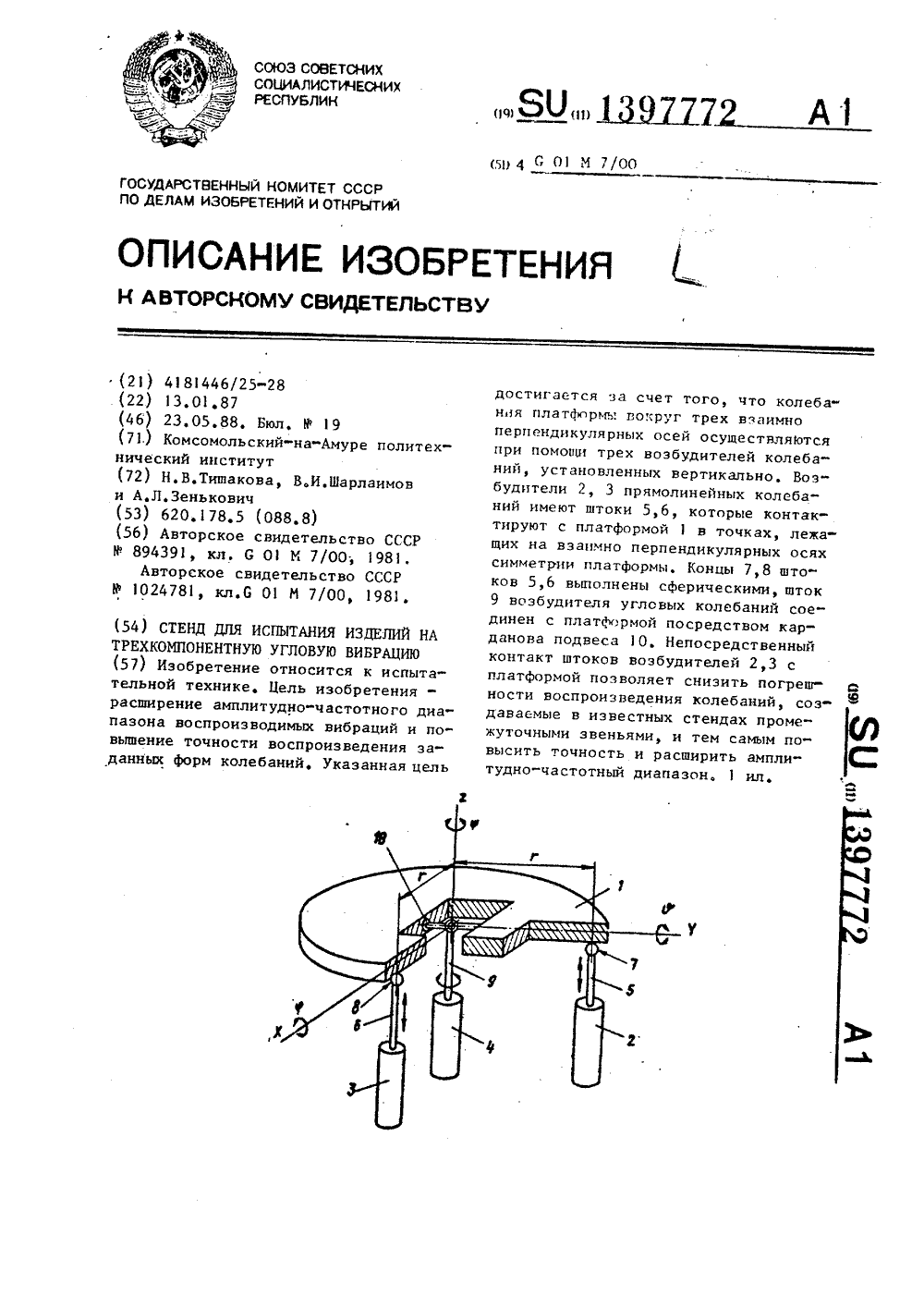

...диапазон,Составитель Т,РыбаковаТехредЛ.Олийнык Корректор М,Максимишинец Редактор С,Патрушева Заказ 2598/40 Тираж 847 ПодписноеВНИИНИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Нрн ктвяя, 4 Изобретение относится к испытательной технике.Цель изобретения - расширение амплитудно-частотного диапазона реали 5эуемых вибраций, повышение точностивоспроизведения заданных форм колебаний.На чертеже представлена схемастенда. 10Стенд содержит платформу 1 дляустановки испытываемого изделия, возбудители 2 и 3 прямолинейных колебаний и возбудитель 4 угловых колебаний, установленные вертикально; штоки 5 и 6...

Номер патента: 1114479

Опубликовано: 23.09.1984

Авторы: Казанцев, Тишаков, Тишакова

МПК: B06B 1/20

Метки: автоколебательный, вибровозбудитель

...воздух через отверстие 2 в корпусе 1, тангенциальный канал 5 завихрителя 4 подается в полость 6. Так как в исходном положении сердечник 7 с фланцем через демпфирующий элемент 8, размещенный на обращенной к корпусу 1 поверхности фланца сердечника 7, перекрывает зазор между фланцем и корпусом, то расход воздуха практически отстутствует и к сердечнику 7 прилагается сила, пропорциональная избыточному давлению воздуха в полости 6. Под действием этой силы сердечник 7 сначала перемещается вверх в положение равновесия, определяемое равенством расходов воздуха, через тангенциальный канал 5 завихрителя 4 и через зазор между фланцем сердечника и корпусом 1, а затем, за счет сил инерции, в верхнее положение.В известном вибровозбудителе...

Номер патента: 826458

Опубликовано: 30.04.1981

Авторы: Булгаков, Намитоков, Тишакова, Точилин, Хмельницкий, Шнайдер

МПК: H01H 85/02

Метки: плавкий, предохранитель

...электроизоляционного материалаСопрягаемые час.ти полукорпусов выполнены таким абра- р зом, что при их совмещении образуется лабиринт б.При сборке предохранителя вначале токопроводящий элемент вставляют в один из полукорпусов 1, затем в пазы 4 этого полукорпуса вставляются стержни 5, после чего второй полукорпус сопрягается с первым, и оба они скрепляются между собой. При стягивании полукорпусов стержни упираются торцовыми поверхностями в основания кон- ф тактныхвыводов и плотно прижимают их к внутренним торцовым поверхностям полукорпусов.Наличие электроизоляционных стержней, вставленных в пазы на внутрен ней поверхности полуцилиндров, позволит надежно .фиксировать положение оснований контактов плавкой, вставки относительно торцовых...
