Стенд для испытания изделий на трехкомпонентную угловую вибрацию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

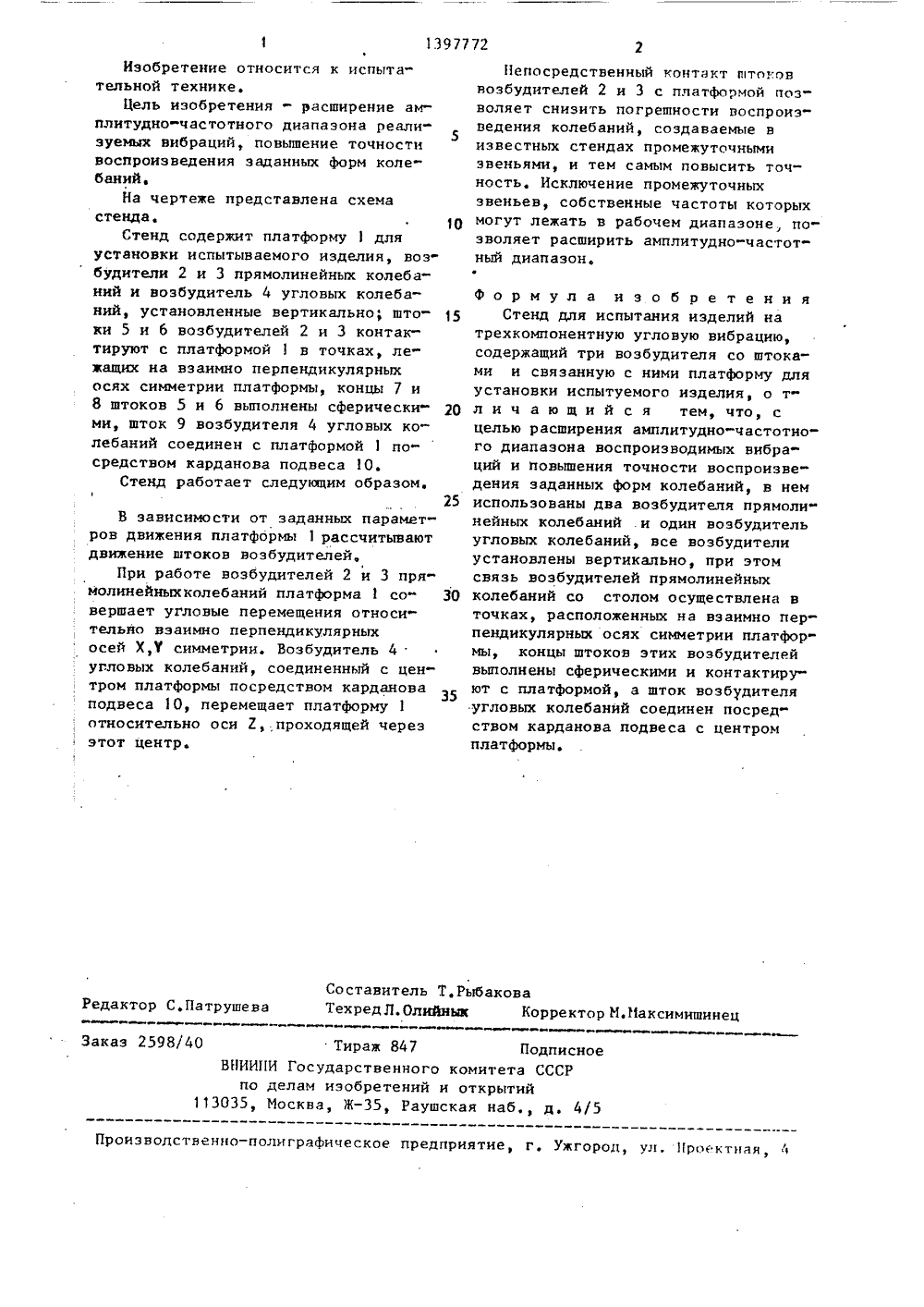

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1 Ч 0 С О ИСАНИЕ ИЗОБРЕТЕНИ политехельство ССС 7/00; 1981.ьство СССР 7/00 981,:Ь ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬС(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ НАТРЕХКОМПОНЕНТНУЮ УГЛОВУЮ ВИБРАЦИЮ(57) Изобретение относится к испытательной техникеЦель изобретениярасширение амплитудно-частотного диапазона воспроизводимых вибраций и повышение точности воспроизведения заданных форм колебаний. Указанная цель достигается за счет того, что колебания платформы вокруг трех взаимноперпендикулярных осей осуществляЮтсяпри помощи трех возбудителей колебаний, установленных вертикально. Возбудители 2, 3 прямолинейных колебаний имеют штоки 5,6, которые контактируют с платформойв точках, лежащих на взаимно перпендикулярных осяхсимметрии платформы, Концы 7,8 штоков 5,6 выполнены сферическими, шток9 возбудителя угловых колебаний соединен с платформой посредством карданова подвеса О, Непосредственныйконтакт штоков возбудителей 2,3 сплатформой позволяет снизить погрешности воспроизведения колебаний, создаваемые в известных стендах промежуточными звеньями, и тем самым повысить точность и расширить амплитудно"частотный диапазон, 1 ил.1397772 Непосредственный контакт штоков возбудителей 2 и 3 с платформой позволяет снизить погрешности воспроизведения колебаний, создаваемые в известных стендах промежуточными звеньями, и тем самым повысить точность, Исключение промежуточных звеньев, собственные частоты которых могут лежать в рабочем диапазоне, позволяет расширить амплитудно-частотный диапазон,Составитель Т,РыбаковаТехредЛ.Олийнык Корректор М,Максимишинец Редактор С,Патрушева Заказ 2598/40 Тираж 847 ПодписноеВНИИНИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Нрн ктвяя, 4 Изобретение относится к испытательной технике.Цель изобретения - расширение амплитудно-частотного диапазона реали 5эуемых вибраций, повышение точностивоспроизведения заданных форм колебаний.На чертеже представлена схемастенда. 10Стенд содержит платформу 1 дляустановки испытываемого изделия, возбудители 2 и 3 прямолинейных колебаний и возбудитель 4 угловых колебаний, установленные вертикально; штоки 5 и 6 возбудителей 2 и 3 контактируют с платформой 1 в точках, лежащих на взаимно перпендикулярныхосях симметрии платформы, концы 7 и8 штоков 5 и 6 выполнены сферически Оми, шток 9 возбудителя 4 угловых колебаний соединен с платформой 1 посредством карданова подвеса 1 О.Стенд работает следующим образом,25В зависимости от заданных параметров движения платформы 1 рассчитываютдвижение штоков возбудителей,При работе возбудителей 2 и 3 прямолинейиыхколебаний платформа 1 со- ЗОвершает угловые перемещения относительно взаимно перпендикулярныхосей Х,У симметрии. Возбудитель 4 .угловых колебаний, соединенный с центром платформы посредством кардановаподвеса 10, перемещает платформу 1относительно оси Епроходящей черезэтот центр. Формула и э о б р е т е н и яСтенд для испытания изделий натрехкомпонентную угловую вибрацию,содержащий три возбудителя со штоками и связанную с ними платформу дляустановки испытуемого изделия, о тл и ч а ю щ и й с я тем, что, сцелью расширения амплитудно-частотного диапазона воспроизводимых вибраций и повышения точности воспроизведения заданных форм колебаний, в немиспользованы два возбудителя прямоли"нейных колебаний .и один возбудительугловых колебаний, все возбудителиустановлены вертикально, при этомсвязь возбудителей прямолинейныхколебаний со столом осуществлена вточках, расположенных на взаимно перпендикулярных осях симметрии платформы, концы штоков этих возбудителейвыполнены сферическими и контактируют с платформой, а шток возбудителяугловых колебаний соединен посредством карданова подвеса с центромплатформы,
СмотретьЗаявка
4181446, 13.01.1987
КОМСОМОЛЬСКИЙ-НА-АМУРЕ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ТИШАКОВА НАДЕЖДА ВАСИЛЬЕВНА, ШАРЛАИМОВ ВИТАЛИЙ ИВАНОВИЧ, ЗЕНЬКОВИЧ АНДРЕЙ ЛЬВОВИЧ
МПК / Метки
МПК: G01M 7/00
Метки: вибрацию, испытания, стенд, трехкомпонентную, угловую
Опубликовано: 23.05.1988
