...стакана, винтгайка смонтирована на внутренней резьбестакана и резьбовом участке ведущего валас возможностью взаимодействия с буртом30 последнего и днищем стакана,794270Ф СССР СССР уг Составитель О. Логвннова Редактор Кошельскийехред А. КамышниковаКорректор А, Степанова Заказ 37/9Тираж 1018НПО Понск Госудакомитета СССР по деламн открытий113035, Москва, ЖРаушская наб., д Изд.154Подписноественногоизобретений-35, 4/5 На чертеже изображена предлагаемаяпредохранительная муфта, продольный разрез.На ведущем валу 1 свободно посаженаведомая полумуфта 2, жестко связанная, 5например, со звездочкой 3.Ведущая полумуфта выполнена в видестакана 4, имеющего внутреннюю несамотормозящуюся резьбу, сопряженную с наружной резьбой винта-гайки 5,...

Номер патента: 676307

Опубликовано: 30.07.1979

Авторы: Нагорняк, Ревенко, Сигал, Суторихин

МПК: B01F 7/08

Метки: смеситель

...противоположных радиальных паза 3, В одном из пазов находится вкладыш 4, сопрягаемый с консольным пальцем 5, закрепленным на ведомом фланце 6. фланец 6 смонтирован на валу одного из перемешивающих устройств 7. На их валах установлена также зубчатая пара 8. Перемешивающие устройства 7 размещены в корпусе 9 смесителя.Привод смонтирован с возможностью изменения радиального расстояния между ва676307 сителя по периодически повторяющемуся закону обеспечивается интенсивное и качественное перемешивание исходных компомен 1 ов, что позволяет сократить зону или время смешиванйя, снизить энергоемкость процесса и малоемкость конструкции. Смеситель, содержащий корпус с перемешивающими устройствами, установленными на валахсвязанных с валом привода...

Номер патента: 674200

Опубликовано: 15.07.1979

Авторы: Голев, Гюнтер, Суторихин

МПК: H03F 3/60

Метки: распределенным, усилением, усилитель

...с входами и выходами усилительных каскадов 3, каждый из которых выполнен на транзисторах 4 и 5, включенных цо каскадной схеме,ОЭ-ОБ. Резистор 6 отрицате)явной обратной связи включен в цепи эмнттера транзистора 4, включенного по схеме с ОЭ. Между коллекторами транзисторов 4 двух соседних усилительных каскадов 3 вклю-. чен дополнитейьный резистор 7, Многоэвенные входная н выходная линии задержки нагружены на соответствующие674200 Составитель ЪдвамонинаРедактор Т.Яновна Техред 3. Фанта Корректор Е. Лукач каз 4104/55 Тираж 1059 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д.4/лиал ППП Патент ул.Проектная,4.Уж входные сопротивления на резисторах8 и 9.Предлагаемый...

Номер патента: 603867

Опубликовано: 25.04.1978

Авторы: Нагорняк, Суторихин, Ярошенко

МПК: G01M 13/00

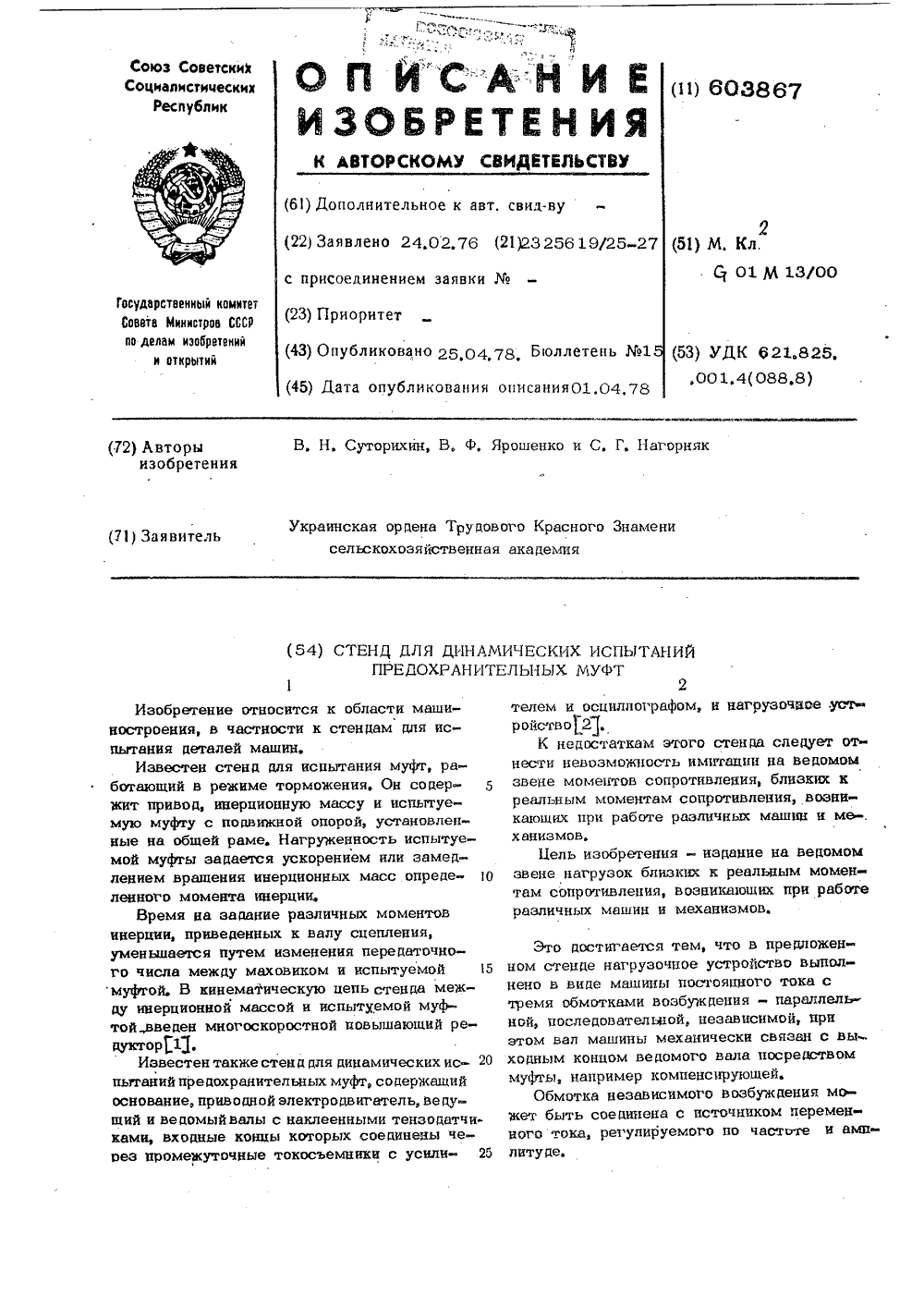

Метки: динамических, испытаний, муфт, предохранительных, стенд

...колодкамиэлектромагнитного тормоза, жестко овязанного соснованием стенда. Кроме того вал,9 соединен компенсирующей цепной муфтойс валом машины 14 постоянного тока, имеющей одну обмотку независимого возбужде, ния, одну паралллельную и одну носледовательную, Статор электродвигателя усгановлен на подшипниках, а от проворачивания удерживается тензозвеном 15,При включении электродвигателя 1 вращение со звездочки 2 передается на звездочку 3, далее на входной вал редукторавариатора 4 и выходной вал 5. С вала 5вращение передается на ведущий тензовал6 и звездочку 7, с которой момент передается цепью на звездочку 8 и ведомыйтензовал 9 При нагружении вала 9 постоянным, асимметричвВМ и случайным моментом ток подается в обмотку катушки...

Номер патента: 563519

Опубликовано: 30.06.1977

Авторы: Нагорняк, Суторихин, Яошенко

МПК: F16D 13/04

Метки: муфта, фикционная

...с которой сопрягается своим центральным резьбовым отверстием звездочка 8, перемещение которой в направлении ведомого вала ограничивается кольцом 9, Ступица звездочки 8 контактирует с втулкой 10, имеющей торцовыс продольные выступы, входящие в окна 11, выполненные в неподвиж 563519ной полумуфте и взаимодействующие при срабатывании через упорный подшипник 12 с подвижной полумуфтой, Кроме этого, муфта снабжена неподвижной стойкой с подшипниками, в которых на оси 13 установлен маховик 14, на ступице которого смонтирована звездочка 15, связанная со звездочкой 8 цепью.Муфта работает следующим образом.В нормальном режиме работы ведущая и ведомая полумуфты находятся в относительном покое, и крутящий момент передается за счет сил трения...

Номер патента: 550503

Опубликовано: 15.03.1977

Авторы: Нагорняк, Суторихин

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...сжатом состоянии. Кривошипный палец 4 каждого сателлита находится в положении, при котором линия, проходящая через его ось и ось сателлита, параллельна продольной оси тяги 7.При вращении солнечной шестерни 1 находящиеся с ней в постоянном кинематическом зацеплении сателлиты 3 оказываются вместе с кривошипными пальцами 4 также во вращательном движении. При этом пальцы 4, скользя по стенкам пазов 5, преобразуют вращательное движение сателлитов в поступательное движение серег 6 и тяг 7. При приближении серег 6 к резьбовым втулкам 9 пружины 11 сжимаются и создают определенный момент упругих сил деформации относительно осей сателлитов.При уравновешивании момента от упругих сил деформации (сжатия) пружин 11 с моментом сопротивления на...

Номер патента: 548736

Опубликовано: 28.02.1977

Авторы: Гевко, Нагорняк, Суторихин, Ярошенко

МПК: F16D 7/02

Метки: муфта, прехохранительная, фрикционная

...пружины 11 (малой жесткости), второй конец которой упирается в торец шайбы 12. Для исключения подсоса воздуха через шлицевое соединение предусмотрено гофрированное уплотнение 13, На торце фланца втулки 6 по его периферии установлены упоры 14 и пальцы с собачками 15, подпружиненными в сторону инерционного диска посредством пружин кручения 16.Инерционный диск снабжен фиксаторами 17, зацепляющимися при срабатывании с упомянутыми упорами, при этом по его периферии выполнены углубления 18, взаимодействующими с собачками.Муфта работает следующим образом.При вращении вала 1 с полумуфтой 2 (в направлении, показанном стрелкой) воздух через отверстия 3 отсасывается в радиальном направлении за счет центробежных сил и явления эжекции. При...

Номер патента: 503063

Опубликовано: 15.02.1976

Авторы: Нагорняк, Суторихин

МПК: F16D 25/02

Метки: муфта, реверсивная, фрикционная

...отверстия а. На конце ведущего вала1,выполнено осевое резьбовое отверстие б, вкотором помещен винт 8 с центральным сквозным отверстием в для дополнительного всасывания,воздуха. Винт стопорится гайкой 9.Центральная полость А ведущей полумуфты 4соединяется с осевьвм резьбовым отверстием б15 радиальными каналами г,Муфта работает следующим образом,В начальный момент между соседними передающими торцами полумуфт имеется определенный зазор величной 1 - 2 мм.20 При сообщении вращения валу 1 за счетэжекционного эффекта и центробежных сил воздух отбрасывается отверстиями а в радиальном направлении. При этом в зоне между соседними торцами полумуфт образуется разрежение воздуха (вакуум), приводящее к автоматическому передвижению недомой...

Номер патента: 484327

Опубликовано: 15.09.1975

Автор: Суторихин

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...На тягах 8 помещены пружины 11 сжатия.На фланце ведомой полумуфты 2 установлены штыри 12 для фиксации зубчатого сектора 13, находящегося в зацеплении со съемной шестерней 14. Последняя установлена на штыре 15, закрепленном на коль- Ю це 5.Муфта работает следующим образом,В начальный момент расстояния между осями пальцев 7 и проушин 9 максимальные, а пружины 11 предварительно сжаты, й При сообщении врещения центральной солнечной шестерне 1 сателлиты 3 под действием момента сопротивления со стороны ведомого звена привода проворачиваются относительно своих осей до тех пор, пока ф 0 момент со стороны деформируемых пружин 11 не уровновесится с моментом сопротивления, После этого муфты начнут синхронно вращаться. При перегрузке, т.е. оста-...

Номер патента: 478140

Опубликовано: 25.07.1975

Авторы: Нагорняк, Суторихин

МПК: F16D 7/04

Метки: кулачковая, муфта, предохранительная, реверсивная

...при этом одни концыпружин закреплены на торцах кольца, а другие, соответственно на втулке и обойме.На чертеже показана предлагаемая муфтапродольный разрез,Муфта содержит свободно размещеннуюна ведущем валу 1 ведомую звездочку 2 сторцовыми кулачкамй 3, взаимодействующимис кулачками 4 свободно установленной на валу 1 втулки 5 ведущей полумуфты, В осевойпрорези втулки 5 закреплен один из концовпружины 6, второй конец которой фиксируется в аналогичной прорези 7 свободно смонти иым на ием одним из концов пружины 9, име.вшей другое направление витков, чем в пружине 6. Второй конец пружины 9 связан сподвижной в осевом направлении обоймой 10,поджимаемой регулировочной гайкой, Пружи 5ны 8 и 9 имеют одинаковый наружный диаметр и заключены в...

Номер патента: 477264

Опубликовано: 15.07.1975

Авторы: Нагорняк, Суторихин

МПК: F16D 7/00

Метки: муфта, предохранительная, упругая

...например, из пластмассы, а пружина расположена центрально и закреплена концом на втулке, установленной соосно с ней с возможностью осевого перемещения и взаимодействующей с гайкой, смонтированной на полумуфте. Муфта работаетВ нормальном рконец 7 пружиныс роликом 4, и врала 1 через втулкуна звездочку 2,образом.ы отогнутый в зацеплении ижение от ва передается следующим ежиме рабо 6 находитсящательное д 5 и пружину В случае перег дочки 2) вал 1 и жина 6 скручивае изгибается, выход ми 4 и проскакив поломок.рузки (т. е. останова звезродолжает вращаться, прутся, н ее отогнутый конец 7 т из зацепления с роликаает, предохраняя привод от Изобрете строения и личных ме сельскохозя щих станко Известна та, содержа ющее устро рованный н взаимодейс...

Номер патента: 475469

Опубликовано: 30.06.1975

Авторы: Нагорняк, Суторихин

МПК: F16D 7/02

Метки: муфта, предохранительная, фрикционная
