Бобинодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

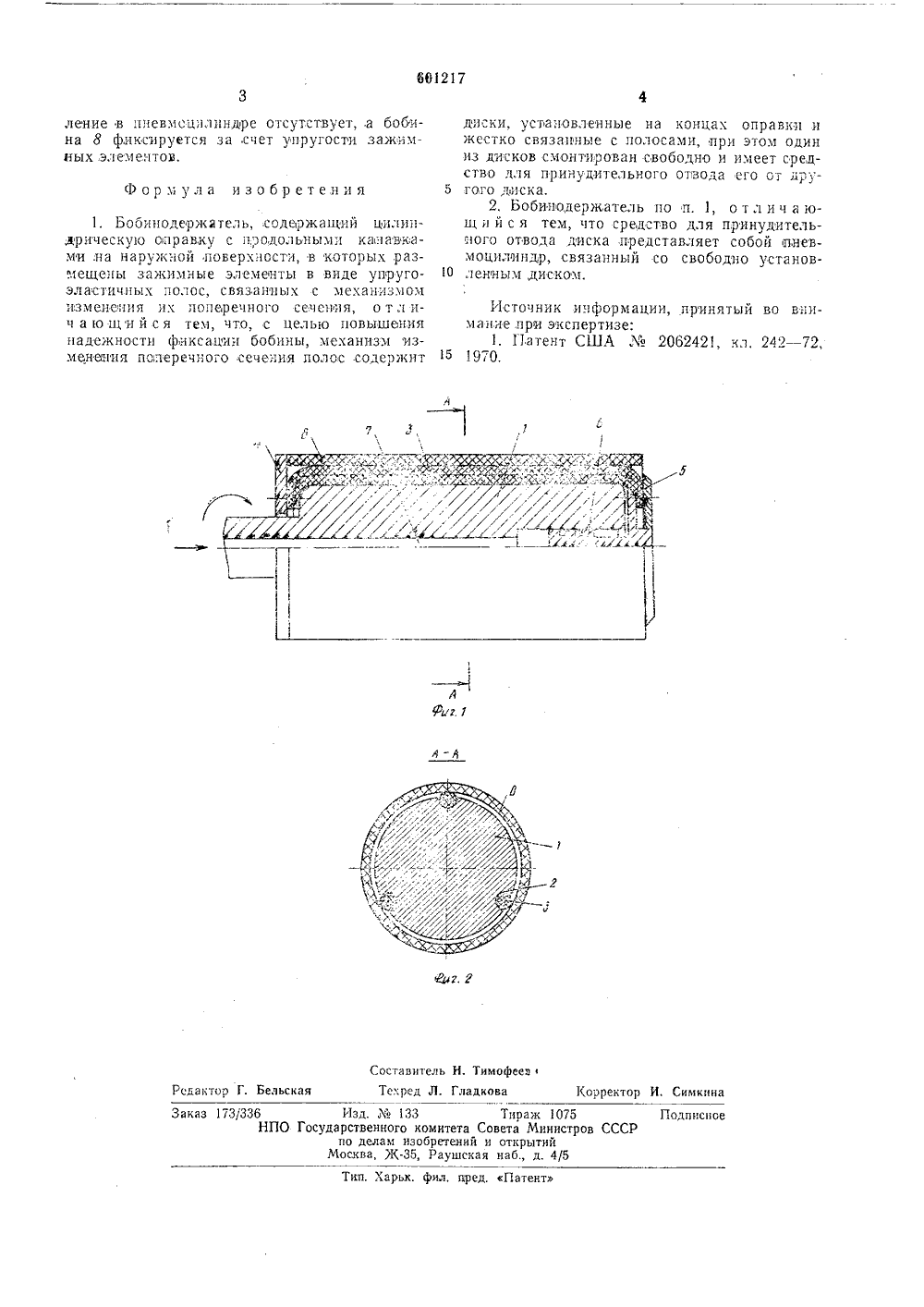

(и) 60 Щ 7 Саоа Соеетсник Социалистических Респтолнк.1 .1) М.Кл.- В 65 Н 54/54 олнительное к авт. свид-ву -лено 0.09.76 (2) 2403538 28(22) ением заявки рис Гесудерстееннын комитет Совета Мнннстрое СССР(23) Приорит К 677.053.292,2 (088.8) 3) бликовано 05.04,78. Бюллетеньа опубликования описания 11.05.78 а делам нэобретенн и открытий5) Д 2) Авторы изобретени В. С ец и А. П. Луне витель Всесоюзный научно-исследовательский инст для производства синтетических вол(54 к намотке н сы типа катса г.изображ Изобретение относитсяитевидных материалов на карка, ушек,бобин.Известен бобинодержатель, содержащийцилиндрическую оправку с,продольньгми капавками на наружной поверхности, в которыхразмещены зажимные элементы в виде упруго-эластичных полос, связанных с механизмом изменения,их поперечного сечения 1.Полосы выполнены полыми и один конец каждой заглуше, а другой, открытый, нодсоединеч к механизму изменения их поперечногосечения, представляющему,сооой устройстводля нагнетания рабочей средынапример газообразной, в полость полос.5Однако известный бобиодержательебезопасен в работе, так как недостаточно тдежно фиксирует бобину,Цель нзобретения - повышение надежности фиксации бооины.20Цель достигается тем, что механизм измененя псперечнопо сечения полос содержитдисии, установленные на концах оправки ижестко связанные с полосами, при этом одиниз днскоз смонтирован свободно и имеет средство для принудительного отвода его от другого диска, представляющее собой пнезмоцилиндр, связанный со свободно установленнымдиском.На фи ан бобинодсржатель, 30 разрез; ча фпг. 2 - разрез А - Л фиг. 1.Бобинодержатель содержнт смонтированную,посредством подшппкоз цилиндрическую оправку 1 с продольными канавками 2 на наружной поверхности. В канавках размещены зажпмные элементы н виде упруго-эластичных,полос 3, например резиновых, связанных с механизмом изменения пх,поперечного сечения. Механизм имеет диски 4 и 5, один 4 из кот"рых установлен на оправке неподвижно. Диск 5 смонтирован сзооодно и жестко связан со средством для принудительного отвода его от лиска 4, представляющим собой пнезмоцилиндр с поршнем 6. Посредством канала 7 внутри оправки У пнввмоцнлиндр связан с источником р а бочей среды, Концы полос 3 прикреплены к,дискам 4 и 5.Для установки бобинь; на пустой собинодержатель через канал з пнезмоцилиндр подается рабочая среда,под давлением. Перемещение поршня 6 н связанного с ним диска 5 вызывает растяжение полос,3 н, следовательно, уменьшение пх поперечного сечения. Зажим бобины осущестзлястся при снятии давления в цнлдре. При этом полосы 3 за счет упругости укорачивают:я, неремещая диск 5 поршень, и испытывающий сопротивления раоочей среды. Одновременно увеличивается сечение зажимчых элементов и бобина фксируется. В рабочем положении давг. г оставнтель И. ТимофеевТе.:ред Л. Гладкова сдактор Г. Бельская Корректор И. Симки Заказ 173/336 Изд, М ЗЗарственного комитета Сопо делам изобретений иМосква, ЛХ, Раушская Тираж 1075ета Министров ССоткрытиинаб., д. 4/5 Подписное ПО Го п. Харьк. пред. кПатент ление в пневмоцилнндре отсутствуета бобина 8 фиксируется за,счет упругости зажимных элементов. г 1 з о р м у л а и з о б р е т е,н и я 1. Бобинодержатель, содержащий цилиндрическую оправку с 1 родольнымп канавками на наружной поверхности, в которых размещены зажимные элементы в виде упругоэластичных полос, связанных с механизмом изменения их поперечного сечения, о т л ич а ю щ и й с я тем, что, с целью повышения надекности фиксацни бобины, механизм изменения поперечного сечения полос содержит диски, установленные на концах оправки и жестко связанные с полосами, при этом один из дисков смонтирован свободно и имеет средство для принудительного отвода его от дру гого лиска.2. Ьобиаводержатель по п, , о т л и ч а ющ и й с я тем, что средство для принудительного отвода диска представляет собой пневмоцилиндр, связанный со свободно установ О ленным диском. Источник информации, принятый во внимание при экспертизе:1. Патент США Лг 2062421, кл. 242 - 72, 15 1970.
СмотретьЗаявка
2403538, 10.09.1976
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МАШИН ДЛЯ ПРОИЗВОДСТВА СИНТЕТИЧЕСКИХ ВОЛОКОН
СУРОВЕЦ ВЛАДИМИР ВАСИЛЬЕВИЧ, ЛУНЕВ АНАТОЛИЙ ПАВЛОВИЧ
МПК / Метки
МПК: B65H 54/54
Метки: бобинодержатель
Опубликовано: 05.04.1978
