Бобинодержеталь

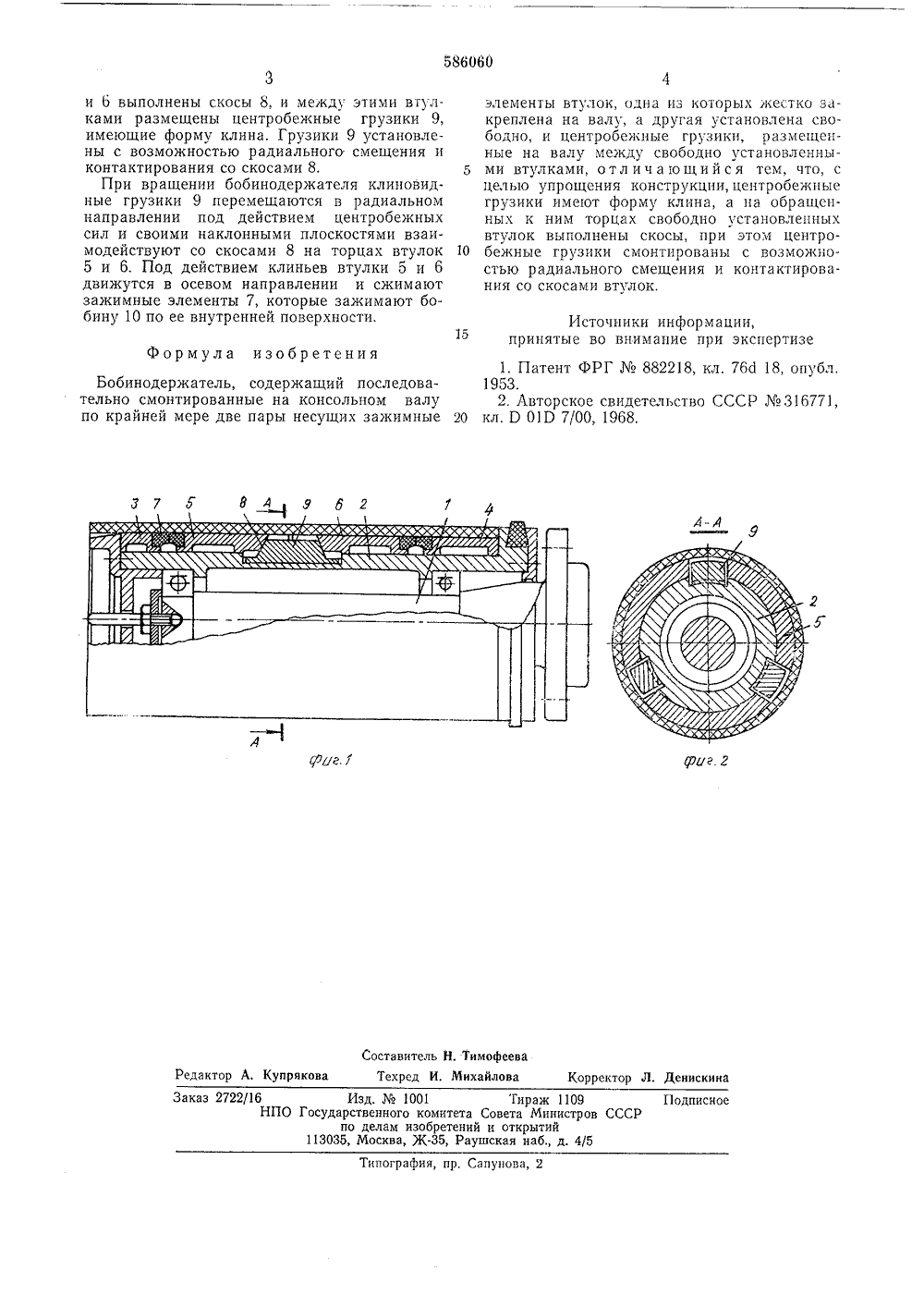

(ц) 586 ОЬО ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приорите осударственный комитет овета Министров СССР лл делам изобретенийоткрытий 3) УДК 677.46.051.7(45) Дата опубликования описания 06.01,7 2) Авторы изобретения Моргунов, В, В. Суровец и Н. М. Таранчук. Клоч 1) Заявите есоюзный научно-исследовательский институт маш для производства синтетических волокон) БОБИНОДЕРЖАТЕЛ Изобретение относится к области намотки длинномерных материалов, например нитей, волокон, проволоки, шнуров, в паковки и касается устройств для удержания приемных паковок.Известен бобинодерж атель, например, к прядильной машине, содержащий две пары дисков, между которыми размещены зажимные элементы. Диски, сдвигаясь под действием центробежных грузов, фиксируют бобину посредством зажимных элементов. Центробежные грузики закреплены на осях и имеют рычаги, которыми они во время вращения бобинодержателя передвигают диски 1.Такой бобинодержатель не нашел широкого распространения в намоточных устройствах, так как он не допускает высоких скоростей намотки. Три центробежных грузика, удаляясь от оси бобпнодержателя на разные расстояния, вызывают дисбаланс масс, что при работе на высоких оборотах приводит к сильной вибрации.Известен также бобинодержатель, содержащий последовательно смонтированные на консольном валу по крайней мере две пары несущих зажимные элементы втулок, одна из которых жестко закреплена на валу, а другая установлена свободно, и центробехкные грузики, размещенные на валу между свободно установленными втулками 2. Однако этот бобинодержатель конструктивно сложен: трудно выполнить грузики с совершенно одинаковыми весом и расстоянием от центра его тяжести до центра оси поворо та, Сборка такого устройства требует высокой точности и тщательной подгонки деталей, иначе возникают дисбаланс, вибрация бобинодержателя и неравномерный зажим бобины, что очень опасно при высоких скоро стях вращения, а центробежный зажим обязательно предполагает высокую скорость,Цель изобретения - упрощение конструкции бобинодержателя.Это достигается тем, что центробежные 15 грузики имеют форму клина, а на обращенных к ним торцах свободно установленных втулок выполнены скосы, при этом центробежные грузики смонтированы с возможностью радиального смещения и контактирова ния со скосами втулок.На фиг. 1 изображен бобинодержатель счастичными разрезом; на фиг. 2 - разрез по А - А на фиг. 1.На консольном валу 1 установлена обойма 25 2, на которой последовательно смонтированы две пары втулок. Втулки 3 и 4 установлены неподвижно, а втулки 5 и б подвижны в осевом направлении. Между втулками каждой пары размещсны зажимные элементы 7.30 На торцах свободно установленных втулок 515 Формула изобретения Составитель Н, ТимофееваКупрякова Техред И. Михайлова Корректор Л. Денискина Редакто Изд.1001 Тираж 1109 осударственного комитета Совета Министров по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5аз 2722/16Н ПодписноеССР нпография,Сапунова,и 6 выполнены скосы 8, и между этими втулками размещены центробежные грузики 9, имеющие форму клина. Грузики 9 установлены с возможностью радиального смещения и контактирования со скосами 8, 5При вращении бобинодержателя клиповидные грузики 9 перемещаются в радиальном направлении под действием центробежных сил и своими наклонными плоскостями взаимодействуют со скосами 8 на торцах втулок 10 5 и 6. Под действием клиньев втулки 5 и 6 движутся в осевом направлении и сжимают зажимные элементы 7, которые зажимают бобину 10 по ее внутренней поверхности. Бобинодержатель, содержащий последовательно смонтированные на консольном валу по крайней мере две пары несущих зажимные 20 элементы втулок, одна из которых жестко закреплена на валу, а другая установлена свободно, и центробежные грузики, размещенные на валу между свободно установленными втулками, отличающийся тем, что, с целью упрощения конструкции, центробежные грузики имеют форму клина, а на обращенных к ним торцах свободно установленных втулок выполнены скосы, при этом центробежные грузики смонтированы с возможностью радиального смещения и контактирования со скосами втулок. Источники информации,принятые во внимание при экспертизе
