Солодченко

Номер патента: 1613131

Опубликовано: 15.12.1990

Авторы: Любомирский, Светличный, Солодченко

МПК: B01D 19/00

Метки: дегазации, жидкостей

...жидкости,По мере увеличения уровня жидкостипоплавок 11 вместе с распределительным элементом 4 всплывают, при этомвесь объем деаэрированной жидкости,находящейся в нижней части устройства, изолирован поверхностью поплавкаи элемента от повторного поглощениягазовых пузырьков, например, при ударе сорвавшихся капель или струй о по-верхность жидкости.Для повышения эффективности дегазации вязких жидкостей в полость распределительного элемента направляюттеплоноситель. При контакте деаэрируемой жидкости с нагретой поверхностьюэлемента 4 ее вязкость снижается. Регулируя температуру и расход теплоносителя, можно добиться оптимальных режимов работы устройства с разными типами полимерных растворов и желаемой степени дегазации. Для некоторых ви-,...

Номер патента: 1609508

Опубликовано: 30.11.1990

Авторы: Волков, Любомирский, Солодченко, Стецко

МПК: B05C 5/02

Метки: фильера, экструзионная

...штока 15 соединена с генератором колебаний 2, который может быть выполнен в виде генератора магнитоэлектрического и магнитострикционного или пьезоэлектрического типа или иного принципа действия, Мембрана 13 с помощью пружины 16 соединена с винтовой парой 17, вынесенной наружу крышки 18. 1 имеет форму прямоугольвободный край которого моообразные выступы 19 (фиг. а также может иметь отвер)1609508 иг Устройство работает следующим образом,Раствор поступает в распределительный канал 5 корпуса 4 через патрубок 6. При неподвижных зубчатых валах 8 и 9 происхо дит заполнение канала 5, затем включают привод валов (не показан), и приводной вал начинает вращаться, сообщая вращение ведомому валу 9. Одновременно включают генератор 2, приводящий в...

Номер патента: 1411585

Опубликовано: 23.07.1988

Авторы: Любомирский, Солодченко

МПК: G01B 21/08

Метки: вращения

...каретки 2 и одноврем .нноподается сигнал на блок 26 управления перемещения рамы для включенияшагового электродвигателя 3 вертикального перемещения рамы 1,Рама 1 из нижнего исходноо положения перемещается вверх перпендикулярно оси измеряемой детали 5, Лучсвета от источника 12 через конден-сор 14, зеркала 15 и 16 и обьектив17 попадает на Фотодиодную матрицу13, При движении рамы 1 в поле оптической системы попадает нижняя кромка детали 5 и на Фотодиодной матрице13 проецируется профиль участка образующей детали. До появления изображения на фотодиодной матрице 13непрерывно производится анализ первой строки на наличие изображения,Появление тени на любом участке первой строки сигнализирует о "захвате"кромки изображения. Блок 25 переключает...

Номер патента: 1399269

Опубликовано: 30.05.1988

Авторы: Алыков, Алькенов, Насыров, Ни, Романов, Солодченко

МПК: C01G 31/02

Метки: ванадия, пятиокиси

...2 ч. 25оПрокалку МВА осуществляют в муфельнойопечи при 550 С в течение 4 ч.Состав МВА, %; ЧО,1; ИН 14 у 2, щелочных металлов не обнаружено. Полученная после прокалки пятиокись ванадия соответствует марке г. Извлече 30 ние . на стадии переработки концентрата на чистую Ч 0- составило 98,2%.П р и м е р 2. 40 г ванадийсодержащего концентрата состава, %: Иа 2 СО, 42; Ч О0; Р 0- 7;,А 120 4; ИаР 2, загружают в водный раствор 14%-ной кремнефтористоводородной кислоты нри 20-25 С до нейтральной среды (рН 7) (Ч= 78 мп). Выделившийся осадок отделяют от раствора.40Э.В раствор состава, г/дм: Ч О- ,62,4; Иа 2 БР 6 4,7; РО. 28, вводили (ИН) Б 04 в соотношении (ИН)2 БО. ,1 Ч 20 = 1:1 для осаждения метаванадата аммония, кристаллизацию которого...

Номер патента: 1339401

Опубликовано: 23.09.1987

Авторы: Борисенко, Любомирский, Розман, Солодченко

МПК: G01F 1/56

Метки: жидкости, малых, расходов

...8,Устройство работает следующим образом,При отсутствии расхода тело 2 обтекания расположено в центре полюсныхнаконечников ярма 6 катушки 8 удержания,Осциллирующая катушка 9 расположена справа от удерживающей катушки8 и предназначена для удержания тела2 обтекания в рабочем положении приотсутствии расхода и придания емугармонических возвратно-поступательных колебаний. При перемещении ферромагнитногоэлемента 4 тела 2 обтекания под действием скоростного напора от измерительной катушки 5 через преобразователи 11 и 12 переменного тока в постоянный на катушку 7 силовой компенсации поступает сигнал обратной связи, стремящийся вернуть тело 2 обте кания в начальное положение, Приэтом на торец ферромагнитного элемента 3 тела 2 обтекания,...

Номер патента: 715417

Опубликовано: 15.02.1980

Авторы: Любомирский, Розман, Солодченко

МПК: B65H 59/38

Метки: длинномерного, намотке, натяжения, рулон

...от задатчиканатяжения 7.В качестве датчика 4 натяжения идатчика 5 диаметра применены сельсинььДатчик 4 натяжения установлен на ск:ирычага 8 с компенсационным роликом Онв другом конце, а датчик 5 диамет 1 ана оси рычага 10 с прижимным ролико л3 715- 11 на конце обкатывающимся по .,оверхности рулона 2. В качестве усихееля 6 может быть использован магнитный усилитель, подключенный входной цепью к выходу датчика диаметра, а выходной 5 к питаниювходу)Устройство работает следующим об разом. С помощью задатчика 7 натяжения устанавливается начальная скорость электродвигателя 1 привода намоточного ме ханизма, а величины сигналов датчика 4 натяжения, датчика 5 диаметра и коэффициента .,усиления усилителя 6 подбираются в .зависимости от...

Номер патента: 673462

Опубликовано: 15.07.1979

Авторы: Бережнев, Ращепкин, Солодченко

МПК: B29D 7/26

Метки: намотки, пленки

...рычаг 4 и имеющий неподвижную ось 5, которая закреплена жестко на рычагах 4 и на которой подвижно на подшипниках установлена труба б.На.поверхности трубы подвижно в осевом направлении расположены деревянные сегменты 7, образующие поверхность валика 3. Деревянные сегменты имеют скосы посередине и установлены так, что один сегмент перекрывает другой, Каждый сегмент 7 имеет тягу 8, заканчивающуюся роликом 9, входящим в один из пазов 10 копиров 11, жестко укрепленных по краям оси и определяющих последовательность и величину хода сегментов 7 вдоль оси 5.Работает устройство следующим образом.Пленка, охВатывая валик 3, закрепляется иа приемной бобине 1, при этом валик 3 своими наиболее раздвигающимися сегментами 7 свободно лежит3462. Фиг. 7...

Номер патента: 652695

Опубликовано: 15.03.1979

Авторы: Гусев, Солодченко

МПК: H03K 3/335

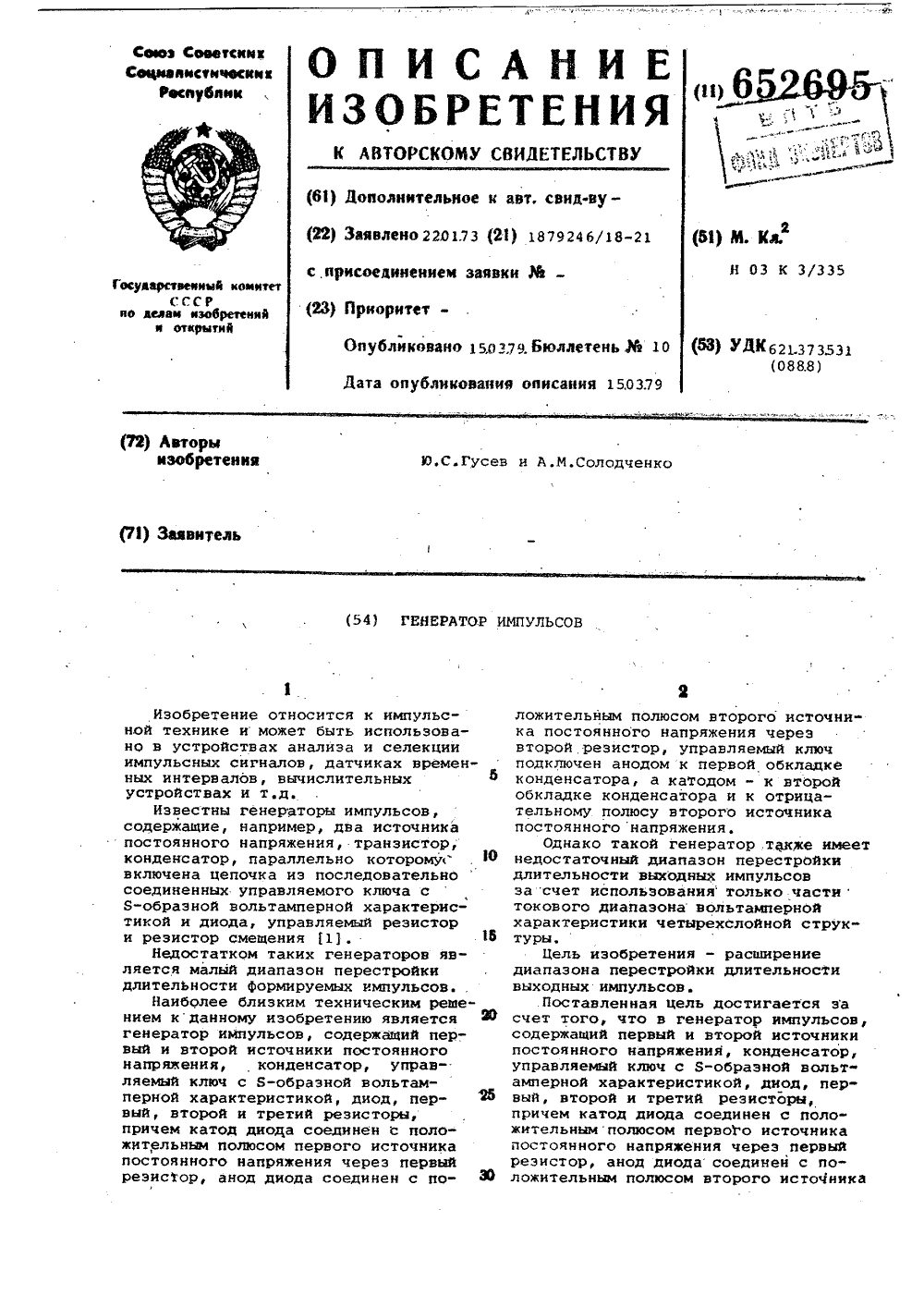

Метки: генератор, импульсов

...напряжения.Однако такой генератор .также имеетнедостаточный диапазон перестройкидлительности выходных импульсовза счет использования только частитокового диапазона вольтампернойхарактеристики четырехслойной струк"туры,Цель изобретения - расширениедиапазона перестройки длительностивыходных импульсов..Поставленная цель достигается эасчет того, что в генератор импульсов,содержащий первый и второй источникипостоянного напряжения, конденсатор,управляемый ключ с Я-образной вольтамперной характеристикой, диод, первый, второй и третий резисторы,причем катод диода соединен с поло"жительнымполюсом первого источникапостоянного напряжения через первыйрезистор, анод диода соединен с положительным полюсом второго истоЧника652695 1 О...

Номер патента: 609102

Опубликовано: 30.05.1978

Авторы: Солодченко, Широкий, Шишанов

МПК: G01V 1/20

Метки: кос, маслонаполненных, муфта, сейсмоприемных, соединительная

...направляюще-упорной втулки.На чертеже показана предлагаемая соединительная муфта в разрезе.Соединительная муфта состоит из двух идентичных полумуфт, отличающихся друг от друга лишь тем, что в одной полумуфте установлено устройство для закачки масла в полость защитной оболочки косы, а в другой полумуфте установлен клапан для стравливания воздуха. (Поэтому идентичные детали одной и другой полумуфт обозначены на чертеже одинаковыми цифрами, и только те детали, которые имеют отличительные признаки, даны разными цифрами). Соединительная муфта состоит из частей 1 и 2 корпуса, На части 2 закреплена с возможностью перемещения соединительная накидная гайка 3, входящая в зацепление с помощью резьбового соединения с частью 1 (крепление гайки может...

Номер патента: 607963

Опубликовано: 25.05.1978

Авторы: Москвичев, Солодченко, Ушаков

МПК: E21B 47/00

Метки: прижимное, скважинное

...жесткость которых от личается от жесткости тарельчатых пружин, при этом блоки связаны между собой пооредством втулки, которая установлена на штоке.НЯ фиг. 1 изображено прижимное устройство в раскрытом положениипродольн 1 й разрез; на фиг. 2 дано сечение А-А на фиг, 1; на фиг. 3 представлен график зависимости усилия пружинного блока от дийметра скв 8 жины.Прижимное устройство имеет привод 1, исполнительным органом которого служит винт 2, вворачиваемый в гайку 3 с буртиком. На гайку 3 свободно одет шток 4, ня в осях 5 которого подвижно установлены качалки 6, В корпусе 7 помещены пружины 8 и 9 разной жесткости. Втулка 1 О, свобод. но одетая на шток 4, с одной стороны подпружинена пружиной 8, а с другой стороны - 15 более жесткой...

Номер патента: 575591

Опубликовано: 05.10.1977

Авторы: Ежов, Москвичев, Солодченко

МПК: G01V 1/02

Метки: источник, сейсмических, сигналов

...определяется величиной гидростатического давления и силой натяжения эластичного элемен.та 16, После прекращения подачи газа висточнике с помощью обратного клапана 7отсекается определенный объем газа, который затем взрывается, например с помощьюинициатора газа 8, Ударная волна черезэластичную оболочку 16 передается окружающему пространству, вызывая упругий импульс. В результате расширения газа эластичная оболочка отжимается от кольцевоговыступа 10 и газ, через образовавшуюсящель и через перфорацию в вдиске 12, вибрасывается в окружающее пространство, Вы.брос продолжается до тех пор, пока давление внутри камеры будет превышать гидростатическое давление и силу натяжения эластичного элемента,Для последующего взрыва необходимовзрывную...

Номер патента: 454683

Опубликовано: 25.12.1974

Авторы: Антюхин, Михайлов, Солодченко

МПК: H03K 5/156

Метки: генератор, импульсов, случайных

...и А. М. Солодченко ходом ждущего генератора 5 импульсов престраиваемой длительности. Выход генератра 5 соединен с входом триггера 6. 5 Генератор работает следующим образом.Напряжение, снимаемое с источника шума1, подается на усилитель-ограничитель 2, рабочая точка которого выбирается так, чтобы его выходной сигнал имел максимальный ча стотный спектр. После дифференцированияэтого сигнала получаются короткие импульсы, поступающие через ключевой каскад 4 на ждущий генератор 5 импульсов, на выходе которого получаются импульсы, запускающие 5 передним фронтом триггер 6 и одновременнозапирающие ключевой каскад 4, запрещая прохождение запускающих импульсов на ждущий генератор 5 импульсов. Это приводит к тому, что импульсы запуска с...

Номер патента: 331482

Опубликовано: 01.01.1972

Авторы: Гусев, Кучер, Солодченко, Юдин

МПК: H03K 4/08

Метки: i1"йн50, д5библио, есоюзная, тщгг

...пилообразных колебаний осуществляется на зарядном устройстве 14 (фиг. 2 л), в качестве которого может быть применена емкость, Заряд этой емкости осуществляется через управляемое устройство 15, в качестве которого можно использовать транзистор, пентод или другое устройство, позволяющее с одной стороны осуществлять заряд емкости постоянным током, а с другой - управлять величиной зарядного тока емкости с помощью управляющего напряжения, подаваемого со второго пикового детектора 1 б.За счет начального напряжения, подаваемого со второго пикового детектора 1 б, через управляемое устройство потечет начальный разрядный ток, которым будет заряжаться зарядное устройство, Как только напряжение на зарядном элементе этого устройства...

Номер патента: 315049

Опубликовано: 01.01.1971

Авторы: Кашкин, Солодченко

МПК: G01F 23/26

Метки: уровня

...помещен в продольный канал, предусмотренный в стенке упомянутого резервуара и заполненный материалом с малой диэлектрической постоянной, например полистиролом.На фиг. 1 схематически изображено предлагаемое устройство; на фиг, 2 - разрез по А - А на фиг. 1.В корпусе резервуара 1 предусмотрен паз шириной 50 - 60 мм, заваренный по всей высоте сектором трубы 2.Полость 8 получившегося таким образом канала заполнена материалом с малой диэлектрической постоянной (е= 1,5 - 3), в качестве которого могут быть применены полистирол, оргстекло, фторопласт. Датчик электронного измерителя уровня, представляющий собой металлический пруток 4 диаметром 5 - 6 мм, установлен в слое материала. Расстоя ние у должно быть минимальным и выбирается из...

Номер патента: 204090

Опубликовано: 01.01.1967

Авторы: Гаврилов, Кондрат, Конструкторское, Кофф, Липкин, Резников, Солодченко, Солок, Удачин, Шко

МПК: C23G 3/04

Метки: обезжиривания, труб

...растворах.Известны устройства для обезжириваниятруб после холодной прокатки, содержащиеванну с циркулирующим щелочным раствором, ультразвуковой магнитострикционныйпреобразователь и приспособление для резкитруб при их перемещении,Предлагается устройство для обезжиривания труб после холодной прокатки непосредственно в линии стана, при этом на обезжиривапие используется время, в течение котороготруба прокатывается,Зто достигается благодаря тому, что ваннасо щелочным раствором и с ультразвуковымпреобразователем расположена непосредственно у станины рабочей клети, из которойтруба, получающая поступательное и вращаолодченко, О. И, Школа, Кофф, В. В. Кондратьев, и В. А, Гавриловкий и конструкторско"- ой промышленностик оси трубы, При...
