Симакин

Номер патента: 1263311

Опубликовано: 15.10.1986

Авторы: Поздняков, Полосин, Симакин, Тройнин

МПК: B01D 45/00

Метки: газов, жидкости, капельной, фильтр

...на фиг.2 - - разрез Л - А на фиг.1.15Фильтр содержит корпус 1 с входным 2 и выходным 3 патрубками, цилиндрический фильтруюший элемент 4 с наружной 5 и внутренней 6 перфорированными стенками и фильтруюшим материалом 7 и устройство 8 для регенерации с приводом вращения 9. 20Фильтруюший элемент 4 соосно укреплен внутри корпуса 1. Филыруюший материал 7 принят с упругими свойствами (пористая резина, волокнистая набивка) и размешен межд стенками 5 и 6. По оси фильтруюшего элемента укреплен вал 10 приво 25 да 9. С внутренней части элемента 4 к валу 10 на радиальных стержнях 11 укреплен вертикальны й отжим ной валик 12. Внутренняя стенка 6 выполнена из упруго-эластичного материала, а валик 12 опирается на ее поверхность с возможностью поворота...

Номер патента: 1247065

Опубликовано: 30.07.1986

Авторы: Поздняков, Полосин, Симакин, Тройнин

МПК: B01D 53/06

Метки: адсорбер

...прижимных роликов 18, контактирующих с поверхностью коагулятора 12,При относительно малых диаметрахадсорбера и повьппенной скорости обрабатываемого газа целесообразно вкачестве отжимного рабочего органаустановить соосно размещенный на ва"лу 4 и выполненный с возможностьювертикального перемещения прижимныйперфорированный диск 19 со ступицей20, снабженной верхней торцовой си"нусоидальной поверхностью 21, контактирующей с роликом 22, укрепленным на обойме 17 крыльчатки. 35 40 45 50 55 Днище корпуса 1 снабжено сливным патрубком 23. Латрубок 6 ввода газа на обработку установлен тангенциально корпусу 1.Поддон 11 в периферийной части снабжен сборным лотком 24, соединенным с патрубком 10Крыльчатка 16 снабжена стопорным приспособлением...

Номер патента: 1225602

Опубликовано: 23.04.1986

Авторы: Поздняков, Полосин, Симакин, Тройнин

МПК: B01D 47/02, B01D 47/04

Метки: газов, мокрой

...следующим образом.По патрубку 2 запыленный поток газа поступает в корпус 1 и вытесняет из него часть жидкости в центральную трубу 3, Вся вытесненная жидкость пронизывается потоком газа с большой скоростью и за счет кинетической энергии ее, действия центробежных сил газа и жидкости и трения между последними превращается в двухфазную систему в виде подвижной нестабильной пены.Поток газа, проходя через слой пены, очищается от вредных примесей. Затем он поступает в зону распылитель- ного элемента 4. При этом лопасти элемента захватывают из газожидкостной системы жидкость, которая под действием центробежных сил перемещается к краю лопастей и срывается с них мелкодисперсной жидкостной пылью в направлении перпендикулярном движению...

Номер патента: 1223970

Опубликовано: 15.04.1986

Авторы: Поздняков, Полосин, Симакин, Тройнин

МПК: B01D 47/00, B01D 47/14

Метки: мокрый, пылеуловитель

...в виде колпачка 11 (фиг. 4) с размс.ценными в цем профилирующими лопатками 12.Сспарациоцная камера 7 снабжена штуцером отвода шлама 13.Вхс)дная )деть трубы 5 снабжена кольцеобрдзпой полостью с верхней стенкой в виде диска 3, нижнейв виде радиальных пластин 14, устацовлснных по, Острым углом к горизонтали с частичным цдложецисм друг ца друга с образованием щелевых каналов 15. Воковье стенки полости образованы стенками контактной камеры и размещенными между дисксл 4 и вхс)дным торцом трубы 5 вертикальными пластинами 16, устанолен)51 хи под острым углом к окружности трубы с образованием щелей 17.На радиалиых пластинах 14 размещена подвижная насадка 18, цапример, из элсментов шарообразной формы. Целесообразно чтобы по церРхетрх диска...

Номер патента: 1219257

Опубликовано: 23.03.1986

Авторы: Грузин, Казаков, Орлов, Симакин

МПК: B23B 1/00

Метки: инструмента, позиционирования

...значения.1219257 Составитель А. Шубин Редактор С. Патрушева Техред И. Верес Корректор В. Бутяга Заказ 1192/17 Тираж 1000 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к технОлогии машиностроения, а именно к обработке деталей инструментом, вспомогательная режущая кромка которого параллельна вектору перемещения инструмента относительно обрабатываемой детали.Цель изобретения - повышение точности позиционирования инструмента путем контроля установки инструмента посредством измерения амплитуды вибрации инструмента.На чертеже изображены возможные варианты расположения режущей кромки резца...

Номер патента: 1217583

Опубликовано: 15.03.1986

Авторы: Грузин, Орлов, Передрей, Симакин

МПК: B23B 3/08

Метки: гибких, двусторонней, дисков, станок

...39 и 40, выполненные на резцедержателях, образуютаэростатические опоры, Причем, карманы 39 взаимодействуют с дном пазов34, а карманы 40 - с обрабатываемойповерхностью заготовки 14. Сжатыйвоздух к карманам подается черезотверстия 4 1 и 42 соответственно,Со стороны, обращенной к обрабатываемой поверхности заготовки, нарезцедержателе вокруг гнезда подрезец выполнена канавка, соединеннаяс источником вакуума через каналы 43.Подача резцедержателя осуществляетсяприводом 44 подач. Нижняя планшайба3 имеет. центрирующий поясок 45. Пазы34 планшайб 3 и 4 имеют опорные поверхности 46,Станок работает следующим образом,В исходном положении верхнюю плиту 2 поднимают путем подачи давления.в нижние полости пневмо- илигидроцилиндров 15 через отверстия...

Номер патента: 1138700

Опубликовано: 07.02.1985

Авторы: Баталин, Грузин, Еремин, Симакин

МПК: G01N 3/58

Метки: затупления, инструмента, режущего, степени

...входом с выходомдетектора, и последовательно соеди 15 ненными блоком определения скоростиизноса, дифференциатором и нуль-органом, подключенным к второму входудвухпозиционного управляемого ключа,первый выход которого через запоми 20 нающий блок соединен с первым входомсхемы деления, а второй - с вторымвходом схемы деления.На фиг,1 изображен график износазадней.поверхности резца от времени;25 на фиг.2 - блок-схема устройства дляопределения степени затупления режущего инструмента,Устройство для определения степе ни эатупления режущего инструмента30 содержит последовательно соединенныедатчик 1 вибраций, усилитель 2,фильтр 3, детектор 4, схему 5 деления и подключенный к его выходу регистратор 6.Устройство снабжено запоминающимблоком 7 и...

Номер патента: 1081706

Опубликовано: 23.03.1984

Авторы: Симакин, Трофимцева, Хузмиев, Хузмиева

МПК: H01J 61/10

Метки: излучения, оптического

...устройства; на фиг. 2 электрическая схема его включения.Устройство состоит из кварцевой оболочки 1 с выходным окном 2, в которой на стержневых держателях-выводах 3, изолированных керамическими трубками, установлены анод 4 и молибденовая диафрагма 5 с цилиндром 6, охватывающим и экранирующим подогревной полый катод 7, установленный на выводах 8, Все внутри- ламповые электроды через герметичные токовводы соединены с наружными выводами 9. Между наружной поверхностью диафрагмы 5 и внутренней поверхностью оболочки 1 установлен позистор 10, одним выводом электрически соединенный с диафрагмой 5 через цилиндр 6, а другим, изолированным при помощи вакуумного цемента, подсоединенный через вывод 3 к аноду 4. Оболочка 1 наполнена...

Номер патента: 1081702

Опубликовано: 23.03.1984

Авторы: Симакин, Филоненко, Хузмиев, Цветков

МПК: H01J 9/18

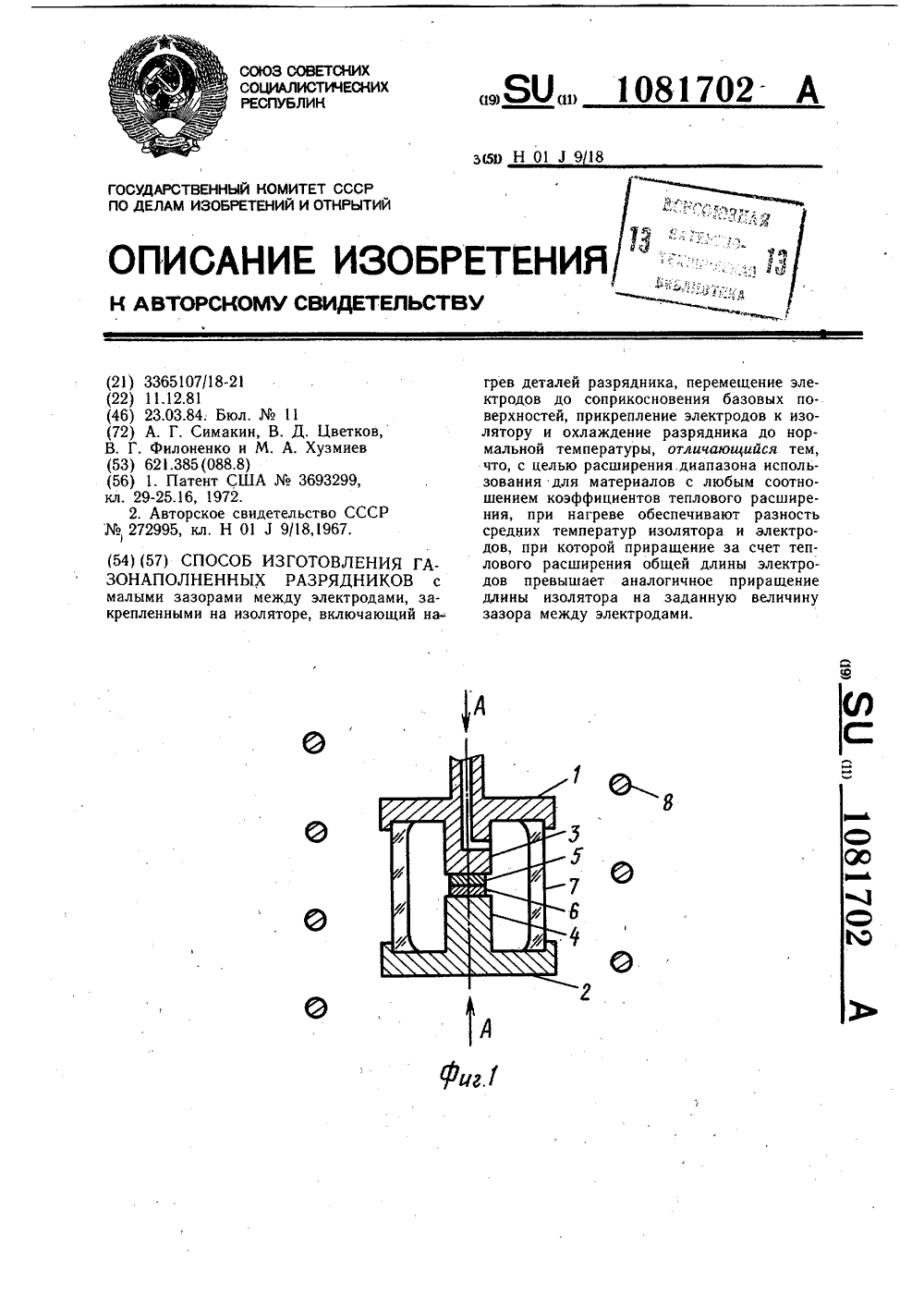

Метки: газонаполненных, разрядников

...расстояний изолятор во время фиксации электродов может дополнительно охлаждаться в средней части, например обдуванием воздухом. Такой способ никаких25 измерений в процессе изготовления разрядника не имеет, необходимая разность температур обеспечивается подобранным опытным путем режимом нагрева,На фиг. 1 изображен опытный образецразрядника в момент спаивания; на фиг.2 ЗО кривые изменения температуры стеклянногоизолятора вдоль образующей при разномвремени процесса спаивания; на фиг. 3 -кривая зависимости межэлектродного расстояния в готовом разряднике от временипроцесса спаивания (для данной конструк 35 ции разрядника).Пример. Способ применяют при изготовлении разрядников, состоящих из коваровых дисков-токовводов 1 и 2, и...

Номер патента: 1072140

Опубликовано: 07.02.1984

Авторы: Бязров, Симакин, Хузмиев, Хузмиева

МПК: H01J 5/46

Метки: герметичный, кварцевую, колбу, лампы, токоввод

...продольной оси кФольги, приводящих к натеканию лам- противоположным поверхностям припаяпы, При пайке же (например, молиб- ны против друг друга, например, придено-никелевой суспензией) иэвест- помощи молибдено-никелевой суспенную конструкцию собирают в виде сбор- эии молибденовые пластины 7 и 8 так,э Фольговой детали, массивных 2 О что их проекции на плоскость полои сравнительно длинных стержней и , сы б максимально совпадают. К пластисложного фиксирукщего приспособле- нам 7 и 8 поверхностями деформирония, беэ которого длинные стержни ванных концов приварены точечнойсмещаются во время пайки, при этом электросваркой соответственно внутфольга деформируется, и узел браку- ренний токоподвод в виде вольфрамового стержня 9 и.внешний...

Номер патента: 1056313

Опубликовано: 23.11.1983

Авторы: Безлепкин, Симакин, Хузмиев, Хузмиева, Цветков

МПК: H01J 65/04

Метки: безэлектродная, высокочастотная, газоразрядная, лампа

...цилиндрический и т,п,Стенка 2 служит для выхода излученияи прозрачна в области 0,2 - 2 мкм,противоположная стенка 3 имеет запаянный штенгель 4, предназначенный дляОткачки лампы и введения в нее буферного инертного газа (например, аргона)под давлением 1 - 8 мм рт. ст и ра3 10 бочего вещества щелочные, щелочно земельные металлы и т,д.) в подобранном опытным путем количестве. Багьлон 1 имеет диаметрально противоположные (в данном варианте) соосные углубления, 5 и 6 служащие для размещения в них медных, алюминиевых и т.п. стержней 7 и 8, Внутренние торцы углублений 5 и 6 образуют внутриламповый разрядный промежуток 9. Токоподводящие теплопроводные стержни 7 и 8 соединяются с ВЧ .генератором 10, а внутри углублений 5 и 6 они...

Номер патента: 1040383

Опубликовано: 07.09.1983

Авторы: Бондаренко, Добровинский, Медведик, Симакин, Чувыкин

МПК: G01N 3/58

Метки: затупления, инструмента, режущего, степени

...оборотов выполнен в виде двух диаметрально расположенных постоян,ных магнитов, предназначенных для уста новки на шпинделе станка, н индукционно датчика, закрепляемого на станинестанка. 383 3На чертеже представлена схема предлагаемого устройства.Устройство контроля степени зетупления режущего инструмента содержит последовательно соединенные датчик 1 вибраций, усилитель 2, фильтр 3, детектор 4интегратор 5, вычиспитель 6 и регистратор 7, и также последовательно соединенные преобразователь 8 оборотов заготовки, усилитель-ограничитель 9, одновибратор 10, счетчик 11 числа оборотов, выход которого подключен к второму входувычислителя и выходу схемы 12 совпадения, другой вход которой подключен квыходу одновибратора 10, е выход -...

Номер патента: 1029264

Опубликовано: 15.07.1983

Авторы: Герасимов, Симакин, Хузмиев, Хузмиева

МПК: H01J 61/26

Метки: высокоинтенсивная, газоразрядная, лампа

...надежности лампы, повышение технологичности ее изготовления и устойчивости к ударным нагрузкам.Цель достигается тем, что в высокоинтенсивной гаэорвзрядной лампе кольцевой выступ на трубке дополнительно снабжен, по меньшей мере тремя, равномерно распределенными по окружности, одинаковыми по длине радиальнымй цилиндрическими выступами, соединяющими его с внутренней поверхностью колбы.При таком выполнении одинаковость ширины кольцевого зазора обеспечивается конструкцией электродного узла лампы, которая в собранном виде устойчива к механическим нагрузкам и исключает перемещение гранул газопоглотитвля -в разрядную полость.Иа фиг.1 представлена часть лампы, разрез; на фиг.2 - сечение А-А на фиг.1.В кварцевую колбу 1 входит электрод 2,...

Номер патента: 1024995

Опубликовано: 23.06.1983

Авторы: Симакин, Хузмиев, Хузмиева, Якусевич

МПК: H01J 61/36

Метки: газоразрядная, лампа

...соединенным.одним концом с электродом, а другим - с выводом лампы, содержитгазопоглотитель в виде колец, расположенных последовательно вдольоси вкладыша в осевом продольномуглублении последнего,При такой конструкции из-за абсорбционных свойств газопоглотителя уменьшается количество вредных примесей в газовом наполнении,что сопровождается увеличением срока службы лампы 2 . Однако в известной лампе связь газопоглотителя с газом в объеме колбы осуществляется лишь через небольшой участок узкой щели в фольговом цилиндре, что снижает эффективность работы гаэопбглотителя и препятствует существенному увеличению долговечности лампы, В начальный период эксплуатации, когда скорость выделения примесей повышена, лампа работает ненадежно, так...

Номер патента: 1019519

Опубликовано: 23.05.1983

Авторы: Беляев, Симакин, Тимофеев, Хуамиев

МПК: H01J 9/44

Метки: алюминиевого, газонаполненного, катода, разрядника

...что одновременно протекает термическое окисление алюминиевого катода, подогреваемогс разрядом за счет тока низкой частоты, и ионное окисление за счет высокочастотного разряда в кислороде, причем Добавка инертного газа к кислороду создает условия для более локального разряда, не распространяющегося, на нерабочие части электродов. Эф-. фективность обработки повышается, так как при образовании окисной пленки за счет высокочастотного раз. ряда при повышенном напряжении пред варительно имевшиеся на катоде непрочные офисные пленки распыляются из-за интенсивной ионной бомбордировки, а вновь образующийся в таких условиях слой окиси более устойчив к воздействию импульсного разряда,чем слои, полученные при ,формовке известными способами.П р и...

Номер патента: 1014069

Опубликовано: 23.04.1983

Авторы: Симакин, Хузмиев, Цветков, Цебоев

МПК: H01J 65/04

Метки: безэлектродная, высокочастотная, газоразрядная, лампа

...этом уменьшение диаметра индуктора значительно ухудшает условия передачи высокочастотной мощности в разряд, зажигание и поддержание разряда затрудняются, в итоге надежность и КПД. лампы уменьшаются,Целью изобретения является увеличение надежности и долговечности лампы и повышение ее КПД при одновременном уменьшении размеров светящегося телаЭта цель достигается тем, что в гаэораэрядной лампе, содержащей заполненный рабочим газом замкнутый баллон иэ сптически прозрачного материала, снабженный цилиндрическим углубпением, предназначенным для размещения индуктора возбуждения высокочастотного газовогоразряда, баллон снабжен расположеннымсо сФороны углубления осевым полым цилиндрическим выступом, сообщаюшймся с внутренним объемом баллона, а...

Номер патента: 1008820

Опубликовано: 30.03.1983

Авторы: Симакин, Хузмиев, Цветков, Цебоев

МПК: H01J 61/06

Метки: высокоинтенсивная, газоразрядная, лампа

...газоразрядной лампе, содержащей заполненную рабочим газом колбу из оптически прозрачного материала, в которой коаксиально установлены цилиндрические электроды, состоящие из двух частей - рабочей, обращенной к разрядному промежутку и выполненной из неактивированного материала с относительно высокой работой выхода, и зажигающей, выполненной из материала с низкой работой выхода, колба имеет неизменный вдоль всей длины электрода внутренний диаметр 0 , связанный следующим соотношением с диаметром электрода О и длиной его рабочей части На чертеже изображена предлагаемая лампа, частичный разрез.В трубчатой кварцевой колбе 1, заполненной ксеноном, у каждого ее края соосно установлен цилиндрический электрод 2 из прессованного и спеченного...

Номер патента: 1008819

Опубликовано: 30.03.1983

Авторы: Симакин, Хузмиев, Хузмиева, Цветков

МПК: H01J 61/04

Метки: газоразрядная, лампа

...токоввода, с которым электрод соединен с помощью стержневого держателя, на котором между электродом и токовводом установлена снабженная осевым отверстием центрирующая деталь из термостойкого диэлектрического материала, например керамики, снаибольшим наружным диаметром, близким внутреннему диаметру колбы, колба со стороны токоввода снабжена внутренним выступом, в месте соприкосновения с которым наружная поверхность центрирующей детали имеет по меньшей мере одну винтовую канавку и диаметр, меньший наиболыаего диамет,ра центрирующей детали не менее чем в 1,5 раза, а диаметр осевого отверстия центрирующей,детали не менее чем в 2 раза превышает диаметр стержневого держателя.Равенство внутреннего диаметра трубчатой части ножки и дискового...

Номер патента: 1002899

Опубликовано: 07.03.1983

Авторы: Грузин, Добровинский, Еремин, Медведик, Симакин

МПК: G01N 3/58

Метки: затупления, инструмента, режущего, степени

...11, а выходы триггера 15 через ключи 18 и 19, вторые входы которых соединены с генератором 17 импульсов, подключены к счетчикам 21 и 22, выход .счетчика 21 связан с блоком 23 цифрового отсчета двумя дешифраторами 24 и 25 и вторым входом схемы 28 сравнения кодов, первый вход которо 1002899 4 го связан с выходом счетчика 22, выход соединен с регистратором 29, а третьи входы ключей 18 и 19 подсоединены соответственно к единичному и 15 20 25 30 Последний, в свою очередь, разрешает интегрирование интегратором 10 напряжения с выхода детектора 5(переключатели 7 и 8 находятся в положении "1"). Интервал времени, полученный на выходе триггера 15, подается на один из входов ключей .18 и 19, в которых происходит заполнение этого интервала...

Номер патента: 1002465

Опубликовано: 07.03.1983

Авторы: Абрамов, Симакин, Яркин

МПК: E02F 3/76

Метки: бульдозерное, оборудование

...прикреплен кбоковым стенкам 7 с помошью рычагов1002 465 4кромке ножей 4, обеспечивают надежныйвход в них клыков 8 даже при некоторомпредварительном перекосе или смещениичелюсти вдоль отвала 2. Выполнение Э прорезей 5 указанной формы позволяетзначительно снизить нагрузки на осионые режущие ножи 4, так как горщзонтальные усилия копания воспринимаютсякоробкой жесткости 3, в которую упи 10 раются вершины клыков 8.Взаимодействие клыков челюсти спрорезями позволяет разгрузить конструкцию челюсти, особенно в местах ее 3шарнирного соединения с Отвалом отбоковых нагрузок, что позволяет повысить надежность оборудования 310 и шарниров 11. Для обеспечения эффективной разработки грунтов на рйчагах 10 жестко закреплены боковые подрезающие ножи 12....

Номер патента: 997131

Опубликовано: 15.02.1983

Авторы: Симакин, Хузмиев, Цветков, Цебоев

МПК: H01J 17/02

Метки: газонаполненный, разрядник

...диафрагма 7 с закрепленным иа ней источником 8 с заштампованнымв него составом, состоящим из хромовокислого калия и порошка металлического титанаДиафрагма 7 снабженасквозной прорезью 9, расположенной перпендикулярно щели 2 в диске 1. Пленочные электроды 10 контактируют с платиновыми выводами 4 с помощью пис- (5 тонов 3, Колба 5 подсоединяется к.вакуумной системе откачного поста посредством штенгеля 11.После монтажа указанных деталей и заварки их в колбу 5 разрядник откачивается и обезгаживается путем прогрева. После достижения вакуума не ниже 5 10 мм рт. ст. токами высокой частоты источник 8 сначала обезгаживается при 800-850 С, затем температура источника повышается при непре-. 25 рывной откачке до 950-1000 С, при этом происходит...

Номер патента: 995391

Опубликовано: 07.02.1983

Авторы: Симакин, Филоненко, Хузмиев, Хузмиева

МПК: H05B 41/26

Метки: газоразрядной, лампы, питания

...с управляющими входами ключевых элементов. Схема 12 зажигания и блок 14 управления питаются от сети переменного тока. Выпрямитель 1 может иметь защиту от перегрузки в начальные моменты заряда конденсаторов 4 и 5, схема 12 зажигания, например, в виде искрового генератора имеет реле времени, ограничивающее время работы схемы 12 после включения, а блок 14 управления может аналогично известному содержать генератор импульсов, усилитель и счетную схему для распределения управляющих импульсов. Ключевые элементы 6 и 9 и ключевые элементы 10 и 1 имеют общие цепи управления, что обеспечивает надежность их одновременного открывания, Управляемые ключевые элементы содержат, например, силовой и вспомогательный тиристоры со схемой коммутации,...

Номер патента: 991532

Опубликовано: 23.01.1983

Авторы: Симакин, Филоненко, Хузмиев, Цветков, Цебоев

МПК: H01J 61/10

Метки: газоразрядная, лампа, спектральная

...лампы.Благодаря этим преимушествам предлагаемая лампа способна надежно работатьв бортовых устройствах,3 99153ности усугубляются, клеевые соединения.ограничивают теплостойкость конструкции, лампа становится еше более нетехнологичной и ненадежной, механическаяпрочность ее также снижается,Целью изобретения является повышение технологичности изготовления, тепло- .стойкости и надежности лампы,Эта цель достигается тем, что в газоразрядной спектральной лампе, содержа- ощей цилиндрическую колбу из кварцевогостекла с выходным окном, прозрачнымдля ультрафиолетового излучения, вдоль1оси которой последовательно установленыэлектроды, по меньшей мере .часть изкоторых имеет осевые отверстия и закреплена в стенках колбы, снабжена...

Номер патента: 985847

Опубликовано: 30.12.1982

Авторы: Симакин, Хузмиев, Хузмиева, Якусевич

МПК: H01J 61/36

Метки: герметичный, кварцевую, колбу, лампы, токоввод

...токоввоце в кварцевую кол-бу лампы, содеркащем герметично заштвмпованную в кварцевую ножку лампыплоскую фольгу с; по меньшей мере, двумя зонами, каждая иэ которых соединена соответственно с электроцом и выводом с помощью токоподводяших звеньев,расположенных вдоль противоположныхпроцольных сторон указанньх зон, зонырасположены в разных параллельных продольных плоскостях. 25На фиг, 1 представлен токоввод, общий вид, на фиг. 2 - токоввоц с двумяпараллельными зонами, поперечный разрезфна фиг, 3 - токоввод с тремя параллельными зонами, поперечный разрез,ФЦЗащтампованная в кваревую ножку1 молибденовая фольга 2 имеет две угрипараллельных плоских зоны, распределенных пластинчатыми вклацьпцами 3, толшлна которых не превышает толщины стен 35ки...

Номер патента: 972613

Опубликовано: 07.11.1982

Авторы: Симакин, Хузмиев, Хузмиева, Якусевич

МПК: H01J 61/36

Метки: газоразрядной, лампы, узел, электродный

...ее из строя. Это ограничивает 5надежность и долговечность ламп сизвестными .электродными узлами.Целью изобретения является увеличение долговечности и надежностизажигания ламп, оЭта цель достигается тем, что вэлектродном узле Между тепловымэкраном и торцом электрода дополнительно установлен пусковой газопоглотитель.15Пусковой гаэопоглотитель выполнениэ пористого материала на основе титана или циркония, плотно прилегает,к торцу электрода и имеет форму дискас толщиной, меньшей толщины основного газопоглотителя,На чертеже изображен предложенныйэлектродный узел, разрез.Электродный узел, впаянный в оболочку лампы 1, состоит из электрода2, цилиндра 3 из молибденовой фольги, вкладыша 4 и вывода 5. Основнойгазопоглотитель 6 в виде...

Номер патента: 966793

Опубликовано: 15.10.1982

Авторы: Симакин, Филоненко, Хузмиев, Цветков, Цебоев

МПК: H01J 61/30

Метки: газоразрядная, лампа

...слоем, не экранирующиь внутренний объем баллона от внешнего высо. кочастотного поля, но отражающим оптическое излучение плазмы в сторону конуса. Покрывать50 отражающим слоем всю поверхность баллона не . всегда целесообразно, так как иэ - за воэможности перегрева при этом ограничивается мощ. ность лампы. Лампа может быть безэлектрод. ной с возбуждением разряда в рабочем газе 55 , при помощи внешнего высокочастотного сред. ства, или же может иметь электроды внутри баллона в области, покрытой светоотражающнм 4материалоьг, в последнем случае разряд возбуж,- дается между этими электродами,. связанными через герметичные токовводы, с наружными выводами.На фиг, 1 представлен вариант конструкций лампы с выходом излучения по оси баллона; на...

Номер патента: 963805

Опубликовано: 07.10.1982

Авторы: Добровинский, Долгов, Марченко, Медведик, Симакин

МПК: B23Q 15/00

Метки: затупления, инструмента, режущего, степени

...20 25 ЗО 35 40 второго переключателя 8 соединен свторым входом компаратора 11, авыход триггера 15 через ключ 18, второй вход которого соединен с генератором импульсов 17, подключен ксчитчику 19, связанному с блоком цифрового отсчета 20 и с двумя дешифра.торами 21 и 22, а вход усилителя-ограничителя 23 соединен с выходом второго амплитудного детектора, а еговыход через пороговый элемент 24 оподсоединен к входу блока Управления 16,При нарезании резьб гребенкой,последняя имеет режущую кромку(обычно две - четыре нитки) и канавки для вывода стружки, причем 60каждая гребенка состоит из четырехвосЬми режущих сегментов, каждый режущий сегмент можно рассматриватькак отдельный резец, и все сегментыработают последовательно. Учитывая,что при...

Номер патента: 955285

Опубликовано: 30.08.1982

Авторы: Симакин, Хузмиев, Хузмиева, Цветков, Цебоев

МПК: H01J 61/36

Метки: герметичный, кварцевую, колбу, токоввод

...в зоне пайки для более надежной пайки, распространенный на торец ножки.На чертеже изображен предлагаемый токоввод, разрез.Токоввод содержит держатель 1 электрода 2, имеющий кольцевой выступ 3 с диаметром, несколько превышающим внешний диаметр кварцевой трубчатой ножки 4, в которой размещен упомянутый держатель. Электродный держатель 1 по периферии имеет кольцевой буртик 5, на котором укладывается цилиндр 6 из титана, приваренный к боковой поверхности буртика 5 при помогци контактно-точечной сварки. Внутренний диаметр цилиндра 6 превышает внешний диаметр кварцевой трубчатой ножки 4 не менее чем на 0,1 мм, и этот зазор заполнен припоем 7, преимущественно сплавом олово- титан. Участок 8 наружной поверхности ножки 4 от зоны пайки до...

Номер патента: 949409

Опубликовано: 07.08.1982

Авторы: Грузин, Добровинский, Еремин, Медведик, Симакин

МПК: G01N 3/58

Метки: затупления, инструмента, режущего, степени

...связан с управляющим вхс.:дом ключа 17,Устройство работает следующим об-.разом.Сигнал, состоящий из суммь 1 полезного сигнала и сигнала помехи-, вызванного вращением заготовки с дат"цика 1 вибрации, который закрепленна инструменте или державке, усиливается усилителем 2 и подается наФильтр 3, выделяющий спектр частот,несущих информацию о состоянии инструмента. После детектирования де 1 Дтектором 1 сигнал поступает на входинтегратора 11Импульсы с выходадатчика 5 числа оборотов заготовкичерез усилитель-ограничитель 6 подаются на вход счетчика 7,Счетчик 7 выполнен с аеременнымкоэффициентом деления, что позволяет изменять (вручную) время интегрирования интегратора,Датчик 5 цисла оборотов представляет собой индукционный датчик...

Номер патента: 936090

Опубликовано: 15.06.1982

Авторы: Бедржицкий, Симакин, Филоненко, Хузмиев, Цветков, Цебоев

МПК: H01J 61/36

Метки: высокоинтенсивная, газоразрядная, лампа

...электроды, сое-. 2 плотно насажены теплорассеивающие диненные посредством герметичных то- металлические диски 4, выступающяе ковводов, расположенных в йожке лам- в колбе над электродами и газопогпы, с наружными выводами, причем меж- лотителями 5, укрепленными на дерду электродами и токовводами установ- жателях 3 за дисками 4. Держатели 345лены цилиндрические газопоглотители, приварены к плоских фольговым токо- преимущественно из спеченного титана, вводам 6, в свою очередь приваренным а между электродами и газопоглотите- к наружным выводам 7. Цилиндры газолями расположено, по крайней мере, по поглотителя 5 спрессованы из титано- одному металлическому диску, установ" вого порошка, электроды 2 выполнены ленному перпендикулярно оси...
