Шуляков

Номер патента: 704749

Опубликовано: 25.12.1979

Авторы: Думпе, Измалков, Шуляков

МПК: B23P 1/02

Метки: плоских, электроэрозионной

...микропереключатели 6 и 7, при взаимодействии с ко 10торыми ползуны 8 и 9, закрепленные накаретке 4, обеспечивают реверс электродвигателя 1, а следовательно, обратный ход каретки 4. Для установкин обходимой величины поперечного пеРемещения детали служат дистанционные втулки 10 и 11. Положение дистанционных втулок 10 и 11 относительно стоек 12 и 13 определяется"дистан,ционными стопорными кольцами 14 и 15,При перемещении каретки 4 в крайнее левое положение стакан 16 своимторцом упирается в дистанциойную втулку 10, которая останавливает стакан.относительно движущейся каретки 4.Стакан 16 имеет возможность упругогойеремещения относительно продольнойоси каретки 4, при этом плоская пружина 18 скользит йо поверхности стержня 21,После...

Номер патента: 704518

Опубликовано: 25.12.1979

Авторы: Завгородний, Шуляков

МПК: A01F 12/26

Метки: молотильно-сепарирующее

...молотильного барабанаосуществляется при помощи зксцентриковых шарнирных опор 14 и 15.Ход деки 2 в направлении молотильного барабана 1 ограничен упорами-фиксаторами 16, предотвращающиминепосредственное взаимодействие рабочих органов барабана 1 и подпружиненных в направлении его секций3 деки15Зазор на входе в подбарабаньеопределяется положением эксцентриковой шейки шарнирной опоры 14, и увеличение этого зазора возможно в результате преодоления жесткости пружинподвески 13,Секции 3 деки под действием пружин 9 поджаты к барабану 1, и усилиеподжатия на выходе регулируется положением эксцентриковой шейки шарнирной опоры 14, 25Предлагаемое молотильно-сепарирующее устройство работает следующимобразом.Обмолачиваемая хлебная масса,...

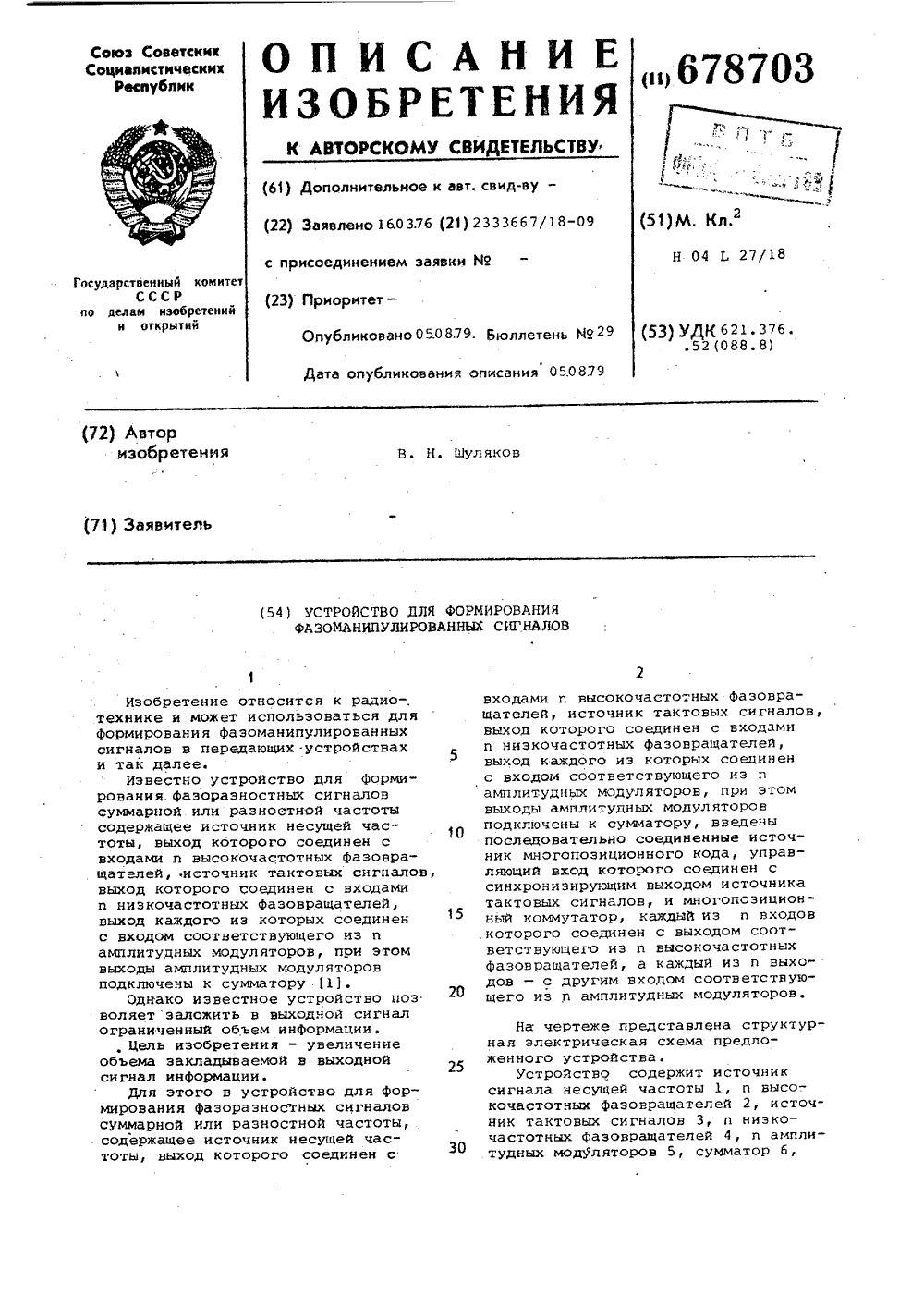

Номер патента: 678703

Опубликовано: 05.08.1979

Автор: Шуляков

МПК: H04L 27/18

Метки: сигналов, фазоманипулированных, формирования

...фазовращателей 4, в каждом из которых также сдвигается на заданный угол, а с их выходов сигналы поступают на вход соответствующих амплитудных модуляторов 5.Сигналы с выходов высокочастотных фазовращателей 2 поступают на второй вход соответствующих амплитудных модуляторов 5 через многопозиционный коммутатор 8, управляемый источником многопозиционного кода 7.При согласном чередовании фаз сигналов несущей и тактовой частот многопозиционный коммутатор 8 одновременным переключением всех высокочастотных фазовращателей 2 несущей частоты смещает порядок их подключения к амплитудным мо(уляторам 5. При этомна выходе сумматора б получается сигнал разност" ной частоты с фазовым сдвигом, определяемым числом фаз и устройства и веЛичиной смещения...

Номер патента: 645840

Опубликовано: 05.02.1979

Авторы: Власов, Трухан, Шуляков

МПК: B29C 43/02, B29C 43/36

Метки: армированных, полимеров

...давления в верхней плите 1 установлен силовой винт 10, конец которого шарнирно закреплен в крышке 8. 0 нижнейплите 2 закреплен фиксатор 1 арматуры20 12, изготовленной с лопастями. Пдворот.ная площадка выполнена в виде шкива,связанного с приводом его вращения, и установлена в подшипниках 13,На стойках 6 смонтирована направляющая для вращения пресс-формы плиты 14.Форлула табретения Составитель Б. ЗябловаТехред О, г 1 уговаи Корректор С Петрукгев Тирак 770 Подписное Редактор П. Уаако 371 2ОНИИПИ Государственногоно делаи изобретен113935, Москва, Ж, Р илиат ППЙ Патент, г. У кои итета СССР ий и открггий аушскан наб д. жгород, ул Прое 4/5 тнан, Устройство работает следующимобризом. Матрицу 4 с арматурой 12 помещают в стальной кожух 7,...

Номер патента: 629002

Опубликовано: 25.10.1978

Авторы: Чувина, Шуляков

МПК: B22F 3/26

Метки: пористых, пропитки, спеченных

...металлургии,Известна установка для пропитки спеченных изделий, состоящая из теплоизолированного бака для масла, нагревательного устройства и электрического привода. Недостатком установки является невысокая производительность процесса.Известна также установка лля пропитки пористых спеченных изделий, содержащая теплоизолированный бак лля масла, механизм привода, верхнюю и нижнюю плиты, цилиндр с поршнем, шток и нагревательный элемент. овка является наиболе енному устройству по тех и и достигаемому резуль казана установка, продоль629002 Формула изобретения Составитель Г. За Техред О. Луговая Тираж 950 ного комитета Совет изобретений и отк Ж, Раушская тент г Ужгород у) арствен по делам 113035, Москва илиал ППП Па ся цилиндр 7, в котором...

Номер патента: 628843

Опубликовано: 25.10.1978

Авторы: Кравченко, Шуляков

МПК: A01D 41/08

Метки: корню, культур, обмолота, сельскохозяйственных

...В Вцде Изогнутых по ходу Ввдцецця бацдбацд лопастей 3 твеуголь 55 О 51 формы. Груццд лопастей 3, распол 01 кеццых ПО Окруж 55 остц п 15 цоот ного вала 2, Охьдчс 55 ых цо всршцндм кольо дами 4, являющихся актиоцымц делителями,образуют кольцеобрдзцый молотильный зазор 6. Кольца 4 играют роль дктцвцьх делителей. ПлОскОсть колец 4 изогнута НО 55 С- ременно в противоположные стороцы так, что образует Волнообразную поверхность.5 Устройство работает следующим обр:-.Ом Барабан 1, вращаясь по стрелке Л и перемещаясь в хлебостое, цронзоодцт рдзд.едццецне стеблей цд продольные рядкц с гсследующим оводом их в н 5 олотильцы 5 зазор б. Попеременно изогцутдя о противоположные стороны поверхность колец 4 прц вздимодсцствии сО стеблямц хлебОстОЯ...

Номер патента: 622576

Опубликовано: 05.09.1978

Авторы: Чувин, Шуляков

МПК: B22F 3/26

Метки: пористых, пропитки, спеченных

...тяги 14, на которых установлена верхняя эажимная плита 15 с резиновой ,прокладкой 16. Расположение по высо" те верхней плиты 15 регулируется в зависимости от высоты пропитываемого изделия гайками 17. Верхняя крышк бака с отверстиями 19 слива масла жит одновременно и нижней плитойренней полости цилиндра 7 больше, чем во внутреннЬй полости пропитываемого изделия 8 на величину настройки предохранительного клапана 9. После пропитки изделия кран б переключают на слив масла через дроссель 10 в бак 1. Поршень 12 под действием пружины 13 перемещается вверх, а вместе с ним перемещается и верхняя плита 15, установленная на тягах 14, изделие освобождается, Пропитанное изделие снимают и устанавливают новое. После этого цикл пропитки...

Номер патента: 605578

Опубликовано: 05.05.1978

Автор: Шуляков

МПК: A01F 7/06

Метки: аксиальное, молотильно-сепарирующее

...4 и сепарируюший 5 роторы, На внутренней стороне корпуса 1 закреплены спиральные ребра-направляющие б. Корпус 1 снаружи закрыт снлошными кожухом 7, в нижней части которого размещен шнек 8.Устройство работает следующим образом.Хлебная масса шнеком 9 подается к молотильному ротору 4, где она подвергается действию бичей 10 ротора. При этом часть вымолоченного зерна просыпается через отверстия деки 2, а оставшаяся часть вместе с недомолоченной массой попадает в свободное пространство, образованное роторами 4, 5 и поверхностью корпуса 1. В этом пространстве хлебная масса разрыхляется и в результате воздействия на нее лопастей 11 ротора 5 свободные зерна605578 Составитель В, Шалдаеведактор Н. Скворцова Техред К.Гаврои Корректор А,8 Подписно...

Номер патента: 604627

Опубликовано: 30.04.1978

Авторы: Думпе, Чувин, Шуляков

МПК: B22F 3/02

Метки: прессования

...трения между кулачком и плитами, Внутренний профиль кулачка определяет ход толкателей б. 1 олкатели крепятся к матрице, состоящей из наборафигурных шайб 7, скрепленных между собойс помощью винтов 8 и штифтов 9. На концетолкателя б установлен на оси 10 ролик 11.На нижней плите расположены направляющие 12, которые находятся в пазах междушайбами, Ролик 11 находится все время в соприкосновении с внутренней поверхностьюкулачка 4 за счет пружины 13, Верхняя плита 2 и нижняя плита 1 имеют пазы для засыпки порошка, загрузки заготовок и выгрузкиготовых изделий 4. Пазы закрываются шиберами 15 и 16. Привод 17 осуществляется с помощью гидро- или пневмоцилиндров, которыес помощью рычагов 18 крепятся к кулачку 4.Привод может осуществляться любым...

Номер патента: 601087

Опубликовано: 05.04.1978

Авторы: Власов, Трухан, Шуляков

МПК: B23B 41/04

Метки: многогранников, плавильных, прошивка

...в подшипниках оправка с инструментом 1.Основным недостатком этих прошивок является их низкая производительность.Цель изооретения - увеличение произво О дительности прошивки.Поставленная цель достигается тем, что прошивка снабжена толкателем со шлицами на наружной поверхности и фланцем на конце, между одним торцогм которого и торцом 15 оправки установлен упругий элемснт, а между другим торцом и корпусом - кулачковый вибратор, причем на внутренней поверхности оправки выполнены шлицы, предназначенные для соединения со шлицами толкателя. 20Такое вьнполнение прошивки увеличивает се производительность при обработке многогранников.На чертеже представлена прошивка з разрезе.25 7 расположен в шлццах 4 оправки 2. Между одним торцом фланца 7 и...

Номер патента: 584969

Опубликовано: 25.12.1977

Авторы: Власов, Гарбуз, Игольченко, Шуляков

МПК: B22D 23/08

Метки: гранулирования, металлов

...10, который можетсвободно перемещаться по валу 7 в вертикальной плоскости и опирается нижнейчастью на виброподшипник 11, Съемный 25 перфорированный стакан-разбрызгивагель584969 10 снабжен отражательным оническимкольцом 12, закрепленным на его нижнейчасти и предназначенным для транспорти- .ровки гранул, Съемный перфорирдванныйстакан-разбрызгиватель 10 приводится вовращение валом 7, который вращается спомощью кпинсременной передачи и шкива 13,Устройство работает следующим образом. В корпус 2 череэ соппа 3 под давлениемподают охлаждающую жидкость, уровенькоторой регулируетсящибером 5. Выходяиз сопл 3 по касательной к конической поверхности корпуса, охлаждающая жидкостьзакручивается и образует воронку, Расплав-,15леннйй металл...

Номер патента: 579100

Опубликовано: 05.11.1977

Авторы: Чувин, Шуляков

МПК: B22F 3/02

Метки: порошков, прессования

...разрез.Устройство для прессованияпорошков со. стоит из корпуса 1 червячного колеса 2, на осях 3, 4 которого и сухарях 5 закреплены формующие элементы б. В корпусе 1 установлены верхняя 7 и нижняя 8 зажимающие плиты, соединенные с электромагнитами 9 и 1 О. Командоэппарат 11 связан с электромагнитами. Привод червячного колеса 2 осуществляется электродвигателем 12 через муфту 13 н червяк 14. Рабочие поверхности формующих элементов образчют рабочую полость матрицы. Устройство работает следующимКомандоаппарат подает сигнал на элит 1 О, и нижняя плита 8 закрываетсодит засыпка порошка в полостьЗатем включается электромагнит 9,лита закрывается. Включается элекель И, который через муфту 134 приводит во вращение червячное келичину угла,...

Номер патента: 557509

Опубликовано: 05.05.1977

Автор: Шуляков

МПК: H04L 27/26

Метки: манипуляции, многопозиционной, сигналов, формирования, частотно-фазовой

...под10 35 ключены ко входам. ключевой схемы 5,триггер управления 6, генераторы кодовыхсигналов 7, 8, фазовые манипуляторы 9,10 и ключ 11.Управляющий вход ключа 11 соединенс соответствующим выходом триггера управления 6, а информационные входы -свыходами фазовых манипуляторов 9 и 10.Выходы триггера 6 подключены к управляющим входам генераторов кодовых сигналов 78, входы синхронизации которыхсоединены с соответствующим, входом коммутатора 2, а выходы генераторов 7,8подключены к информационным входам. соответствующих фазовых манипуляторов 9и 10, Выход ключа 11 соединен с управляющими входами суммарного 3 и разностнного 4 смесителей, а на управляющие входы манипуляторов 9 и 10 подается сигналот генератора колебаний несущей частоты,Работает...

Номер патента: 515657

Опубликовано: 30.05.1976

Авторы: Трухан, Шуляков

МПК: B22F 3/03, B22F 3/093

Метки: вибрационного, порошка, пресс-форма-для, прессования

...уплотнения порошка ц повысцть качество спрессованных заготовок.- повышелотности ФормулаПресс-форма дляни порошка, включпы, стержень, вибропгатель, отл ич а ю щповышения равномерности спрессованныхполнена в виде шкивагателем. изобретен Изобретение относится к области порошкоой металлургии.Известна пресс-форма для вибрационного прессования порошка, включающая матрицу, пуансоны, стержень, виброподшипник и элек тродвигатель. При этом матрица выполнена в виде цилиндра и установлена на виброподшипнике, который связан с электродвигателем.Цель изобретения ние равномер ности уплотнения н п спрессованных заготовок.Для этого матрица выполнена в виде шкива и связана с электродвигателем.На чертеже дана схема предлоткенной 15 пресс-формы, общий...

Номер патента: 493198

Опубликовано: 30.11.1975

Авторы: Канарев, Шуляков

МПК: A01B 5/04

Метки: дисковый, плуг

...крошенпя почвы. сяю, в щие расо сфе едм е ый плуг, ми на не ами, отл вышения ной пло ерпческт нпя с и си диско нтрично Дисков репленны ми диск целью по вертикаль пания, сф мп враще причем о лах эксце качения.сбоку,Дисковый плреплениым наосью 3. Диск 2чения 4 эксцентполого вала 5 стойку 1 с зак ким диском 2 с подшипниках каельно выходного ащения дисков,г вклю ей сф станов пчно о ривода чаетеричеслен втноси6 в Изобретение относит с сельскохозяйственному машиностроени частности к дисковым плугам.Известны дисковые плуги, включаю му с закрепленными на ней стойками рическими дисками.Однако ход известных дисковых плугов в вертикальной плоскости неустойчив, а при вспашке тяжелых и переувлажненных почв, например рисовых чеков, рабочая...

Номер патента: 485826

Опубликовано: 30.09.1975

Авторы: Чувин, Шуляков

МПК: B22F 3/26

Метки: пористых, пропитки, спеченных

...дроссель, кран и трубопровод, расположепы внутри бака.1-а чертеке изображена предлагаемая установка.Установка состоит из теплоизолировацбака 1 лля масла, внутри которого расположены насос 2, связанный с электродвигателеми трубопровод 4 с трехходовым краном 5,соединяющий насос 2 с верхней крышкой 6 30 сударственный комитет (23) Приоритет и дросселем 7. Крышка 6 является одновременно и нижней плгой приспособления лля фиксирования пропитываемого изделия 8. В крышке 6 выполнены отверстия 9 лля возврата масла. Верхняя плита 10 приспособления для фиксирования сцабжецл злжимцм устройством (ца чертеже це показано) и резиновой проклалкой 11.В очной из стенок бака 1 устцовлец термометр 12.Установка лействует слслуощим образом.Бак 1 заполняют...

Номер патента: 477515

Опубликовано: 15.07.1975

Автор: Шуляков

МПК: H03C 3/26

Метки: манипуляции, многопозиционной, сигналов, формирования, частотной

...дополнительному входу которой подключен выход триггера управления 7. К парафазным входам триггера подключены группы четных и нечетных выходов источника многопозиционного кода.При появлении на любом из каждых двух выходов, четном или нечетном, источника 1 кодовой посылки происходит переключение коммутатором 2 поступающих на его вход сигналов тактовых частот. Сигнал с выбранной тактовой частотой подается на информационные входы суммарного 4 и разностного 5 смесителей, на управляющие входы которых подается колебание несущей частоты, В резуль477515 Составитель Г, Тепл Техред 3, Тараненко ректоры: Л. Денискин и И. Позняковска Редактор Т, Юрчикова Изд.1624 Тираж 902 Государственного комитета Совета Л 1 пнистров по делам изобретений и открытий...

Номер патента: 461799

Опубликовано: 28.02.1975

Авторы: Баранов, Быстров, Набокин, Трухан, Шуляков

МПК: B22F 3/093

Метки: вибрационного, металлокерамических, прессования

...2 и нижнего 3 пуансонов, матрицы 4, виброподшипника 5, двух радиальных подшипников 6 и 7, упорного подшипника 8, стержня 9, шкива 10 с клиноременной передачей 11 от двигателя 12. Все устройство монтируется на ттлите 13 и в корпусе 14. Матрица 4 прижимается к виброподшипнику 5 гайкой 15 посредством пружины 16. Гайка 15 завинчивается в крышку 17, прикрепленную болтами к корпусу 14.Устройство работает следующим образом.Через колпачок 1 и верхний пуансон 2 подается усилие прессования на порошок 18.Для создания вибраций от двигателя 12 через клиноременную передачу 11 передается вращение на шкив 10.5 Вместе со шкивом 10 вращается нижнеекольцо виброподшипника 5 с волнистой беговой дорожкой. Шарики виброподшипника оказываются то на выступах,...

Номер патента: 460113

Опубликовано: 15.02.1975

Авторы: Чувина, Шуляков

МПК: B22F 3/26

Метки: пропитки, спеченных

...вверх клапан 20 5 перекрывает доступ воздуха к изделию, после чего срабатывает сливной клапан 10, через который выходит воздух и попавшее в цилиндр 9 масло. При достижении поршнем 8 крайнего верхнего положения освобождают 25 изделие 7 из плит 6 и 11. После закрепленияследующего изделия цикл пропитки повторяетсяПрименение предложенной установки позволяет повысить производительность процесса 30 лропитки и упростить его конструктивное воп- лощение предусмотренная с мехазделия 1, сое носится к области шков частности к пр е по- изделий.овка для пропитки спечентоящая из теплоизолированасла, нагревательного устического привода.установка отличается от то для повышения произвоесса пропитки она снабжепоршнем и установочной ной с поршнем при...
