Широкоступ

Номер патента: 1700612

Опубликовано: 23.12.1991

Авторы: Поляков, Широкоступ

МПК: H01F 13/00

Метки: размагничивания

...слеВУючим образом.При поступленил сигналаПуск", одноВлбратв 15 своим выходом закрываеттиристсрь, 4, 7 и 8 на время колебательного процесса, Через время, равное выдержке Л 1 Гчтс ьеобхсдимс для Г 1 слнсГО ззкры ия здрядных кво зй), начинает работать генератор 17, поочередно открывая тиристоры 12, 11 и 12 и т.д., обеспечивая таким образом колебания в контуре, При возвращении одно вибратсра 15 в исходное состояние схема Возвращается В первоначальное состояние и 1 ачинается заряд конденсаторов,В процессе колебаний потеря Энергии в Контуре компенсируется присоединением псочеседно дополнительных конденсаторов. Параметры контура ,частота, ток через магнлтну о систему) определяются, в основном, параметрами Основнои конденсаторной батареи 5 и...

Номер патента: 1083159

Опубликовано: 30.03.1984

Авторы: Кибальников, Широкоступ

МПК: G05B 19/418

Метки: программного

..." 1" и импульс Т 1, формируемый на первом выходе генератора 1, проходитна выход дешифратора 13, номер кото"рого определяется состоянием разрядов команды, поступающих от блока 3 программ на адресные входы дешифратора 13 и определяющих номер степени свободы. Импульс с выхода дешифратора 13 разрешает запись в регистр 14 кода номера точек позиционирования и направления движения, поступающих от блока 3 программ, Если значение метки равно "1", а исполняемая команда - команда безусловного перехода "1" появляется на втором выход дешифратора 7. При этом в счетчик 2 переписывается код, соответствующий номеру следующей команды, указанной в исполняемой команде безусловного перехода. Таким образом, исполняются только те команды, метки которых равны...

Номер патента: 1070511

Опубликовано: 30.01.1984

Авторы: Землянский, Кибальников, Широкоступ

МПК: G05B 19/19

Метки: манипулятором, программного

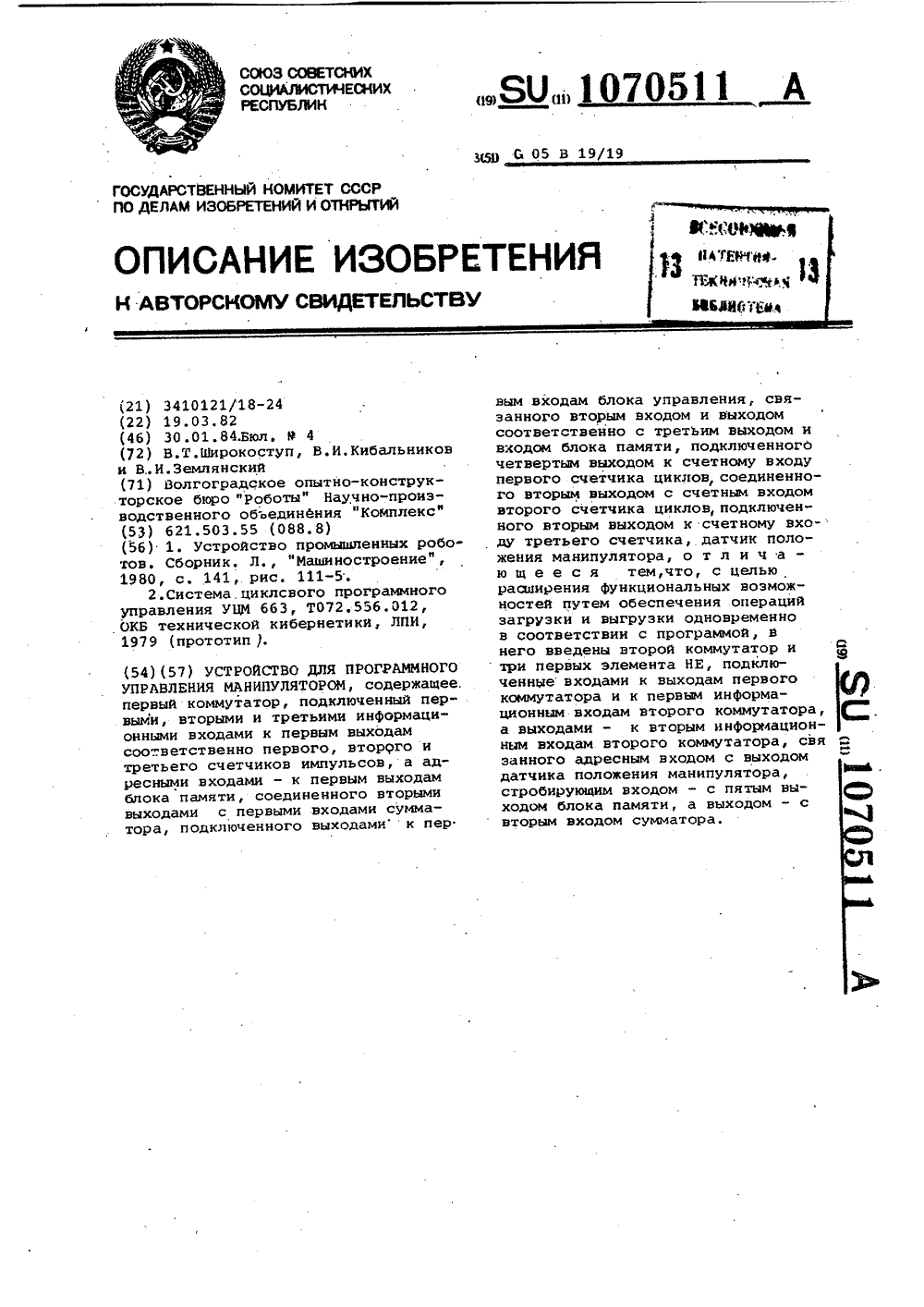

...входам второго коммутатора, связанного адресным входом с выходом датчика положения манипулятора, стробирующим входом - с пятымвыходом блока памяти, а выходом -с вторым входом сумматора.1070511 510 55 60 65 На фиг. 1 дана блок-схема устройства; на Фиг. 2 и 3 - схемы первого и второго коммутаторов; нафиг. 4 - схема. блока управления.Устройство содержит блок 1 памяти,счетчики 2 циклов, первый коммутатор3, второй коммутатор 4, первые элементы НЕ 5, сумматор б, блок 7 уп-равления, датчик 8 положения манипулятора. Коммутаторы 3 и 4 содержатпо три мультиплексора 9,Блок 7 управления содержит элементы И 10, второй и третий элементыНЕ 11 и 12, схему .13 совпадения,элемент ИЛИ.Одноименные информационные входымультиплексоров 9 образуют...

Номер патента: 1070366

Опубликовано: 30.01.1984

Авторы: Кибальников, Мамешин, Никишин, Широкоступ

МПК: F16K 31/02

Метки: клапан, электромагнитный

...последовательно.Цель изобретения - уменьшение габаритов.Поставленная цель достигается тем, что 25 в электромагнитном клапане, в корпусе которого установлен регулирующий орган со штоком, кинематически связанным через промежуточный элемент с якорями электромагнитов, установленных в корпусе с возможностью одновременного или выборочного срабатывания, электромагниты размещены в корпусе по окружности на равном расстоянии друг от друга, а промежуточный элемент выполнен в виде диска, воздействующего своей центральной частью на регулирующий орган с одного торца, а с другого торца получающего воздействие от якорей электромагнитов. На фиг. 1 показан клапан, разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - электромагнит, разрез.В корпусе 1...

Номер патента: 962847

Опубликовано: 30.09.1982

Авторы: Кибальников, Широкоступ

МПК: G05B 11/16

Метки: следящая

...эадатчикаЗО 10 на выходе первого сумматора 1формируется сигнал рассогласованияпропорциональный разности между текущим и заданным значениями регулируемой координаты. Сигнал рассогла 35 сования усиливается в усилителе 2электронного вида и через сумматор3 подается на управляющую обмоткуэлектрогидравлического усилителя 4мощности, который направляет поток4 О рабочей жИдкости масла ) в гидравлический исполнительный механизм 51 т.е, в гидродвигатель ).Исполнительный механизм 5 начинает изменять регулируемую координату45 таким образом, чтобы уменьшить величину сигнала рассогласования.Коэффициент усиления звена Б на линейном участке статической характе-ристики больше единицы (т.е. примерно равен 1,45 ), а уровень ограничения выбирается...

Номер патента: 847333

Опубликовано: 15.07.1981

Авторы: Кибальников, Широкоступ

МПК: G08C 9/00

Метки: код, перемещения

...в код показанана чертеже,Преобразователь содержит импульсный датчик (на чертеже не показан), два пороговых формировате- ля 1 и 2, блок 3 памяти в видеодного сдвигающего регистра, в котором прямои и инверсный выходы первого разряда являются соответстнен"но первйм и вторым, а прямой иинверсный выходы второго разрядатретьим и четвертым выходами блокапамяти, информационный вход 2 регистра 3 соединен с выходом порогового формирователя 1 генератор 4импульсов, соединенный тактовымвходом С регистра 3, два трехвходовых элемента И 5 и Й б, составляю.яих логический блок, н котором двавхода элемента И 5 являются соотнетственно первым и четвертымвходами, два нхода элемента И бвторым и третьим входами, а третьивходы элементов И 5 и б объединеныи...
