Шеповалов

Номер патента: 469128

Опубликовано: 30.04.1975

Авторы: Наконечный, Пузанков, Шеповалов, Шугуров

МПК: G07C 3/08

Метки: производительности, сельскохозяйственной

...мгновенного значения расхода предусмотрен индикатор 16, подсоединснный к повторителю 7. Подключение сопла и компенсатора веса к магистрали питания осуществляется через дроссели 17, 18 и 19 раз вязки.Устройство работает следующим образом, При включении питания за счет усилия, создаваемого компенсатором 5 веса посредством дросселя 19, лоток 1 устанавливается в рав новесное состояние, т. е. такое, при котором малейшая нагрузка на лоток вызывает изменение давления в магистрали, связывающей сопло 4 с элементами схемы.Движение потока материала по лотку при водит к появлению нормальной составляю;цей силы, которая стремится повернуть лоток в вертикальной плоскости (вниз) и прикрыть сопло. В этом случае сигнал, пропорциональный мгновенному...

Номер патента: 459268

Опубликовано: 05.02.1975

Авторы: Пузанков, Шеповалов

МПК: B07B 1/00

Метки: зерноочистительной, качества, работы

...5 и датчику 1 расхода через интегратор 4.5 Классификатор 5 соединен с управляемымформирователем 10 пробы.Сравнивающий блок 6 выполнен на дискретном элементе, соединенном с задатчиком 7 допустимого уровня потерь, и через усили тель 8 связан с сигнализатором 9. Устройство работает следующим образом.Зерновой материал, поступающий в зерноочистительную машину 11, проходит через 15 датчик 1 расхода, в результате чего на выходе преобразователя 2 возникает сигнал, соответствующий мгновенной величине подачи.Полученный сигнал через интегратор 4, сглаживающий случайные колебания мгновенного 20 расхода, по команде классификатора поступает на вход блока 3 отношения, в котором отслеживается до поступления сигнала потерь с...

Номер патента: 456091

Опубликовано: 05.01.1975

Авторы: Николаев, Пушкин, Шеповалов

МПК: F15C 1/08

Метки: двухфазный, струйный

...гные двухфазные струйные преобра зов атели, содержат распределительную и сливную камеры, дроссели и камеру управления с тангенциальными каналами.Однако применение указанных преобразователей в качестве форсунки, исполнительных 20 механизмов и т, д, ограничено малыми коэффициентами усиления по мощности, возможностью преобразования сигналов одного порядка давлений, недостаточной мелкостью распыла жидкости.Цель изобретения - усстатков.Предложено ус целью ув1 я по мощно 0 стройство, отличающееся тем, еличения коэффициентов усисти и расходу и расширения С, А. Николаевго Знамени научновенного машиностроенияа-Б ектор Н. Учакин хред Т. Курилко дактор Л. Утехина Подписное аказ 381/7 зд. 2 Тираж 833 пография, пр. Сапунова, 2 Основная часть...

Номер патента: 454013

Опубликовано: 25.12.1974

Авторы: Молчанов, Наконечный, Радовицкий, Тищенко, Шеповалов

МПК: A01M 7/00

Метки: насаждений, опрыскиватель, садовых

...р С;, 1 с 1 Г я Е11О :) . С К13 3 ; СГ;,С, ; ;ч ест во О б р я и) т к и к р о н л с р ( в ь . :3 .113 сСрте)кс Зоб)ря)кна 101 ни 3 Ьяя хекя оцрыскиватсля, вцл св;рхуОпрыскиватель со;сржи: зг) 1)сВл обнару)кения крон дсоезье 3. Ы:,".Ис ", ИЛ( РСЗОПЯ,СНОГО 3:Сс ГСЛ . СЛ )сЗЬЗ КО. вых ВОлп г,;, зозбхжг:е).ь( э е;)ОИ г,- ЦЕРЯ ГОРО)1, РСЗОН 2 Ц(.Ы 11:1ц ,:ПИК ) .0-(ипалаа 1 гч, с эсс(Ропп,з Ил 1 еле . цн Он 1 . Ня 13 ЫХО;Е ЭЛОК РОЗс ГЦ, ЦО, Р 51;51,:3. ЛСЦИЯ ИПО 1 Н 1 СЛЬНЬ. СХЯ Ь,3ИЛс 2 С 11 ЛТРсЗ:ЗАИКОЗЫ 3" . , 1;1,) - лен пере;:риспикз (н" хоу;,:3: к;и; ОпрыскиВятсл 51) В Олц)Й ОГ)1 .)н; Г 1:1 ,ТО- КОСТИ ТЯ К, ТООЬ ОСЬ ИХ ХР сК :11 ( :Я.ПраВЛЕПНОСтн Скс)Л Ь: 1 ЗОНС Крон;СрЗ; на рясстояи 1, 0 рс ,. 3 О; (к зо 10 дв 3)кения...

Номер патента: 452753

Опубликовано: 05.12.1974

Авторы: Федоров, Шеповалов

МПК: G01G 19/28

Метки: весового, дозирования, многокомпонентного

...прикрываемым заслонкой 18закрепленной на рычаге 7, и с элементамисравнения 19-22. Через пневмоклапаны 23и.24, управляемые командным прибором 14,элементы силовой компенсации 9 и 10 соединяются с атмосферой,Выходы элементов сравнения 19-22соединены через преобразователи 25 с узлами 1-4 подачи компонентов.Устройство работает следующим обраэлементом 8, Давление внутри элемента 8, выполненного в виде сильфона, возрастает до тех порпока развиваемое им усилие не уравновесит вес бункера 5 (вес тары).Лри этом заслонка 1 Ь отходит от сопла 17 и воздух стравливается в атмосферу. Давление в элементе 8 запоминается Затем1командный прибор 14 выдает команду на соединение сопла 17 через пневмокпапан 12 с элементом 9 и с одной из камер элементов...

Номер патента: 445753

Опубликовано: 05.10.1974

Авторы: Гохберг, Шалаев, Шеповалов

МПК: F01D 5/30

Метки: лопаток, рабочих, фиксации

...и заднего по ходу газа торцов, выполнены выемки 5, В эти выемки, между полками 4 и ножками 6 соседних лопаток 1 и цилиндрической частью выступов диска 7, вставляется скоба 2. Боковые стенки ее прилегают к поверхностям ножек 6, а выступы 3 повторяют внутреннюю иоверхно ть выемок 5 в полках 4, препятствуя таким образом, смещению одной лопатки относительно другой в осеволт направлении,Образованный лопаточный венец закрепляется относительно диска в нескольких л 1 естах. 5 Крепление может осушествля известным замковым соединени мер болтами, для чего на передн скобы предуслютрены отверстия. ное число таких замков зависитО ющих на лопатки осевых сил и определено из выражения:445(53 а 1 ам 11 опатки и диска; д 1 ина лопатки; где ЬД - перепад...

Номер патента: 440582

Опубликовано: 25.08.1974

Авторы: Бакулев, Пузанков, Шеповалов, Шугуров

МПК: G01N 9/02

Метки: плодов, спелости

...импульсного сравнения (БИС) 15, преобразователя 16 и показывающего прибора 17. Блок импульсного сравнения (БИС) выполнен на двух элемен тах НЕ, управляющий вход одного из которых соединен с выходом преобразователя 14 давления в число импульсов и служит одновременно управляемым для другого элемента, управляющий вход которого подклю чен к выходу пульсирующего дозатора воздуха и является управляемым для первого элемента НЕ.Устройство работает следующим образом, Для определения веса и спелости арбуза ЗО его помещают внутрь корпуса 1 на тарелку440582 1аоотавитель Г, БогачевТехред Т. Курил Корре едактор А. Бер лов Тираж 651 Изд.184 Заказ 10 пиеное ипография, пр. Сапунова,6. После этого пневмотумблером 8 включается питание устройства и...

Номер патента: 439706

Опубликовано: 15.08.1974

Авторы: Пузанков, Федоров, Шеповалов, Шугуров

МПК: G01G 19/10

Метки: весоизмерительное

...и управляемом им клапане 22.Устройство работает следующим образом.При замыкании пневмоконтакта 6 воздухпоступает из магистрали питания к соплу 4,30 компенсатору 3, в запирающую секцию клапа3на 20 и к исполнительному механизму 12, который разобщает счетчик 11 со сбрасывателем на ноль. В результате этого в камере а элемента сравнения 13 установится давление, соответствующее весу резервуара, а его выход, также как и камера Ь клапана 19, соединится с атмосферой. Клапан 19 закрывается, и воздух поступает через регулируемый дроссель 17 в камеру с реле 16, а также в верхнюю и нижнюю камеры пульсирующего сопротивления 15. При этом нижнее сопло пульсирующего сопротивления 15 закроется, а верхнее откроется и соединит выход повторителя 14 с...

Номер патента: 439702

Опубликовано: 15.08.1974

Авторы: Пузанков, Седов, Шеповалов

МПК: G01F 1/00

Метки: датчик, производительности, сыпучих

...сравнения 15, триггер 16 с раздельными входами, выход которого подключен кего непроточному входу через звено запазды 20 вания, состоящее из емкости 17 и переменного дросселя 18, клапан 19 с нормально закрытым контактом, вторичный прибор 20, счетчик 21.В основу работы прибора положено непре 25 рывное взвешивание материала, находящегося внутри гильзы 3, причем вес материалапропорционален производительности линии, вкоторую встроен датчик.Взвешивание происходит через преоб30 ватель 8, выполненный на базе элементанения, построенного по принципу компенсации сил.При увеличении производительности поточной линии соответственно увеличивается вес материала, находящегося внутри гильзы 3. При этом пропорционально весу растет сила, прижимающая...

Номер патента: 435870

Опубликовано: 15.07.1974

Авторы: Бакулев, Пузанков, Седов, Шеповалов

МПК: A23N 15/00, B07B 13/18

Метки: величине, плодов, сортирования

...дросселя 22 и задатчика давления 23. Заслонка 24 распределителя фракций 25 приводится в дейввие исполнительным механизмом 26 через парные усилители 27 и 28 и элементом сравнения 29, соединенным каналом с измерительной камерой. Задание калибра производится задатчиком 30.Плоды поступают по скатному лотку 1 к лопастному,отделителю 2 и подавателем 3 по заслонке 4 направляются в измерительную камеру. В момент нахождения плода на заслонке 4 выход воздуха из сопла чувствительного элемента 16 в атмосферу закрыт. Сигнал линии питания сопла чувствительного элемента 16 через мощный повторитель (на чертеже не показан) поступает в исполнительный механизм 15 открытия измерительной камеры, элемент НЕ 18 и командный вход клапана 19 блока...

Номер патента: 435360

Опубликовано: 05.07.1974

Авторы: Гохберг, Шалаев, Шеповалов

МПК: F01D 5/10

Метки: демпфирования, колебаний, лопаток, рабочих, турбомашины

...15На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез поА - А на фиг. 1; на фиг. 3 и 4 - демпфирующая скоба в двух проекциях.В каналы, образованные наружной цилиндрической поверхностью выступов диска 1,внутренней поверхностью полок 2 и боковыми поверхностями ножек 3 двух соседних лопаток установлены демпфирующие вставки 4.Лопатка крепится к диску 1 замковой частью 5,Гофрированнаядания вставке 4мых для обеспеч стенок вставки к поверхностям ножек и для облегчения сборки.На внутренней поверхности полок 2 лопаток, на некотором расстоянии от переднего и заднего по ходу газа торцов, выполняют углубления, в которые заходят вставки своими верхними частями 7, образованными отогнугыми и наложенными один на другой выступами...

Номер патента: 426619

Опубликовано: 05.05.1974

Авторы: Всесоюзный, Гор, Наконечный, Сельскохоз, Шеповалов

МПК: A01D 41/127

Метки: работы, уборочной

...его длителвности, а, следовательно, и времени обработки участка поля заданной площади.Переключатель 12 в течение некоторого времени т, необходимого для считывания сигнала, будет соединять интегратор 11 с отрицательным выходом сумматора 13, а затем с землей, для того чтобы к моменту окончания действия командного импульса т(1) интегратор И был разряжен, т, е, возвращен в исходное:положение. В течение того же промежутка времени, при котором интегратор 11 оказываегся подключенным к отрицательному входу сумматора 13, к положительному входу 5 0 5 20 25 30 35 40 45 50 55 60 65 этого сумматора с помощью переключателя 4 подключается датчик 2 продуктивности.После отключения сумматора 13 от интегратора 11 и датчика 2 продуктивности на...

Номер патента: 373697

Опубликовано: 01.01.1973

Авторы: Федоров, Шеповалов

МПК: F15C 3/02, G05B 6/05, G06G 5/00 ...

Метки: naieliiho-rkiiivie-ha, всесоюзная

...корпуса относительно груза с целью исключения перекосов заслонки. Контроль положения осуществляется с помощью хвостовика, расположенного во втулке. 30 Схема устройства приведена на чертеже.Между корпусом 1 и кольцом 2 зажата мембрана 3 с жестким центром 4, Мембрана и корпус образуют камеру 5, соединенную с выходным каналом 5 и через дроссель 7 - с каналом питания 8. В камере 5 установлено сопло 9, соединенное с атмосферой, заслонка 10 которого установлена на жестком центре 4, выполненным с хвостовиком 11. Конец последнего расположен в направляющей втулке 12, жестко соединенной с корпусом 1. Корпус установлен на регулировочных винтах 13.На жестком центре 4 установлен груз 14 задания выходного сигнала.Работает задатчик следующим...

Номер патента: 371894

Опубликовано: 01.01.1973

Авторы: Ивтодий, Келлер, Липов, Мика, Федоров, Шеповалов

МПК: A01G 31/00

Метки: вегетационная

...является их плохая приспособленность к изменяющимся микроклиматическим условиям внешней среды,Предлагаемая стеллажная вегетационная установка позволяет обеспечить управление подачей раствора и облучения в зависимости от потребностей растений.Это достигается тем, что стеллажная установка выполнена в виде общего жесткого каркаса, несущего необходимое вегетационное приведена схема вегетацпонной тановки с весоизмерительным371894 тавитель Ю. КерегТехред Л. Граче дак ельдма орректор Г. Запорож аказ 1370/7 Изд.310 Тираж 52 НИИПИ Комитета по делам изобретений и открытий при Москва, Ж, Раушская наб., д. 4/5Подписноовете Министров СССР Типография, пр, Сапунов 3тической системой управления 18 режимом и подачи раствора и...

Номер патента: 363458

Опубликовано: 01.01.1973

Авторы: Наконечный, Шеповалов

МПК: A01D 41/127

Метки: автолатического, машиной, уборочной

...регулирования 15 загрузки уборочной машины.На фг. 1 представлены графики, поясняюемый способ; на фиг. 2 - блокления уборочной машиной на оходного зерноуборочного тоозтЙ - коэффициент выгоды.Величина коэффициента;прспорциональности, называемого коэффициентом выгоды Й устанавливается в зависимости от хозяйственной ценности продукта с учетом местных и общегосударственных интересов.Доход Д является величиной, пропорциональной темпу Т обраоотки единицы площади. Темп обработки может определяться величиной скорости движения машины 1 (л/сек), величиной, обратной времени М, затрачивае,мому на обработку единицы площади, т. е.1или разностью (1 о - М ), где 1 о - время обработки единицы п.лощади при движении уборочной машины с минимальной...

Номер патента: 407544

Опубликовано: 01.01.1973

Авторы: Шеповалов, Шугуров

МПК: A01D 41/127

Метки: автоматический, загрузки, зерноуборочного, комбайна, молотилки, регулятор

...снижает номинал подачи, т. е. меняет настройку основного регулятора. При снижении оборотов молотильного барабана это может произойти при изменении физико-механических свойств убираемой хлебной массы, давление рабочей жидкости в камере 9 датчика, а следовательно, в подпоршневой камере поршня 5, возрастет. Равновесие элемента сравнения нарушится, поршень 6 отойдет вправо и своим осевым каналом соединит через кольцевые выточки 30 и 31 магистраль питания с камерой 21 элемента осреднения, Камера 21 элемента осреднения соединена со сливом через регулируемый дроссель 26, от расходной характеристики которого в данный момент зависит отработка сигнала от элемента сравнения. Если снижение оборотов вала барабана было кратковременным, то и сигнал от...

Номер патента: 397957

Опубликовано: 01.01.1973

Авторы: Колесников, Корольчук, Наконечный, Радовнцкий, Резник, Шеповалов

МПК: A01D 45/02, G08G 1/04

Метки: безостановочной, выгрузнб1м, обеспечения, обслуживающих, работы, селбскохозяйственной, смене, средств, транспортером, транспортных, уборочной

...электрически связанный с ним исполнительный механизм 3 включения и выключения транспортера 4, предназначенного для выгрузки из накопительной емкости 5 продукта 6, собранного уоорочноймашиной 7, например силосоуборочным комбайном.Устройство раоотает следующим образом,Ультразвуковой луч 8, создаваемый,излучателем, при отсутствии транспортного средства 9 под горловиной 10 выгрузного транспортера попадает на приемник, на его выходе возникает сигнал, воздействующий на ис 397957полнительный механизм, который при этомотключает привод выгрузного транспортера.Убираемый машиной продукт накапливаетсяв копильнике или бункере.При подходе транспортного средства подгорловину, оно прерывает своим бортом ультразвуковой луч между излучателем и...

Номер патента: 395041

Опубликовано: 01.01.1973

Авторы: Наконечный, Шеповалов, Шугуров

МПК: A01D 75/00

Метки: вптб, щгаэ1ж

...машиной одинакового отрезка пути, а следовательно, одинаковых участков площади поля. Интервалы между импульсами по времени различны вследствие непостоянства скорости движения, но всегда соответствуют постоянному значению убранной площади. Датчик .5 расхода измеряет расход готового продукта, поступающего в накопительную емкость. Например, для зерноуборочного комбайна это расход зерна, поступающего в бункер. Датчик расхода формирует аналоговый сигнал, пропорциональный расходу материала. Этот сигнал поступает на интегрирующий блок 7 и интегрируется в течение времени, равного интервалу между импульсами датчика пути 1, Таким образом, результат интегрирования представляет собой количество готового продукта убранного за интервал времени между...

Номер патента: 390512

Опубликовано: 01.01.1973

Авторы: Пушкин, Шеповалов

МПК: G05D 16/06, G05D 23/185

Метки: регулятор, температуры

...расположенного вдоль его оси, при этом эффективная площадь его меньше эффективной площади мембранного блока на величину, пропорциональную перепаду давлелом,5 Нт чертеже изображена принципиальнаясхема регулятора тецпературы.Регулятор включает в себя датчик 1 и задатчик 2 температуры с пневматическимивыходами, соединенными с элементом сравнето ния, состоящим из камер .3 и 4 мембранныйблок которых имеет общий шток б и неуплотпенн.Й плуттжер б, топловнуо магистраль скамерой 7 каналом 8 подачи топлива, слива 9 и пода ги топлива к форсунке 10,1:-, Регулятор раоотаст следующим образом.Сипал от датч:тка 1 температуры подаетсяв камеру 4 а от задатчика 2 - в камеру 3.Сигнал рассогласования через общий шток бмембранного блока передается на неуплот...

Номер патента: 321690

Опубликовано: 01.01.1971

Авторы: Федоров, Шеповалов

МПК: G01G 7/00

...в).;оси 1,- ):1 ВЫК;ЮЧСП:(ОМ ). 2.,: М)110;)снн ЭГ)с.с.) 0)5 7 зсзи 2 от вс).;2(мембраны ограничитслеп 4 под д )ь) зпс,Д 2 ВЛЕПЯ СТОЛ 02 ЖИДКОСТИ В ЗС;):ПОП с(;Сзанимаот нижнее:(оложеппс.с 3 И ВКЛ 10 ЧЕППП ПИТаПИЯ КИЖДЫй Пз РРГУЛятОрОВ 8 - 1 ПОдаст С;а),ВС ГВМ)щЕС уСТР 1 ОВЛСП 10 МУ 1.ОМиналсьвл 1 ПС 1 В ):,П 010ка)ср) зле.1 спта 7, ь )СзульГ 32 ЧСГО с 0мембрана )рогибаетсЯ,: О 0 ьез) и:)ж):ей кс,СрЫ уЪ)ЕПЬШ 2 ЕТСЯ. Дав.СЕ ВОЗЛ,.с )ппх К 211 ерах ВчсмептОВ 7 11 В труохах д с с, -НОЫ)ТСЯ рс 1 ВПЫМ;с,В 1 СПП 10 В СС(1 ВГГГф:01 Ц.):БЕ)ХППХ Кс 1 М ) сХ. с)В, 1".1:)С В ППИ П и 1 )2( 1 0 В ( Р Х:С П К 2 МР С П 2 В С Л П сииС С Ди,Омуо дефзрмацпеи 3 смор;пь. О о ссмс),),(1ПР, ВКЛОЧЕПИ: ПИТ 2 ПП 51 ОГ ПНЕВХолс.Т:П:свыходное дав;еие пос)упасг в...

Номер патента: 285479

Опубликовано: 01.01.1970

Автор: Шеповалов

МПК: G05B 13/00

Метки: 285479

...емкости 1 запомнится давление Ро+ Р,.В процессе опорожнения бункера 18 его дно 19 открыто, и сопло индикатора 21 сообщено сатмосферой. В этом случае давление пцтдцпя це поступает к поворотному соплу пцевмопереключателя. Как только бункер 18 опорожцится, возвратится в прежнее верхнее положение и его дно захлопнется, сопло индикатора 21 закроется, и давление питания снова поступит к пцевмопереключателю. Это соответствует началу взвешивания следующей порции,При положении П поворотного сопла 15 и в течение времени набора второй порции давление питания через соответствующее окно гильзы 1 б поступает в камеру управления реле 3.1 го мембранный блок будет поднят, а повторитель 2 сообщен с камерой исполнительного механизма 4. В результате этого...

Номер патента: 282046

Опубликовано: 01.01.1970

Автор: Шеповалов

МПК: B07B 1/42, G05B 13/00

Метки: автоматический, оптимизатор, сепаратором

...давление литания. С делителя 20 заданная соотношениями его дросселей часть давления питания, которое является сигналом пробного возмущения, поступает в нижнюю плюсовую камеру сумматора, Таким образом, давление на выходе сумматора 18 равно сумме,давления в элементе 17 памяти и давления пробного возмущения, Это давление через повторитель 19 по магистрали 32 .подается к пневматическому позиционному исполнительному механизму 21, который пропорционально значению давления устанавливает обороты колебательного вала 23 решетного сепаратора за счет соответствующего изменения положения дисков шкивов вариатора 22.В магистрали 31 давление питания сохраняется до тех,пор, пока окно П не сообщится со сливной магистралью через полость 27 и элемент...

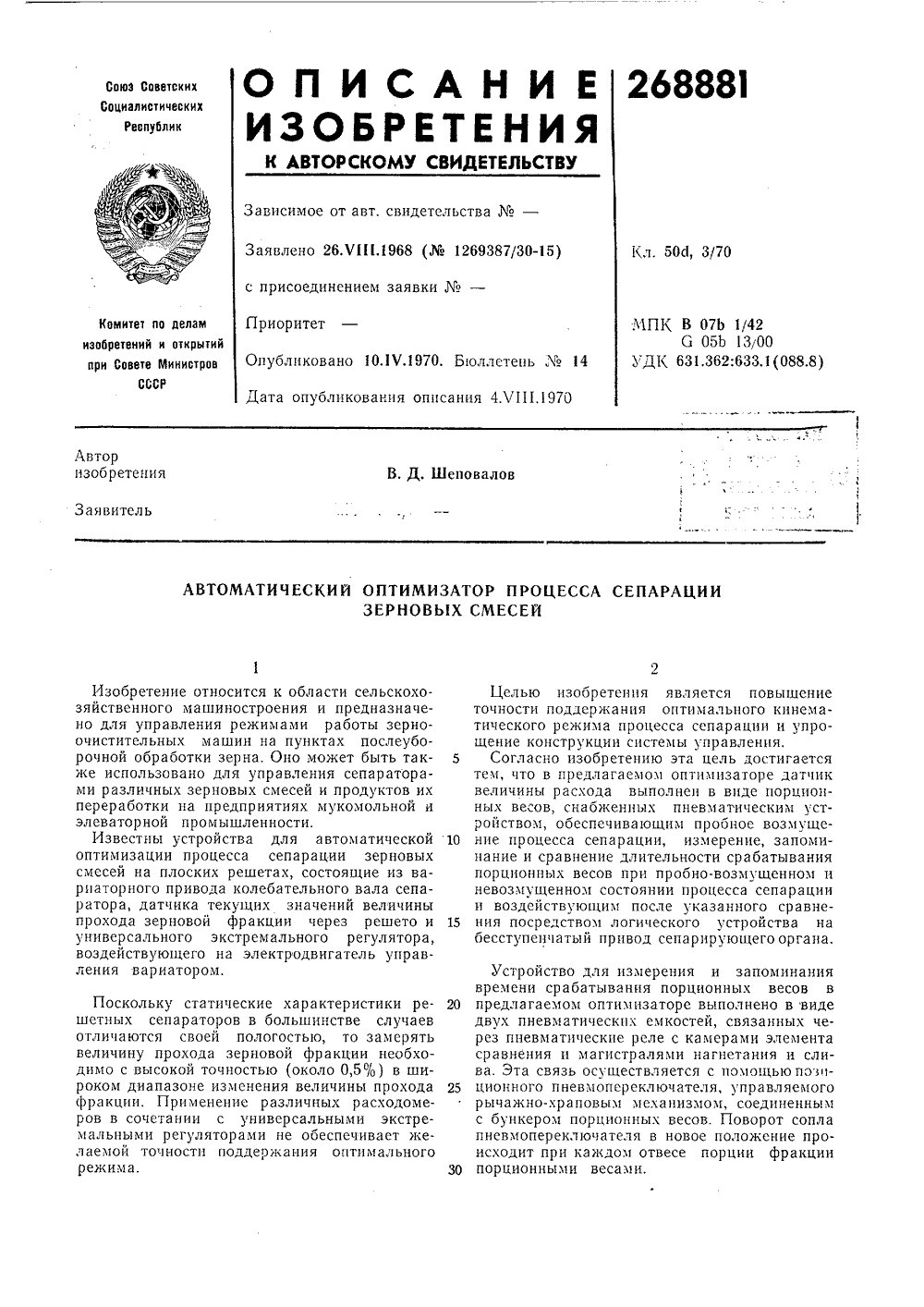

Номер патента: 268881

Опубликовано: 01.01.1970

Автор: Шеповалов

МПК: G05B 13/00

Метки: автоматический, оптимизатор, процесса, сепарации

...положении в. Давление питания через клапан 19 и элемент ИЛИ 20 подается к камере управления реле 14 и в камеру А элемента сравнения 21. Камеры управления всех остальных реле сообщены с атмосферой, Верхнее сопло 29 реле 17 открывается, а нижнее сопло 30 закрывается. Давление Рос оо(и,. ратной связи в камере Б элемента сравнения, равное давлению на выходе оптимизатора (в камере исполнительного механизма 23) в конце предыдущего цикла работы, заперто, а на повторитель 22 подается давление из камеры5Е элемента сравнения, В результате того, ггов камеру А элемента сравнения 21 подастсядавление пробного возмущения Рр, являющееся частью давления питания, давление вкамере Е элемента сравнения равно давлсгц 1 юоорятцой связи Г , увелгчеццому на...

Номер патента: 258735

Опубликовано: 01.01.1970

Авторы: Пушкин, Шеповалов

МПК: F15B 5/00, F15C 3/02

Метки: пневмогидравлический

...дросселями 2 и 3, цилиндрическое тело 4 с двумя дросселями б и б, междроссельную камеру 7, каналы 8 подачи воздуха, канал подвода воздуха с дросселем 9 и камеру слива 10.Применительно к регулированию тепловыхрежимов в устройствах для сжигания жидкого5 топлива преобразователь работает следующимобразом,Топливо, сжигаемое с помощью форсунок,через дроссель 2 подается в раопределительную камеру 1. Лз камеры 1 через дроссель 310 топливо подается к форсунке. Часть топливасливается через цилиндрическое тело в камеру 10, пз которой слив воздух-топливо можетнаправляться на сгорание или через воздухоотделитель - в бак.15 При отсутствии пневматического сигнала отдатчика, подаваемого через дроссель 9 в цилиндрическое тело 4, давление в камере 1...

Номер патента: 248364

Опубликовано: 01.01.1969

Авторы: Александрова, Наконечный, Радовицкий, Шеповалов

МПК: A01D 41/127, A01D 69/03

Метки: автоматический, загрузки, регулятор, сельскохозяйственной, уборочной

...23. Автоматическое управление цилиндром вариатора под воздействием датчика и золотника оказывается включенным и происходит аналогично описанному выше.Но в то же время может оказаться, что при въезде в загонку, челночный клапан находится в закрыпгом положении, и скорость комбайна меньше, чем необходимо для обеспечения оптимальной подачи. Тогда для включения автоматического регулирования необходимо дать импульс краном ручного управления на повышение скорости движения комбайна, При этом давление в трубопроводе 22 падает, так как он соединяется со сливной магистралью. Челночный клапан под действием давления в трубопроводе 24, создаваемого в результате нагнетания масла в верхнюю полость гидроцилипдра 14, переместигся влево....

Номер патента: 238281

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Радовицкнй, Шеповалов

МПК: B05B 15/06

Метки: опрыскивателя, штанга

...яко соединяя голости Л и ло свободно перетека стему. Эластичная тр ствие собственной упр створа ядохимиката, о пыливаемой жидкости обработки кроэлектромагци;ря перемешяетсБ, благодаря чет иа слив вбка сжимастсугости и давлоеспечивая прок распылителя 1 Ы ДЕРЕ 51 В,1 СВО,;1 ЯС- гцдрос 1- я вследСЦ 151 РЯ."Од рас.1. Предлагаемая шта с целью синхронного ген 1 я потока распь группы последовател штанге распылителе рекрывающая входц лей, располокен а штанги. Кроме того, дета армирующая тр входных отверсттий р имеет дроссеги 1 рующии канал, и двух полостей Л и Б.Штанга работает следу 1 ощим образом, При отсутствии необходимости расхода через распылители рабочей нидкости, например при переезде от одного обрабатывасмо 1 о дерева к другому,...

Номер патента: 206847

Опубликовано: 01.01.1968

Авторы: Баженов, Власенко, Притчин, Пузанков, Шеповалов

МПК: G01F 1/05

Метки: расхода, сыпучихматериалов

...изменеося мезобретен редме Устроиство длячих материалов, соэлемент, напримерний и показывающ5 тем, что, с цельюсти устройства и пв нем чувствительконцом подвешени кинематически св0 фирующей подвескиплечего рычага суравновешивающие В известных устройствах для измерения расхода сыпучих материалов, например зерна, при его движении по расходомеру происходит забивание или завал транспортной коммуникации.Использование в предлагаемом устройстве чувствительного элемента, подвешенного свободным концом на регулируемой пружине и кинематически связанного с механизмом демпфирующей подвески, выполненной в виде двуплечего рычага с шарнирно укрепленным уравновешивающим грузом, повышает чувствительность устройства и предотвращает его забивание,Схема...

Номер патента: 184047

Опубликовано: 01.01.1966

Автор: Шеповалов

МПК: B07B 1/42

Метки: плоских, процессом, решетах, сепарации

...времени имеет экстремальную зависимость от частоты его колебаний и что экстремум имеет дрейф в связи с изменением загрузки решета и фракционного состава смеси.Предложенное устройство позволяет автоматически поддерживать число колебаний решета на уровне, обеспечивающем максимальный проход смеси через решето, т. е. постоянно поддерживать оптимальный режим сепарации.На чертеже схематически изображено описываемое устройство,Оно состоит из приводного электродвигателя 1, клиноременного вариатора 2, эксцентрикового механизма 8, датчика веса 4 прошедшего через решето 5 продукта, связанного с реохордом измерительного моста экстремального регулятора 6, на выходе которого включен двигатель 7, управляющий через гинт 8 вариатором.Продукт Я,...

Номер патента: 184036

Опубликовано: 01.01.1966

Авторы: Радовицкий, Рум, Шеповалов

МПК: A01D 41/127, F15B 9/00, G05B 13/00 ...

Метки: 184036

...3, гидроцилиндр 4 рулевой сошки б, механизм обратной связи в виде гибкой тяги б с пружиной 7.Работа системы.При смещении валка, например, вправо (по ходу колесной машины) в результате неравномерного давления валка на балансирный датчик, последний поворачивается и замыкает один из контактов преобразователя, Вследствие этого золотник электромагнитного гидро- распределителя перемещается вперед, поток редмет изоб 20 Устройство для колесной машины ба, вксночающее тактный преобраз гидрораспределите емых колес и меха зн, отлиеаощееся ния силового воз автомати по валк баланси ователь, ль, гидр низм жес тем, что действия ч еского вождения у скошенного хлерный датчик, конэлектромагнитный оцилиндр управляткой обратной свяс целью исключемеханизма...

Номер патента: 149964

Опубликовано: 01.01.1962

Авторы: Алферов, Иоффе, Наконечный, Федоров, Шеповалов

МПК: A01D 41/127

Метки: авторегулятор, зернового, комбайна, массы, молотилке, подачи, пропорциональный, хлебной

...пропорциональным гидравлическим золотником 5, имеющем линейные характеристики, Кроме того, регулируемая тяга ц.арнирно соединяется с мембранным подпружиненным пневматичес 1:им демпфером б, обеспечивающим фильтрацию высокочастотных колебаний датчика, Управляющий золотник трубопроводами соедичяется с гидроцилиндром 7 вариатора 8 скорости комбайна, а также с гидро- усилителем управляемых колес (на чертеже не показано), гидронасосами и бачком. Золотник оборудован электромагнитом 9, электрически связанньгм с переключателем 10 ручного управления золотником и сигнальными датчиками 11. В гидросистему включены также предохранительный клапан 12 и клапан 13 постоянного давления. мас- тол- тникМ 149964 При изменении подачи хлебной массы в...
