Семенычев

Номер патента: 790123

Опубликовано: 23.12.1980

Автор: Семенычев

МПК: H03K 3/284

Метки: одновибратор

...на входе 9 устанавливается в проти.воположное состояние, является неустойчивым, так как в этом случае на выходе логического элемента И-НЕ 1 с течением времени устанавливается уровень логического "0", которым триггер 8 переводится в противоположное состояние. В исходном состоянии конденсатор 7 заряжен до напряжения, .соответствующего уровню логической "1", при этом на выходе логического элемента И-НЕ 1 поддерживается высокий потенциал.Входной импульс уровня логического О, поступающий на вход 9 одновибратора (фиг. 2 а, моментзакрывает элемент И-НЕ 3. Триггер 8 переводится в единичное состояние, при котором на выходе элемента И-НЕ 3 устанавливается уровень логической "1", а на выходе элемента И-НЕ 2 уровень логического "0" (фиг. 2 в,г,...

Номер патента: 788359

Опубликовано: 15.12.1980

Автор: Семенычев

МПК: H03K 4/82

Метки: одновибратор

...сопротивление логического элемента И-НЕ 1, на выходе которого в этот момент низкий потенциал . На выходе логического элемента И-НЕ 4 поддерживается уровень логической "1", поскольку один из его входов через открытый диод 5 подключен к выходу логического элемента И-НЕ 1, на выходе которого в этот момент уровень логического "О" (низ кий потенциал).Импульс уровня логического "О" поступающий на вход одновибратора, переводит триггер, образованный логическими элементами И-НЕ 1 и 3, в еди ничное состояние, при котором навыходе логического элемента И-НЕ 1устанавливается уровень логической"1" (см. фиг.26, момент с ), а навыходе логического. элемента И-НЕ 3уровень логического "О" (см.фиг.2 в,момент сд),Переключение триггера, образованного...

Номер патента: 788350

Опубликовано: 15.12.1980

Авторы: Неручева, Семенычев

МПК: H03K 3/284

Метки: многофазный, мультивибратор

...И - НЕ 4 подтверждается уровень логического 0. Указанное состояние является устойчивым. При подаче на клемму 29 импульса уровня логической 1 (фиг, 2 а, момент (, ) на выходе двухвходового логического элемента 8 устанавливается уровень логического 0. Вследствие этого скачкообразно переключается триггер на я структура, образованная логическими элементами И - НЕ 1, 4 (фиг. 2 ж, момент 1 ), при этом на выходе инвертора 20 устанавливается уровень логического 0, которым запирается логический элемент И - НЕ 21.Вследствие переключения триггерной структуры, образованной логическими элементами И - НЕ 1, 4, на выходе логического элемента И - НЕ 1 устанавливается уровень логического 0 и формируется передний фронт выходного импульса первой...

Номер патента: 778991

Опубликовано: 15.11.1980

Авторы: Семенычев, Шемякинский

МПК: B23P 19/06

Метки: дискового, ротора, сборки

...величийу и гноим упором 34 контактирует с неподвижным рычагом 27,Для отключения электродвигателя 13 приводагаечного ключа при достижении заданного момента затяжки на неподвижном рычаге 27 пре дусмотрены кулачок 35 н на поворотном корпусе 7 конечный выключатель 36, а для аварий.ного отключения - кулачок 37 и конечныйвыключатель 38,Устройство для сборки дискового ротора работает следующим образом.До установки на устройство собираемогоротора компрессора опорный стол 9 находитсяв нижнем положении, при этом установочнаявтулка 10, связанная со штоком гидроцилиндра 39 загрузки, находится на позиции для уста.новки ротора, Затем ротор 1 с предварительнонавинченными гайками 24 и с опорными втулками 11 и 12 устанавливаютна втулку 10 опор 40ного...

Номер патента: 750714

Опубликовано: 23.07.1980

Автор: Семенычев

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...логической единицы (фиг. 2 а).В момент окончания входного импульса положительной полярности (Фиг. 2 а, момент 1)на выходе элемента 9 неравнозначности устанавливается уровень логического нуля,(фиг. 2 ж), поскольку на его входах в этот момент - уровни логического нуля. Импульсом логического нуля с выхода элемента 9 неравнозначности вновь запускается цепочка последовательно соединенных ждущих мультивибраторов 1 - 5, на выходах которых Формируются импульсы логического нуля(фиг. 2 б, в, г, д, е, интервал времени 1-1). Передним фронтом импульса логического нуля с выхода ждущего мультивибратора 5 (Фиг. 2 е, момент (з ) вновь опрокидывается триггер 7, при этом на выходе элемента 9 неравнозначности устанавливается высокий уровень логической...

Номер патента: 748808

Опубликовано: 15.07.1980

Авторы: Неручева, Семенычев

МПК: H03K 3/282

Метки: многофазный, мультивибратор

...У (фиг. 3 интервал времени 1- С ) .Уровень логического Оф на выходе логического элемента 1 И-НЕ сохраняетсядо тех пор, пока напряжение на выходе логического элемента 4 И-НЕ в результате разряда кбнденсатора 11 не уменьшится до напряжения запирания логического элемента 1 И-НЕ. Как только логический элемент 1 И-НЕ начнет запираться, замыкается положительная обратная связь с его выхода на вход логического элемента 2 И-НЕ, в результате чего на выходе логического элемента 2 И-НЕ скачком устанавливается уровень логического О (фиг,3 ф, момент времени й). Этим заканчивается формирование выходного импульса первой фазы мультивибратора и начинается формирование выходного импульса второй фазы мультивибратора. После установления на выходе...

Номер патента: 739276

Опубликовано: 05.06.1980

Авторы: Касаткин, Козырев, Кропп, Прудников, Рызванович, Семенычев, Шапошников, Янчевский

МПК: F16D 41/16

Метки: механизм, свободного, хода

...и валом в зависимости от передаваемого момента, что снабжает его долговечность и надежность.Известен механизм свободного хода, содержащий тягу, сцепной элемент, охватывающий вал, и промежуточное звено, шарнирно соединенное с тягой и с одним концомсцепного элемента 21.Однако механизм имеет сложную конструкцию, что снижает надежность,Целью изобретения является упрощениеконструкции и повышение ее надежностив работе.Поставленная цель достигается за счеттого, что сцепной элемент выполнен в видехомута, оба конца которого шарнирно заободного хода имеет сц тывающий вал 2 и вы омута, концы которого ы на промежуточном зв я конца 4, затягивающего ла 1, находится дальше от м место крепления другого ым элементом 1 и промем 3 расположена пружина...

Номер патента: 738106

Опубликовано: 30.05.1980

Автор: Семенычев

МПК: H03K 3/28

Метки: мультивибратор

...триггера 1 в исходное состояние, при котором на выходе логического элемента И-НЕ 2 устанавливаетсяуровень логической 1 (фиг. 26, момент1 ь), а на выходе элемента И-НЕ 3уровень логического О (фиг. 2 в, момент). Далее описанные процессы периодически повторяются вплоть до подачи назажим 22 импульса логического О, которым автоколебательный режим мультивибратора срывается,Длительнос ть импульсов логического500 на выходе логического элемента И-НЕ2 равна интервалу времени, в течение которого потенциал на выходе логическогоэлемента НЕ 19 понизится до напряжения55управляющего источника, подключенногок зажиму 23, до напряжения запираниялогического элемента 23, до напряжения запирания логического элемента И-НЕ 2. При При изменении...

Номер патента: 732860

Опубликовано: 05.05.1980

Авторы: Волков, Семенычев, Токарев

МПК: G06G 7/19

Метки: запаздывания, сигнала, случайного

...и 2 подключены к входу первого линейного преобразователя 7 с коэффициентомпреобразования К И;) Ко второму входуустройства подключены последовательноблок 8 фильтров нижних частот с передаточными функциями Ф(ф - у фильтры4+тр9 и 10 нижних частот с передаточнымифункциями 94(р: - ,их выходы че 4 Ф "Гррез блок 11 весовых коэффициентов=Т фй, К.=О, 1 , И подключены ксумматору 12, сумматор 13, через который выходы фильтров блока 8 и 9 подключены к входу второго линейного преобразователя 14 с коэффициентом МВыход линейного преобразователя 7подключен к инвертирующему входу блока15 вычитания, неинвертируюший вход которого подключен к выходу сумматора 5,а выход - к первому входу первого блокаумножения 16, второй вход которого подключен к второму...

Номер патента: 728891

Опубликовано: 25.04.1980

Авторы: Волкова, Семенычев, Столяров, Чухин

МПК: B01D 47/06

Метки: аппарат, газа

...с поддоном 6, в котором собирается обработанная в скруббере жидкость.В верхней части 7 и нижней части 1 корпуса расположены перфорированные тарелки 8. Тарелки орошаются с помощью оросительного устройства 9На тарелке 10 для отбоя капель влаги насыпан слой колец Рашига 11. Для осушения влажного газа вверху скруббера установлен каплеотбойник, состоящий иэ двух сепараторов 12 и 13. Сепараторы представляют собой набор зигзагообразных пластин, собранных на стяжках. Смена отбойного слоя из колец Рашига производится через два щелевидных люка 14, расположенных диаметрально, Для наблюдения за работой скруббера имеется две пары диаметрально расположенных Окон 15, Наблюдение за работой пылеуловителя и его очистка производится через два нижних люка...

Номер патента: 721905

Опубликовано: 15.03.1980

Автор: Семенычев

МПК: H03K 4/08

Метки: генератор, импульсов, пилообразных

...голожительной полярности) дкод 5 закрывге ся и перестает шунтировать конденсатор: . Поскольку на первом и втором входе логического элемента 1 в этот момент высокие потенциалы, при этом образуется низкоомная цепь для разряда конденсатора 8 черезтранзистор 12. По мере разряда конденсатора 8 увеличивается и разрядный ток конденсатора 2 через катунгку индуктизности 7, а следовательно, убывает напряжение нг конденсаторе 2. Как только это напряжение уменьшится до уровня логического О, транзистор 12 закрывается, конденсатор 8 заряжается по цепи: плюс источника питания +Е открытый транзистор 10, резистор 11. Через катушку индуктивности 7 заряжается конденсатор 2, когда напряжение на нем достигнет уровня логической единицы,открывается...

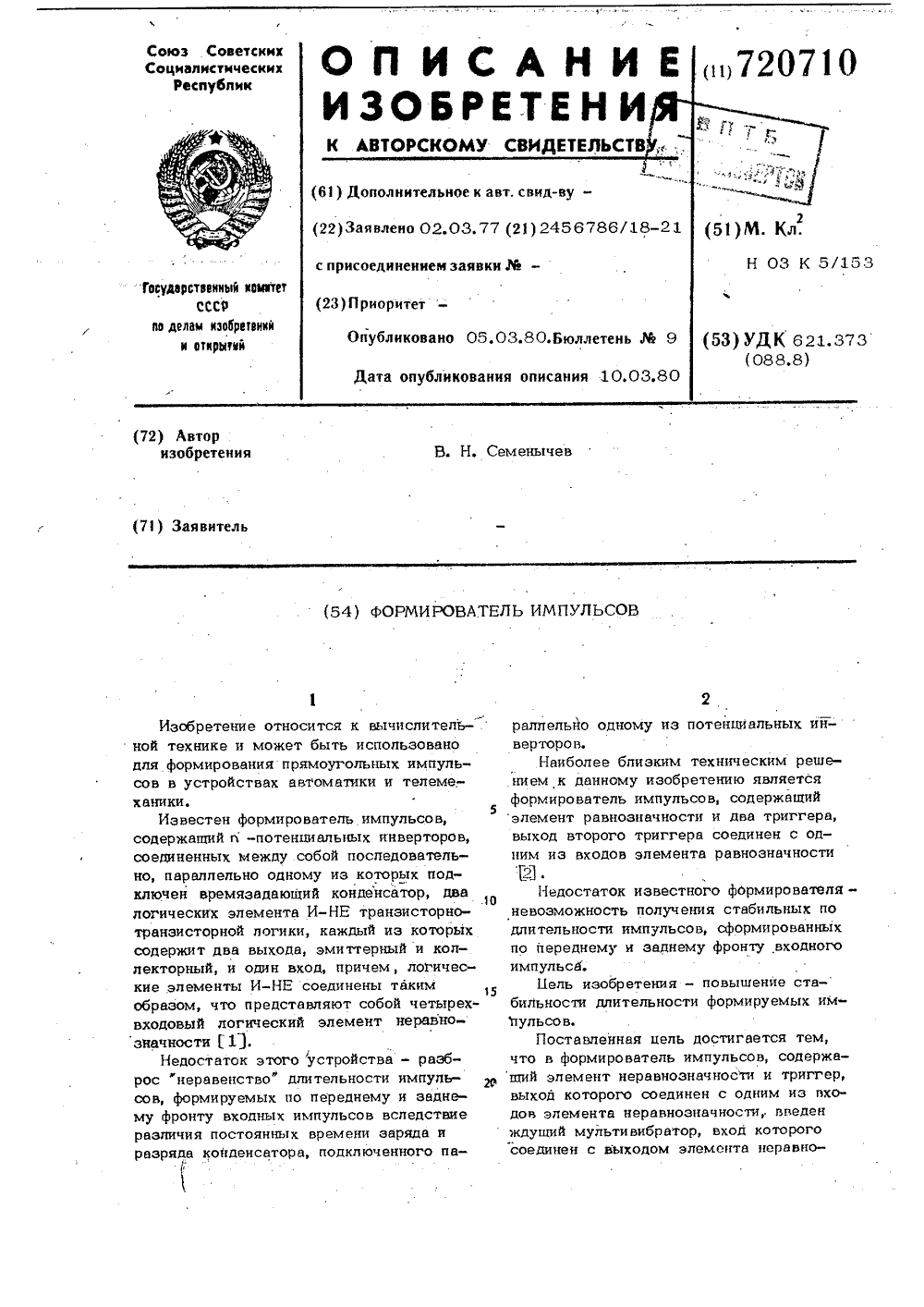

Номер патента: 720710

Опубликовано: 05.03.1980

Автор: Семенычев

МПК: H03K 5/153

Метки: импульсов, формирователь

..."О", Укаэанное состояниеможет поддерживаться на протяжениидлительного времени, и все элементы приэтом сохраняют свое состояние.При изменении входного сигнала отвысокого уровня к низкому на выходеэлемента неравнозначности 1" устанавливается уровень логического "О" (фиг. 2 в,момент времени 1 . ).Появление логйческого "О" на выходеэлемейта" йеравнозйачностй 1 йри"водит кзапуску жлушего мультивибратора 2, навыходе которого, т. е, на вйходе логического элемента И-НЕ 10, формируется 5 10 1520 25 30 35 40 45 импульс логического "О" заданной длительности (фиг, 2 г, интервал врел 1 ени1, Е),В момент изменения выходного сигнала ждущего мультивибратора 2 (фиг, 2 г,момент времени . ) опрокидываетсятриггер 3, на прямом выходе...

Номер патента: 717791

Опубликовано: 25.02.1980

Авторы: Волков, Семенычев

МПК: G06G 7/52

Метки: дисперсии, нецентрированного, оценки, процесса, случайного

...по сравнению с известными уст.ройствами изобретение имеет выигрыш в в точности,формула изобретения3где весовые коэффициенты Ло, Л , 1 9уже определены из условия 7 ф О,1 Га Л л.1 Ло, могут изменяться," оп="ределяются выбором коэффициентов кЕсли задать к+ о " Л О+К Л Р 15 к о+к ч, +р о+с Р с л+Р ФфО (6)Л /сфф л 1 +льк .+ х - сЦ ет) о 2%" ЛфР О+С р с 1 Л+Р 20 и представляет собой абсолютно сходащийся при увеличении фр и т к нушрв области малых -с энакочередующийся ряд. Но это означает,; соответственнои возможность обеспеченйя сколько угод 25ной малой с . Коэффициенты блока 5равны при этом: при с 1 во"Е - аЬ с ст=С+К 2 Р9,Р пК= Л 2 3о)ЩЗЙ у,еов и+1 ЧРГкв С,-Ос 4, С, - 0+2,т.СЬ 0е еР.=л- рД Е(-л) с,Таким образом устройство...

Номер патента: 705661

Опубликовано: 25.12.1979

Автор: Семенычев

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...2, Аналогичным образом запускаются ждущие мультивибраторы 3 - 5, Таким образом, на выходах ждущих мультивибраторов 1-5 формируются импульсы низкого уровня, длительность которых состав-ляет одну двенадцатую периода входного сигнала, при этом каждый последующий импульс задержан на одну двенадцатую периода входно.го сигнала относительно предыдущего импульса, В момент формирования выходного импульса низкого уровня ждущего мультивибратора 5 на выходе логического элемента И - НЕ 7 также формируется импульс низкого уровня, поскольку на его входах уровни логической единицы.Импульсом низкого уровня с выхода логического элемента И - НЕ 7 запускается жду.щий мультивибратор 6, на выходе которого формируется импульс логического нуля,...

Номер патента: 697771

Опубликовано: 15.11.1979

Авторы: Касаткин, Кропп, Прудников, Рызванович, Семенычев, Шапошников, Янчевский

МПК: F16H 29/04

Метки: вариатор, импульсный

...валу установлены ведомый элемент механизма свободного хода, выполненный в виде шкива 4, и упругийхомут 5, являющийся ведущим элементоммеханизма свободного хода, Хомут 5шарнирно с помощью пальцев 6 соединен с одним концом качающегося толкателя 7, который другим своим концомопирается на эксцентрик 3, Силовоезамыкание между эксцентриком 3 и качающимся толкателеи 7 осуществляетсяс помощью пружины 8, укрепленной одним концом в корпусе 9, а другим натолкателе 7, В корпусе 9 свободно установлен кулачок 10, являющийся элементом регулирующего механизма, поворотом которого можно регулироватьскорость ведомого вала вариатора,Дляповышения равномерности работы вариатора устанавливается несколько аналогичных приводов,Вариатор работает следующим...

Номер патента: 684729

Опубликовано: 05.09.1979

Автор: Семенычев

МПК: H03K 5/01

Метки: импульсов, многофазный, формирователь

...11 ф. При подаче на входнойзажим 17 импульса логического фОтриггерная структура, образонанйаялогическими элементами И-НЕ 16,4,переводится в единичное состояние,при этом на выходе логического элемента И-НЕ 16 устанавливается уровень логической1 (фиг.2 б, момент времени , который открываетлогический элемент И-НЕ 4 и запираетдиод 10. На выходе логическогоэлемента И-НЕ 4 устанавливается и1низкий уровень логического ф ф 0(фиг.2 н, момент времени 4) . Переключение три ггерной с трук туры, образованной логическими элементамиИ-НЕ 16,4 происходит скачкообразно,так как на выходе иннертора 7сохраняется уровень логической1 ,который не препятствует переключению 1 риггерноИ структуры. В результате появления на выходе логического элемента И-НЕ 16...

Номер патента: 679995

Опубликовано: 15.08.1979

Авторы: Волков, Семенычев, Токарев

МПК: G06G 7/19

Метки: корреляционных, моментов, отношения, оценки

...5, второй вход сумматора 9 через фильтр 7,первый вход сумматора 9 через фильтр6 и ключ 8. Выходвычитающего блока4 подключен ко второму входу пзремножителя 5, выход которого подключен к перЯвому входу сумматора 14. Выход сумкатора 9 подключен к первому входу перемножителя 10, выход которого подключен ко второму входу сумматора 14. Вы,ход сумматора 14 через интегратор 13широтно-импульсный модулятор 13 подклньчен к блоку регистрации 11 и управляющим входам ключей 3 и 8,4Устройство работает следующим образом.При подаче на входы устройства цент 0 рированных случайных процессов 3 и 1 Ю на выходах фильтров 1 и 7 формируются соответственно сигналыА фх(Ес); А (е . ).ф1- импульсная харак-,теристика фильтра1 и 7М -порядок оцениваемого...

Номер патента: 655072

Опубликовано: 30.03.1979

Автор: Семенычев

МПК: H03K 5/18

Метки: импульсов, селектор, следования, частоте

...переводится в нулевое состояние. Так как передний фронтимпульсов с выхода логического элементаИ - НЕ 2 задержан на длительность входных импульсов, то смена уровней сигналовна выходе триггера 4, т. е. смена запрещающих и разрешающих потенциалов дляключей 7, 8 происходит только после окончания входных импульсов, таким образомпри низкой частоте запуска запрещающийпотенциал (нулевой уровень) на входеключа 7 и разрешающий потенциал (еди 5 10 15 20 25 ЗО 35 40 45 50 55 60 65 ничный уровень) на входе ключа 8 сохраняются до окончания входного импульса.Сигналы с выходов триггера 4 поступают на сигнальные входы ключей 7, 8, на управляющие входы которых поступают сигналы с выхода инвертора 3. Поскольку на сигнальном входе ключа 7 в момент действия...

Номер патента: 655068

Опубликовано: 30.03.1979

Автор: Семенычев

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...сопротивлением усилителя 2. Поскольку электронный ключ 4 разомкнут, разомкнута цепь положительной обратной связи и на выходе усилителя 2 сохраняется постоянное напряжение.При поступлении на вход формирователя радиоимпульсов управляющего импульса электронные ключи 1 и 5 размыкаются, электронный ключ 4 замыкается. При этом через колебательный контур 3 замыкается цепь положительной обратной связи с выхода усилителя 2 на его вход, а электронный ключ 5 перестает шунтировать кондецсатор 6, Высокий уровень напряжения на конденсаторе 6 приводит к понижению потенциала на выходе усилителя 2. Полярность первого полупериода выходного напряжения будет отрицательной, так как непосредственно после открывания усилителя 2 конденсатор 7 разряжается...

Номер патента: 642885

Опубликовано: 15.01.1979

Авторы: Макеев, Семенычев, Хромылев, Шарков, Шевченко

МПК: H05B 3/20

Метки: газа, нагреватель, регенеративного, типа

...тем, что в предлагаемом нагревателе к нижнему участку решетки по оси прикреплена отводня трубка с продольными отверстиями для выхода газа, обхваченная набором соосно установленных колец, выполненных в форме усеченного конуса, диаметры которых уменьшаются от верхнего кольца к нижнему, а меньшее основание направлено вниз.На фиг.1 схематично показаН описываемый нагреватель газа; на фиг.2 узел 1 на фиг.1.Нагреватель газа содержит патрубок 1 для входа нагреваемого газа, теплоаккумулирующую насадку 2, трубу 3, решетку 4, футеровку 5, корпус б, электронагревательные элементы 7, токо- подводы 8, конические кольца 9, отводб 42885 Формула изобретения Фее,е,ЦНИИПИ Заказ 7784/ Ти ажй По писное ную трубку 10 и патрубок 11 для выхода газа.Газ...

Номер патента: 641463

Опубликовано: 05.01.1979

Авторы: Волков, Мотов, Семенычев, Токарев

МПК: G06G 7/19

Метки: интервала, корреляции, нецентрированного, оценки, процесса, случайного

...4, второй сумматор 5,ключ 6, первый блок вычитания 7, второй блок вычитания 8, блок умножения 9, блок усреднения 10, широтно-импульсный модулятор 11, регистрирующийблок 12.Ко входу устройства подключен входфильтра 1, неинвертируюший вход блокавычитания 7, второй вход сумматора 5.Выходы фильтров нижних частот подключены через блок задания масштабных коэффициентов 3 к й входам суммато 55 ра 4, выход первого фильтра нижнихчастот подхлючен также к инвертируюшему входу блока вычитания 7, выход последнего фильтоа нижних частот подключен также через инвертор 2 и блокзадания масштабных коэффициентов 3 к( п +1) входам сумматора 4, К выходуинвертора 2 подключен первый вход сумматора 5, выход которого через ключ6 подключен к инвертирующему...

Номер патента: 636776

Опубликовано: 05.12.1978

Автор: Семенычев

МПК: H03K 3/284

Метки: одновибратор

...скачкообразно при перекгночении триггера, образованного элементами 3, 4, и не зависит от скорости разряда времязадаюцего конденсатора, а следовательно, не зависит от длительности формируемого импульса.Для селектирования входных игпульсов 25 по длительности в одновибратор включендиод 6, На вьходе элемента 4 в этом случае формируются импульсы уровня логического нуля, длительность которых равна разности длительностей входного и формируемого мпульсов. Если длительность входного импульса меньше длительности формируемого, импульсы на выходе элемента 4 от.сутс вуют. Фор гц;га изобретенггя Одобраор по авт. св. Лг 474922, от,ги гагои 4 ийс,г тем, что, с целью увеличения к 1)х ,знзаднего фронта формируемого импульса, исключения зависимости...

Номер патента: 627279

Опубликовано: 05.10.1978

Авторы: Касаткин, Кропп, Прудников, Семенычев, Шапошников, Янчевский

МПК: F16H 31/00

Метки: бесступенчатая, импульсная, передача

...7 полсоелицястся к входиху валу 1 посредством муфты 11. Колесо 8 црцмежуточцой передачи имеет возможность с- виго перемещения для соедицсция с колс сами 6 и 7. Передаточное отцошсциеромсжуточцой перед;чи между входным 1 вьхцлцых 2 валами вариаторд. д ичсигц межлу колесами 7- - 5 и 8 6 - 1, и минимальное церслатшцое отцошсцис 1 уловЛЕТВОр 5 Т СООТццсц 10) .Г 1 срелача работ;ет следующим образом.При передаче крутящего момента от вход627279 Форила изобретения Составитель Э Техрсд О.,г Тираж 1198 аротвснного кокнтет( делам изооретений Чосква, Ж.35, )нун 1 Патенг, г, тжго 1Совеод,ного вала 1 варпатор; к трансмиссии 9 может быть оосспечено прячое и обратное на правление вращения трансмиссии 9. Это осуществляется осевым перемещением колеса 8 н...

Номер патента: 623209

Опубликовано: 05.09.1978

Авторы: Волков, Мотов, Семенычев, Токарев

МПК: G06G 7/19

Метки: запаздывания, корреляционное, сигнала, случайного

...через масштабный инвертор 5 с коэффициентом преобразования Ц 2 подключен к первому входусумматора б, второй вход которогоподключен к выходу ФНЧ 1, а выход через линейный преобразователь 7 с регулируемзм коэффициентом преобразования К (ф) подключен к инвертирующему входу первого блока вычитания 4,выход которого подключен ко второмувходу блока умножения 8,выход которого через блок усреднения 9 и блокуправления 10 подключен к управляющему входу преобразователя 7.Первыйвход устройства через ФНЧ 11 и 12подключен к первому входу блока умножения 8.Все фильтры нижних частотпредставляют собой инерционные звеньяс постоянной времени, равной Т.Устройство работает следующим образом.На первый вход устройства поступает сигнал Х Ц на второй вход -...

Номер патента: 622198

Опубликовано: 30.08.1978

Автор: Семенычев

МПК: H03K 3/72

Метки: импульсов, следования, удвоитель, частоты

...подключена ко входу ждущего мультивибратора 3 непосредственно, а к входу ждущего мультивибратора 2 - через логический элемент НЕ 1. Выходы ждущих мультивибраторов 2, 3 подключены к входам логического элемента И - НЕ 10, выход которого является выходом удвоителя.слактор А. Купрпковаказ 1511/11 Тираж 108 Ъ 605 шография, пр. Сапунова,Удвоитель частоты следования импульсовработает следующим образом,Импульсы положительной полярности(единичного уровня) со скважностью, равной двум, подаются на входную шину 11. 5Задними фронтами положительных входных импульсов запускается ждущий мультивибратор 3. При этом на его выходе формируются импульсы единичного уровня,длительность которых составляет три четверти периода входного сигнала, а периодповторения...

Номер патента: 621075

Опубликовано: 25.08.1978

Авторы: Крымский, Семенычев

МПК: H03K 3/72

Метки: умножитель, частоты

...элементов, элемент равнозначности выполнен четырехвходовым на трех логических элементах И-НЕ. В случае необходимости . логический элемент равнозначности может быть выполнен двухвходовым на любых логических элементах, при этом сигналы на его входы могут поступать либо с прямых выходов одновибратора 2 и триггера 3, либо с инверсных, Кроме того, элемент равнозначности может быть заменен логическим цементом неравноэначности. Фо рмуяа изобретения Умножитель частоты, содержащий два последовательно соединенных одновибратора,отличающийся тем,что, с целью получения коэффициента умножения, равного 1,5, и повышения фаэовой стабвпиости умножения, в него введены триггер и аемеит равнозначности первый и второй входы которого подключены к прямому и...

Номер патента: 620756

Опубликовано: 25.08.1978

Авторы: Дозорцев, Макеев, Семенычев, Хромылев, Шарков, Шевченко

МПК: F24H 7/00

Метки: газа, нагреватель

...неполная разгрузка футеровки от давления газа, так как давление в зазоре постоянно по высоте, а с внутренней стороны футеровки давление переменно по высоте, что связано с потерей давления га эа при его прохождении через насадку.Целью изобретения является повышение эксплуатационной надежности.Для этого в предложенном нагревателе кольцевой зазор подключен к источнику нагреваемого газа, а футеровка выполнена с изменяющимся по длине диаметром, величину которого вычисляют по ФоомулеО 01517 р,.Г. о,гу 15 д:1-О,ТВ Р Р ЬРнкна г, 1 д,р - наружный диаметр футеровки, м; ДК - внутренний диаметр корпуса, м; т: - длина участка футеровки, м; дРи - потеря давления газа по длине участка футеровки, кг/м; 7, - давление газов на.входе, кг/м;щ - расход газов...

Номер патента: 618845

Опубликовано: 05.08.1978

Автор: Семенычев

МПК: H03K 5/18

Метки: длительности, селектор-импульсов

...И 6 присутствует прямой и инвертированный сигнал, на его выходе, который является вторым выходом селектора, сохраняется нулевой уровень (отсутствие сигнала), Присутствие в начальный момент на втором входе элемента И 6 импульса нулевого уровня с выхода элемента И - НЕ 2 исключает возможность появления коротких импульсов единичного уровня на втором выходе селектора из-за задержки срабатывания триггера 3,При поступлении на вход селектора импульса, длительность которого меньше времени задержки линии задержки 1 на выходе элемента И - НЕ 2 отсутствует импульс нулевого уровня, (сохраняется единичный уровень) и триггер 3 не переводится в единичное состояние. На выходе элемента И - НЕ 4 сохраняется нулевой уровень, т. е. на первом выходе...

Номер патента: 618293

Опубликовано: 05.08.1978

Авторы: Касаткин, Козырев, Кропп, Масленников, Прудников, Рызванович, Семенычев, Шапошников, Янчевский

МПК: B29C 3/00

Метки: пресс, червячный

...качательное движение; которое преобразуется во вращательное движение ведомых элементов 9 механизма свободного хода.Таким образом, осуществляется вращательное движение шпинделя 5 упорного подшипника совместно с червяком 3,Описанная выше компоновка узлов упрощает конструкцию пресса, уменьшает его Однако наличие редуктора между ва атором и червяком пресса приводит к бо шим габаритам привода и пресса в цел а также к его конструктивной сложнос Целью изобретения является упроще конструкции и уменьшение габаритов пр са. Указанная цель достигается тем, что домые элементы механизмов свободного да импульсного вариатора установлены подвижно на шпинделе упорного подшипри- льм,и. ене- ниИзобретение отношиностроению, а имепрерывной перерабогих...

Номер патента: 608174

Опубликовано: 25.05.1978

Авторы: Волков, Мотов, Семенычев

МПК: G06G 7/19

Метки: запаздывания, сигнала, случайного

...кОрреляционной функции квадратов сиг налов, и при выборе соответствующего числа звеньев Фильтра низкой частоты 12 можно показать, что сигнал на выходе блока 17 управления будет приближенно равен 60Овк1 У. Сг) 1 С Ф- г т г том числе и для п я плотность мощно лю на нулевой часоцессов, спектралти которых равна оте.6 нижних частот, вход, которого соединен с выходом первого линейного преобразователя, а выход подключен ко второму входу первого Сумматора, входы квадраторов являются соответственно первым и вторым входами устройства, а выход первого квадратора соединен со входом первого фильтра нижних частот и с первым входом второго блока умножения, Выход второго квадратора.подключен к входу третьего Фильтра нижних частот и ко...
