Номер патента: 980185

Опубликовано: 07.12.1982

Авторы: Грейвулис, Ранкис, Рыбицкий, Цубергс

МПК: H01H 36/00

Метки: датчик, линейных, перемещений

...крайнем стержне магнитопровода8. В качестве подвижного элемента 25 использован якорь 10, На выходе моста 1 подключена йС-цепочка, состоящая из конденсатора 11 и резис тора 12, В цепи вторичной обмоткитрансформатора включен диод 13, 30 соединенный одним своим выводом сконденсатором 11 и интегрирующимприбором 14.Датчик работает следующим образом.В каждом полупериоде входного напряжения происходит заряд накопительного конденсатора 3 через резистор 2. ЗОдновременно производится питаниеЯС -цепи, конденсатора 11 и резистора 12, причем обмотка 9 и диод 13шунтируют конденсатор 11, При предварительном выполнении условия, что 1 Онапряжение на накопительном конденсаторе 3 становится равным напряжению на резисторе б, дальнейшеепонижение...

Номер патента: 970653

Опубликовано: 30.10.1982

Авторы: Берзиньш, Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...обкладка дополнительного конденсатора подключена к общей шине.На чертеже представлена принципиальная электрицеская схема предлагаемого блокинг-генератора,10Блокинг-генератор содержит первыйтранзистор 1, первый, второй резисторы 2 и 3 соответственно, второй транзистор 1, дополнительный конденсатор5, третий резистор 6, конденсаторобмотку 8 обратной связи. дополнительный транзистор 9 блокинг-генератора, коллекторную обмотку 10 трансформатора блокинг-генератора, диод11. 20Блокинг-генератор работает следующим образом.В исходном положении транзистор 1открыт, а транзистор 11 закрыт, Одновременно открыт дополнительный тран- дэистор 9, через коллекторно-эмиттерную цепь которого осуществляется заряддополнительного конденсатора 5 до...

Номер патента: 888929

Опубликовано: 15.12.1981

Авторы: Любимов, Рыбицкий, Федан

МПК: A61B 3/10

Метки: животных, зрения, полей

...шкалу, 1 ф 11, .проградиурованную по 100 в обе :стороны от нулевой отметки, и самописцем 12. Кондиционирующий объект 13 снабжен двумя металлическими иглами на переднем конце, Пружина 14 служит для амортизации удара лапы животного.Стойка 1 крепится на станине 15. Кондиционирующий и тестирующий объекты имеют только зрительный характер.Устройство работает следующим образом.Животное 4, в данном случае кошку, с предварительно выработанным активно- оборонительным рефлексом 1- удар лапой по объекту, в гамаке 5 и повязкой на одном глазу размещают на установочной площадке 2. Предъявляя кошке 2-5 раз кондиционирующий объект 13 строго по центру - по горизонтальной оси 3 установочной площадки 2, добиваются прямой ориентации взора и соответствия...

Номер патента: 888317

Опубликовано: 07.12.1981

Авторы: Блумбергс, Грейвулис, Рыбицкий

МПК: H02P 5/40

Метки: насоса, центробежного, электропривод

...реверсивный счетчик импупьсов 5, однополярный преобразователь код-аналог 6 и сумматор 7, бпок синхронизации 8, фазорегулятор 9, один вход которого соединен с блоком синхронизации 8, другой вход соединен с выходом сумматора 7, а выход - с формироватепем импульсов 10, последовательно. соединенный с ти ристорным регулятором напряжения 11, бпок обратной связи по току 12, соеди 40 няющий выход тиристорного регупятора напряжения 11 с одним из выходов сумматора 7, асинхронный эпектродвигатель 13, обмотка статора которого подключена к выходу тиристорного регупятора напряжения 11, электродвигатель 13 через ф датчик частоты вращения 14 связан с другим входом сумматора 7 и через центро бежный насос 15 и водопроводную сеть 16 - с датчиком...

Номер патента: 864125

Опубликовано: 15.09.1981

Авторы: Кочо, Мелик-Шахназаров, Рыбицкий, Чупровский

МПК: G01N 33/20

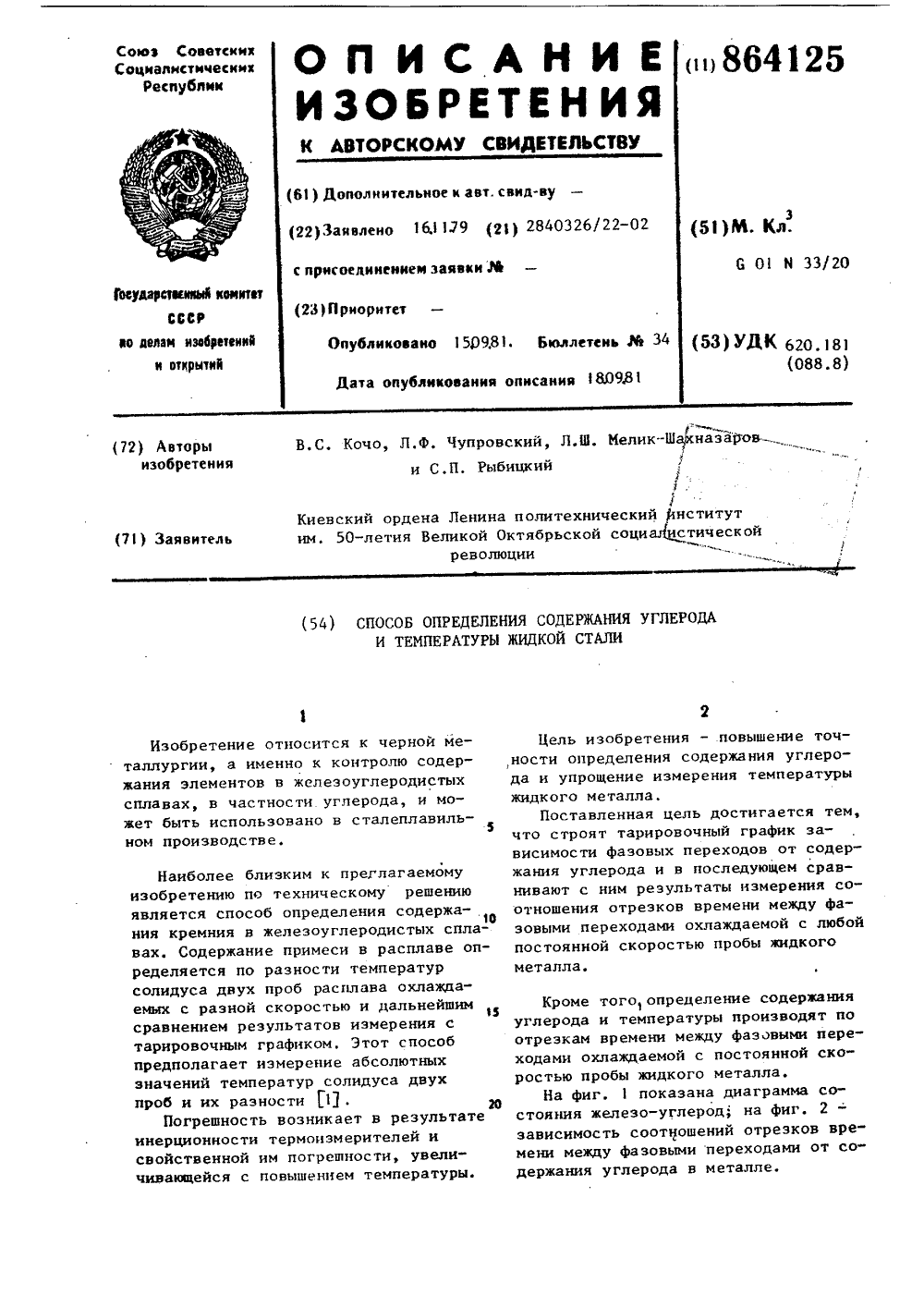

Метки: жидкой, содержания, стали, температуры, углерода

...этих точек, лежащих на данной вертикали, соответствует единственному значению содержания углерода х,1 на оси абсцисс. Соотношение между отрезками Гд-и Ь"ца также, как видно на фиг,1, является единственным для содержания углерода х.При охлаждении пробы жидкого металла с любой постоянной скоростью соотношение отрезков времени между фазовыми переходами пропорционально соотношению отрезков температур между фазовыми переходами. Моменты фазовых переходов фиксируют по резкому вспышкообразному изменению светового потока в результате мгновенНо выделяющейся скрытой теплоты фазового перехода. Фиксировать эти вспышки светового потока можно как визуально с секундомером, так и с помощью фотоэлемента с устройством отсчета времени.Измерение производят...

Номер патента: 847491

Опубликовано: 15.07.1981

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...9 и 10, дополнительные конденсаторы 11 и 12, импульс35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке В 2603422/18-21,кл. Н 03 К 3/28, 13.04,78 (прототип). 3 8414 ные трансформаторы 13 и 14, времязадающие конденсаторы 15 и 16 в эмиттерно-базовых связях ключевого каскада на транзисторах, резисторы 17-20.Мультивибратор работает в автоко 5 лебательном режиме. В каждом пз двух полупериодов один из транзисторов открыт, а другой закрыт.Допустим, что транзистор 1 открыт, а закрыт транзистор 2. При открытом транзисторе 1 происходит заряд накопительного конденсатора 9. СКновременно в другом плече мультивибратора через формирующий транзистор 4 происходит разряд накопительного...

Номер патента: 785956

Опубликовано: 07.12.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/00

Метки: генератор, импульсов

...содержит операционный усилитель 1, резисторы 2 - 6, диоды 7 - 10, импульсный трансформатор 11, конденсатор 12.Резнстивную отрицательную обратную связь образуют резистор 5 и диод 9, а положитель ную обратную связь - резистор 6, конденса. тор 12, дйод 10 и одна из обмоток трансформа.85956 Составитель А, ТимофеевТехред Н. Граб Коррек Ч. Демчик трова 1 едакто 8861/57 Тираж 995ВНИИПИ Государственного комитетапо делам изобретений и открьпий113035, Москва, Ж, Раушская наб., д исное тент", г. Ужгород, ул. Проектная, 4 ал 3 7тора 11. Гальваническая развязка осуществляет.ся при помощи трансформатора 11, установленного на выходе усилителя 2, Защита от перегрузок осуществляется при помощи диодов 7и 8.Действие устройства происходит...

Номер патента: 765990

Опубликовано: 23.09.1980

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...и 14, дополнительный транзистор 15и накопительный конденсатор 16. Выходом блокинг-генератора служит вторичная обмотка трехобмоточного трансформатора с диодом 17, ЗОРаботает блокинг-генератор следующим образом,В исходном положении транзистор 1открыт, а транзистор 2 закрыт.По цепи эмиттер-база транзистора 1диод 14 - диод 13 происходит заряд отисточника питания дополнительного конденсатора 12.Транзистор 15 закрыт,поскольку база имеет больше потенциалчем эмиттер. При подаче сигнала уйравления с полярностью, указанной на Фиг, 401, происходит закрытие транзистора 1.Начинается процесс формирования выходного импульса. Обмотка 11 импульсного трансформатора 7 еще больше усиливает положительную обратную связь и 45из-за разряда дополнительного...

Номер патента: 752755

Опубликовано: 30.07.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...выполнен на базе транзисторов 1 и 2. Времязадающими ЛС-цепями являются конденсаторы 3 и 4 и резисторы 5, 6, 7, 8. Параллельно коллекторным резисторам 6 и 8 введены через диоды 9 н 10 накопительные конденсаторы 11 и 12 с формирующими транзисторами 13 и 14. Выходами служат импульсные трансформаторы 15 и 16.Параллельно диодам 9 и 10 включены конденсаторы 17 и 18 и обмотки импульсных трансформаторов 15 и 16.752755 ставитель В, Бугров Техред В, Серякова Редактор Г. Улыбина ектор Н. Федорова ипография, пр, Сапунова, 2 Мультивибратор работает в автоколебательном режиме,В каждом из двух полупериодов один изтранзисторов открыт, а другой закрыт. Продолжительность определяется временем 5разряда конденсаторов 3 и 4, подключенных к базам...

Номер патента: 748807

Опубликовано: 15.07.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...1 подан "минусф, а на базу транзистора 2 - "плюс", Это приводитк увеличению коллекторного тока транзистора 1 и полному закрытию транзис, тора 2. Под действием приложенного кколлекторной обмотке напряжения магнитопровод трансформатора 5 перемагничи 25вается. Одновременно коллейторным током транзистора 1 происходит заряд че" рез диод 10 времязадачцего конденсатора 8,В момент времени, когда индукция ЗОдостигает в сердечнике трансформатора 5величины индукции насыщения, ток коллектора транзистора 1 резко увеличиваеэся до величины, определяемой током базы транзистора, В результате происхо- з 5дит лавинное запирание транзистора 1 иоткрывание транзистора 2,Одновременно открывается транзистор3; щккольку его базовый ток замыкает- ся...

Номер патента: 718876

Опубликовано: 29.02.1980

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H02M 1/14

Метки: выпрямителя, мостового, сглаживающий, фильтр

...транзисторе прямой проводимости, эмиттер которого соединен с катодом диода, аанод диода подключен к коллектору и че 5 рез ограничительный резистор к базе транзистора.На чертеже показана принципиальнаяэлектрическая схема сглаживающего фильтра.О Сглаживающий фильтр подключен к мостовому выпрямителю 1 и содержит диод 2,последовательно соединенный с конденсатором 3, ограничительный резистор 4 итранзистор 5 прямой проводимости, под 5 ключенные параллельно диоду 2, Последний выполняет функции отделителя, а функции ключа выполняют транзистор 5 и резистор 4, Параллельно диагонали мостовоговыпрямителя 1 подключен конденсатор 6 иО резистор 7, служащий нагрузкой,Сглаживающий фильтр является малоинерционным и действует следующим...

Номер патента: 705656

Опубликовано: 25.12.1979

Авторы: Грейвулис, Рыбицкий

МПК: H03K 4/83

Метки: генератор, пилообразного

...работает следующим образом.В каждом полупериоде входного напряжения при переходе кривой напряжения через нуль начинается заряд конденсатора 4 и дополнительного конденсатора б. Напряжение на конденсаторе определяет потенциал затвора полевого транзистора 3 по отношению к его истоку. Одновременно начинает протекать ток через цепь исток-сток полевого транзистора, который работает в триодной части выходкой характеристики 1 = й(П ). Линеариэация процесса заряда обеспечивается элементами: резистор 5 и дополнительный конденсатор б, а также особенностью, что схема питается от источника синусоидального напряжения, Длительность прямого хода импульса можно измерять705656 Составитель А.ГорбачевТехред М. КелеМеш КоррМЕЮЕТираж 1060 Подпидарственного...

Номер патента: 671016

Опубликовано: 30.06.1979

Авторы: Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/335

Метки: импульсов, формирователь

...диода 6, Ка тод дополнительного диода 6 соединен с.3одной обкладкой дополнительного конденсатора 7 и с эмлттером транзистора 8. , Другая обкладка допюлнительного конденсатора 7 через дополнительную обмотку 9 импульсного трансформатора, имеющего также обмотки 10, 11, соединена с базой транзистора 8 и с анодом заурядного диода 4.Формирователь импульсов работает следующим образом.В исходном положении транзистор 1 открыт. Через зарясный диод 4 п 1 роисходит заряд,накопительного конденсатора 5, конденсатор 7 разряжен, транзистор 8 закрыт, поскольку его база имеет более высокий потенциал, чем эмиттер,При закрытии транзистора 1 праисходит запуск транзистора 8 через диомед 6, эмяттерно-базовый переход транзистор 8 и резистор 3....

Номер патента: 601804

Опубликовано: 05.04.1978

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...12, 13 и два встречно, включенных диода 14, 15. Общая точка соединения диодов 14, 15 подключена к коллектору основного транзистора 1 и базе дополнительного транзистора 11. Коллектор дополнительного транзистор,а соединен с управляющим электродом тиристора 7, включенного между вьнводом дополнительной обмотки б трансформатора 2 и выводом диода ЗО 14. К точке соединения тиристора 7 с диодом60180-1 Составитель 1 О. Еркин Техред И. Рыбкина Редактор Т. Орловская Корректор И. Симкина Подписное Заказ 180/341 Изд. Мо 135 Тираж 1087 НПО Государственного комитета Совета Министров СССР по делим изобретений и открытий Москва, К, Раушская наб., д. 4/5Тип, Харьк, фил, пред, Патент 14 подключен вывод, первого конденсатора 12, другой вывод которого через...

Номер патента: 597069

Опубликовано: 05.03.1978

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...транзистора.На чертеже приведена принцная электрическая схема блокиратора.Блокинг"генератор содержит тратор 1, трансформатор 2, конденсат 3 и резистор 4, причем коллекторэистора 1 через первичную обмотку 5 трансФорматора соединен с шиной бисточника питания, которая через ре"зистор 4 подключена к базе транзистора 1 и к выводу вторичной обмотки 7 трансформатора, второй вывод которой через конденсатор 3 соединен с эмиттером транзистора 1 и с общей шиной 8 источника питания, дополнительнйй597069 Формула изобретения оставитель Ю.Еркинехред Э.Чужик ектор С.ямалова Редакт.;-. Б.федото писное ов ССС 7овета Минии открытийкая наб.,Тираж 108 рственного комитета по делам изобретений Москва, К, Рауш каэ 116953 ЦНИИНИ Госуд ПП Патентф, г, Ужгород,...

Номер патента: 530433

Опубликовано: 30.09.1976

Авторы: Грейвулис, Журидов, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...1 эазряда конденсатО 1 эа 9 закрытыи транзисто 1 э 1Откр 5 ыва тся и мульти щвибратор переклиочаегся Во второе устой и бвое положение,Одновременно происходит разряд кснденсатора 3, поскольку дополнительпый транзисто 1 э 2 Окйыва-тся, бысгэо Раз 1 эяэкаетсяконденсатор 3 через импульсный транс.,эр;и= 30тор 1. Зто позволяет фо 1 эми 1 эовать узкие идостаточно мощные импульсы.При открытии транзистора 12 появляется ток В импу льсном грапсф 01 эмато 1 эе пз +за наэшчия соединения к коллектору, Это ОбусЛОВливает не голько уВ.личепи моцности выходных импульсов, а также улучшение фронВ дальнейшем начинается процесс разряда кэнденсагора 1.0 и заряда конденсатора 14.формула изобретения М лу ьтивибрато 1 э, содержащий два симметричных плеча,...

Номер патента: 502384

Опубликовано: 05.02.1976

Авторы: Булавицкий, Вильчинская, Рыбицкий, Ципцюра

МПК: G06G 7/48

Метки: моделирования, пламени

...входом ячейки, а второй выход стабилизатора напряжения, третий вход и второй выход усилителя постоянного тока подключены к выходу ячейки.На чертеже изображена схема устройствадля моделирования пламени.Описываемое устройство состоит из и одинаковых ячеек, причем и зависит от требуемой точности отображения факела, Каждая ячейка содержит стабилизатор 1, выполненный в виде последовательно соединенных резистор 2 и стабилитронов 3, 4, фотопреобразова 10 Стабилизатор напряжения предназначендля подачи через фотопреобразователь 5 смещения на базу транзистора 7.Фотопреобразователь 5 преобразует падающий от пламени в топке котла световой по ток в электрический ток, который усиливаетсяусилителем 6 и подается на индикатор 11. При этом яркость...

Номер патента: 322666

Опубликовано: 01.01.1971

Авторы: Рыбицкий, Сорока

МПК: G01L 3/02

Метки: динамометр, резания, составляющих, трехкомпонентный, усилия

...и цилиндрического корпуса, между которыми закреплены упругие элементы.Благодаря такой конструкцпи дицамометра повышается точность производимых цм измерений.На чертеже изображен предлагаемыц динамометр.Оц состоит из плиты 1, жестко соединенной с корпусом 2, выполцеццьв в виде стального ццлицдра. В корпусе установлены четыре упругих элемента - кольца 3, которые с наклеенными на ццх тензодатчикамц 4 прикреплены болтами б через сегменты 6 к корпусу, в через шпильки 7 - к брусу 8. Брус 8 имеет паз для крепления в нем с помощью винта 9 цспытусмого образца. Ня противоположном конце бруса установлен контактный диск 10 цз изоляционного материала, с которого снимаотея элетстртцтестсце сигналы датисов ц подаются через штепсельный разъем 11 на...

Номер патента: 202593

Опубликовано: 01.01.1967

Авторы: Астахов, Денисов, Михнушев, Ожогин, Рыбицкий, Савинов, Сипенко, Суслов, Тисменецкий, Черносвитов, Чернышев

МПК: G09B 7/00

Метки: выдачи, информации

...результата обработки информации.На фиг. 1 показаны информационные карточки.На фиг. 2 - принципиальная кинематическая схема транспортирования и сортировки информационных карточек в два бункера (ответы на верно и неверно). На фиг. 3 - кинематическая схема устройства.Устройство работает следующим образом.Информационные карточки 1 и 2 укладываются в стопку и прижимаются прижимами 3.Резиновые ролики 4 и б приводятся в движение одним микрозвигателем б, Вращаясьпо часовой стрелке, ролики 4, осуществляющие выдачу карточек нз массива, силой трения перемещают карточки в направлении справа налево последовательно по одной. Благодаря направляющей из прозрачного материала плексигласа 7, движущаяся карчочка прижимается к текстолитовой плите...

Номер патента: 187166

Опубликовано: 01.01.1966

Авторы: Волчак, Рыбицкий

МПК: H01J 29/82, H01J 9/18

Метки: кинескопа, оправка, прожектора, сворки

...8 поддерживают детали прожектора, воспринимают нагрузки при посадке стеклянных изоляторов на скобки и предохраняют иглу 10 ппноли от изгиба. Во время наде вания стакана 2 на стебель, а также при разборке ползуны 3 отводят рукоятками 1 б, а для прижатия ползунов к деталям используют пружину 17, Фиксацию ползунов в разжатом состоянии при сборке прожектора производят 25 собачками 18, которые под действием пружин 19 заскакивают в поперечные пазы ползунов. К торцу ползунов для поджатия деталей прожектора к спейсеру 4 прикреплена пластинчатая пружина 20. На конце стакана ЗО 2 расположен подвижный цилиндр 21, который с помощью пружины 22 поджимает детали прожектора. Для надежного поджатия деталей к спейсерам 4 и б и к упорной поверхности...

Номер патента: 84739

Опубликовано: 01.01.1950

Автор: Рыбицкий

МПК: B22D 15/04, B22D 25/00

Метки: отливки, пломб, свинцовых

...на общей плите 2.При закрытом положении приспособления в каждую форму вхозык 3, служащий для образования окон в отлитых пломбах.Языки 3 закреплены на держателе 4 и регулируются винтом б. Фы закрываются по всей площади пластиной б, имеющей вверху жбок с каналами, через которые заливают жидкий свинец в формы,Языки 3 заливаются в формах горячим свинцом.После заливки форм открытие приспособления производят нажиа рукоятку 7, при этом пластина б скользит по горизонтальной плости в направлении рукоятки 7 и отрезает отлитые пломбы от литнОдновременно с этим языки 3 выдергиваются из пломб, образуя вследних отверстия (окна), а плунжерами 8 они выталкиваются из фЯзыки 3 и пластина б смонтированы на щеке 9, шарнирно связанс основанием 10, формой...
