Формирователь импульсов

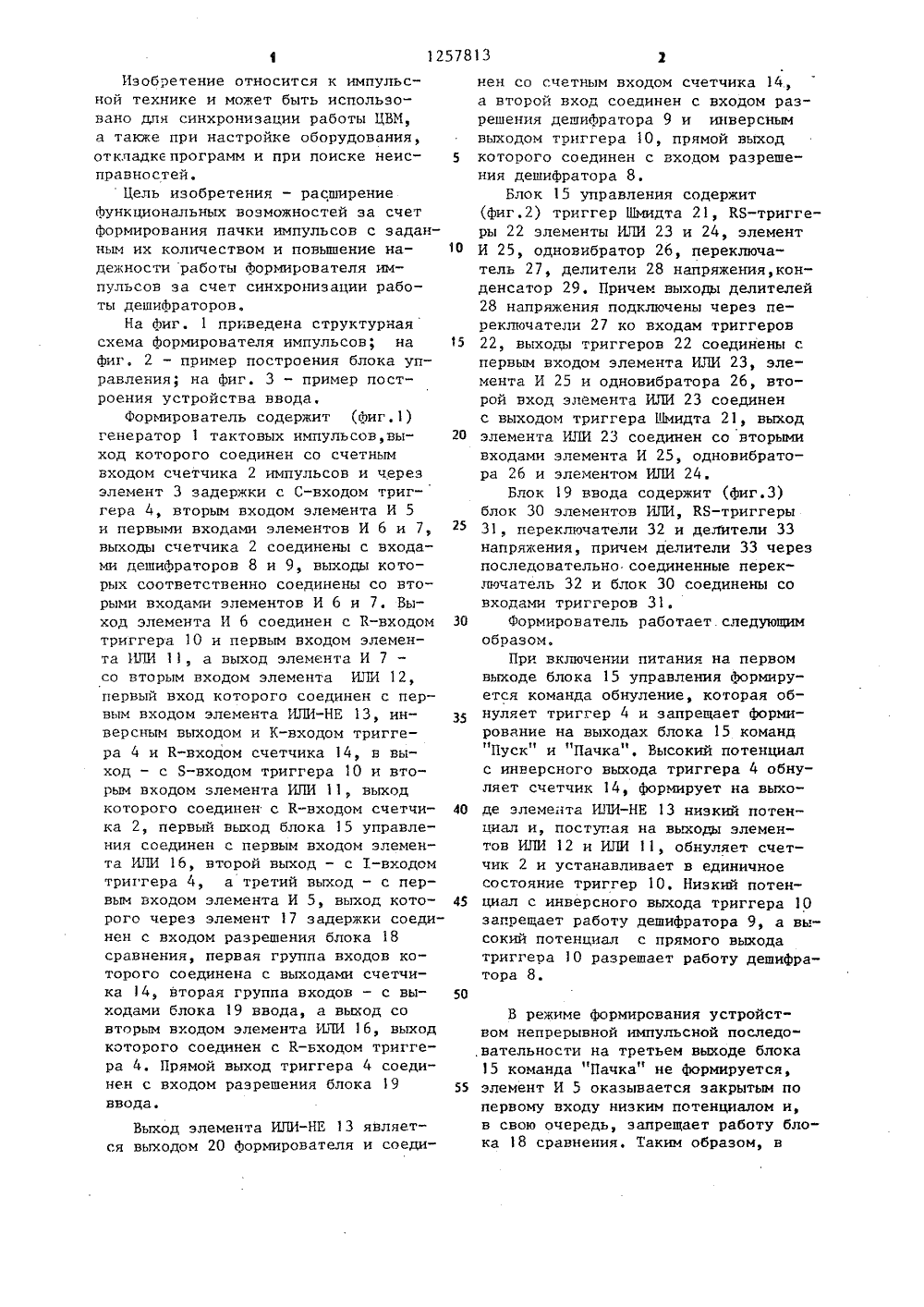

(дд с Н 03 К 3/64 30 ПИСДНИЕ ИЗОБРЕТЕНИ"К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с ЬР ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССРВ 1008894, кл, Н 03 К 3/64, 1981(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано для синхронизации работы 1 ПИ, а также при настройке оборудования, отладке программ и при поиске неисправностей. Цель изобретения - расширение функциональных возможностей ЯО, 1257813 А 1 и повьппение надежности работы устройства. Формирователь импульсов содержит генератор 1 тактовых импульсов, счетчик 2 импульсов, дешифраторы 8 и 9, триггер О и элементИЛИ 11, Введение триггера 4, элементов И 5,6 и 7, элементов ИЛИ 12 и16, счетчика 14 импульсов, элементов 3 и 14 задержки, элементаИЛИ-НЕ 13, блока 15 управления, блока 8 сравнения, блока 9 ввода и образование новых связей позволяет формировать пачки импульсов с заданнымих количеством и синхронизирует работу дешифраторов. 3 ил.Изобретение относится к импульсной технике и может быть использовано для синхронизации работы ЦВМ,а также при настройке оборудования,откладкспрограмм и при поиске неисправностей.Цель изобретения - расширениеАункциональных возможностей за счетформирования пачки импульсов с заданным их количеством и повышение надежности работы формирователя импульсов за счет синхронизации работы дешийраторов.На йиг. 1 приведена структурнаясхема йормирователя импульсов; на 15фиг, 2 - пример построения блока управления; на фиг. 3 - пример построения устройства ввода,Формирователь содержит (фиг,1)генератор 1 тактовых импульсов,выход которого соединен со счетнымвходом счетчика 2 импульсов и черезэлемент 3 задержки с С-входом триггера 4, вторым входом элемента И 5и первыми входами элементов И 6 и 7,выходы счетчика 2 соединены с входами дешифраторов 8 и 9, выходы которых соответственно соединены со вторыми входами элементов И 6 и 7. Выход элемента И 6 соединен с К-входом 30триггера 10 и первым входом элемента ИЛИ 11, а выход элемента И 7со вторым входом элемента ИЛИ 12,первый вход которого соединен с первым входом элемента ИЛИ-НЕ 13, инверсным выходом и К-входом триггера 4 и К-входом счетчика 14, в выход - с 8-входом триггера 10 и вторым входом элемента ИЛИ 11, выходкоторого соединен с К-входом счетчика 2, первый выход блока 15 управления соединен с первым входом элемента ИЛИ 16, второй выход - с 1-входомтриггера 4, а третий выход - с первым входом элемента И 5, выход которого через элемент 17 задержки соединен с входом разрешения блока 18сравнения, первая группа входов которого соединена с выходами счетчика 14, вторая группа входов - с выходами блока 19 ввода, а выход совторым входом элемента ИЛИ 16, выходкоторого соединен с К-входом триггера 4. Прямой выход триггера 4 соединен с входом разрешения блока 19 55ввода.Выход элемента ИЛИ-НЕ 13 является выходом 20 йормирователя и соединен со счетным входом счетчика 14,а второй вход соединен с входом разрешения дешийратора 9 и инверснымвыходом триггера 10, прямой выходкоторого соединен с вхоцом разрешения дешифратора 8,Блок 15 управления содержит(фиг,2) триггер Шмидта 21, КБ-триггеры 22 элементы ИЛИ 23 и 24, элементИ 25, одновибратор 26, переключатель 27, делители 28 напряжения,конденсатор 29. Причем выходы делителей28 напряжения подключены через переключатели 27 ко входам триггеров22, выходы триггеров 22 соединены спервым входом элемента ИЛИ 23, элемента И 25 и одновибратора 26, второй вход элемента ИЛИ 23 соединенс выходом триггера Шмидта 21, выходэлемента ИЛИ 23 соединен со вторымивходами элемента И 25, одновибратора 26 и элементом ИЛИ 24.Блок 19 ввода содержит (фиг,З)блок 30 элементов ИЛИ, КЯ-триггеры31, переключатели 32 и деюители 33напряжения, причем делители 33 черезпоследовательно соединенные переключатель 32 и блок 30 соединены совходами триггеров 31.Формирователь работает. следующимобразом.При включении питания на первомвыходе блока 15 управления формируется команда обнуление, которая обнуляет триггер 4 и запрещает формирование на выходах блока 15 команд"Пуск" и "Пачка", Высокий потенциалс инверсного выхода триггера 4 обнуляет счетчик 14, формирует на выходе элемента ИЛИ-НЕ 13 низкий потенциал и, поступая на выходы элементов ИЛИ 12 и ИЛИ 11, обнуляет счетчик 2 и устанавливает в единичноесостояние триггер 10, Низкий потенциал с инверсного выхода триггера 10запрещает работу дешифратора 9, а высокий потенциал с прямого выходатриггера 10 разрешает работу дешифратора 8В режиме формирования устройст" вом непрерывной импульсной последовательности на третьем выходе блока 15 команда "Пачка" не формируется, элемент И 5 оказывается закрытым по первому входу низким потенциалом и, в свою очередь, запрещает работу блока 18 сравнения, Таким образом, в+ (1 (Т,2 макс 8 з макс зданном режиме счетчик 14 блок 19ввода и блок 18 сравнения не оказывают влияние на работу Формирователя.После снятия команды "Обнуление"на втором выходе блока 15 формируется импульсная команда "Пуск", длительность которой должна быть не менее периода следования тактовых импульсов, поступающих с выхода генератора 1. Эти импульсы, пройдя черезэлемент 3 задержки, устанавливаюттриггер 4 в единичное состояние, вкотором он и остается, так как включен по схеме триггер-защелки. Низкий потенциал с выхода триггера 4разрешает работу счетчика 2 и одновременно Формирует высокий потенциал на выходе элемента ИЛИ-НЕ 13. Начинается формирование первого импуль са на выходе устройства,Счетчик 2 производит подсчет тактовых импульсов, Коды, формируемыена его выходах, поступают на входыдешифраторов 8 и 9. Для исключения 25прохождения с их выходов на выходыэлементов И 6 и 7 ложных сигналов,обусловленных различным временем установления сигналов на выходах счет.чика 2, необходимо выполнение следую-З 0щего условия где- максимальное время устаймаксновления сигналов на выходах счетчика 2;- максимальное время сраЛмцксбатывания дешифраторов8 или 9;- время задержки импульсов 40элементом 3;Т - период следования тактовыхимпульсов,При совпадении кода на выходах счетчика 2 с кодом дешифратора 8 на 45 его выходе Формируется высокий потенциал. Ближайший импульс с выхода элемента 3 задержки поступает на выход элемента И 6, обнуляя счетчик 2 и триггер 10, низкий потенциал с 50 прямого выхода которого, запрещает работу дешифратора 8, а высокий потенциал с инверсного выхода триггера 10 разрешает работу дешифратора 9 и одновременно формирует низкий потенциал на выходе элемента ИЛИ-НЕ 13. Формирование импульса закончено, начинается Формирование паузы. 4Счетчик 2 считает импульсы от нуля до числа, соответствующего коду дешифратора 9. После этого на выходе дешифратора 9 формируется высокий потенциал . Ближайший импульс с выхода элемента 3 задержки поступает на выходы элементов И 7 и ИЛИ 12, обнуляя счетчик 2 и устанавливая в единичное состояние триггер 1 О, высокий потенциал с прямого выхода которого разрешает работу дешифратора 8, а низкий потенциал с инверсного выхода триггера 10 запрещает работу дешифратора 9 и одновременно формирует высокий потенциал на выходе элемента ИЛИНЕ 13., Формирование паузы закончено, начинается Формирование следующего импульса. Дальнейшая работа формирователя протекает аналогично.При режиме работы, при котором Формируется пачка импульсов с заданными параметрами и с заданным количеством импульсов в пачке, Формирователь работает следующим образом.При включении питания на первом выходе блока 15 формируется команда "Обнуление", по которой формирователь устанавливается в исходное состояние аналогично предыдущему Режиму. После снятия команды "Обнуление" на третьем выходе блока 15 Формируется потенциальная команда "Пачка", разрешающая работу элемента И 5 по первому входу. До появления на втором выходе блока 15 команды "Пуск" низкий потенциал с прямого выхода триггера 4, поступая на вход разрешения блока 19 ввода, позволяет изменять информацию на его выходах при помощи переключателей 32. По команде "Пуск" триггер 4 устанавливается в единичное состояние. Высокий потенциал с его прямого выхода переводит триггеры 31 в режим хранения информации, Таким образом, до конца фор,мирования пачки импульсов информация на выходах блока 19 ввода остается неизменной, что исключает сбои в работе. Низкий потенциал с инверсного выхода триггера 4 разрешает работу счетчиков 2 и 14. На выходе 20 устройства начинается Формирование импульсов аналогично предыдущему реСчетчик 14 подсчитывает выходные импульсы формирователя. Коды с выходов счетчика 14 и блока 19 ввода сравниваются блоком 18 сравнения,(1 +Т +с +1 +Т 1 о В миакс )( (Т,(2) что, с целью расширения функциональ ных возможностей и повышения надежВ 12578 Для исключения ложных срабатываний блока 18 сравнения из-за различного времени установления сигналов на выходах счетчика 14 в формирователе осуществляется синхронизация работы блока 18 сравнения. Импульсы с выхода генератора 1 поступают через элемент 3 задержки, элемент И 5 и элемент 17 задержки на вход разрешения блока 18, для устойчивой работы кото рого необходимо выполнение следующего условия ход которого подключен к счетному входу первого счетчика импульсов, К-вход которого соединен с выходом первого элемента ИЛИ, разрядные выходы первого счетчика импульсов подключены ко входам первого и второго дешифраторов, входы стробирования которых подключены соответственно кпрямому и инверсному выходам первого триггера, К- и Б-входы которогоподключены соответственно к первому и второму входам первого элемента ИЛИ, о т л и ч а ю щ и й с я тем, где Г, Т,, 1 - времена задержки распространения сигналовв элементах И 5 и 7,ИЛИ 12 и ИЛИ-НЕ 13; 20Т, - время переключениятриггера 10;- максимальное времяустановления сигналов25на выходах счетчика14;Т - период следования тактовых импульсов,При равенстве кодов на выходахсчетчика 14 и блока 19 ввода и поступления импульса на вход разрешенияблока 18 сравнения на ее выходе фор"мируется импульсный сигнал, обнуляю"щий триггер 4. Этот сигнал может использоваться для сигнализации о конце формирования пачки импульсов.Устройство переходит в исходноесостояние. Формирование пачки импульсов закончено. При повторных командах "Пуск" на выходах формировате ля формируются пачки импульсов, количество импульсов, в которых определяется кодами на выходах блока 19 ввода.Частным случаем описанного режима работы формирователя являетсяпотактный режим, для организации которого на выходах блока 19 ввода устанавливается код числа 9=1. В этомслучае каждый раз после подачи коман ды "Пуск" на выходе 20 устройстваформируется один импульс с заданными параметрами.формула изобретения 55Формирователь импульсов, содержащий генератор тактовых импульсов, вынасти, в него дополнительно введенывторой и третий элементы ИЛИ, второй триггер, второй счетик импульсов, первый и второй элементы задержки, первый, второй, третий элементы И, элемент ИЛИ-НЕ, блок сравнения, блок управления, блок ввода, причем первый выход блока управления подключен к пе вому входу второго элемента ИЛИ, второй выход блока управления соединен с 1-входом второго триггера, а третий выход соединен с первым входом первого элемента И, второй вход которого соединен с первыми входами второго и третьего элементов И, с С-входом второго триггера и через первый элемент задержки с выходом генератора тактовых импульсов, выход первого элемента И соединен через второй элементзадержки с входом разрешения блока сравнения, первая группа входов которого соединена с выходами второго счетчика импульсов, а втораягруппа входов - с выходами блока ввода, выход блока сравнения соединен с вторым входом второго элементаИЛИ, выход которого соединен с Е-вхо-дом второго триггера, прямой выход второго триггера соединен с входом разрешения блока ввода,ин-версный выход второго триггера соединенс К-входом второго триггера, с К-входом второго счетчика импульсов и первыми входами третьего элементаИЛИ и элемента ИЛИ-НЕ, выход которого является выходом формирователяимпульсов и соединен с счетным входом второго счетчика импульсов, второй вход элемента ИЛИ-НЕ соединен с инверсным выходом первого триггера, К-вход которого соединен с выходомвторого элемента И, а Б-вход - с вы1257813 второго и третьего элементов И соедин .ны соответственно с выходами пер-вого и второго дешифраторов,ходом третьего элемента ИЛИ, второйвход которого соединен с выходомтретьего элемента И, а вторые входы В. Чижовес оставите ехред И. В дписно 81 оенного комитета СС ретений и открытий -35, Раушская наб. Тирдарс и а/5 жгород, ул,Проектная еское предприяти и зводственн дактор И,Сегляниаказ 5039/56 БНИИПИ Го по де 113035, М
