Виброуплотнитель машины для уплотнения снега

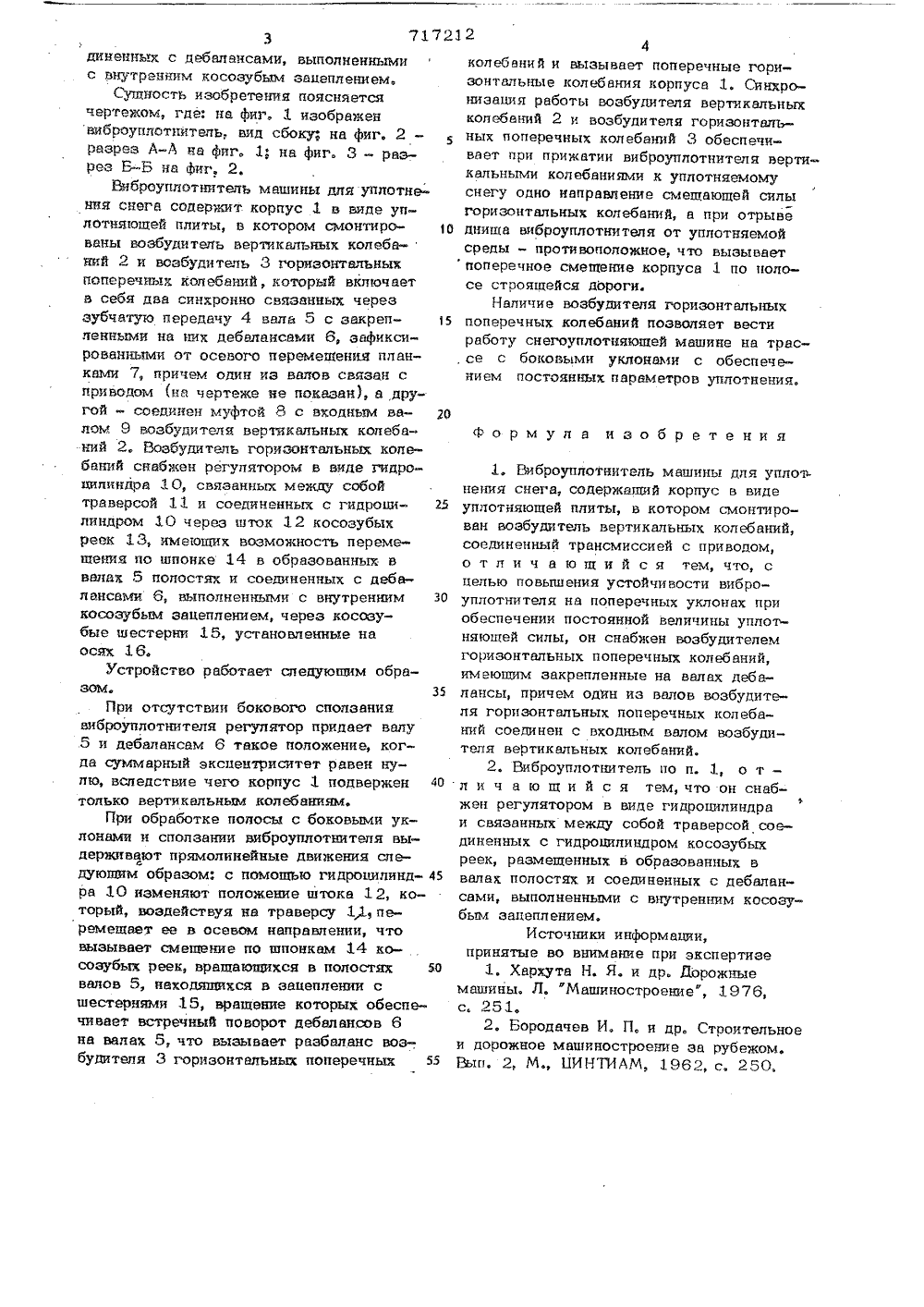

(54) ВИБРОУПЛОТНИТЕЛЬ МАШИНЫ ДЛЯ УПЛОТНЕНИ СН ЕГА1Изобретение относится к области механизации строительства зимних дорог и", аэродромов из уплотненного снега,Известны виброуплотнители, содержаГщие плиту с шарнирно закрепленным на ней корпусом дебалансного вибратора направленных колебаний. При повороте корпуса вибратора относительно шарнира возникает горизонтальная составляющая возмущающей силы в продольной плоскости плиты, вызывающая передвижение плиты в этом же направлении 1.Наиболее близким из известных является виброуплотнитель, содержащий корпус в виде уплотняющей плиты, в котором смонтирован возбудитель вертикальных колебаний, соединенный трансмиссией с при водом 2.Недостатком известных виброуплотнителей является то, что их конструкция не предотвращает бокового сползания, а . при регулировании величины горизонтальной составляющей возмущающей силы, изменяется соответственно и вертикальная составляющая, что приводит к ухудшениюкачества возводимого дорожного полотна.Белью настоящего изобретения является повышение устойчивости виброуплотнителя на поперечных уклонах при обеспечении постоянной величины уплотняющейсилы,Указанная цель достигается тем, чтовиброуплотнитель машины для уплотнения снега, содержащий корпус в виде уплотняющей плиты, в которОм смонтированвозбудитель колебаний, соединенный трансмиссией с приводом, снабжен возбудителем горизонтальных поперечных колебаний, имеющим закрепленные на валах 5балансы, причем один из валов возбудителя горизонтальных поперечных колебаний соединен с входным валом возбудителя вертикальных колебаний. При этом 20виброуплотнитель снабжен регулятором ввиде гидроцилиндра и связанных междусобой траверсой, соединенных с гидроцилиндром косозубых реек, размещенныхв образованных в валах полостяхи соеде- . Красноярский филиал Всесоюзного научно-исследовательского института строительного и дорожного машиностроенияколебаний и вызывает поперечные горизонтальные колебания корпуса 1. Синхронизация работы возбудителя вертикальных колебаний 2 и возбудителя горизонтальных поперечных колебаний 3 обеспечивает при прижатии виброуплотнителя вертикальными колебаниями к уплотняемому снегу одно направление смещающей силы горизонтальных колебаний, а при отрыве днища виброуплотнителя от уплотняемой среды - противоположное, что вызывает поперечное смещение корпуса 1 по полосе строящейся дороги.Наличие возбудителя горизонтальных поперечных колебаний позволяет вести работу снегоуплотняющей машине на трассе с боковыми уклонами с обеспечением постоянных параметров уплотнения. Виброуплотнитель машины для уппоънения снега, содержацшй корпус в видеуплотняющей плиты, в котором смонтирован возбудитель вертикальных колебаний,соединенный трансмиссией с приводом,о т л и ч а ю щ и й с я тем, что, сцепью повьпцения устойчивости виброуплотнителя на поперечных уклонах приобеспечении постоянной величины уппотняющей силы, он снабжен возбудителемгоризонтальных поперечных колебаний,имеющим закрепленные на валах дебалансы, причем один из валов возбудителя горизонтальных поперечных колебаний соединен с входным валом возбудителя вертикальных колебаний.2. Виброуплотнитель по и. 1, о т -л и ч в ю щ и й с я тем, что он снабжен регулятором в виде гидроцилиндраи связанных между собой траверсой соединенных с гидроцилиндром косозубыхреек, размещенных в образованных ввалах полостях и соединенных с дебвлансами, выполненными с внутренним косозубым зацеплением,Источники информации,принятые во внимание при экспертизе1. Хархута Н. Я. и др. дорожныемашины. Л. "Машиностроение", 1976,с, 251.2. Бородачев И, П. и др. Строительноеи дорожное машиностроение за рубежом.Вып, 2, МЦИНТИАМ, 1962, с. 250,з 717212 диненных с дебвлансами, выполненными с внутренним косозубым зацеплением.Сущность изобретения поясняется чертежом, где: на фиг, 1 изображен Виброуплотнитепь; Вид сбокц на фиГе 2 - 5 разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б нв фигв 2 еБиброуплотнитель машины для уплотнения снега содержит корпус 1 в виде уплотняющей плиты, в котором смонтиро ваны возбудитель вертикальных колеба-ний 2 и возбудитель 3 горизонтальных поперечных колебаний, который включает в себя два сичхронно связанных через зубчатую передачу 4 вала 5 с закреп ленными на них дебалансами 6, эвфиксированньпми от осевого перемещения планками 7, причем Один из ВвлОВ связан с приводом (нв чертеже не показан), а,дру- ГОЙ - соединен муфтой 8 с входным Ва лом 9 возбудителя вертикальных колебаний 2. Возбудитель горизонтальных колебаний снабжен регулятором в виде гидро- цилиндра 1 О, связанных между собой траверсой 11 и соединенных с гидроци линдром 10 через шток 12 косозубых реек 13, имеющих возможность перемещения по шпонке 14 в образованных в валах 5 полостях и соединенных с дебалвнсами 6, выполненными с внутренним 30 косозубым зацеплением, через косозубые шестерни 15, установленные на осях 16.Устройство работает следующим обрв- ЗОМ, 35При отсутстВии бОИОВОГО спОлзания виброуплотнителя регулятор придает валу .5 и дебапвнсам 6 такое положение, когда суммарный эксцентриситет равен нулю, Вследствие чего корпус 1 подвержен 40 только вертикальным колебаниям,При обработке полосы с боковыми уклонами и сползании виброуплотнителя выдерживают прямолинейные движения следующим образом: с помощью гидроцилинд рв 10 изменяют положение штока 12, который, ВОздействуя на траВерсу 1,3-9 перемещает ее в осевом направлении, что вызывает смещение по шпонквм 14 косозубых реек, вращающихся в полостях 50 валов 5, находящихся в зацеплении с шестернями 15, вращение которых обеспечивает Встречный поворот дебвлансов 6 на валах 5, что вызывает разбаланс возбудителя 3 горизонтальных поперечных 55 Формула изобретенияраж 612 дарственного комитета ретений и открыти Ж, Раущская
