Способ уменьшения фильтрации бетонных стен гидротехнического сооружения
Номер патента: 1788126
Опубликовано: 15.01.1993
Авторы: Бронштейн, Кудрявцев, Михлин, Назимов, Остюков, Ревзюк, Смочелюк
Метки: бетонных, гидротехнического, сооружения, стен, уменьшения, фильтрации
...Соотношение компонентов полимерного состава, мас.%, 5Эпоксидная смола 35-55Толуол 35-55Полиэтиленполиамин 8-12Для этого полимерный состав 5 с помощью насоса (на фиг, не показан) через 10 шлангб и штуцер 3 закачивают в оболочку 2, создавая в ней избыточное давление, которое регулируется с помощью предохранительного клапана 7, установленного на штуцере 8 в верхней части оболочки 2. Через 15 тот же клапан 7 производят выпуск воздуха, первоначально заполняющего оболочку 2.После окончания принудительной пропитки поверхности бетонной стены 1 полимерным составом 5 до отверждения 20 последнего производят заполнение трещин и пор в стене 1 посредством обмазки ее полимерно-минеральным покрытием, состоящим из эпоксидной смолы, цемента и...
Способ строительства канала
Номер патента: 1458482
Опубликовано: 15.02.1989
Авторы: Березницкий, Буданов, Иваха, Кудрявцев, Михлин, Остюков, Ревзюк, Смочелюк
МПК: E02B 5/02
Метки: канала, строительства
...глубину заложения его днища и производят монтаж стен из панелей 2 тавровогопрофиля в количестве, зависяцем от числаводопроводных труб. При этом днище канала образуют путем соединения полок 3 тавровых панелей 2 податливыми связями 4. Поверху панелей 2 монтируют плиты перекрытия 5. После выполнения монтажных работпроизводят обратную заа шку 6 пазух траншеи. В качестве податливых связей 4 могутбыть использованы пластичные органические и неорганические материалы. В результате канал оказывается заанкеренным в грунте внешними концами полок 3, что обеспечивает его устойчивость против всплытия отнапора грунтовых вод.Кроме поперечной податливой обделки канала, вызваннои наличием вертикальныхЗОстыков между панелями 2 (как это имеетместо в...

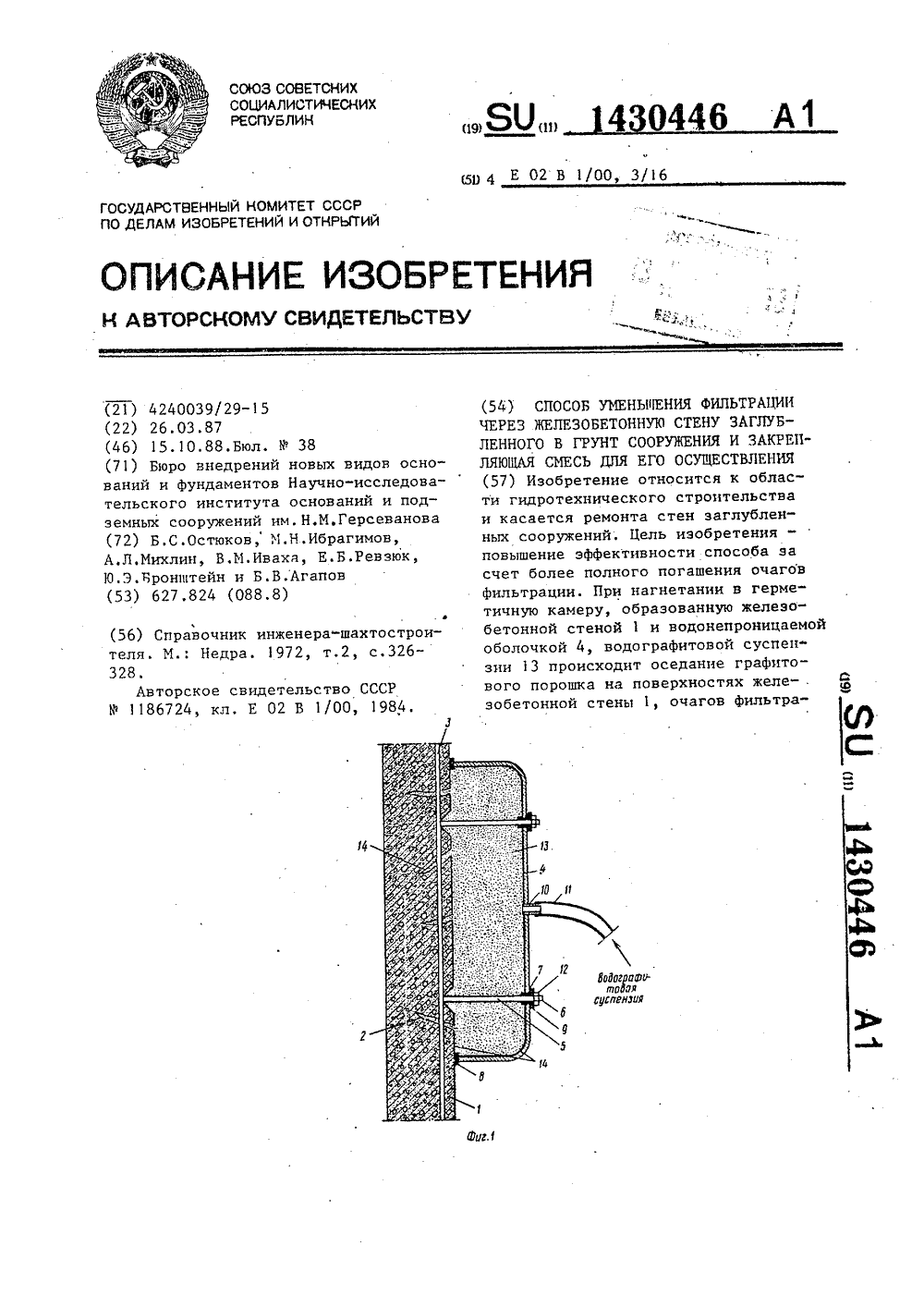

Способ уменьшения фильтрации через железобетонную стену заглубленного в грунт сооружения и закрепляющая смесь для его осуществления
Номер патента: 1430446
Опубликовано: 15.10.1988
Авторы: Агапов, Бронштейн, Ибрагимов, Иваха, Михлин, Остюков, Ревзюк
Метки: грунт, железобетонную, заглубленного, закрепляющая, смесь, сооружения, стену, уменьшения, фильтрации
...на нейшлангом 11, Крепление оболочки 4 настержнях 5 осуществляют с помощьюгаек 12, После закрепления водонепроницаемой оболочки 4 на железобетонной стене 1 насосом (не показан) через шланг 11 и втулку 10 в герметич -ную камеру, образованную стеной 1 иоболочкой 4, нагнетают водографитовую суспензию 13. Графитовый порошокоседает на стене 1, внутренней поверхности оболочки 4, стержнях 5 и стенках очагов 2 Фильтрации образуя слойграфита 14., Затеи водонспроницаемуюоболочку 4 отсоединяюг от стень 1 иосуществляют зачистку поверхностистенки 1 стержней 5 и зон водонепроницаемой оболочки 4, примыкающих кповерхности стены 1, от слоя графита14. Поверхности очагов 2 Фильтрацииостаются покрытыми слоем графита 14,После этого водонепроницаемую...
Устройство для заделки стыков сборных железобетонных конструкций
Номер патента: 1333772
Опубликовано: 30.08.1987
Авторы: Арсеньев, Бронштейн, Иваха, Кованда, Михлин, Ревзюк, Серухин, Синьковский, Шарков
МПК: E21D 1/08
Метки: железобетонных, заделки, конструкций, сборных, стыков
...для заделки стыков сборных железобетонных конструкций включает бетонолитную трубу 1, к ко,торой с двух диаметрально противо",положных сторон жестко присоединены две трубы для подачи полимерной композиции 2, непосредственно под которыми расположены два резиновых фартука 3, установленные наклонно и имеющие.в нижней части профиль и размеры, совпадающие с профилем и размерами торцов стыкуемых сборных железобетонных элементов 4, примыкающие к торцам элементов 4 с возможностью скольжения по ним при вертикальном перемещении бетонолитной трубы, С двух сторон пространство между стыкуемыми сборными железобетонными элементами 4 закрывают полосами рулонного материала 5.Устройство. работает следующим образом.1 с фартуками 3 одновременно...
Слесарный инструмент для вырубания канавок
Номер патента: 72731
Опубликовано: 01.01.1948
Автор: Ревзюк
МПК: B21D 28/34, B21D 37/00, B26F 1/00 ...
Метки: вырубания, инструмент, канавок, слесарный
...достигает задв касается изделия, не ия является авок одинако двух противо или поперек йцмесселя на 4 канавки ее сть 3 выступо сарного иваютс выступ аннои ве- позволяя 3 стачиваетсяение. месселя поверхно сохраняла свое з аким едмет изобретени ырубани лезвия плоским материалличающийся сторон выступов верхностями для Слесарныи инструмент для в применением вдоль или поперек с расположенными выше лезвия ограничения внедрения лезвия в я канавок, с обеих е и нижними Предметом изобретен мента для вырубания кан При крейцмесселе с выступы 2 вдоль (фиг. 1) короче рабочей части кре Когда при прорубани личины, нижняя поверхно лезвию более углубляться При переточках крейц разом, чтобы величина 1 у72731 едактор А. П. Бидевкин Техред А. М, Токер...
Плавучий док
Номер патента: 70055
Опубликовано: 01.01.1948
Автор: Ревзюк
МПК: B63C 1/02
...,Корпус пловучего дока состоит пз двух основных частей: водоизмещающей части - понтонов 1 - и стабилизирующей части, одновременно обеспечивающей прочность, башен 2 дока,Пловучий док со стапель-палубой 3 переменной ширины имеет, начиная со входной стороны 4 на протяжении 557 о длины дока, стапель-палубу по ширине, соответствующей наибольшей ширине корабля плюс зазор, необходимый для производства работ; стапель-палуба носовой части 5 дока постепенно сужается,В носовой части б дока башни 2 располагаются по обводу сужающихся понтонов 1, а в кормовой части опираются на кронштейны б, смонтированные на понтонах. Ввод и вывод корабля при такой конструкции дока осуществляется через входную сторону 4Во втором варианте пловучего дока со...
Пловучий док
Номер патента: 68724
Опубликовано: 01.01.1947
Автор: Ревзюк
МПК: B63C 1/02
...Основание пирамид представляет собой прямоугольник, длинные стороны которого располагаютсяпо вертикали, При сближении секций выступы одной секции входятво впадины соседней и автоматически совмещают отверстия во фланцах для стягивающих секции болтов.Расположение впадин и выступовна стенках смежных секций 1 и 11может быть различным.Так, например, выступы 2 (фиг. 1)располагаются с одного борта секции, а впадины 1 с другого.Это обеспечивает соединение секций по плоскостям АА - АА и ВВ -ВВ.В другом варианте (фиг. 2) выступы и впадины расположены вшахматном порядке, Это обеспечивает четыре возможных случая соединения: по АА - АА, ВВ - ВВ,АА - ВВ и ВВ - АА. Кроме того,выступы можно располагать с одного торца секции, а впадины...
Устройство для кантования громоздких конструкций
Номер патента: 64650
Опубликовано: 01.01.1945
Автор: Ревзюк
МПК: B23K 37/04, B25H 1/10
Метки: громоздких, кантования, конструкций
...1 Г "Р щую на трех парных опорах 2,3,4, выполненных в виде телескопически раздвижных стоек 1 домкратов 1, Среда:е стоики 2 снаожены подшипниками, на которые оперта ось вращения платформы.Каждая из боковых опор 3 и 4 снабжена на верхнем конце шаровой пятой 5, скользящей по упорам 6, монтированным на платформе.Операция кантовки иллюстрирована на чертеже. Подъем платформы осуществляется выдвижением телескопических стоек, которое может быть произведено, например, давлением жидкосги на расположенные внутри стоек поршни.Как пра вило, центр тяжести конструкции не совпадает с центром тяжести платформы, т. е система не уравновешена, что способствует процессу кантовки.Постепенным опусканием стоек 3 доводят их до низшего положения (фиг, 3 -...
Устройство для насалки спусковых полозьев
Номер патента: 60718
Опубликовано: 01.01.1942
Автор: Ревзюк
МПК: B63C 3/08
Метки: насалки, полозьев, спусковых
...воздух подается черезманодетандер 14 из баллона 2, установленного также на полозе рядом с цилиндром 1. Давлением воздуха смазка из нагнетательногоцилиндра поступает в трубу 7, оканчивающуюся раструбом 8, ф Ширинараструба берется меньше шириныдорожки примерно на 25 лл с каждой стороны.Сверху полоз имеет отверстие дляпропуска трубы 7, а снизу в нем делают прямоугольный вырез дляраструба 8. Скос 6 служит для создания засоса смазки под полоз.Для предупреждения неравномерности насалки при увеличении скорости движения спускаемого судна,применена система регулировки подачи воздуха в нагнетательную систему через дроссельный воздушныйклапан 10 с центробежным регулятором 11.Клапан 1 О соединяет две ветвивоздухопровода и управляется...
