Способ уменьшения фильтрации через железобетонную стену заглубленного в грунт сооружения и закрепляющая смесь для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

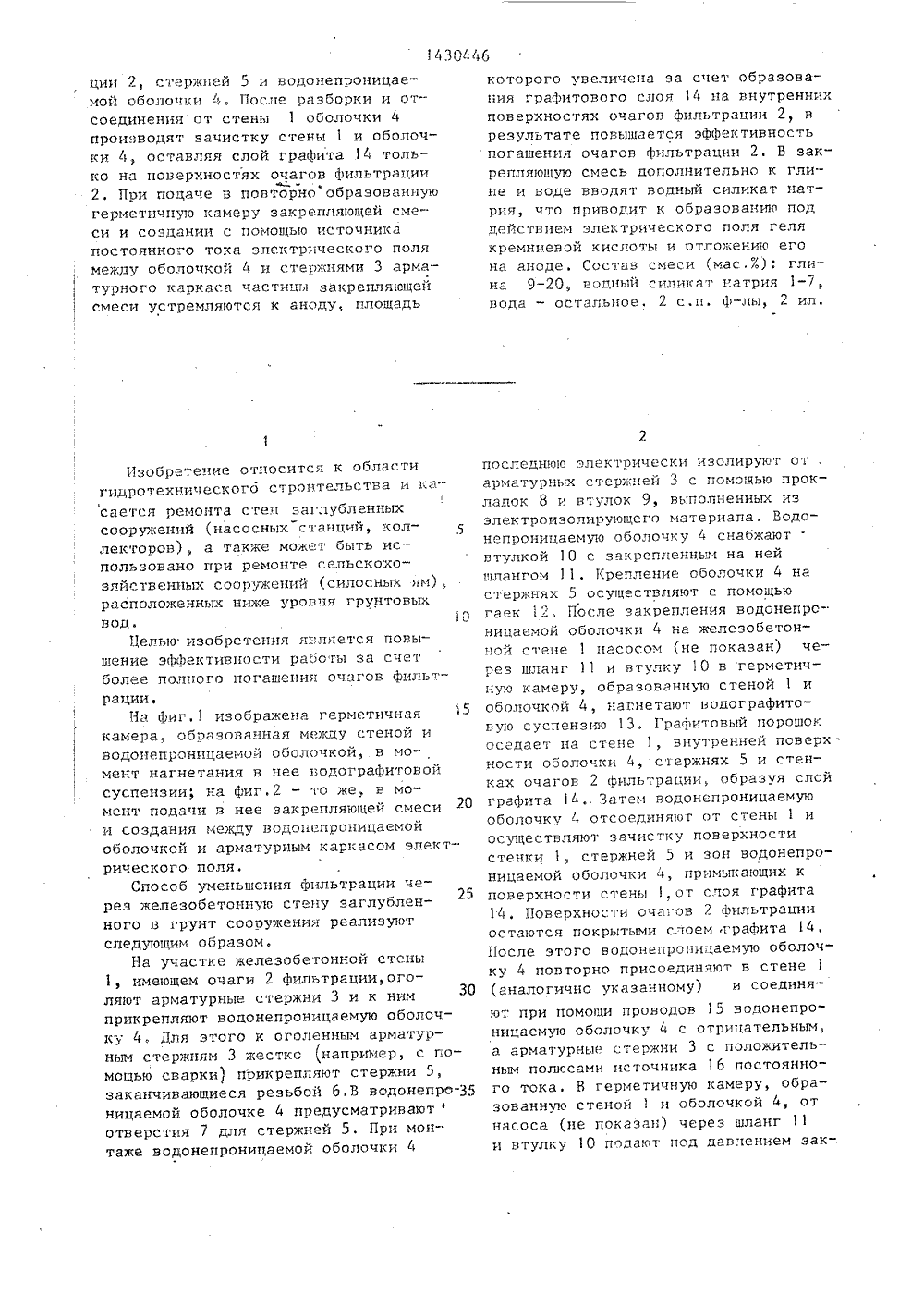

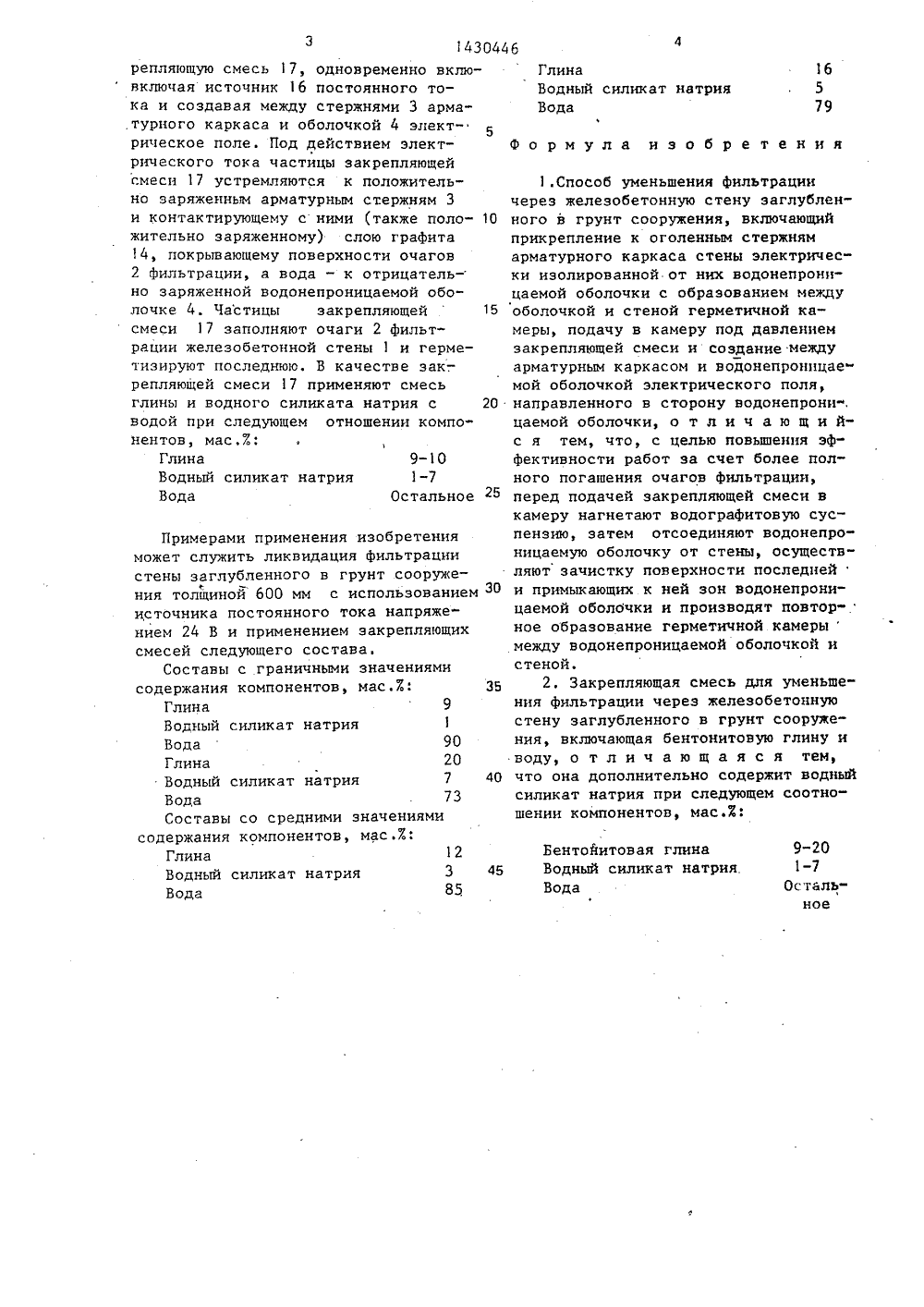

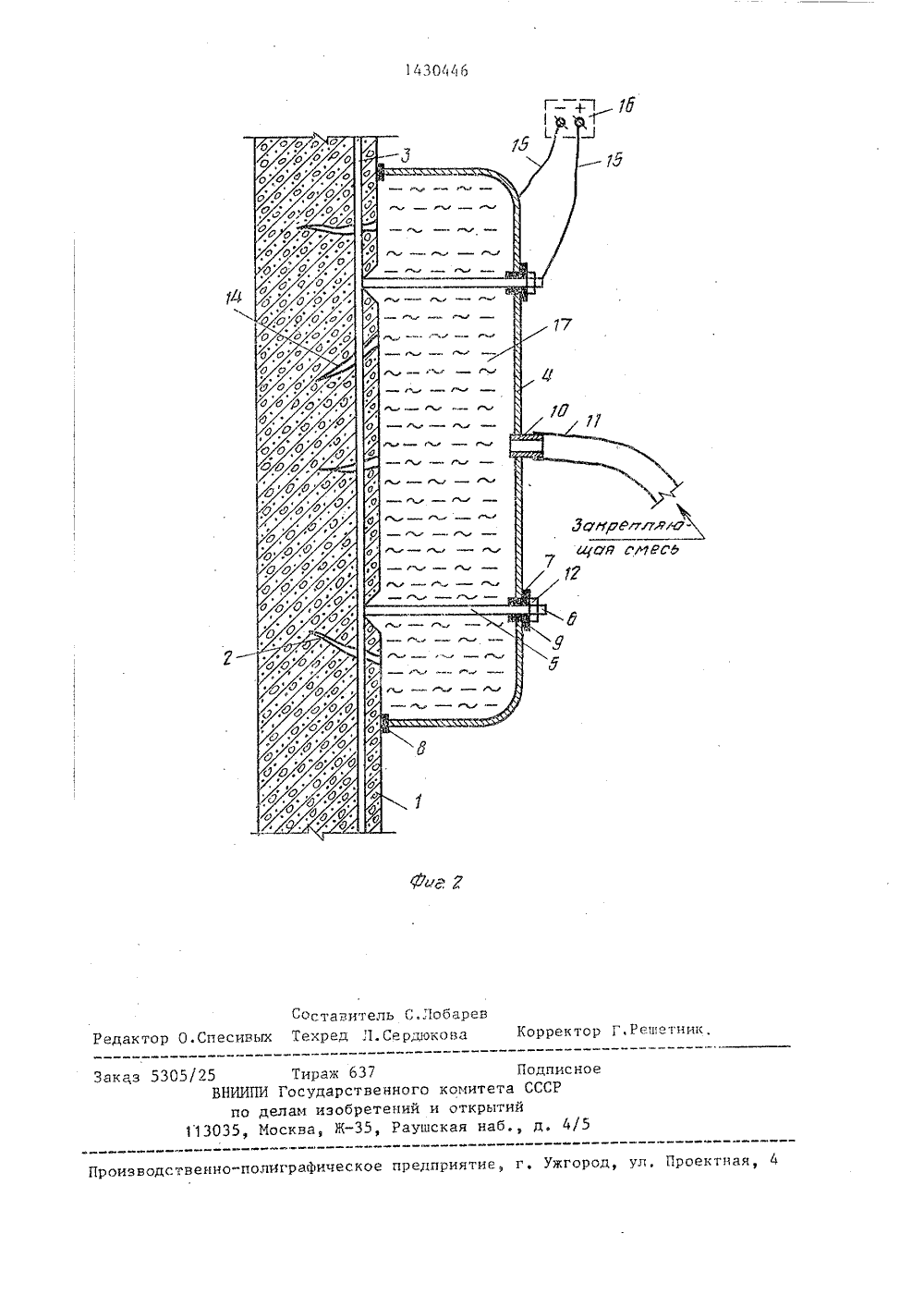

/00, 1984 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Бюро внедрений новых видов оснваний и фундаментов Научно-исследовтельского института оснований и подземных сооружений им. Н.М,Герсевано(54) СПОСОБ УМЕНЬШЕНИЯ ФИЛЬТРАЦИИЧЕРЕЗ ЖЕЛЕЗОБЕТОННУ 10 СТЕНУ ЗАГЛУБЛЕННОГО В ГРУНТ СООРУЖЕНИЯ И ЗАКРЕПЛЯЮЩАЯ СМЕСЬ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к области гидротехнического строительстваи касается ремонта стен заглубленных сооружений, Цель иэобретения -повышение эффективности способа засчет более полного погашения очаговфильтрации. При нагнетании в герметичную камеру, образованную железобетонной стеной 1 и водонепроницаемойоболочкой 4, водографитовой суспен"зии 13 происходит оседание графитового порошка на поверхностях желе- .зобетонной стены 1, очагов фильтра"1430446 ции 2 стержней 5 и водонепроницаемой оболочки 4. После разборки и отсоединения от стены 1 оболочки 4 производят зачистку стеныи оболочки 4, оставляя слой графита 14 только на поверхностях очагов Фильтрации"фь2. При подаче в повгорно обраэованнук герметичную камЕру закрепляющей смеси и создании с помощью цсточника постоянного тока электрического поля между оболочкой 4 и стержнями 3 арматурного каркаса частицы закрепляющей смеси устремляются к аноду, глощадь Изобретение относится к области гидротехнического строительства и касается ремонта стен заглубленных сооружений (насосных станций, коллекторов), а также может быть использовано при ремонте сельскохозяйственных сооружений (силосных ям), расположенных ниже уровня грунтовых вод.Целью изобретения является повышение эффективности рабогы за счет более полного погашения очагов Фильтрации.На Фиг.1 изображена герметичная камера, образованная между стеной и водонепроницаемой оболочкой, в момент нагнетания в нее ьодографитовой суспензии; на Фиг,2 - то же, в момент подачи в нее закрепляющей смеси и создания между водонепроницаемой оболочкой и арматурпь 1 м каркасом электрического поля.Способ уменьшения Фильтрации через железобетонную стену заглублен 25 ного в грунт сооружения реализуют следующим образом.На участке железобетонной стены 1, имеющем очаги 2 Фильтрации,оголяют арматурные стержни 3 и к ним прикрепляют водонепроницаемую оболочку 4 Для этого к оголенным арматурным стержням 3 жестко (например, с по - мощью сварки) прикрепляют стержни 5, заканчивающиеся резьбой 6.В водонепроницаемой оболочке 4 предусматриваютотверстия 7 для стержней 5. При монтаже водонепроницаемои оболочки которого увеличена за счет образования графитового слоя 14 на внутреннихповерхностях очагов фильтрации 2, врезультате повышается эффективностьпогашения очагов Фильтрации 2. В закрепляющую смесь дополнительно к глине и воде вводят водный силикат натрия, что приводит к образованик 1 поддействием электрического поля гелякремниевой кислоты и отложению егона аноде. Состав смеси (мас,%): глина 9-20, водный силикат натрия 1-7,вода - остальное. 2 с,п. Ф-лы, 2 ил. последнюю электрически изолируют отарматурных стержней 3 с помощью прокладок 8 и втулок 9, выполненных изэлектроизолирующего материала. Водонепроницаемую оболочку 4 снабжаютвтулкой 10 с закрепленным на нейшлангом 11, Крепление оболочки 4 настержнях 5 осуществляют с помощьюгаек 12, После закрепления водонепроницаемой оболочки 4 на железобетонной стене 1 насосом (не показан) через шланг 11 и втулку 10 в герметич -ную камеру, образованную стеной 1 иоболочкой 4, нагнетают водографитовую суспензию 13. Графитовый порошокоседает на стене 1, внутренней поверхности оболочки 4, стержнях 5 и стенках очагов 2 Фильтрации образуя слойграфита 14., Затеи водонспроницаемуюоболочку 4 отсоединяюг от стень 1 иосуществляют зачистку поверхностистенки 1 стержней 5 и зон водонепроницаемой оболочки 4, примыкающих кповерхности стены 1, от слоя графита14. Поверхности очагов 2 Фильтрацииостаются покрытыми слоем графита 14,После этого водонепроницаемую оболочку 4 повторно присоединяют в стене(аналогично указанному) и соединяют при помощи проводов 15 водонепроницаемую оболочку 4 с отрицательным.а арматурные стержни 3 с положительным полюсами источника 16 постоянного тока. В герметичную камеру, обра"зованную стеной 1 и оболочкой 4, отнасоса (не показан) через шланг 11и втулку 10 подают под давлением зак-.16579 5 Формула изобретения 9-201-7Остальное 12 Бентойитовая глина 3 45 Водный силикат натрия 85 Вода репляющую смесь 17, одновременно вклювключая источник 16 постоянного тока и создавая между стержнями 3 арматурного каркаса и оболочкой 4 электрическое поле. Под действием электрического тока частицы закрепляющей смеси 17 устремляются к положительно заряженным арматурным стержням 3 и контактирующему с ними (также поло жительно заряженному) слою графита 14, покрывающему поверхности очагов 2 фильтрации, а вода - к отрицатель- но заряженной водонепроницаемой оболочке 4. Частицы закрепляющей15 смеси 17 заполняют очаги 2 фильтрации железобетонной стены 1 и герметизируют последнюю. В качестве зак-.репляющей смеси 17 применяют смесь глины и водного силиката натрия с 20 водой при следующем отношении компонентов, мас, .:Глина 9-10 Водный силикат натрия 1-7 Вода Остальное Примерами применения изобретения может служить ликвидация фильтрации стены заглубленного в грунт сооружения толщиной 600 мм с использованием ЗО источника постоянного тока напряжением 24 В и применением закрепляющих смесей следующего составаСоставы с граничными значениями содержания компонентов, мас. : 35Глина 9Водный силикат натрия 1Вода 90Глина 20Водный силикат натрия 7 40Вода 73Составы со средними значениями содержания компонентов, мас. :ГлинаВодный силикат натрияВода ГлинаВодный силикат натрияВода1.Способ уменьшения фильтрации через железобетонную стену заглублен- ного в грунт сооружения, включающий прикрепление к оголенным стержням арматурного каркаса стены электрически изолированной от них водонепроницаемой оболочки с образованием между оболочкой и стеной герметичной камеры, подачу в камеру под давлением закрепляющей смеси и создание между арматурным каркасом и водонепроницаемой оболочкой электрического поля, направленного в сторону водонепрони", цаемой оболочки, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности работ за счет более полного погашения очагов фильтрации, перед подачей закрепляющей смеси в камеру нагнетают водографитовую суспензию, затем отсоединяют водонепроницаемую оболочку от стены, осуществляют зачистку поверхности последнейи примыкающих к ней зон водонепроницаемой оболочки и производят повторное образование герметичной камерымежду водонепроницаемой оболочкой и стеной.2. Закрепляющая смесь для уменьшения фильтрации через железобетонную стену заглубленного в грунт сооружения, включающая бентонитовую глину и воду, о т л и ч а ю щ а я с я тем, что она дополнительно содержит водный силикат натрия при следующем соотношении компонентов, мас.Х:ул, Проектн твенно-полиграфическое предприятие, г. У Прои каз 5305/25 Тира ВНИИПИ Госуда по делам из 113035, Москва, 637 Подписноственного комитета СССРбретений и открытий
