Номер патента: 602398

Опубликовано: 15.04.1978

Авторы: Перцевой, Ратненко, Сердюк

МПК: B60K 17/02

Метки: привод, средства, транспортного

...образом, 2 Ф В исходном положении посредством муфты 10 гильза 18 соединена с валом 5, гильза9- посредством муфты 11, а барабан 8с помощью муфты 13 соединен с блоком 9 шестерен, Вал 5 заторможен тормозом 2, Крутящий момент, создаваемый на валу 5 гру- . зом 21, уравновешен крутящим моментом от груза 24. В этом положении отключается тормоз 2 и одновременно включается двигатель 1, сообщая через редуктор 3 вращение валу 5 в направлении по часовой стрелке, 30Вращение от вала 5 через муфту 10 передается гильзе 18, которая через обгонную муф. ту 22 вращает барабан 7. Барабан 7, вращаясь, намаывает гибкий элемент 20 и поднимает груз 2.Госкольку вал 5 вращает гильзу 19, то Зэ барабан 8 под действием груза 24 получает возможность вращаться,...

Номер патента: 355071

Опубликовано: 01.01.1972

Авторы: Миренко, Обыдало, Ратненко, Сердюк

МПК: B65B 7/16

Метки: заполнения

...д ) и я ж и дс О ст и 1 с р е:) 1)с ) хи и )25 отсекающий клапан и выддвливдния сс черезнижний отсекающий клапаси к дозатору пристроен гидроцилипдр 26. В нижней части расположена матрисца 27. Ротор. зачистки поверхностей подсоединение (см. фиг. 3) состоит из 30 цссущей колонны 28, иа которую через под25 30 35 3шипниковый узел 29 опирается ротор 30. Снизу к колонне, прикреплена неподвижная опора 31 с кспирами 32, а в ячейках ротора по его периферии встроены зачнстные блоки 33 со щетками 34. Над каждым зачистным блоком расположены гнездо 35 для зачищаемых деталей и прижим Зб. Копир 37, закрепленный на диске колонны, и ролик 38 служат для ссевого,переьмещения прижимов. Для осевого перемещения блоков зачистки предназначены ролики 39,Для...

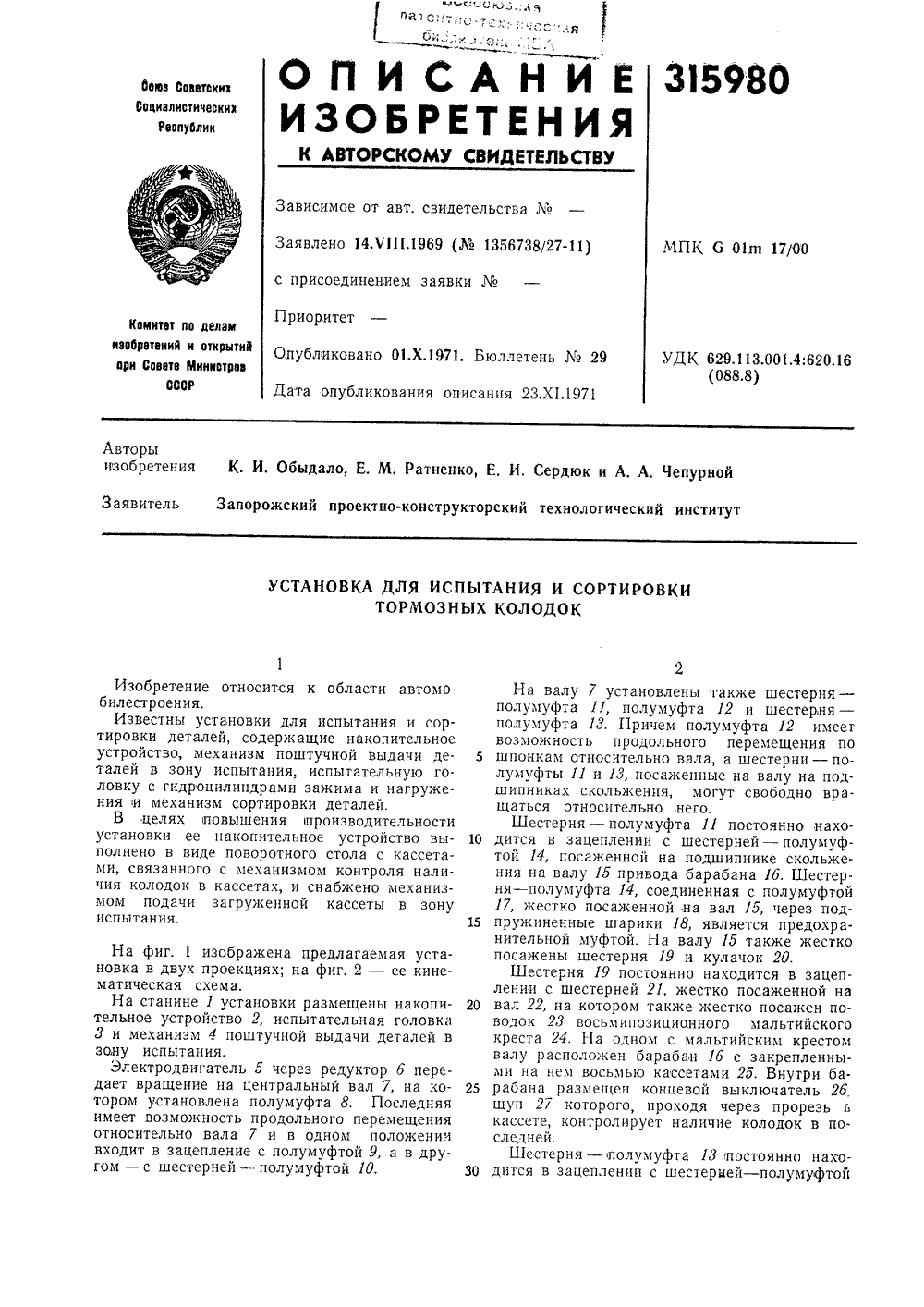

Номер патента: 315980

Опубликовано: 01.01.1971

Авторы: Обыдало, Ратненко, Сердюк, Чепурной

МПК: G01M 17/007

Метки: испытания, колодок, сортировкитормозных

...59 и 60. Дроссель 61 регулирует скорость хода штоков гидроцилиндров. Для переключения полумуфты 12 служит гидроцилиндр 62, управление которым производится посредством золотника 63, а для переключения полумуфты 8 - рукоятка 64. С помощью маховика 65, жестко посаженного на вал 66, осуществляется ручной привод установки, На валу 66 также жестко посажена шестерня 67, постоянно находящаяся в зацеплении с шестерней - полумуфтой 10,Установка работает на трех режимах; автоматическом, наладочном с механическим приводом и наладочном с ручным приводом.При работе установки на автоматическом режиме вращение от электродвигателя 5 через редуктор 6 и полумуфты 8 и 9 передается центральному валу 7 и затем через полумуфту 12, шестерни - полумуфты 13, 28 и...
