Пурвин

Номер патента: 1273875

Опубликовано: 30.11.1986

Авторы: Коробкин, Минаков, Нещеретов, Пурвин, Шевляков

МПК: G05B 11/01

Метки: компенсацией, люфта, следящий, электропривод

...заданному перемещениювыходного вала редуктора 9.Прямоугольные импульсы с выходаимпульсно-фазового преобразователя 3подаются на первый вход второго фазового дискриминатора 5. На второйвход этого дискриминатора подаются,прямоугольные импульсы с выхода фазового датчика 10 положения. Девиация частоты Г следования импульсовна выходе фазового датчика 10 положения пропорциональна фактическойскорости перемещения выходного валаредуктора 9, а изменение их фазы относительно фазы напряжения, питающего фазовый датчик 10 положения,пропорционально фактическому перемещению выходного вала редуктора 9,В зависимости от величины и знака разности фаз импульсов, поступающих на входы второго фазового дискриминатора 5, на его выходе формируются...

Номер патента: 822971

Опубликовано: 23.04.1981

Авторы: Николаеня, Пурвин, Черновец, Шморгун

МПК: B22C 7/02

Метки: блоков, выплавляемым, моделям, отливоклитья, подвеска, форм

...ановлена на воэможностью ризонтальной ающая к шари Поставленная цель ,тем, что обечайка уст кронштейне шарнирно с поворота ее вокруг го оси шарнира, а прилег ру стенка обечайки им в виде хвостовика для блоков отливок, кронш нен составным (напрнм 25 е подобных ман акже дополниенных площадей зоне разгрузки алквкк к.охлаждвприменени требует оиэводст ановки в обжига, э нако о ов пулят р тельных для их агрегат ния. сталкивания тейн выполер, кз двух Я.Ш.Иморгун, В.К.Пурвинь, В.П.Николаеня и И.Н.Черновецчастей) иэ материалов различной жаростойкости.На фиг. 1 изображена подвеска с блоком отливок после выхода из камеры охлаждения агрегата обжига, заливки и охлаждения; на Фиг. 2 момент разгрузки блока отливок.Подвеска состоит иэ верхней 1...

Номер патента: 769421

Опубликовано: 07.10.1980

Авторы: Брызгалов, Нарцов, Пурвин, Шевченко

МПК: G01N 27/18

Метки: детектора, измерительная, например, схема, теплопроводности

...выполненным на стабилитроне18 и резисторе 19, Выходы дифференциальных усилителей 16 и 17 с помощью ключей20 и 21 соединены со входами аналоговыхзапоминающих устройств 22 и 23.Управляющими элементами являютсясветоизлучающие диоды оптронов 6 и 7, которые подключены между вершиной диагонали питания моста, находящейся на общей шине питания, и выходами запоминающих устройств 22 и 28, соединенных черезключи 20 и 21 с выходами усилителей 1 б и17, инвертирующие входы которых соединены с вершинами измерительной диагонали моста. Резистор 24 служит для подстройки оптимальной величины тока мостадетектора.Устройство ра ботает следующим образом.После включения потока газа-носителячерез сравнительную ячейку б продуваетсячистый газ-носитель, а через...

Номер патента: 746423

Опубликовано: 05.07.1980

Авторы: Лычагин, Нещеретов, Пурвин

МПК: G05B 19/16

Метки: комбинированным, следящая, управлением, фазовая

...то для получения алгоритма" б т иуцут проходить импульсы только с третьихскоростного сигнала следует выделить девиа. входов.цию частоты в напряжении рабочего канала; вы.делить девиацию частоты в напряжении опорно- На третьи входы сумматоров 17 и 23 лого канала; вычесть из девиации частоты напря- ступают импульсы одинаковой частоты ижения рабочего канала девиацию частоты опор- сдвинутые на 90 относительно друг друга.ного канала; полученную разность девиаций Следовательно, при отсутствии импульсов начастот преобразовать в постоянное напряжение. остальных входах "этих схем, частота"импульДевиация частоты сигнала рабочего канала сов на вьгходах сумматоров 17 и 23 б детфазов аф р щаюцгего задатчика выделяется блоком одинакова. Импульсы с в...

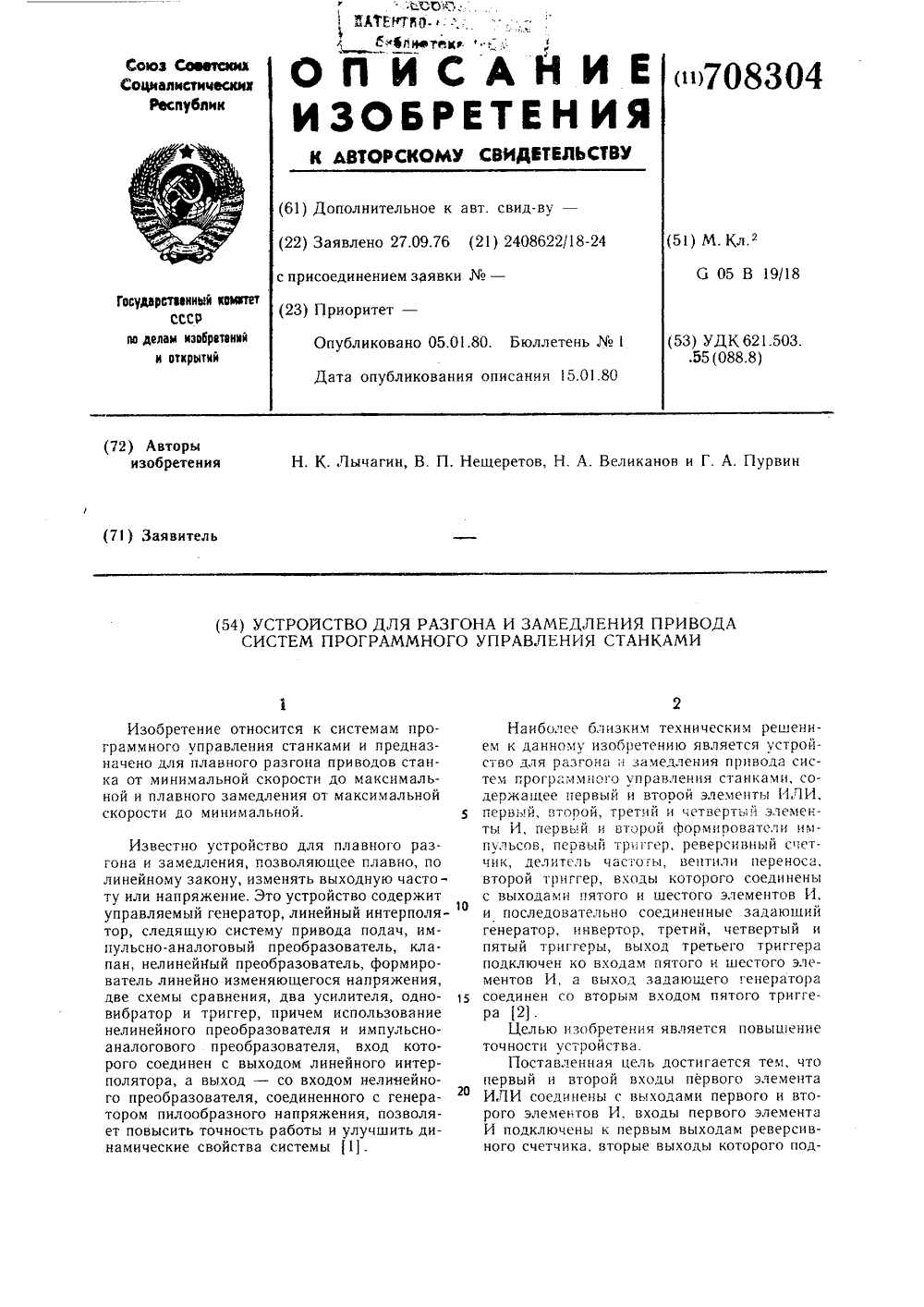

Номер патента: 708304

Опубликовано: 05.01.1980

Авторы: Великанов, Лычагин, Нещеретов, Пурвин

МПК: G05B 19/18

Метки: замедления, привода, программного, разгона, систем, станками

...элемент И 10 будет открыт и на счетный вход счетчика 17 начнут поступать импульсы переполнения с выхода делителя 19. После фиксации каждого импульса переполнения в счетчике 17 содержимое последнего переносится в делитель 19, уменьшая каждый раз его емкость на единицу. Период выходной частоты при этом уменьшается каждый раз на величину, равную периоду частоты, поступающей на вход делителя 19. Процесс разгона будет продолжаться до полного заполнения емкости счетчика 17, после чего через элемент И 11, элемент ИЛИ 15 и элемент И 12 триггер 7 опрокинется и поступление импульсов переполнения с выхода делителя на счетный вход счетчика 17 прекратится. С этого момента в каждый разряд делителя 19 будут 5 1 Ю 1 2 В м зо 35 49 непрерывно...

Номер патента: 673981

Опубликовано: 15.07.1979

Авторы: Великанов, Лычагин, Нещеретов, Пурвин

МПК: G05B 11/06

Метки: пропорционального, сигнала, скорости, формирования

...5. Сод .ржимое,счетчика 5 периодически переноситсяв блок памяти б импульсом, выделяемым формирователем импульсов 7 иззаднего фронта разрешающего импульса счета. Вслед за этим содержимоесчетчика 5 сбрасывается импульсомсброс, со второго выхода тактирующего генератора 4 после оконча ния импульса переноса. Блок памятиб управляет состоянием блока разрядных ключей 8, которые, в свою очередь, подключают разрядные сопротивления блока сопротивлений 9 на входсуммирующего усилителя 10. Величинанапряжения на выходе суммирующегоусилителя 10 однозначно определяетсякомбинацией включенных сопротивлений на входе этого усилителя. Напряжение с выхода суммирующего усилителя 10 через две передающие цепочки,состоящие из ограничительных элементов 11, 12...

Номер патента: 605670

Опубликовано: 05.05.1978

Авторы: Гринчишин, Духович, Пурвин, Харитонович, Шморгун, Шуганов

МПК: B22C 15/30

Метки: форм, формовочная

...11 и опока 12 с формовочнойсмесью 13. Над опокой 12 расположен прессовый поршневой привод 14 с поршнем 15,Нв штоке 16 установлено подпрессовочноеустройство 17, Посредством трубопроводов605670 18 и д,В полость 20 соединена с магистралы.21 сжатого воздуха через воздухораспределитель 22,Трубопроводом 23 рабочая полость (на чертеже не показана) воздухораспределителя4 соединена с полостью 24 встряхиваюшего поршневого привода 7, а трубопроводом 25 полость 26 прессового поршневого привода 14 соединена с выхлопным каналом (на чертеже не показан) , воздухораспределителя 1 О 22При перемещении золотника (на чертеже не, показан) воэдухораспределителя 22 вправо сжатый воздух иэ магистрали 21 по каналу 9 поступает в полость 10 встряхиваю. щего...

Номер патента: 331414

Опубликовано: 01.01.1972

Авторы: Кочинева, Пурвин

МПК: G08B 5/00

Метки: световой, сигнализаций

...с эмиттеров транзисторов Тг и Т, через дифференцирующие цепи конденсаторов Ез и Е резисторов С 7 и С 7 подаются на входы усилителей мощности - транзисторы Т, и Тб, нормально находящиеся в разомкнутых режимах, температурную стабилизацию которых осуществляют резисторы Сб и СыСигналы другой полярности от транзисторов Тг и Т, проходят, через диоды Д и Д, не давая накапливаться зарядам на конденсаторах Ез и Еб.Усиленные импульсы положительной полярности с коллекторов транзисторов Т и Тв через цепи конденсаторов Ег и Е;, резисторов Сз и Спопеременно поступают на поджигающий электрод тиристора УВ и на базу гася. щего транзистора Т.Дифференцирующие цепи Ез - С 7 и Ег - Сз и соответственно Еб - Сп и Е 7 - С 9 позволяют в течение коротких...

Номер патента: 321438

Опубликовано: 01.01.1971

Авторы: Плинтйо, Пурвин, Шморгун

МПК: B65G 25/00

Метки: конвейер, шаговый

...конвейер, вид сбоку.Конвейер включает станину 1, пд которой в два яруса укреплены неподвижные рамы 2 и о, а также подвижные рамы 4 и 5, каждая из которых снабжена самостоятельным приводом 6. Рамы 4 и 5 перемещаются по роликам 7, укрепленным на концах рычагов 8, связанных с общим приводом 9 и шарнирно соединенных с рамами 2 и 3.Работает конвейер следующим ооразом.Груз, подлежащий транспортированию, устанавливают на рамы 2 и 8. При повороте от привода 9 рычагов 8 по часовой стрелке до определенного положения рама 4 поднимается вьппе рамы 2 и припимает груз нд себя. Одповремепю рдмд 5 опускдстся ниже рамы Л, и последняя пршимаст груз на себя, Затем р;мы 4 и 5 перемещаются по роликам 7, причем верхняя рама транспортирует груз на рас...

Номер патента: 34462

Опубликовано: 28.02.1934

Автор: Пурвин

МПК: A01D 45/26

Метки: капустоуборочная

...захватывая вилок капусты за кочерыжку по мере подъема транспортера, вытаскивает вилок вместе с кочерыжкой из земли и транспортирует его вверх к режущему аппарату,Под транспортером 3 к планке 19 рамы машины шарнирно прикреплена площадка 18, имеющая и передней своей части щель, Над этой щелью расположено приспособление 5 в виде ножниц, одна половина которых прикреплена жестко к площадке 18 и направлена по щели, другая же половина ножниц подвешена к раме машины шарнирно и приводится в движение кривошипно-шатунным механизмом, Выдернутый из почвы вилок капусты, захваченный транспортерами 2 и 3 за кочерыжку, подводится к площадке 18, кочерыжка проходит в щель так, что корневая часть ее располагается под площадкой 18; по подходе к...
