Пукас

Номер патента: 930745

Опубликовано: 23.05.1982

Автор: Пукас

МПК: H04N 5/08

Метки: выделения, импульсов, синхронизирующих

...напряжения на шине 9. Однако, благо.даря включению диода 8 между шиной 9 иточкой 7, напряжение в этой точке будетравно номинальному напряжению минус падение напряжения на открытом диоде 8.Поэтому в промежутках между синхроимпульсами транзистор 10 надежно заперт и напряжение на резисторе 11 равно нулю. С приходом отрицательного строчного синхроимпульса на базу транзистора 2 он запирается,а напряжение на его коллекторе и в точке7 повышается выше номинального напряжения на шине 9. Однако при этом открывается транзистор 10 и напряжение в точке 7и на коллекторе транзистора 2 устанавлива.ется равным нОминальному напряжению плюспадение напряжения на открытом переходеэмиттер-база транзистора 10. Поэтому на резисторе 11 и на коллекторе...

Номер патента: 925309

Опубликовано: 07.05.1982

Авторы: Бал, Бондаренко, Гржибовский, Пукас

МПК: A47L 11/10

Метки: поверхностей

...превышающей скорость вращения второго рабочего органа.На чертеже представлено предлагаемое 25устройство, общий вид,Устройство для обработки поверхностей содержит пару приводных цилиндрических рабочих органов 1 и 2, смонтированных на осях 3 и 4, закрепленных на ЗО корпусе 5. Рабочие органы 1 и 2 смонтированы параллельно один другому с возможностью вращения в противоположные стороны.К каждому рабочему органу 1 и 2 жестко присоединены шкивы 6 и 7 разных диаметров, на корпусе 5 размещен двигатель 8 со шкивом 9, который с помощью лент 10 и 11 соединен со шкивами 6 и 7 рабочих органов. Устройство заключено в кожух 12.Благодаря тому, что рабочий орган 1 связан со шкивом 6, имеющим больший диаметр, этот рабочий орган имеет скорость...

Номер патента: 908784

Опубликовано: 28.02.1982

Авторы: Большаков, Лещинский, Пукас

МПК: C09K 7/02

Метки: буровой, раствор, эмульсионный

...0,10 0,50 2,0 0,15 2,5 0,8 0,20 Таблица 2 кость растворажесткости воды,мг - зкв/л фициент Ьуровой раствор 4 Известный с кон ентрацнеи омылеин йэОН смеси гудрои 0,1 О 0,1 Антифрикционные свойства предлагаемогои известного змульсионных буровых растворовопределяют на машине трения М - 22 по обще.апринятой методике при трении стали о гранит.Солестойкость растворов определяют по мак.симальной величине жесткости хлорндно. натриевых вод, щ которой не происходит расслаивание раствора, Поверхностное натяжение определяют сталагмометрическим методом. зз Полученные данные представлены в табл. 2,905784 1111 ололжепи. табл.24 ГПраллагаемый 0 3 1 э 0 40 О,3 0 40 150 0,08 33,5 Эмульсионный буро омыляющий реагент, с отличающийс улучшения качества рас...

Номер патента: 885650

Опубликовано: 30.11.1981

Авторы: Бал, Мотинов, Пукас, Стрельченко

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...12 с выполненными в них вырезами 13 Боковые поверхности дисков 12 взаимодействуют с осями 14, установленными в направляющих 15 водила 8 и снабженными пружинами 16 и 15 стопорными кольцами 17.В кольцевом выступе 4 крышки 3 выполнены отверстия 18 под оси 14.Диски 12 и сателлиты 6 расположе" ны относительно друг друга таким об разом, что вырезы 13 и пальцы имеют общую ось, параллельную оси вала 7.Муфта работает следующим образом.При включении муфты перемещением стопорных колец 17 вводят оси 14 в отверстия 18 кольцевого выступа Для удержания осей 14 в этом положении необходимо ведущий вал провернуть относительно вала 2 на некоторый незначительный угол в направлении его ЭО основного вращения, При этом диски 12 займут положение,...

Номер патента: 868949

Опубликовано: 30.09.1981

Авторы: Аркушаускас, Барткайтис, Пукас

МПК: H02M 3/335

Метки: однотактный, транзисторный

...ширины импульсов. Коллектор этого транзистора через третью обмотку 21 импульсного согласующего трансформатора соединен с базой буферного трансформатора, эмиттер соединен с эмиттером ключевого транзистора, между эмиттером которого и общим выводом 22 включен резистор 23, а также дополнительный выпрямитель 24 и 25.Сопротивление резистора 23 и ко" личество витков обмотки 21 выбрано таким, что при номинальном напряжении сети и установленном выходном напряжении на выходных выводах 15 линейно возрастающее напряжение на эмиттере транзистора 20 по истечении 15-20 мкс превышает напряжение на обмотке. 21 и на базе транзистора 20 подается положительное напряжение. Транзистор 20 запирается, процесс генерации расширенного импульса прекращается, а...

Номер патента: 860033

Опубликовано: 30.08.1981

Автор: Пукас

МПК: G05F 1/58

Метки: импульсный, стабилизатор

...5. Напряжение с выхода выпрямителя 1 через промежуток коллекторэмиттер насыщенного транзистора 2 практически неослабленным передается на конденсатор фильтра 10 и через клемму 3 в нагрузку, При дальнейшем повышении амплитуды полуволны напряжения транзистор 4 открывается, через него протекает ток, вызывающий падение напряжения на резисторе 5, в результате чего напряжение на базе транзистора 2 становится ниже напряжения на его эмиттере и он надежно запирается. Транзистор 4 остается открытым, а транзистор 2 запертым, пока напряжение полуволны не перейдет максимум и на заднем фронте не уменьшится до уровня, при котором напряжение на базе транзистора 4 станет ниже пробивного напряжения стабилитрона 6. Однако в этот промежуток времени...

Номер патента: 838153

Опубликовано: 15.06.1981

Авторы: Бал, Паршина, Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...пазов сателлитов выполнены расширенными.Кроме того, каждый сателлит может быть снабжен усатновленной на пальце серьгой и роликом, на котором закреплен конец пружины.На фиг, 1 изображена муфта, продольный разрез на Фиг.2 - вид с торца со снятой крышкой, на фиг.З схема работы предохранительной зубчатой муфты.Муфта состоит из корпуса 1, крышки 2, установленной на приводном валу 3, солнечной шестерни 4 находящейся в зацеплении с сателлитами 5, установленными на ведущем валу б. На торцах сателлитов 5 закреплены пластины 7, с выполненными в них торцовыми пазами 8 в которые введены пальцы 9. Пальцы 9 вместе с роликами 10 вращательно установлены в серьгах 11, На роликах 10 закреплены концы тарированной пружины 12. ФОрма выполнения...

Номер патента: 836412

Опубликовано: 07.06.1981

Авторы: Бал, Паршина, Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...плоскостях последних,пересекающихся одна с другой подуглом, равным 900,На фиг. 1 изображена предохранительная зубчатая муфта, общий вид,на фиг. 2 - вид А фиг. 1 (со снятойкрышкой); на фиг, 3 - схематическоеизображение муфты при минимальнойнагрузке; на фиг. 4 - то же, припредельной нагрузке; на фиг. 5 - тоже, после срабатывания муфты; нафиг. 6 - график, иллюстрирующий зависимость момента сопротивления муфты от угла поворота солнечной шестерни относительно сателлитов. 15Предохранительная зубчатая муфтасостоит из корпуса 1, крышки 2, установленной яа ведомом валу 3 солнечной шестерни 4, находящейся в зацеплении с сателлитами 5, установленны Оми на ведущем .валу 6, На торце сател-литов 5 эксцентрично оси их вращения установлены пальцы 7 с...

Номер патента: 835411

Опубликовано: 07.06.1981

Авторы: Булан, Купянский, Паршина, Пукас, Хенов

МПК: A47L 15/23

Метки: посудомоечная

...неподвижной стойки 10 по горизонтали на уровне отверстий 11 или 12 в верхнем разбрызгивателе размещена цилиндрическая заслонка 13, выполненная в виде обрезка трубы, соединенная с электромагнитным приводом 14 при помощи спиц 15 и штока 16.Посудомоечная машина работает следующим образом.При обесточенном электромагнитномприводе 14 заслонка 13 перекрывает отверстие 11 нижней полости верхнего разбрызгивателя. Поток моющего раствора с напором, создаваемым циркуляционным электронасосом 4, по неподвижной стойке 10 поступает из нижнего разбрызгивателя 9 на835411 Заказ 1136/1 Изд. Мз 386 Тираж 497 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 пография, пр....

Номер патента: 817908

Опубликовано: 30.03.1981

Авторы: Аркушаускас, Барткайтис, Гайлюс, Мачюйтис, Пукас

МПК: H02M 3/315

Метки: однотактный, преобра-зователь, транзисторный

...и резистора 4 через диод 19 и резистор 20 соединена с шиной 17 питания узла 11 управления и буферного каскада 12. Основное стабилизированное напряжение для питания нагрузки получают с отдельной изолированный от схемы стабилизатора обмотки 21, к которой подключен выпрямитель на диоде 22 и конденсаторе 23, выход которого соединен с выходными клеммами 24. Работает однотактный транзисторныйпреобразователь следующим образом. Непосредственно после включения в электрическую сеть ключевой транзистор 7 находится запертым, так как его база соединена через обмотку согласующего трансформатора 13 с эмиттером. Поэтому узел 11 управления и буферный каскад 12 напряжения питания из выпрямителя, состоящего из диода 15 и конденсатора 16, не получают....

Номер патента: 807479

Опубликовано: 23.02.1981

Автор: Пукас

МПК: H03H 7/09

Метки: мостовой, фильтр

...1 индуктивности, конденсаторы 2 и 3, резистор4, Катушка 1 от средней точки имеетотвод 5, который непосредственно иличерез резистор б подключен к точкесоединения конденсаторов 2 и 3 и резистора 4, которая соединена также спереключателем 7,Принцип работы предлагаемого устройства заключается в следующемПри работе с заградительной харак-.теристикой переключатель 7 не замкнут,и устройство представляет собой обычный мостиковый ВЬС-Фильтр. При точновыполненном отводе 5 соединение средней точки катушки 1 сточкой соединения конденсаторов 2 и 3 и резистора4 не влияет на работу Фильтра.При переходе на работу с полосовой характеристикой переключатель 7замкнут.В этом случае обе половины катушки 1 и конденсаторы 2 и 3 составляют,Составитель...

Номер патента: 805999

Опубликовано: 23.02.1981

Авторы: Веселюнас, Пукас, Смайлис

МПК: A61B 5/04

Метки: электро-кардиостимулятором

...вход.ного сигнала с дальнейшей аппаратурой, повы.шает точность фазирования .синхросигнала.Исследования, проведенные с усилителем безсхемы регулирования усиления и с предлагае.мым устройствам показывают, что точностьфазирования В-зубца злектрокардиосигналаповышается от 215 мс до 5 мс, т.е. примернов 3 раза; а также повышается точность синхронизации в среднем на 33% по сравнениюс длительностью переднего фронта В-зубца. 35 3на выходе которой получаются прямоугольные, импульсы, которые далее подаются для син. хронизации электрокардиостимулятора или мониторных систем. Одновременно выходной сигнал детектора поступает на усилитель 9 регулирующего тока. При увеличении амплитуды входного кардиосигнала на излучатель 10 олатрона 5 подается...

Номер патента: 802674

Опубликовано: 07.02.1981

Авторы: Бал, Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...Фиг, 1; на фиг, 3 - разрез Б-Б Фиг. 1; на Фиг. 4 - вариант крепления конца штока на пальце сателлита, на Фиг. 5 - схема работы муфты.Муфта состоит из корпуса 1, крышки 2, установленной на ведомом валу 5 Э, ведомой полумуфты в виде солнечной шестерни 4, сцепленной с сателлитами 5, установленными на корпусе 1, смонтированном на ведущем валу б. На торцах сателлитов 5 эксцентрично ус тановлены пальцы 7 с насаженными на них шарнирами 8. На ведомом валу Э солнечной шестерни 4 установлен силовой пневматический цилиндр 9 с поршнями 10 и штоками 11. Концы штоков 11с помощью шарниров 8 соединены с паль цами 7 сателлитов 5. Полость 12 цилиндра 9 через каналы 13, 14, выполненные в валу 3, и полость пустотелой обоймы 15, вращательно установленной...

Номер патента: 794271

Опубликовано: 07.01.1981

Авторы: Бал, Пукас, Стрельченко

МПК: F16D 7/04

Метки: муфта, предохранительная

...поводки 9 про 5 10 15 20 25 60 35 40 45 50 55 60 65 межуточных звеньев 10, на которых закреп.лены концы тарированной пружины 11, другие поводки 12 промежуточных звеньев 10 шарнирно закреплены на торцах дополнительных сателлитов 13, установленных соосно основным и взаимодействующих с дополнительной солнечной шестерней 14.11 оследняя посажена на промежуточном валу 1 э. 11 ромежуточный вал 15 солнечной шесгерни и дополнительные сателлиты 13 с помощью подшипников 16 смонтированы па узле управления, выполненном в виде фланцевои втулки 17, которая подвижно вдоль оси полумуфты б с помощью шлицевого соединения размещена в ступице 5 ведомого колеса б. Ыо фланцевой втулке 17 соосно с основной 3 и дополнительной 14 солнечной шестерней в...

Номер патента: 790236

Опубликовано: 23.12.1980

Автор: Пукас

МПК: H03K 5/19

Метки: импульсов, кадровых, приемника, селектор, телевизионного

...делитель напряжения из резисторов 3 и 4, резисторы 5-7, конденсаторы 8 и 9. Входной сигнал подается на шину 10, выходной сигнал снимается с выхода 11.Устройство работает следующим образом.С делителя напряжения на резисторах 3 и 4 на базу транзистора 1 подается начальное смещение, при котором каскад имеет максимальное усиление. Одновременно это напряжение сме.Формула изобретения Составитель А. АртюхРедактор А. Маковская. Техред А.Щепанская Корректор С,Шекмар Заказ 9069/62 Тираж 995 Подписное ВНИИПИ ГосуДарственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5ФиЛиал ППППатент", г. ужгород, ул. Проектная, 4 щения через резистор 7 подается наэмиттер транзистора 2 в качестве запирающего напряжения...

Номер патента: 777878

Опубликовано: 07.11.1980

Автор: Пукас

МПК: H04N 5/10

Метки: выделения, кадровых, синхроимпульсов

...С коллектора транзистора 3 на его базу через конденсатор 2 и транзистор 4 осуществляется глубокая отрицательная обратная связь, устройство работает как активный фильтр нижних частот и эффективно ослабляет имеющиеся в "составе смеси синхро777878 Составитель А. СлободскийРедактор Н, Тимонина Техред А. Камьннникова Корректор С. Хел аказ 2403/18 Изд.532 Тираж 729 Подписи НПО Поиск Государственного комитета СССР по делам изобретений и сткрыт 113035, Москва, Ж 35, Раушская наб д. 4/5пографня, пр. Сапунова импульсов строчные синхронизирующие импульсы. Поэтому постоянное напряжение на выходе транзистора 4 и режим транзистора 3 не изменяются, С приходом кадровых синхроимпульсов, имеющих сравнительно большую длительность (27 мкс), конденсатор...

Номер патента: 766597

Опубликовано: 30.09.1980

Авторы: Бредикис, Кибиша, Пукас

МПК: A61H 23/02

Метки: конечностей, массажа, мышц

...импульсов, определяют порог болевых ощущений, снижают амплитуду импульсов на 5-10 и оставляют регулятор 7 в этом положении. Платформу 2 ставят в наиболее удобное для стоп положение, нажимают на платформу и по индикаторному устройству 13 измеряют максимальное развиваемое стопами усилие. Затем давление стоп на платФорму уменьшают до уровня 0,6-0,8 от измеренного максимального значения и с помощью потенциометра 17 устанавливают напряжение на эмиттере транзистора 16, при котором этот транзистор, а также транзистор 19 открываются. При этом на управляемый аттенюатор 8 подается управляющее напряжение, снижающее амплитуду электрических импульсов и уменьшающее раздражение мышц. Если пациент снижает нажим стоп на платформу 2, напряжение...

Номер патента: 740995

Опубликовано: 15.06.1980

Авторы: Бал, Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...Описываемое устройство зубчатойпредохранительной муфты может найтиприменение в различных устройствах,например стендах для испытания зубчатых колес, при испытании различных пе 15 редаточных механизмов и т. п., и позволяет испольэовать одну и ту же муфтув условиях, когда величина максимального передаваемого крутящего момента может изменяться,20 3 74 новленной на нем гайкой, смонтированной на торце сателлита.На фиг, 1 изображена муфта, продоль ный разрез; на фиг. 2 - то же, вид с торца со снятой крышкой, на фиг. 3 - пример установки пальцев на торцах сателлитов; на фиг. 4 - вид по стрелке А на фиг. 3, на фиг. 5 - вид по стрелке Б на фиг. 3.Муфта содержит корпус 1, крышку 2, установленную на приводном валу 3 солнечной шестерни 4. В корпусе 1...

Номер патента: 735260

Опубликовано: 25.05.1980

Авторы: Веселюнас, Пукас, Смайлис

МПК: A61N 1/36

Метки: электрокардиостимулятор

...8 подается на вход усилителя 4. С вторичной обмотки 9 стимулирующие электрические импульсы через электроды, неуказанные на чертеже, подаются на стимулируемый орган.Электрокардиостимулятор работает следующим образом,Прямоугольный импульс, частота повторения которого кодируется в блоке кодирования задающего генератора 1, поступает в схему формирования, в которой вырабатывается импульс определенной длительности (в зависимости от конкретных задач,4/5ная, 4 знапример, для стимуляции сердца 1,5 - 2 мсек). На выходе формирователя аттенюатор 2 позволяет менять амплитуду импульса в желаемых пределах. Сформированный по длительности и амплитуде импульс поступает в выходной каскад со стабилизацией тока стимулирующего импульса,Выходной каскад...

Номер патента: 729401

Опубликовано: 25.04.1980

Авторы: Вовчук, Головин, Керницкий, Петько, Пукас

МПК: F16H 1/46

Метки: инструмента, привод, рабочего

...электродвигателя, редуктора и насадки.Редуктор включает планетарную и дифференциальную ступень (см. фиг. 2). Солнечная шестерня 10 планетарной ступени связана с валом электродвигателя 1 муфтой 11, эпицикл 12 ее заторможен, а водило 13 связано с солнечной шестерней 14 дифференциальной ступени, Коаксиально расположенные выходные валы 15 и 16 соответственно связаны с водилом 17 и эпициклом 18 дифференциальной ступени. На концах выходных валов 15 и 16 имеются соответственно полумуфты 19 и 20.На валу 7 насадки 4 (см. фиг. 3) имеется полумуфта 21, взаимодействующая с полумуфтой 19, на корпусе насадки 4 полумуфта 22, взаимодействующая с полумуфтой 20.Привод работает следующим образом.Вращение вала электродвигателя 1 через муфту 11...

Номер патента: 726536

Опубликовано: 05.04.1980

Авторы: Вейверис, Жукаускас, Закарявичюс, Пукас

МПК: G06F 17/18

Метки: импульсов, периода, распределенных, случайно, среднего

...формирьовьаФейемияйулЬсов 10 из отрицательного перепада напряжения на единичном выходе триггера8 устанавливает триггер 9 в единичноесостояние. Тот жевторой имйуплвьс опра-шивает элементы И, и на выход устройст-ва поступает код первого периода случайной импульсной последовательности. Тотже импульс через блок 2 управленияставитсумматор 1 иа короткое время врежим вычитания. В этот момент в суми 55маторе находится 2М импульсов (гдеи -номер разряда, на который поступалиимпульсы, й количество импульсов, которйе сосчитал сумматор за первый период следования случаййо распределенныхимпульсов). Код снимаемый со старших разрядов сумматора 1 через линиизадержки 7 - 7 п- поступает на младшие1- (тп -О ) разряды сумматора. Сумматор...

Номер патента: 726379

Опубликовано: 05.04.1980

Авторы: Бал, Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...валу 2, на которомзакреплена солнечная шестерня 3, Шестерня 3 находится в зацеплении со смонтйрованными на ведущем валу 4 сателлитами 5, На торцах сателлитов 5 эксцентрично оси вращения установлены пальцы 6, которые посредством шарниров 7и штанг 8 связаны с ползуном 9, установленным на направляющей 10, котораярасположена вдоль оси вращения муфтыи закреплена на корпусе 1, Ползун 9установлен на направлякяпей 10 свободно и с возможностьюперемещения вдольосй вращения муфты. На направляющей10 установлена тарированная пружина 11,упирающаяся одним концом в ползуны 9,а другим в упор 12, смонтированный вкорпусе 1 с воэможностью перемещениявдоль оси вращения (например, в прорезях 13, выполненных в корпусе 1 муфты). Упор 12 установлен в обойме...

Номер патента: 726378

Опубликовано: 05.04.1980

Автор: Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...я тем, что, с целью повышениядолговечности и демпфируюшей способности, паз каждого сателлита выполненв виде дуги, равной 180", центр которой расположен на оси вращения сателлита,3 726378 4деформация пружины максимальна, амомент сопротивления муфты равен нулю.При возврашении пружины в исходноесостояние также происходит полное возврашение накопленной ею энергии всиловую схему машины, в результате чего требуется значительное время на разгон машины.Цель изобретения - повышение долговечности и демпфируюшей способности. 1 оДля этого паз каждого сателлита выполнен в виде дуги, равной,180, центркоторой расположен на оси вращения сателлита.. На фиг. 1 показана муфта со снятойкрышкой; на фиг. 2 - то же, продольныйразрез; на фиг. 3 - узел крепления...

Номер патента: 725265

Опубликовано: 30.03.1980

Авторы: Пукас, Чечис

МПК: H04N 5/04

Метки: импульсов, селектор, синхронизирующих

...обпоступают на базу транзистора 12 парафазного усилителя строчных сйнхрбнизирующих импульсов практически неискаженными, а группа кадровых импулЬсов опускается вниз так, что располбженные внутри них врезки приобретают отрицательную полярность, Подбором сопротивлений резисторов 8, 9 устанавливают такой уровень сигнала, чтобы строчные импульсы на базе транзистора 12 имели амплитуду, несколько превышающую порог отййрания транзистора 12. В промежутках между строчными синхронизирующими импульсами транзистор 12 закрыт, так как его база соединена с эмиттером через резистор 11 с небольшом сопротивлением. Каждый строчный или выравнивающий импульс отпирает транзистор 12, и на его коллекторе появляются импульсы отрицательной полярности.Одновременно...

Номер патента: 688175

Опубликовано: 30.09.1979

Авторы: Кононенко, Пукас, Стрельченко, Чугунов

МПК: A47J 31/00

Метки: кофеварка

...в з акдс из завароч в5 щен клапан 1Кофсварка следующим образом.Прп закнпанип воды в резервуаре 1 парчерез жпклер 7 поступает в заварочную ка- О мер 3, где, кондснсируясь, равномерно увлаяняст и прогрсваст кофе в перколяторе 4. При этом благодаря наличию жиклера и клапана 10 давление в заварочной камере и резсрвуаре выравнивается и на перколяб тор подается псрсгрстый пар. Когда давление в обеих камерах достигает заданной величины, открывается клапан 10 и в заварочную камеру по трубке б поступает вода, имеющая благодаря созданному избыточно О му давленшо температуру выше 100 С. Вода, взаимодействуя с кофе, насыщается вкусовыми и ароматическими веществами н стекает в камеру 5 сбора напитка через трубку 9.Так как из-за наличия...

Номер патента: 686765

Опубликовано: 25.09.1979

Авторы: Михайленко, Петько, Пукас

МПК: B02C 18/30

Метки: блок, мясорубки, режущий, шнековой

...постоянного давления между ножами и улучшение условий приработки.15 2Режущий блок содержит неподвижный 1 и подвижный 2 ножи, соединенные между собой тягой 3, которая имеет конический хвостовик, посредством которого осуществляется ее соединение с подвижным ножом. В неподвижном ноже 1 закреплена втулка 4, в которой размещена пружина 5, через которую проходит тяга 3, Юля создан постоянного усилия между ножами на свободном торце втулки 4 выполнены прорези (пазы), в которых устанавливается плавающая шайба 6,Для ограничения хода шайбы по прорезям втулки на резьбовую часть тяги навинчивается гайка 7.3 68При вращении шнека 10 одновремен-но вращается подвижный нож 2 и благодаря перемещению относительно неподвижного ножа 1 осуществляется...

Номер патента: 684778

Опубликовано: 05.09.1979

Автор: Пукас

МПК: H04N 5/10

Метки: выделения, импульсов, кадровых, синхронизирующих

...как .конденсатор 2 зашунтиронаноткрытым переходом коллектор - эмиттер разрядного транзистора 9, Яа кон- б 5 78 4денсатаре 2 создается только небольшой уровень пульсаций с частотой строк, равный падению напряжения на открытом переходе коллектор - эмиттер разрядного транзистора 9.С приходом группы кадровых синхроимпульсов положение резко меняется. Продифференцированный первый кадровый импульс отпирает разрядный транзистор 9 только в начальной части, длительностью 5-7 мкс, н оставшуюся часть длительности импульса(20-22 мкс) транзистор 9 запирается, а конденсатор 2 начинает заряжаться со скоростью, определяемой постоянной времени интегрирующего ВС-фильтра. После окончания первого кадрового импульса в течение врезки и остальных кадровых...

Номер патента: 684777

Опубликовано: 05.09.1979

Автор: Пукас

МПК: H04N 5/04

Метки: выделения, кадрового, синхроимпульса

...Осббенно повышается устойчивость к помехам при подаче пилообразного напряжения через стабилитрон 4 или другой нелинейный элементВ этом случае, пока пилообраз"ное напряжение не достигнет уровняпробивного напряжения стабилитрона4, потенциал коллектора транзисто"ра 2 равен потенциалу корпуса и снг" Юналы на выходе интегрирующего фильтра 1 сильно шунтируются переходамибаза-коллектор и база-эмиттер транзистора 2 и ниэкоомными, в сравнении с резисторами интегрирующего 25Фильтра 1, резисторами 3, 5, Приэтом эффективно ослабляются дажеширокие импульсные помехи, амплитуда которых на выходе интегрирующегофильтра 1 достигает максимального 30уровня синхроимпульсов, и от кото"рых не могут защитить обычные амплитудные дискриминаторы,В оставшийся...

Номер патента: 665141

Опубликовано: 30.05.1979

Автор: Пукас

МПК: F16D 7/04

Метки: зубчатая, муфта, предохранительная

...качества в связи с невозможностью быстрого разъема полумуфт, а также отсутствие самоцентровки солнечной шестерни при введении ее в зацепление с сателлитами, при повторном монтаже муфты.Отличительной особенностью предлагаемой муфты является то, что она снабжена, по крайней мере, одним дополнительным сателлитом с эксцентрично установленным на нем пальцем и дополнительными пружинами, последовательно соединяющими пальцы имеющихся сателлитов с пальцем дополнительного сателлита.к пальцам 10, эксцентрично смонтированным на торцах сателлитов 6,Муфта работает следующим образом.В исходном положении, когда муфта не передает крутящего момента, сателлиты 6 занимают положение (фиг. 3, а), в котором пальцы располагаются каждый на прямой, проходящей...

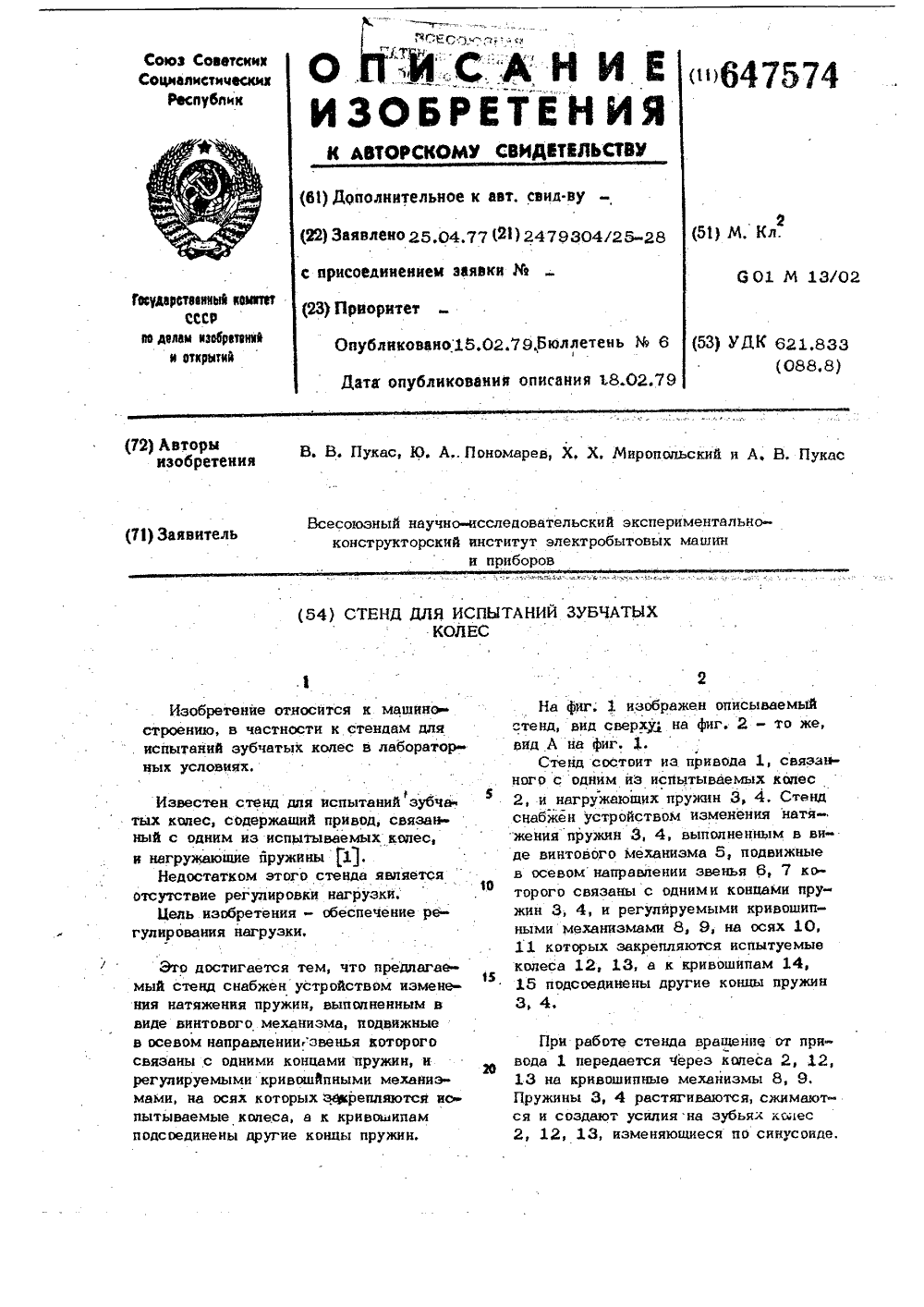

Номер патента: 647574

Опубликовано: 15.02.1979

Авторы: Миропольский, Пономарев, Пукас

МПК: G01M 13/02

Метки: зубчатых, испытаний, колес, стенд

...направлении.звенья которого связаны с одними концами пружин, и регулируемыми кривошйпными механизмами, на осях которых закрепляются ис пытываемые колеса, а к кривошипам подсоединены другие концы пружин,ономарев, Х. Х. Миропопьский и А. В, Пукас На фиг, 1 изображе.нд, вид сверху; наА на фиг.Стенд состоит из привода а ного с одним из испытываемых колес 2, и нагружающих пружин 3, 4. Стенд снабжен устройством изменения натяжения пружин 3, 4, выполненным в ви де винтового механизма 5, подвижные в осевом направлении звенья 6, 7 которого связаны с одними концами пружин 3, 4, и регулируемыми кривошип- ными механизмами 8, 9, на осях 10, 11 которых закрепляются испытуемые колеса 12, 13 а к кривошипам 14, 15 подсоединены другие концы пружин...
