Стенд для испытаний зубчатых колес
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 647574
Авторы: Миропольский, Пономарев, Пукас
Текст

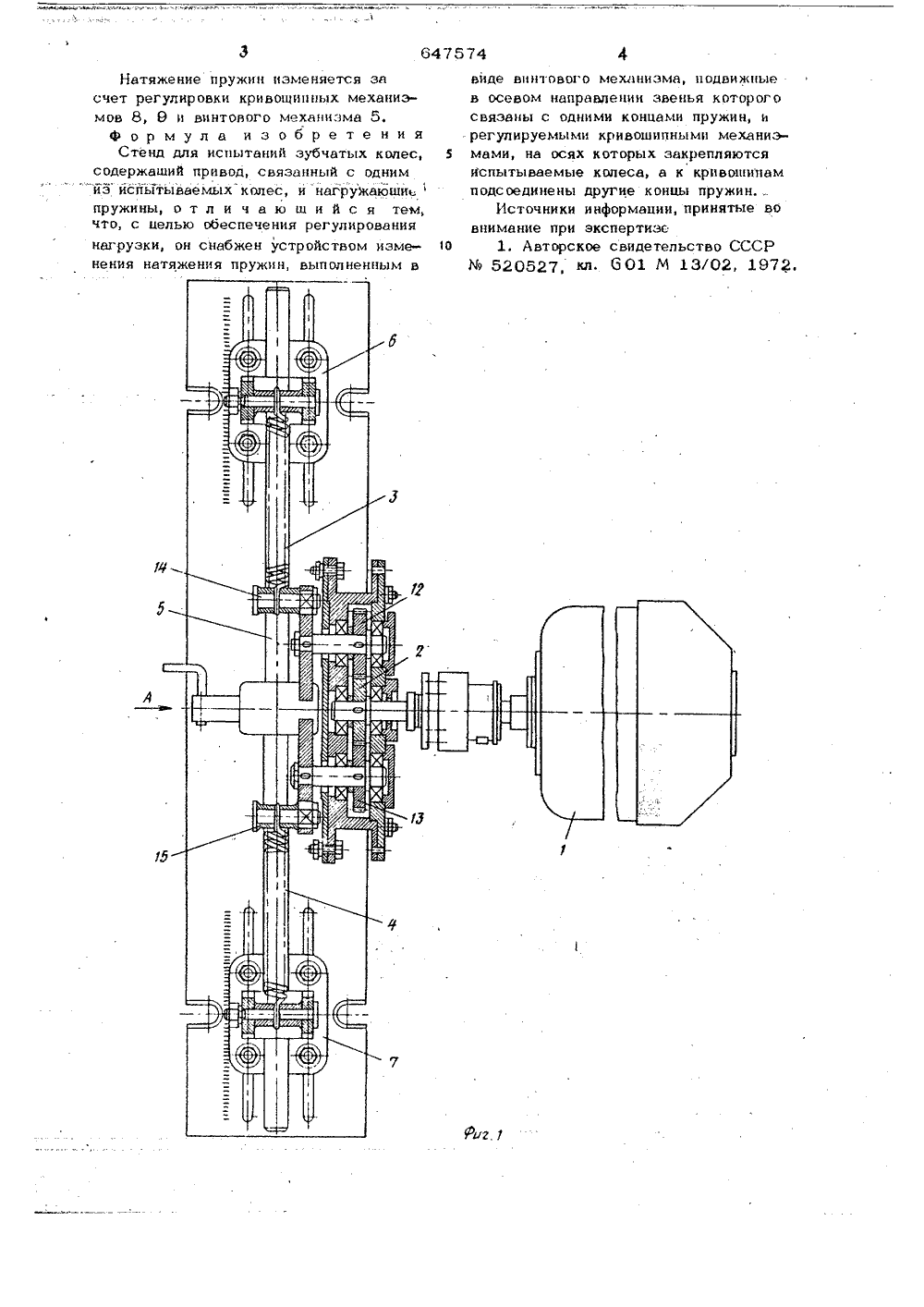

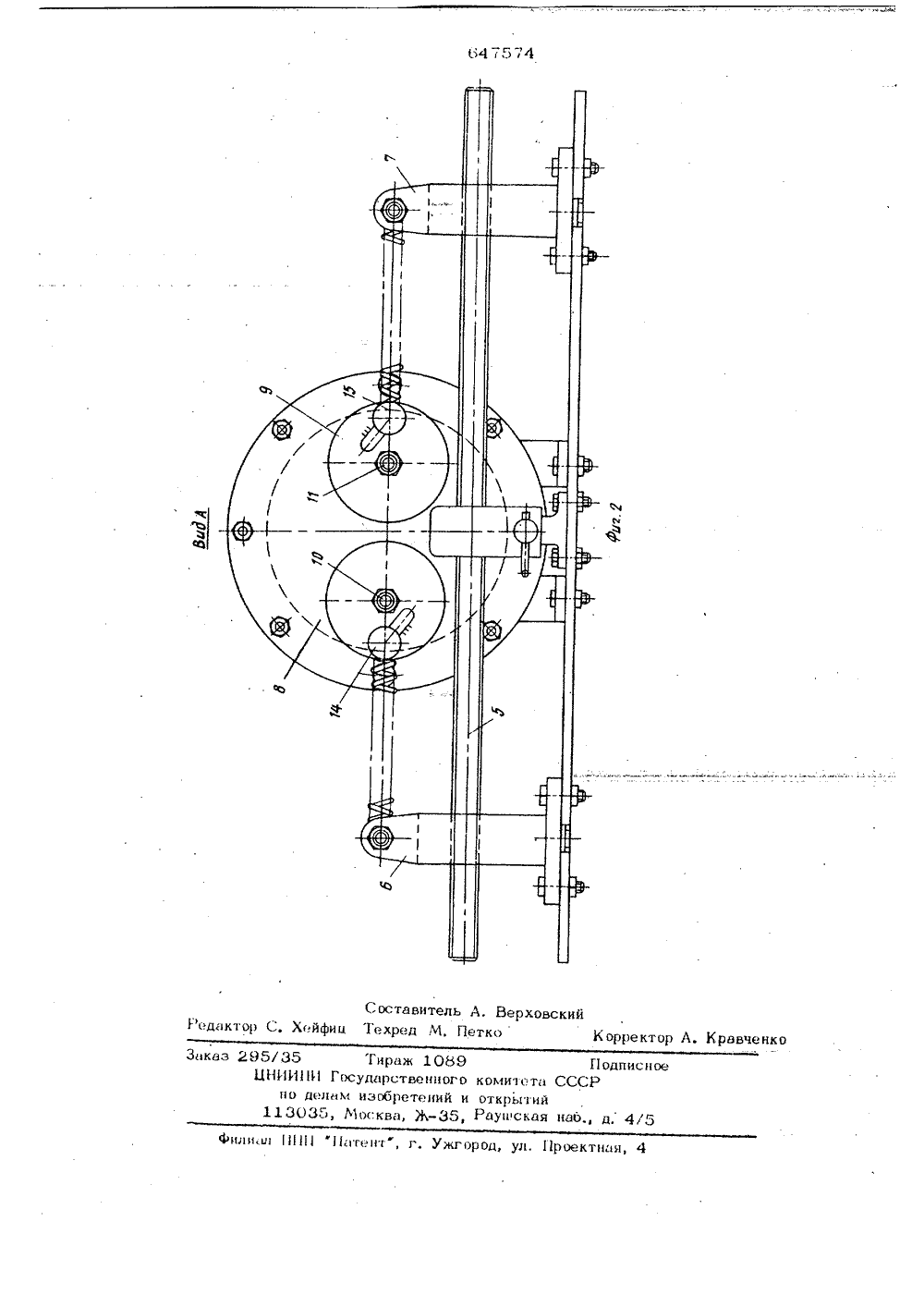

о 1"и"ад н и к ИЗОБРЕТЕНИЯ Союз Соввтсимя Соцналистицесюа Республик(ц 647574 К АВТОРСКРМУ СВИДВТВЛЬСТВУ Дополнительное к авт. свил.вуЗаявлено 25,04,77 Ф 1) 2479304/25 аявкнсоединен Ц 01 М 1(23) Приорит АьфатаюккьЙ камютат СССР лам кзебретвккйаткрмткй(088, о.18 ллетень аубликов Дата опубликования описания ь 8.02.79 2) Авторы изобретен и кас, Ю. Всесоюзный научно-исследовательский эксперименталконструкторский институт электробытовых машини приборов 71) Заявитель 4) СТЕНД ДЛЯ ИСПЫТАНИИ ЗУБЧАТЫХКОЛЕС н описываемый фиг. 2 - то же,Изобретение относится строению, в частности к испытаний зубчатых коле ных условиях. к машинетендам дляв лаборатор 1, свяэ ытаний зубча% вод, связан мых колес,нда являетсяр узки.1лечение ре 3, 4,При работе вода 1 перед 13 на кривош Пружины 3, ся и создают Известен стенд для исп тых колес, содержащий при ный с одним иэ испытывае и нагружающие йружины 1 Недостатком этого сте отсутствие регулировки наг Цель изобретения - обе гулирования нагрузки, Это достигается тем, что предлагаемый стенд снабжен устройством изменения натяжения пружин, выполненным в виде винтового механизма, подвижные в осевом направлении.звенья которого связаны с одними концами пружин, и регулируемыми кривошйпными механизмами, на осях которых закрепляются ис пытываемые колеса, а к кривошипам подсоединены другие концы пружин,ономарев, Х. Х. Миропопьский и А. В, Пукас На фиг, 1 изображе.нд, вид сверху; наА на фиг.Стенд состоит из привода а ного с одним из испытываемых колес 2, и нагружающих пружин 3, 4. Стенд снабжен устройством изменения натяжения пружин 3, 4, выполненным в ви де винтового механизма 5, подвижные в осевом направлении звенья 6, 7 которого связаны с одними концами пружин 3, 4, и регулируемыми кривошип- ными механизмами 8, 9, на осях 10, 11 которых закрепляются испытуемые колеса 12, 13 а к кривошипам 14, 15 подсоединены другие концы пружин стенда вращение от приется через колеса 2, 12, инные механизмы 8, 9,растягиваются, сжнмаютусилия на зубьях халес зменяющиеся по синусоидеНатяжение пружин изменяется за счет регулировки кривощипных механизмов 8, О и винтового механизма 5.Формула изобретенияСтенд для испытаний зубчатых колес, содержащий привод, связанный с одним из испытываемых колес, и йагружающи.пружины, о т л и ч а ю щ и й с я тем, что, с целью обеспечения регулирования нагрузки, он снабжен устройством изменения натяжения пружин, выполненным в виде винтового механизма, подвижные в осевом направлении звенья которого связаны с одними концами пружин и регулируемыми кривошипными механизмами, на осях которых закрепляются испытываемые колеса, а к кривошипам подсоединены другие концы пружин.,Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Ъ 520527, кл. 601 М 13/02 1972.Составитель Л. Верховский1 ехред М. Петко К орректор ктор С. Хей авченк Заказ ираж 108 исное 4/5 илиад 11 "атент, г. Ужгород, ул. 11 роектная, 4 5/35ЦНИИ 1 И Гно дела113035,осударственногизобретепий Л 1 осква, ЖГ 1колитета СССРоткрытийРаун окая нао,
СмотретьЗаявка
2479304, 25.04.1977
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭКСПЕРИМЕНТАЛЬНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ЭЛЕКТРОБЫТОВЫХ МАШИН И ПРИБОРОВ
ПУКАС ВЛАДИМИР ВАСИЛЬЕВИЧ, ПОНОМАРЕВ ЮРИЙ АЛЕКСАНДРОВИЧ, МИРОПОЛЬСКИЙ ХАНАН ХАЙМОВИЧ, ПУКАС АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытаний, колес, стенд
Опубликовано: 15.02.1979
