Посохов

Номер патента: 1314075

Опубликовано: 30.05.1987

Авторы: Зюзин, Криворучко, Посохов, Солошенко, Эстерлейн

МПК: E21D 5/12

Метки: бетонирования, вертикальных, выработок, горных, опалубка, подвесная

...опор 14. С целью уменьшения сил трения в шарнирах рычагов сегменты 3 устацовлецы па жесткие кольцевые звенья 4 при помощи кронштейнов 5 и роликовых опор 16. Подвесная опалубка для бетонирования вертикальных горных выработок работает следующим образом.Опалубка опускается ца забой скважины бурильной установкой (це показана) на трубах, состыкованных с центральной штангой 2 опалубки. В заопалубочное пространство нагнетается бетон, на высоту, например 0,5 м, после его твердения, ротором бурильной установки производится левое вращение опалубки. Затвердевший бетон выполняет роль стабилизирующего кондуктора, Одновременно в заопалубочное пространство нагнетается бетон. Вращение опалубки обеспечивает качественное уплотнение бетонной...

Номер патента: 1308763

Опубликовано: 07.05.1987

Авторы: Зюзин, Криворучко, Посохов, Солошенко

МПК: E21D 5/04

Метки: бетона, бурением, возведения, крепи, монолитного, пройденных, скважинах, стволах

...способа,Устройство содержит опалубку 1,колонну 2 бурильных труб, бетонопровод 3, ротор 4, бурильную установку 5, подъемный механизм 6 и эластич ный элемент 7,Способ осуществляется следующимобразом.Спуск опалубки 1 до забоя скважины производится при помощи колонны2 бурильных труб, затем осу 1 гествл 51 ется спуск труб бетонопровода 3, Возведение крепи 8 осуществляется при5вращающейся опалубке 1 с одновремен-НЫМ ПЕрЕМЕщЕНИЕМ ЕЕ СНИЗУ ВВЕрХ. 1 ЛГгстабилизации опалубки при ьращениидо начала ее вращения и перемещенияв ее нижней части создается бетонныйкондуктор 9 нагнетанием бетона в ниж- -нюю часть заопалубочного пространства 10. Чтобы уменьпсить силы прихватывания опалубки к бетону, бетонныйкондуктор создается...

Номер патента: 1292214

Опубликовано: 23.02.1987

Авторы: Ковалев, Посохов, Савиных

МПК: H05K 7/14

Метки: фиксации

...28 сжимается, аось 31 скобы 25, перемещаясь вместесо штоком 24, поворачивает рычаг 14,плечо 16 которого перемещает толкатель 12, в результате чего пружина 13сжимается, а толкатель 12 занимает положение, при котором он не может войти во взаимодействие с панелью 18 блока 17 (фиг.2).35 Затем блок 17 перемещают внутрькаркаса 2 стойки, при этом в процессевзаимодействия упора 19 с выступом6 стержня 3 последний перемещаетсявлево, сжимая пружину 5, усилие сжа,тия которой возвращает стержень 3 в,исходное положение после прохожденияупором 19 выступа 5 стержня 3, в результате чего скосы 7 и 20 стержня3 и упора 19 соответственно соприка 5саются (Фиг.2).После этого шток 24 эа кнопку 27оповорачивают на 90 и вводят концыштифта 26 в пазы 22...

Номер патента: 1274078

Опубликовано: 30.11.1986

Авторы: Козлов, Посохов

МПК: H02K 15/04

Метки: изготовлении, изоляции, обмотки, проводников, состояния, статора

...выдержать последующую проверку статора статор с обмоткой устанавли- отсутствия короткозамкнутых витков. вают в приспособление для формирова- Последующая пропитка обмотки лания лобовых частей обмотки, вывод- ком предназначена для усилия межные концы обмотки протаскивают на витковой изоляции за счет дополниружу через специальные отверстия в тельного слоя изоляции. Однако,ввиприспособлении, которое устанавлива- ду конечной вязкости пропиточных ют на пресс, к выводным концам об- ,лаков проникающая способность их огмотки статора подключают аппарат, раничена величинами зазоров между предварительно настроенный по эта О проводниками и поэтому участки пролонному статору на обнаружение од- водников, между которыми зазор не- ного короткозамкнутого...

Номер патента: 1259500

Опубликовано: 23.09.1986

Авторы: Бабич, Гришин, Закалюк, Посохов

МПК: H04B 7/22

Метки: манипуляцией, многочастотных, относительной, передачи, приема, сигналов, фазовой

...по амплитуде (фиг. Зи),1259 510 тель-селектор 32 выделяет отрицатель" 5иый импульс. Указанные импульсы вформирователях-селекторах 31 и 32 фор мируются в короткие импульсы с фиксированной амплитудой (фиг. 3 А и м ).Импульсы с выхода первого формиро- Ю вателя-селектора 31 поступают на вход 25 ЗО где С, э С Сг у (С); ,(С)соответственно огибающая напряжения и фаза высокоча-. стотного колебания; время существования отклика на выходе согласованного фильтра 9 при приеме х-го частотного элемента МЧС,35 40 У (С) = у; (С)а вп(2 н г; С + 5 +.,) = У(.)а з.1,-: (СЧНод воздействием шумов и замираний сигналов положения переднего и заднего фронтов импульса на выходе формирователя 29 изменяются. Для стабилизацни местоположения и границотклика на...

Номер патента: 1232364

Опубликовано: 23.05.1986

Автор: Посохов

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...с наклонными штырями 7, вставки 8-10 (фиг.2), образующие в сборе с подвижной матрицей 1 и матрицей 3 полости отливок, стержни 11 с контргайками 12, скрепленные с ползу- нами 5 и 6 и расположенные в отверстиях а и 3 подвижной и промежуточной матриц, направляющие колонки 13 (фиг.3) для совмещения формы по основному разъему 1-1 и для перемещения по ним матрицы 3 по дополнительному разъему 11-11, выталкиватели 14 и 15, контртолкатели 16, винты 17 (фиг.3), служащие ограничителями движения матрицы 3, захваты 18, укрепленные на подвижной плите 2 на осях 19, пружины 20, отражатели 21 захватов 18, взаимодействующие с зубьями 22, укрепленными в неподвижной матрице 4. Пресс-форма работает следующимобразом,После заливки и выдержки...

Номер патента: 1172464

Опубликовано: 15.08.1985

Авторы: Картамышев, Ломакин, Посохов, Рогов, Федорченко

МПК: A01B 79/02

Метки: возделывания, культур, сельскохозяйственных

...эрозионных процессов за счет улучшения агрофизических свойств почвы и активизации микробиологических процессов.Способ осуществляют следующим образом. Сразу после уборки урожая основной (предшествующей) культуры вносят необходимую дозу минеральных удобрений и проводят сплошное неглубокое (на глубину заделки семян) поверхностное рыхление почвы. Одновременно (в одном агрегате или самостоятельным агрегатом) проводят посев семян промежуточной культуры и прикатывание поверхности почвы. Семена ложатся на плотное ложе, к ним обеспечивается хороший подток влаги и в зависимости от температурного режима на 3-й - 6-й день набухают, трогаются в рост и до 50% семян образуют в почве росток не более 2 - 3 мм. В этот период проводят глубокую...

Номер патента: 1169154

Опубликовано: 23.07.1985

Авторы: Богданов, Посохов

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...для Формирования серий импульсов.Устройство для Формирования серий импульсов содержит генератор 1опорных импульсов, генератор 2одиночного импульса, триггеры 3 и 4, 25элементы ИЛИ 5-9, элементы И 10 и11, формирователь 12 импульсов,счетчики 13-16, шину 17 запуска,шину 18 данных, выходную шину 19,причем выход генератора 1 через последовательно соединенные генератор2, триггер 3 и элемент И 10 подключен к счетчику 13, выход элементаИЛИ 5 соединен через триггер 4 иэлемент И 11 со счетчиком 15, выходформирователя 12 через элементИЛИ 8 подключен к счетчику 14, через элемент ИЛИ 6 - к входу счетчи"ка 13, через элемент ИЛИ 9 - квходу счетчиков 15 и 16.40Устройство работает следующим образом.В исходном состоянии генератор 1 опорных импульсов...

Номер патента: 1159120

Опубликовано: 30.05.1985

Авторы: Васючков, Зубарев, Качкин, Посохов, Шилов

МПК: H02K 17/16

Метки: асинхронного, гироскопического, двигателя, ротор

...известных асинхронных гироскопических двигателей сшихтованными пакетами роторов являются потеря магнитных свойств пакетов роторов при запрессовке их вобод маховика, а также нестабильностьпараметров обмоток роторов при ихраздельной заливке. 5Наиболее близким к предлагаемомуявляется, асинхронный гироскопический двигатель, содержащий два шихтованных пакета ротора с литой короткозамкнутой обмоткой, маховик с диском и ободом 2.Недостатками таких двигателей являются потеря магнитных свойств пакетов роторов при,эапрессовке их вобод маховика, а такженестабильность дпараметров обмоток роторов при ихраздельной заливке.Целью изобретения является повыше"ние надежности и КПД двигателя.Эта цель достигается тем, что вроторе асинхронного...

Номер патента: 1152015

Опубликовано: 23.04.1985

Авторы: Зуев, Неволин, Посохов, Раскин

МПК: G08C 19/28

Метки: телемеханики

...ронизирующего импульса, сформированного на начальных тактах распределителя 4. К информационным разрядам кода запроса при форм ировываются контрольные разряды, обеспечивающие на выходе формирователя 10 кода запроса получение помехозащищенного кода с контролем по четности. Сформированный последовательный кодчерез коммутатор 26 запросов поступает на вход линейного блока 21 всех узлов 1-,1 . На линейном входе и выходе линейного блока 21 из последовательного двоичного кода формируются двухполярные импульсы постоянного тока, образующие квазитроичный код, который через коммутатор 22 линии связи поступает по линии связи 2 на КП. При этом логической единице соответствует протекание тока одной полярности по выделенный селектором 36, синхросигнал...

Номер патента: 1120927

Опубликовано: 30.10.1984

Авторы: Картамышев, Порядин, Посохов, Федорченко

МПК: A01B 13/16

Метки: водной, защиты, почв, эрозии

...щелей 11,Недостаток этого способа заключаетсяв том, что комки, закрывающие верхнюючасть щели и стенки щели, от осенних осадков намокают, щель заплывает, сильно промерзает зимой и становится водонепроницаемой. Поэтому весной в период снеготаяния она не поглощает сток талых вод.Цель изобретения - более полное задержание талых вод и уменьшение эрозионных процессов путем повышения стокорегулирующей роли щелей.Эта цель достигается тем, что согласноспособу защиты почв от водной эрозии,включающему прокладку щелей с выемкойи укладкой грунта валиком и закрытие щелей, осенью одновременно с прокладкой щели ее закрывают пленкой из водо- и воздухонепроницаемого материала, затем заделывают края пленки по обе стороны от щели, а весной перед...

Номер патента: 1090990

Опубликовано: 07.05.1984

Авторы: Картамышев, Посохов

МПК: F25C 1/22

Метки: заготовки, льда, форма

...с траверсами, аналогичными траверсам крышки. Внутренняя поверхность облицована полимерным материалом, обЪ С ладающим антиадгезионным свойством, Через верхнюю крышку в форму помещают продукт для замораживания, после чего с помощью откидного дна замороженный блок продукта свободно выпадает 40 из формы благодаря облицовке ее полимерным материалом Г 2Однако известную форму сложно использовать в естественных водоемах для заготовки льда.рЦель изобретения - упрощение заготовки льда в естественных водоемах без его механического дробления.Поставленная цель достигается тем, что в форме для заготовки льда содержащей корпус, облицованный пленкой из полимерного материала корпус имеет съемные поперечные перегородки, а полимерная пленка закреплена по...

Номер патента: 1087498

Опубликовано: 23.04.1984

Авторы: Абрамкин, Каплан, Коляда, Курняков, Пасечник, Посохов, Сокол

МПК: C05B 13/02

Метки: гранулированное, калийного, комплексное, основе, стекла, удобрение, фосфатно

...руды.С двойным суперфосфатом вводят в шиху следующие окислы: РО, Сао;Нао; Й.02, Мдо; РеО и 5. Остальные компоненты вводят в шихту химически чистыми в абсолютных нес,ч., т,е. Сцо 0,03 - через окись меди;2 по 0,09 - через цинковые белила;В 20 0,09 - через борную кислоту.Укаэанные компоненты загружают в тарельчатый смеситель, где они перемешиваются, создавая однородную механическую смесь предварительно подготовленных и отвешенных по ранее заданному рецепту сырьевых материалов. Шихта должна быть однородной. Шихту вводят в стеклонарочную печь, нагретую до 1450 С. Образовавшийсяопенистый и непрозрачный расплав, пронизанный пузырьками газов, выделяющихся при реакциях, выпускают иэ печи по металлическому рештаку, который омывается водой,...

Номер патента: 1080769

Опубликовано: 23.03.1984

Авторы: Агафонова, Ванин, Картамышев, Посохов, Федорченко

МПК: A01B 29/04

Метки: каток

...прутков производится с помощью гаек 6. На прутках 5 установлены кольцевые диски 7, снабженные с обеих сторон ребордами 8 с ребристой поверхностью. Реборды регулируются по высоте при помощи радиальных пазов 9 и кронштейнов 10. Кольцевые диски 7 имеют боковые отверстия 11 и крепятся на прутках 5 посредством распорных втулок 12. Боковые отверстия 11 диска выполнены в виде радиальных пазов. Центральное отверстие 13 диска 7 имеет диаметр, превышающий диаметр оси, что позволяет дискам свободно перемещаться на прутках 5 в вертикальной плоскости. Ось 2 вращается на подшипни 5 1 О 15 20 25 зо з 4 О 45 50 ках 14. Поверхность реборды может быть покрыта эластичным материалом 15.При движении катка диски 7, установленные на гибких прутках 5 и...

Номер патента: 1050591

Опубликовано: 30.10.1983

Авторы: Голозубов, Зиновьев, Картамышев, Посохов

МПК: A01B 49/06

Метки: веществ, внесения, жидких, орган, почву, рабочий

...в виде соединенного с патрубком 4 для подвода воздуха закрытого короба 5, расположенного по ширине захвата лапы 2 и имеющего выходные отверстия 6 на задней стенке 7. Выходные отверстия 6 выполнены коническими, расширяющимися к заднему обрезу широкозахватной лапы 2, с установленными в них подпружиненными конусными клапанами 8, имеющими цилиндрические хвостовики 9, в которых выполнены пазы 10 для прохода воздуха.Патрубок 3 для подвода миинеральных удобрений соединен кольцевыми 11 и радиальными 12 каналами с выходными отверстиями 6. Пружины 13 конусных клапанов 8 снабжены приспособлениями для регулирования усилия их сжатия, выполненными, например, в виде регулировочных винтов 14 и гаек 15, между которыми заключены опирающиеся на...

Номер патента: 1029856

Опубликовано: 23.07.1983

Авторы: Голозубов, Картамышев, Козьев, Посохов

МПК: A01C 5/04

Метки: сеялка

...положение шара в пространстве груз 18 клинообразной формы, задняя часть 19 которого выполнена по форме фигурного выреза 9 лункообразователя. В целях исключения самопроизвольного выпадания семян из лункообразователя 4 последний имеет ограничительную пластину 20,Сеялка работает следующим образом.При поступательном движении агрегата колесо 3 лункообразователя 4, копируя рельеф, перекатывается по поверхности поКривошипы 7, ролики 6 которых перекатываются по эксцентрично расположенной дорожке 5, обеспечивают расположение лункообразователей 4, связанных с кривошипом параллелограммного механизма 8, постоянно перпендикулярное почве.Заглубление лункообразователей 4 происходит под действием силы тяжести сеялки. В момент, когда...

Номер патента: 1029835

Опубликовано: 23.07.1983

Авторы: Барабанов, Ванин, Картамышев, Посохов

МПК: A01B 13/16

Метки: орудие, почвообрабатывающее

...под острым углом вхождения в почву. Рама 1 снабжена пружинами 8, регулируемыми по высоте с помощью стойки 9. На раме 1 установлено имеющее кулачковый выступ 10 опорное колесо 11, Отвалы 4 и 5 с лемехами 3 закреплены на стойке 2 шарнирно.29835 2Орудие работает следующим образом. С помощью стойки 9 орудие закрепляют на грядиле культиватора. Стойками 2 и 9 и винтовым кронштейном 6 регулируют требуемую глубину и ширину обработки. На винтовом кронштейне б установлена верхняя гайка, путем ввинчивания или вывинчивания которой регулируют ширину обработки, При посту 10 пательном движении культиватора стреловидное долото 7 и зубья лемехов 3с помощью колеса 11 с кулачковым выступом 10, погружаясь в почву, обеспечивают требуемое...

Номер патента: 1021347

Опубликовано: 07.06.1983

Авторы: Ванин, Картамышев, Комиссаров, Кочедыков, Кривенко, Посохов

МПК: A01B 13/16

Метки: нарезания, щелей

...1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство для нарезания щелей содержит раму 1, смонтированные на ней сопря гаемые нижними частями вертикальную стой ку 2 и стойку 3, установленную с наклоном вперед на угол, равный 35 - 50, к стойке 3 снизу закреплено долото 4, а в верхней ее части - кронштейн 5. Между долотом 4 и кронштейном 5 с постоянным натяжением и параллельно наклонной стойке 3 установлен шнековый рабочий орган 6, по внешнему диаметру превышающий ширину долота 4 в 1,5 - 2 раза. При этом шнековый рабочий орган выполнен в виде троса 7 с вмонтированными в нем режущими элементами 8, которые расположены по винтовой линии с разрывом винта в средней зоне по длине шнека 6, с размещением в этом разрыве перпендикулярно шнеку...

Номер патента: 1014483

Опубликовано: 30.04.1983

Авторы: Голозубов, Картамышев, Козьев, Посохов

МПК: A01B 41/04

Метки: всходов, прореживатель, растений

...клапанное управляющее устройство выполнено в виде установленнойрадиально колесу и соединенной с клапанами пневмоцилиндра подпружиненной штанги с опорной пятой. 35При этом на ободе колеса установлен поворотный барабан, связанный посредствомгибкой связи с балками,На фиг. 1 изображен прореживатель всходов растений, вид сбоку на рабочий орган;на фиг. 2 - режущий элеменТ, вид спере Оди; на фиг. 3 - то же, вид сбоку; нафиг. 4 - то же, в крайнем рабочеем положении; на фиг. 5 - механизм регулирования положения режущего элемента на ободе колеса,Прореживатель всходов растений состоит из рамы (не показана) и рабочего органа 1 в виде колеса, на ободе 2 которогочерез равные интервалы установлены режущие элементы 3, выполненные в виде шарнирно...

Номер патента: 1007564

Опубликовано: 30.03.1983

Авторы: Грищенко, Дьяков, Здоровцов, Картамышев, Посохов

МПК: A01B 13/16

Метки: почвы, противоэрозионной

...корпуса 3 с укороченными отвалами, отвалы 4 корпусов 3 снабжены удлинителями 5, выполненными по форме отвала 4, установленными в полозовидных направляющих 6 с тыльной стороны отвалов 4 с возможностью перемещения и кинематически связанными с опорнымколесом 2 плуга через кривошипно-шатунный механизм, шейки которого попарно расположены в диаметрально противоположном направлении. Длина рабочей поверхности каждого удлинителя равна ширине захвата корпуса 3 плуга. Удлинители 5 через шатун 7 соединены с коленчатым валом 8, шарнирно установленным на раме 1.Привод коленчатого вала осуществляется от опорного колеса 2 через карданную 9 и зубчатую 10 передачи. Для улучшения сцепления с почвой опорное колесо 2 может быть снабжено шпорами.Для...

Номер патента: 1004651

Опубликовано: 15.03.1983

Авторы: Грицко, Павлюшин, Посохов, Фролов

МПК: E21C 25/60, E21D 19/00, E21D 23/00 ...

Метки: крепь, механизированная

...желоба 5, в котором установлен гидро- монитор 6. Линейная 1 секция включает опорные элементы в виде основания 7 и перекрытия 8 и гидростойки 9 для распора между почвой и кровлей пласта. В передней части линейной 1 секции установлен поддерживающий забой элемент в виде дугообразного верхняка 10, состоящего из двух телескопически соединенных между собой полос из рессорной стали. Одна из полос имеет шарнирное соединение с основанием 7, а другая - с перекрытием 8. Ось шарнирного соединения перпендикулярна плоскости пласта. В качестве средств поворота дугообразного верхняка 10 в плоскости пласта и его внедрения в забой служат, например, гидроцилиндры 11, штоки которых закреплены на соответствующих полосах дугообразного верхняка, а цилиндры -...

Номер патента: 985458

Опубликовано: 30.12.1982

Авторы: Зелио, Курилин, Писарчик, Посохов, Фельдман

МПК: F04D 29/46

Метки: аппарат, вентилятора, направляющий, осевой, центробежного

...1 с расположенными внем поворотными лопатками 2 и установленныеконцентрично корпусу 1приводное и промежуточное кольца 3и 4, связанные с лопатками 2. Кольца 3 и 4 расположены концентричноодин относительного другого и припомощи ограничителя относительного 15 хода связаны между собой,Ограничитель состоит иэ двух упоров 5 и 6, расположенных на приводномкольце 3, и поводка 7, закрепленногона промежуточном кольце 4.Направляющий аппарат работаетследующим образом.Сервопривод 1 не показан) начинает поворачивать приводное кольцо 3и соединенные с ним несколько лопа ток 2, предназначенных для тонкогорегулирования .в .сторону открытияна фиг. 1 - вращение кольца противчасовой стрелки ). По мере поворотаприводного кольца 3 упор 6 соприка- ЗО,сается.с...

Номер патента: 952435

Опубликовано: 23.08.1982

Авторы: Батуева, Дрокин, Посохов, Ракитянская

МПК: B22F 3/03

Метки: порошков, пресс-форма, прессования

...регулировочную гайку 12 с контргайкой 13, Гайка 12 и контргайка 13 расположены на основании 14, Фланец 11 поджат к гайке пружинаии 15. Направляющими пружин 15 являются пальцы 16, закрепленные в регулировочном винте 7. С целью сохранения постоянных размеров камеры засыпки пружины 15 выполнены более сильными по. сравнению с пружинами 9, Нижний пуансон 17 с ввернутым в него коротким стержнем 13, расположен в плавающем пуансоне 8 и соединен неподвижно посредством шпильки 19 через подставку 20 с основанием 14. Подставка 20 и основание 14 выполнены с кольцевыми проточками и установлены так, что между ними образована кольцевая полость А с окнами Б для удаления просыпающегося порошкаПресс-форма работает следуюшим образом.Верхний пуансон 2,...

Номер патента: 886766

Опубликовано: 07.12.1981

Авторы: Бардунова, Гаршинев, Картамышев, Посохов, Пружина

МПК: A01B 13/16

Метки: оценки, приемов, противоэрозионных, склонах, стокорегулирующих, эффективности

...фиг. 1 дан первый вариант оценки;1 б на фиг. 2, 3 - второй.В первом варианте испытываемые фоны1 создают на равных по длине нижнихчастях площадок 2 при неодинаковой подлине или площади стокообразующей20 верхней части. Число градаций длины или. площади верхних частей стоковых площадок будет определяться заданными условиями эксперимента,Во втором варианте испытываемые фо 25 ны 1 также размещаются в нижних, равных по длине, частях стоковых площадок,но верхнюю их часть формируют одинаковой длины или равной площади, При этомсоздаются условия для повышенного стока,ЭО а следовательно и для возрастания кинети886766 на склонах, включающий формирование оцениваемого фона на склоне, создание стоковых площадок, учет на них стока воды и смыва почвы,...

Номер патента: 869601

Опубликовано: 07.10.1981

Авторы: Бардунова, Ванин, Картамышев, Посохов, Чалабянц

МПК: A01B 79/02

Метки: возделывания, культур, сельскохозяйственных

...профиль почвы в видесплошного валика н центре междурядийобеспечивает перераспределение влаги,выпадающих осадков из зоны междурядийк зоне рядка, сосредоточение ее и зоне корневой деятельности растений.Высота валика, ранная половине ширйнынеобработанной полосы, обеспечиваетполноестекание влаги н рядок, Наличие водонепроницаемого пленкообразующего покрытия на выпуклом профилепочвы исключает нпитыйание осадков иобеспечивает хорошее и полное перемещение влаги выпадающих осадков из 40зоны междурядий к рядку, поверхностьпленки предотвращает также потери поч-.венной влаги на испарение в зоне междурядий, Темный светонепроницаемыйцнет пленочного покрытия исключаетрост и развитие сорных растений иэтим также улучшает обеспеченностьрастений влагой...

Номер патента: 869581

Опубликовано: 07.10.1981

Авторы: Картамышев, Посохов

МПК: A01B 13/16

Метки: образования, орудие, почве, почвообрабатывающее, щелей

...смазкой поддавлением 46 атмосфер. Рабочий орган 3закреплен с:юмошью шарниров 6 и 7 всквозных отверстиях 8 и 9 рамы 1. Над рамой 1 расположен шкив 10 с крышкой 11,с внутренней поверхности которой смонтированы подшипники 12. Шкив О и его крышка1 закреплены на раме 1 с помощью стоек13. Рабочий орган 3 пропугцен между шкивом 10 и крышкой 11 так, что поверхностьрабочего органа 3 плавно сопряжена в местах соприкосновения со шкивом 10 и образует радиус закругления, равный радиусушкива 1 О.Рабочий орган 3 снабжен двулопастнымметателем 4, выполненным в виде отвалов,расположенным с нижней стороны рамы 1на рассстоянии, например, 3 - -5 мм от переднего сквозного отверстия 8.Работа шслереза осу шествляется следуюним образом.Рабочий орган 3...

Номер патента: 865170

Опубликовано: 23.09.1981

Авторы: Гуреев, Картамышев, Посохов, Федорченко

МПК: A01C 7/20

Метки: внесения, одновременным, орган, почвы, рабочий, рыхлением, семян, удобрений

...семян и патрубок-тукопровод 2 для транспортирования удобрения, привод 3.Нижняя часть патрубка выступает за пределы выходного отверстия стойки, а рыхлитель почвы рабочего органа выполнен в виде закрепленного на стой)5 ке и нижней части патрубка шнека 4 с торцовой режущей кромкой 5, расположенной ниже торца патрубка 2, причем в зоне А высева семян из полой стойки шнек 4 выполнен с противоположной40 навивкой витков основному шнеку и имеет многозаходную навивку. В нижней части стойка 1 и патрубок 2 имеют соответственно отверстия 6 и 7 для выхода семян и удобрений.Рабочий орган работает следующим45 образом.Шнек 4 в результате вращательного и поступательного движения формирует локально в зоне рядка полосу рыхлой мелкокомковатой почвы,...

Номер патента: 848879

Опубликовано: 23.07.1981

Авторы: Вексин, Кулаков, Посохов

МПК: F22B 35/00

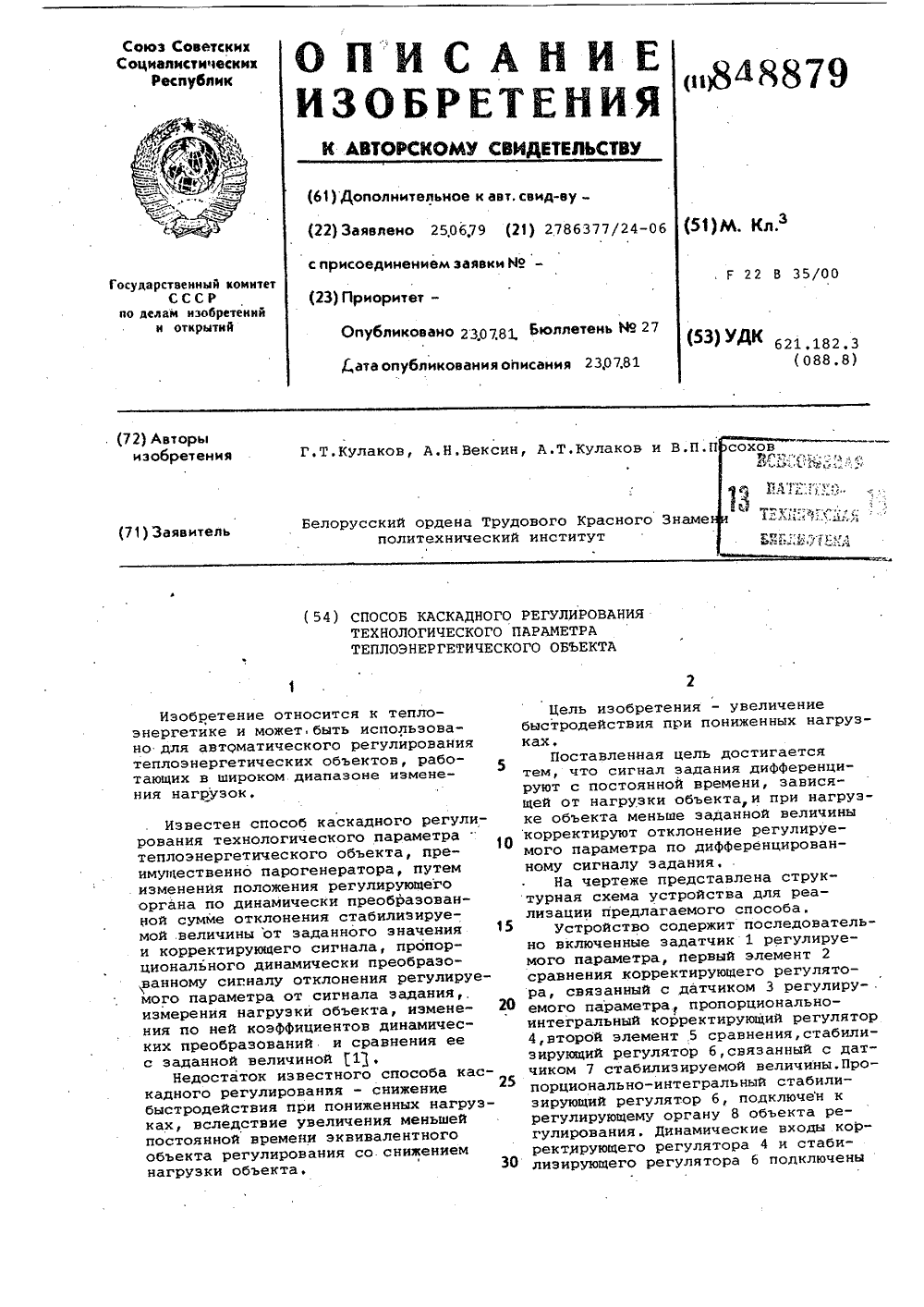

Метки: каскадного, объекта, параметратеплоэнергетического, регулированиятехнологического

...4 Причем динамический вход дифференциатора 14 соединен с третьим выходом блока 9 коррекции 15 параметров динамическойнастройки.Способ осуществляется следующим образом.На первый элемент 2 сравнения корректирующего регулятора 4 подают 20 сигнал от датчика 3 регулируемого параметра. Сигнал, формируемый на выходе элемента 2 сравнения, через пропорционально-интегральный корректирующий регупятор 4 поступает на вход второго элемента 5 сравнения стабилизирующего регулятора 6, где сравнивается с поданным на второй вход этого элемента сигналом от датчика 7 стабилизируемой величины, Формируемый на выходе элемента 5 сравнения сигнал через пропорционально-интегральный стабилизирующий регулятор 6 воздействует на регулирующий орган 8 объекта. При...

Номер патента: 825962

Опубликовано: 30.04.1981

Авторы: Бобров, Посохов, Чернов

МПК: E21C 41/04

Метки: кровлей, труднообрушаемой

...осуществляется следующим образом.В породы труднообрушаемой кровли по заданной сетке в зависимости от конкретных горно-геологических условий нормально поверхности кровли бурят скважины. Затем на штанге станка, с помощью которого пробурены скважины, крепят специальный инструмент, посредством которого изнутри каждой скважины прорезают щели, выполняющие роль зародышевых трещин. После этого начиная от первой щели со стороны устья скважины к щели со стороны забоя скважины каждую щель герметизируют. и последовательно производят на 3828962 фгнетанис жидкости в режиме гидроразры- ти до гидроразрыва пород, о т л и ч ава. Такое последовательное нагнетаниею щ и й с я тем, что, с целью повыше- жидкости с герметизацией каждой щели ния эффективности...

Номер патента: 809644

Опубликовано: 28.02.1981

Авторы: Бабич, Посохов

МПК: H04L 27/18

Метки: манипуляцией, передачи, приемасигналов, фазовой

...Фазового набега задержанного колебания, появляющегося при прохождении элемента 20. Если скачок фазы опорного сигнала генератора 1 еще не произошел (т.е. обратная работа на передающей стороне еще не возникла), то фазы сравниваемых в Фазовом детекторе 19 колебаний оказываются одинаковыми. При этом на выходе фазового детектора 19 будет положительное постоянное напряжение. Пусть в момент временив колебании генератора изменится скачком фаза на 160. Этот скачок фазы в задержанном колебании на выходе Фазовращателя 21 появится в момент времени 1 = + Г где Т2.3 Э время задержки, обеспечиваемое элементом 20). В интервале времени отдо ,2 на входах фазового детектора 19 колебания оказываются в противвофазе и на его выходе возникает отрицательный...
