Патюков

Номер патента: 1065848

Опубликовано: 07.01.1984

Автор: Патюков

МПК: G05F 1/58

Метки: защитой, стабилизатор, транзисторный

...б 5 чен к выходному положительному выводу, а конденсатор присоединен к минусовой шине.Полярность включения диода в элементе задержки зависит от полярности выходного напряжения стабилизатора.На чертеже представлена схема транзисторного стабилизатора постоянного напряжения с защитой.Стабилизатор содержит регулирующий транзистор 1, элемент 2 задержки, включающий в себя резисторы 3 и 4 и цепочку из диода 5 и конденсатора б, датчик 7 выходного напряжения, выходную клемму 8, блок 9 управления, блок 10 защиты и входную клемму 11. Входная влемма 11 соединена с эмиттером (коллектором) регулирующего транзистора 1, коллектор (эмиттер) кото" рогоподключен к элементу 2 задержки, подключенному к выходу 8 стабилизатора, с которым соединен датчик 7...

Номер патента: 1054822

Опубликовано: 15.11.1983

Авторы: Глинченко, Громов, Лавров, Лукьянов, Патюков, Смирнов, Чепурных, Чмых

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...совпадения соединен с выходом основного блока квантования, первый вход которого соединен с выходом генератора счетных импульсов, а второй вход соединен с выходом основного установочного триггера, а выход основного элемента совпадения подключен к входу основного счетчика, дополнительно введены два триггера, установочный триггер, три формирователя импульсов, блок квантования, элемент совпадения, счетчик и арифметический блок, причем выход первого формирователя импульсов подключен через последовательно соединенные первый триггер, первый дополнительный формирователь импульсов, второй дополнительный формирователь импульсов, дополнительный блок квантования, дополнительный элемент совпадения и дополнительный счетчик к первому входу...

Номер патента: 892332

Опубликовано: 23.12.1981

Авторы: Патюков, Чмых

МПК: G01R 23/00

Метки: цифровой, частотомер

...измерение третьего периода Тт, результат измерения которого, находящийся в счетчике 4, перемножается в умножителе 5 на весовой коэффициент Я=Ы + Р 1-2) + (И - 4) = Я + (М - 4) и результат перемножения переписывается в сумматор 6. Измерение последующих периодов исследуемого сигнала не имеют особенностей до момента обнуления вычитающего счетчика 9, которое произойдет при поступлениипе + 1) усредняеиого интервала лри цетномт и или до момента, когда в вычитающвм счетчике останется записанным один импульс при нечетном п, что будет соответствовать среднему из П усредняемых интервалов. Начиная с этого момента, все последующие весовые коэффициенты Формируются на выходе сумматора 10, обеспецивающего сложение" содержимого сумматора с...

Номер патента: 746896

Опубликовано: 05.07.1980

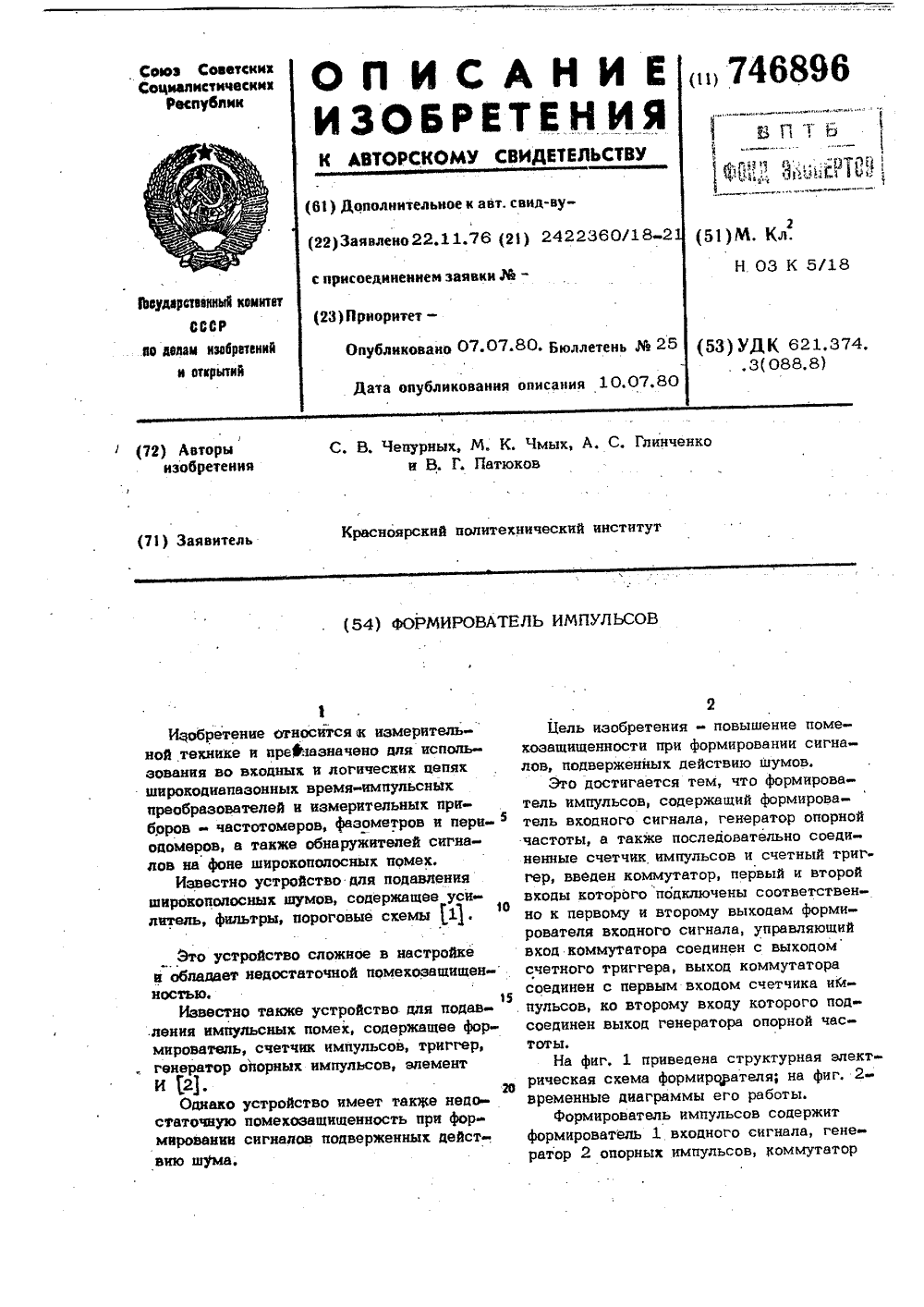

Авторы: Глинченко, Патюков, Чепурных, Чмых

МПК: H03K 5/18

Метки: импульсов, формирователь

...счетных импульсов, регистрируемое счетчиком 4 импульсов за время действия импульса (логической ф 1 ф) на сбросовом .входе, пропорционально длительности этого импульса. Объем счетчика М и частотагенератора 2 опорных импульсов выбираются так, чтобы время заполнения счетчиками -Н Я превышало длительность ложного импульса 7; . Устройст 50 во не реагирует на импульсы, удовлетворяющие этому условию и исключает (отфильтровывает) их. Ложные импульсй преимущественно формируются в области положительных и отрицательных перехо 55 дов гармонического сигнала через, нулевой уровень. По мере увеличения мгновенных значений входного сигнала длительность формируемых формирователем 1 им 96 Фпульсов (фиг. 2 б, в) в среднем возрастает, а паузы между...

Номер патента: 690080

Опубликовано: 05.10.1979

Авторы: Водопьянов, Кубасов, Кудинов, Лосев, Патюков, Пономарева, Сорокин, Халилов

МПК: C25B 13/00

Метки: асбестовых, диафрагм

...пригоиспользуют коротбеста 1 . ни я асбестоиготовление е ее через товые волокзуют диафпы асбестасорта асна послед уменьшени ролиза и в получаеЦелью качества д дующем к льпу, содержащую г/л 1 ЧаС 1, 10 - 12 г/л свежей; пульпы исащий 50 О/о длинных коротких волокон.Э6900803Свежую пульпу просасывают через катод.При этом асбестовые волокна осаждаютсяна катоде и образуют диафрагму, которуюв дальнейшем подвергают сушке.Раствор 1 МаС 1, ИаОН и асбест, прошедший через катод, образуют отработанную (оборотную) пульпу.Для насасывания диафрагмы на следую.щий катод добавляют асбест в отработаннуюпульпу в таком количестве, чтобы общаяконцентрация асбеста в пульпе снова составляла бы 10 - 12 г/л. 40. В каждом опыте из отработанной пульпыБыло проведено...

Номер патента: 661382

Опубликовано: 05.05.1979

Авторы: Мичурина, Патюков, Чмых

МПК: G01R 23/02

Метки: длительности, измеритель, периода, цифровой

...схема цифрового измерителя длительности периода, на фиг 2 представлена временная диаграмма, иллюст рирующая его работу. Цифровой измеритель длительности :периода содержит генератор эталонной частоты 1, формирователь счетных им пульсов 2, клкчи 3, 4, 5, счетчик .числа счетных импульсов б, формирователь импульсов измеряемой частоты 7, сумматор 8 и счетчик числа импульсовизмеряемой частоты 9".Произведем оценку погрешности измерения одного периодами; и среднего иэ . -периодов Тоо .. Цйфровбй измеритель длительности периода работает следующим образом.Сигнал с выхода генЕратора 1 поступаетна вход формирователя 2 и че-.,з 5 реэ ключ,З на счетчик импульсов б, Измеряемая частотами,дс Формйровате- ля 7 поступает на ключи 4 и 5 (прямого и...

Номер патента: 618747

Опубликовано: 05.08.1978

Авторы: Патюков, Чмых

МПК: G06F 17/18

Метки: усредняющее, цифровое

...процесса, через блок 1 согласования поступает на информационный вход аналого-цифрового преобразователя 2 При поступлении на управляющий вход АЦП сигналов от генератора 3 на выходе аналого-цифрового.преобразователя появляются импульсы, количество которых пропорционально напряжению исследуемой реализации.Одновременно с импульсом опроса формируется импульс, который поступает на вход времязадающего реверсивного счетчика 4. Этот импульс изменяет состояние счетчика 4 и дешифратора 5, который открывает ключ 7, и импульсы с выхода АЦП 2 поступают напервый триггер суммирующего счетчика 6. В суммирующем счетчике накопится . результат аналого-циФрового преобразования с весом, равным ф 1 1.С приходом второго импульса от генератора 3 на...

Номер патента: 615429

Опубликовано: 15.07.1978

Авторы: Патюков, Чмых

МПК: G01R 29/02

Метки: длительности, измеритель, периода, цифровой

...введены пос. счетчик 5, подсчитывающий число периодов,ледовательно соединенные блок управления, и на блок . С помощью генератора 3, форреверсивный счетчик, арифметическое уст- мирователя 1, счетчика,4 и блокакванройство и сумматор. 8 ыход последнего под туется первый период измеряемого сигна.ключен к входу индикатора, а второй вход - ла,к второму выходу блока управления, третий Результат измерения первого периовыход которого подключен к второму входу да (Т) умножается в устройстве 6 на сумгчетчика, четвертый выход - к втоЬму му и результат умножения перепйсываетсявходу арифметического устройства:Призтом ив сумматор 8. Результат Т, записанныйФормула мзобретения едактор Т,Юрииков аква 3904136 ого комитета Совета Министров...

Номер патента: 611158

Опубликовано: 15.06.1978

Авторы: Патюков, Чмых

МПК: G01R 23/00

Метки: измеритель, периода, цифровой

...формирователь 1, делители 2 частоты, многоканаль.ный формирователь 3 времени измерения, генератор 4 образцовой частоты, лиютю задержки 5,клточи 6 - 9, элемент ИЛИ 10, счетчик 11 импуль.сов и индикатор 12.Устройство работает следующим образом.Входной сигнал, период которого необходимоизмерить, поступает на вход формирователя 1, наего выходе образуется поток импульсов, соответствующих моментам перехода смеси сигнала и шу.ма через нулевой уровень. Через делители 2 частоты импульсы поступают на многоканальный форми.ров атель 3 времени измерения, выходные сигналыкоторого управляют ключами 6 - 9, Одновременноимпульсы от генератора 4 образцовой частоты по.ступают на линию задержки 5, а с ее выходов че.рех открытые ключи 6 - 9 и элемент ИЛИ...

Номер патента: 543889

Опубликовано: 25.01.1977

Авторы: Патюков, Чмых, Шеметов

МПК: G01R 29/02

Метки: измеритель, периода, цифровой

...3 образцовой частоты начинают поступать на первый триггер 9 суммирующего счетчика 8. Таким образоМ в счетчике 8 будет записан результат кван,- тирования первого периода с весом, равным единице, Во время действия второго периода Ьоцного сигнала, состояние триггеров реверсивного счетчика становится 01000, ключ 4 будет закрыт, а.ключ 5 открыт, и на второй триггер 10 суммирующего счетчика 8 через элемент 18 ИЛИ начинают поступать импульсы результата квантования вто О рого периода входного сигнала, и они будут засчитаны суммирующим счетчиком с весом, равным двум, Во время действия третьего периода исследуемого сиГнала состояния триг- геров счетчика 2 будут 11000 Открыты ключи 4 и 5 и квантируюшие импульсы начинают поступать на...

Номер патента: 535520

Опубликовано: 15.11.1976

Авторы: Кретов, Патюков, Чмых

МПК: G01R 23/00

Метки: измеритель, периода, цифровой

...из которых включает в себя ключи 11, 12, триггер 13 и элементы совпадения 14, 15, элементы ИЛИ 16 - 18, ключи 19, 20, счетчик 21, реверсивный счетчик 22 и индикатор 23.Устройство работает следуюИсследуемый сигнал подаютмирователя, поток импульсов н535520 ЦНИИПИ. Заказ 2357/14 Изд.1749 Тираж 1029 Подписное Типография, пр. Сапунова, 2 торого соответствует моментам перехода смеси сигнала и шума через нулевой уровень. Через блок 2 эти импульсы поступают на входы многоканального формирователя 3, который формирует время измерения, пропорциональное т периодам исследуемого сигнала. Сформированное время измерения, заданное импульсами поступает на входы ключей 11 и 12. Одновременно импульсы генератора 4 через делитель 5 и линию задержки 6 подаются...

Номер патента: 532827

Опубликовано: 25.10.1976

Авторы: Патюков, Чмых, Шеметов

МПК: G01R 29/02

Метки: цифровой, частотомер

...на информационные триггеры и триггеры переноса, осуществляется заполнение эталонного интервала импульсами с неизвестной частотой следования. Таким образом в арифметическом блоке записывается результат за. полнения "единичного" эталонного интервала импульсами с неизвестной частотой следования с "весом" равным 1.Во время действия второго периода сигнала образцовой частоты состояние триггеров реверсивного счетчика - "0100" Разрешение на суммирование поступает на двоичный сумматор второго разряда 10 арифметического блока. В этом разряде с учетом состояния триггера 9 первого разряда осуществляется заполнение второго эталонного интервала импульсами неизвестной частоты, а в арифметическом блоке записывается результат измерения с "весом" равным...

Номер патента: 513343

Опубликовано: 05.05.1976

Авторы: Патюков, Чмых

МПК: G04F 10/04

Метки: измеритель, периода, цифровой

...соответствующих моментам перехода аддитиьной смеси г ическою сигнала и щумв через нулевой уровень, Эти импульсы поступают на реверсивный счетчик 2, При поступлении на него первого пернодю состояние триггеров слева направо 1000 Ключ 8 открывается, и импульсы с генератора образцовой частоты 5 через распределитель импульсов 4 движутся на первый триггер суммирующего счетчика 6, Таким образом, всчетчике 6 записывается результат кввнтования первого периода с весом, равным единице, Во вре я действия второго периода состояние триггеров реверсивного счеъ;чика 01000.Ключ 8 закрыт, в ключ 9ьЗ5 открыт, и на второй триггер суммирующего счетчика 6 черезсхему "ИЛИ начинают псступать импульсы результата квантования второго периода. Вес равен...

Номер патента: 457045

Опубликовано: 15.01.1975

Авторы: Патюков, Чмых

МПК: G01R 23/10

Метки: измеритель, цифровой, частоты

...детекторов,торых подключены ко,входзадержки.На чертеже дана блок-схизмерителя частоты. импульсов, арифметического устроиства 12 и индикатора 13.Входной сипиал, частоту которого необходимо измерить, подается на линию 1 задержки 5 с временем задержки тз и пиковый детектор 4,в котором запоминается значение огибающей смеси. С выхода линии задержки сигнал поступает на формирователь 2 и пиковый детектор 3. Значения величины огибающей с выхо дов детекторов 4 и 3 сравниваются устройством 6. Таким образом, при помощи линии 1 задержки, детекторов 3 и 4, сравнивающего устройства 6 и устройства 5 управления выбирается .наибольшее значение огибающей на 1 Б участке времени анализа и в устройстве управления,вырабатывается сигнал, поступающий на...

Номер патента: 350878

Опубликовано: 01.01.1972

Авторы: Коп, Патюков

МПК: D01G 15/82

Метки: i(атентн04ехш1"е-на, всесоюзная, и5л, юплlt

...друг над другом таким образом, чтобы, поворачиваясь вокруг своих осей 3, направлять воздушный поток в камеру отсоса угаров.Привод механизма поворота пластин 2 осуществляется от почитающего рифленого цилиндра машины через шестерни и цепные транспортеры 4, цепи которых несут упоры 5, взаимодействующие при своем движении с рычагами б, смсхнтированными на осях 3 5 пластин 2. Количество упоров на цепях выбирается в зависимости от частоты поворота пластин. Нижняя стенка 7 камеры отсоса выполнена подвижной для регулирования напора воздуха при изменении величины отсасы ваемого сопла.Выделяющиеся угары выпадают на поворотные пластины 2, ось 3 которых смещена от их центра и таким образом своей ббльшей стороной каждая пластина плотно...

Номер патента: 342684

Опубликовано: 01.01.1972

Авторы: Асесвюзная, Патюков, Польский

МПК: B05B 5/16, B05C 19/02

Метки: детали, нанесения, полимерныхпокрытий

...На соплах установлены сетки 20 с зарядосъемными иглами 21, Подвод воздуха к распылительным соплам осуществляется с помощью воздухопроводов 22 с регулировочпыми вентилями, Внутри ванны помещен противопыльный козырек 28.Деталь 24 навешивают на подвеску 2 конвейера 1 и вводят в напы.ппельную ванну 4 через ее боковой проем. Сжатый воздух подается в инжектор 17, который всасывает порошок полимера и по нагнетающей трубе 18 подает к соплу 19. По воздухопроводу 22 подается воздух, который подхватывает порошок полимера и несет в сопло 18, где порошок заряжается и покрывает деталь. К металлическому соплу 19, сетке 20 и иглам 21 подается через токоведущую шину и токопро. вод электрический заряд высокого напряжения (отрицательный), свыше 20000 в,...

Номер патента: 323462

Опубликовано: 01.01.1972

Авторы: Бобиков, Борбат, Буторин, Володин, Гран, Научно, Норильский, Патюков, Проектный, Романов, Хейфец

МПК: C25C 1/00, C25C 7/00

Метки: виполярнетжи, типа, электролизер, ящичного

...пространством каждой секции снабжен штуцером 19 для отвода газообразного хлора, образующегося при элс.ктролизере. Как с катодой, так и аодой сторо элс 1 тролизеря дВя крайих биполярных электрода 20 выполнены токоподводящими и распо.чагяют штаигами с коТактами 21, устанавливаемыми в струбцины 22 токополволящих шип 28. Для лучшего контакта с электролами 20 струбцины 22 имеот зажимныс болты 24, Шины 28 крепятся к кронштейу 26, который, в свою очередь, присоелинец к корпусу электролизера.Для обслуживания электролизера В его крышке 2 преглусмотрегы люки, закрываемые крышками 26, которые перемещаготся по направляющим 27. Для устранения разубожиВагпя хлора воздухом при открывании крышек 26 с целью пзвлечеция пз электролизсра электродо с...

Номер патента: 315077

Опубликовано: 01.01.1971

Авторы: Каленов, Морозов, Патюков, Синицын

МПК: G01M 9/00

Метки: 111пн1ь, вмблио, нннi, союзная

...и агрегатов натурных самолетов. Кроме того,указанные установки имеют вполне определенные размеры рабочей части, поэтому габариты исследуемых моделей также ограничены,Предлагаемая установка не имеет указанных недостатков благодаря тому, что она 20снабжена сменными насадками (рабочимичастями) и подвижным основанием, имеющим подъемное устройство и шасси перемещеция в горизонтальной плоскости, выполненное с гидропроводом. Кроме того, для 25предотвращения загрязнения воздушного потока она снабжена трубопроводами, соединяющими выхлопную трубу турбовинтовогодвигателя с окружающим установку пространством, а в месте установки испытуемо двцжцоц рамы в различных высоте осуществляется путемприжатия ее к внутренним направляющим фиксирующими...

Номер патента: 267080

Опубликовано: 01.01.1970

Авторы: Баранов, Буторчн, Гончаров, Иотеиа, Йат, Норильский, Патюков, Романов, Сагунов, Хроменко

МПК: C25C 5/00, C25C 7/00

Метки: 267080

...э Он содер ными на н 5 вижным ус лу, гибких вода тока низма прив редуктора 10 и шестерниизображен предла 2 атода водящ ейфов ь б киз зубча с закреплен- и 3, неподим ток к ва- ) 5 для подвалу и меха- двигателя 7, той рейки 10 ет изобр ния 1 Электролизер для получен го порошка, включающий в ковые катоды, закрепленнь подводящее устройство и х отличающийся тем, что, с20 расхода энергии и повышени ооты электролизера, механи жен зубчатой рейкой, наход нии с закрепленной на вал стерней и сообщающей кат25 поступательное движение по ника, а также тем, что конт да тока к валу с катодами вижным,ностеи.Отличием предлагаемого элект известного является то, что меха да его снабжен зубчатой рейкой, ся в зацеплении с закрепленной катодами шестерней...

Номер патента: 259608

Опубликовано: 01.01.1970

Авторы: Патюков, Специальное

МПК: B23D 65/02

Метки: автомат, зубопросечной, ленточных, пил

...фрикционного устройства 15 и через него передает вра щение барабану 14.Равномерная укладка ленты с определенным заданным шагом осуществляется одновременно с его намоткой при помощи кулачковой шайбы 21, укрепленной на барабане 14, в который закрепляется конец наматываемой ленты, По этой шайбе, внутри нее, перекатывается ролик 22, укрепленный на кронштейне 23 при помощи оси 24, Кронштейн 23 совершает возвратно-поступательное движение относительно оси 25, укрепленной на кронштейне 1. На кронштейне 23 укреплена собачка 2 б при помощи пальца 27, которая поджимается пружаной 28 и входит в зацепление с храповиком, выполненным на барабане 29. При вращении барабана 14 ролик 22 перекатывается по кулачковой шайбе 21, изготовленной так, что ролик...

Номер патента: 218022

Опубликовано: 01.01.1968

Авторы: Патюков, Фролов

МПК: D01G 15/38

Метки: валиков, гарнитуры, заточки, игольчатой, станок, чесальной

...при помощи 15 съемных шестерен и вращаются от одногопривода 5. Для установки в нужное положение барабанов и валиков относительно друг друга их закрепляют в регулируемых кронштейнах-подшипниках 6, 7 и 8. Кронштейны 20 8 валиков регулируются в вертикальной плоскости, скользят вдоль специальных пазов 9 и укрепляются винтами. Очесывающие барабаны 1 установлены так, что они могут поворачиваться относительно шарнира в точке О.25 В качестве точильного барабана следуетиспользовать точильный бегунок, приводимый во вращение и возвратно-поступательное движение вдоль обрабатываемого валика. Очесывающие барабаны имеют игольчатую гарни туру для сбивания волокна с гарнитуры вали ков 3 и 4. Направление нгл на барабанах 1 совпадает с направлением игл...

Номер патента: 207871

Опубликовано: 01.01.1968

Авторы: Баранов, Лушников, Норильский, Патюков, Романов

МПК: B01D 11/04

Метки: многоступенчатый, экстрактор

...описан мносостоящий из кашивающим устрой- разделенных вертис выходным окном,снабжены верти- установленными зом, что возможен края перегородок. ия 1 с петделенным йной каме- перегородмешиваом 2,от отстльны ми из камеры м усгроист 3 с окном 4 иной вертик орациями 7 ени мет и Многоступенч ать167819, отличи повышения эффек 15 вертикальные пер снабжены в верхн тановлены так, что но и перфорации дВ предложенном аппарате вертикальные перегородки в отстойной камере снабжены в верхней части перфорацией и установлены так, что они перекрывают выходное окно и перфо рации. Это позволяет сократить продолжительность отстаивания за счет укрупнения каИзобретение относится кстракции труднорасслаиваВ основном авт. св.гоступенчатый экстрактормер...

Номер патента: 204910

Опубликовано: 01.01.1967

Авторы: Зверев, Патюков, Фролов

МПК: D01G 15/46, D01G 25/00

Метки: образованияхолста, прочеса, съема

...его для изменения степени разряжения, скорости и расхода воздуха, что необходимо для перемещения различных волокон. Внутри сопла помещен делитель 10 прочеса.Эксцентриковый механизм служит для перемещения съемного валика 1 с целью регулирования разводки между валиком и рабочим органом машины в зависимости от вида перерабатываемого волокна. Механизм содержит эксцентрики 11 и 12, укрепленные с помощью кронштейнов 13 на раме машины. В эксцентриках сделаны кольцевые проточки 14, в которых установлен валик 1,Нагнетательный воздуховод 4 имеет вы хлопной клапан 1 Б для периодического поддува при удалении угаров из-под машины. Этот клапан периодически открывается от привода машины.Бесконечный транспортер б установлен так, что угол его наклона...

Номер патента: 204203

Опубликовано: 01.01.1967

Авторы: Задо, Патюков, Соловьева, Спорышев

МПК: D01G 15/64

Метки: вытяжной, прибор, чесальной

...съемному барабану,Заправка оборвавшегося прочеса также осуществляется на ходу. Для этого откидывают приклон 10 с валиками и поворачивают рычаг 14 с плющильным валиком б и уплотнительной воронкой 7 на угол 30",204203Предмет изобретения1, Вытяжной прибор чесальной машины, со.держащий две пары кинематически связан 5 ных со съемным барабаном цилиндров с накимными валиками, плгощильпый нижний иподпружиненный верхний валики с уплотнительной воронкой, чиститель пакимных валиков и приспособление для нагрузки послед 10 них, отличагощийся тем, что, с целью улучше.ния контроля волокон, в зоне вытяжки установлен дополнительный цилиндр, поддерживающий мычку и расположенный в непосредственной близости к основному цилиндру.15 2. Прибор по...

Номер патента: 204117

Опубликовано: 01.01.1967

Авторы: Егорушкин, Кудр, Лебедев, Патюков, Патюкова, Яценко

МПК: B31C 7/02

Метки: 204117

...лоток 15, транспортер 16 сушилки 17, рифлевочную головку 18, имеющую веретена 19 и механизм 20 мар кировки. Механизмы раскроя заготовок поконтуру верхнего и нижнего оснований выполнены в виде цилиндров 21, несущих криволинейные ножи 22, и марзанных цилиндров 28.15 Работает автомат следующим образом. Нашпинделе закрепляют рулон бумаги 1, которая непрерывно разматывается питающими цилиндрами для подачи в механизм раскроя 20 заготовок по контуру верхнего и нижнегооснований. С помощью ножей 22 и марзанных цилиндров производится раскрой заготовок по этим контурам. Затем поворотные клещи б зажимают заготовку, поворачивают 25 ся на определенный угол и подают ее к боковому ножу 7, раскраивающему заготовку по боковой кромке. Далее транспортер 8,...

Номер патента: 195110

Опубликовано: 01.01.1967

Авторы: Борбат, Патюков, Сссл

МПК: C22B 19/20, C22B 23/06

Метки: выделения, никель-кобальтовб1храстворов, цинка

...хлорид ервичного амина при отношении ы к органической как 3: 1. ни- риме- еских и 0,15 лдной фаСпособ выделения цинка из никель товых растворов, например сульфатно 0 ных, отличающийся тем, что, с целью вращения образования эмульсии в эк онных аппаратах и достижения более выделения цинка, исходные никель-к вые растворы обрабатывают смесью п го амина и хлористой соли четвертичн мониевого основания, растворенных в не, при отношении водной фазы к о ской как 3: 1 и концентрации амина сине 0,3 л 1.Известны разл тки кель-кобальтовых а п нен нем самых р нич веществ и их смесеДля предотвращения образования эмульсии в экстракционных аппаратах и достижения более полного выделения цинка предлагается исходные никель-кобальтовые растворы...
