Османцев

Номер патента: 1812211

Опубликовано: 30.04.1993

Авторы: Богданов, Доценко, Клецкин, Колесников, Османцев, Хухра, Черный, Штраус

МПК: C21C 1/00

Метки: отливок, серого, чугуна

...(3), а также способ, предусматривающий последовательную внепечную обработку ме талла 4 - б порциями модификатора, в томчисле графитом или ФС 75, с целью измельчения включений графита, уменьшения расхода модификатора и предусадочного, расширения чугуна, а также увеличения 15 плотности утолщенных частей (4).Использование комплексного тройногопоследовательного модифицированного жидкого чугуна сначала в печи углерод- и кремнесодержащими добавками, пригружа емыми твердыми металлическими материалами при 92-94% расплава в печи с температурой 1500-1520 С с одковременкым электрогидравлическим перемешиванием его при 1480-1500 С а течение 5 - 10 25 мин, затем повторно углерод- и кремнесодержащими модификаторами в промежу.точном ковше и...

Номер патента: 1650751

Опубликовано: 23.05.1991

Авторы: Гринберг, Клецкин, Кошкин, Мамонтов, Османцев

МПК: C22C 37/10

Метки: чугун

...Лефорнация,2 ыве ИПа Сг Си Ть Са Нч" нсстныеу Преп- овгасме ея2 Э Эе 4 2,0 Ое 9 Ое.15 - Ое 35 Ое 2 Ое 04 ОеОЭ Ое 018 Ое 040 435 840 Ое 50 0,10 Остапьное42 Ое 06 Ое 02 Ое 5 Эеб 0,3 0,06 1,8 5,5 О 20 0 О - 7 5 0,80 0,005 0,005 0,05Ое 027 Ое 026 Ое 52 0,050 Ое 050 еОО 556 584 572 180 1280 1340 0,05Ое 10,60 65 72 0,03 Ое 34 0,65 3,0 1,6 0,52 е 2 1 еО ее,н 2,8 1,5 П р и м е ч в и и е. Чугун иввестного состава содержит Ое 032 сурьмы,прочность, жидкотекучесть и обрабатываемость при повышении остаточной деформации.При содержании этих элементов выше 5 верхнего предела образуются карбиды и включения свободной меди, что приводит к снижению прочности, жидкотекучести н обрабатываемости при росте остаточных деформаций и напряжений.При содержании...

Номер патента: 1583459

Опубликовано: 07.08.1990

Авторы: Гринберг, Доценко, Клецкин, Османцев, Штраус

МПК: C22C 37/10

Метки: отливок, разностенных, чугун

...чугунов приведены в табл.1,а их свойства в отливках блоков - в табл,2, Таблица 1 Содержание компонентов, мас,7.С Бз. Мп Р Б Сг РЗМ Сц Тз Ре Чугун Известный1 3,3 2,2 0,5 0,15 0,02 0,04 0,04 0,5 0,05 Осталь- ное Предлагаемый2 3 4 0,3 О,ОЗ З,О 1,9 0,3 0,05 0,03 0,1 0,035 0,65 0,06 1,0 0,10 З,З 2,2 0,75 0,09 О,Я 9 0,2 0,045 3,5 2,5 1,0 0.,13 0,20 0,4 0,055 П р и м е ч а н и е. Известный чугун содержит, мас.Ж: Я 0,06; В 0,003 7 0,05,.Таблица 2 Место расположения трещин Место расположения и плоСебестоимость Предел прочности прн растязении, МПа, в сечениях блоков толщиной,мм Чугун щадь,занятаяусадочной по 2ристостью, см чугуна,руб,/т Известный1 160,92 122 В сечениях 5,10 Трещины в местен 60 мм, площадь перехоца от се - 6-8 см чений 10 и 20 ммк...

Номер патента: 1504280

Опубликовано: 30.08.1989

Авторы: Клецкин, Левитан, Муравьев, Османцев, Павлиский

МПК: C22C 37/10

Метки: отливок, чугун

...оптимальногоуровня,При превышении углеродом и кремни.ем верхнего предела, наоборот, увеличивается количество включений графита и их размеры, а количество карбидов и их размеры резко уменьшаются,При содержании марганца, никеляи меди ниже нижнего предела не обеспечивается необходимый уровень легирования, что приводит к снижениюусталостной прочности. При повьппениисодержания данных элементов вышеверхнего предела резко усиливаетсяих графитизирующее влияние, что приводит к заметному ухудшению свойств.При содержании ванадия менее0,057. он не оказывает полезного влияния на свойства чугуна, которое заключается в образовании мелкодисперсныл включений (нитридванадиевае упрочнение) и повьппении стабильностикарбидной фазы. При содержании ванадия...

Номер патента: 986952

Опубликовано: 07.01.1983

Авторы: Вершков, Гринберг, Домнин, Клецкин, Османцев, Шерман, Эксанов

МПК: C22C 37/00

Метки: чугун

...кальцийСурьма 0,01-0,04 и кобальт при следующем соотношенииЖелезо Остальное компонентов, вес.Чугун в качестве примесей содержит з Углерод 3,0-3,6фосфор и серу. В литом состоянии дан- Кремний1,8 -2,5ный чугун имеет следующие свойства:Марганец 0,5-1,8предел прочности при растяжении, кгlмм Хром 0,1-0,6для толщины сечения отливки: 20 мм - Никель 0,05-1,521,8-32,2; 60 мм - 22,7-31,5. 1 О Фосфор 0,02-0,25,Недостатком известного чугуна явля- Кальций 0,005-0,02ется низкая усталостная прочность. . Кобальт 0,01-0,06Цель изобретения - повышение уста- Железо Остальноелостной прочности. В табл. 1 и 2 приведены свойстваПаставленная цель достигается тем,и составы предлагаемого и известныхчто чугун, содержащий углерод, крем- чугунов.1 О оо оо О МЪо...

Номер патента: 901326

Опубликовано: 30.01.1982

Авторы: Вершков, Домнин, Клецкин, Левитан, Османцев, Эксанов

МПК: C22C 35/00

Метки: модификатор

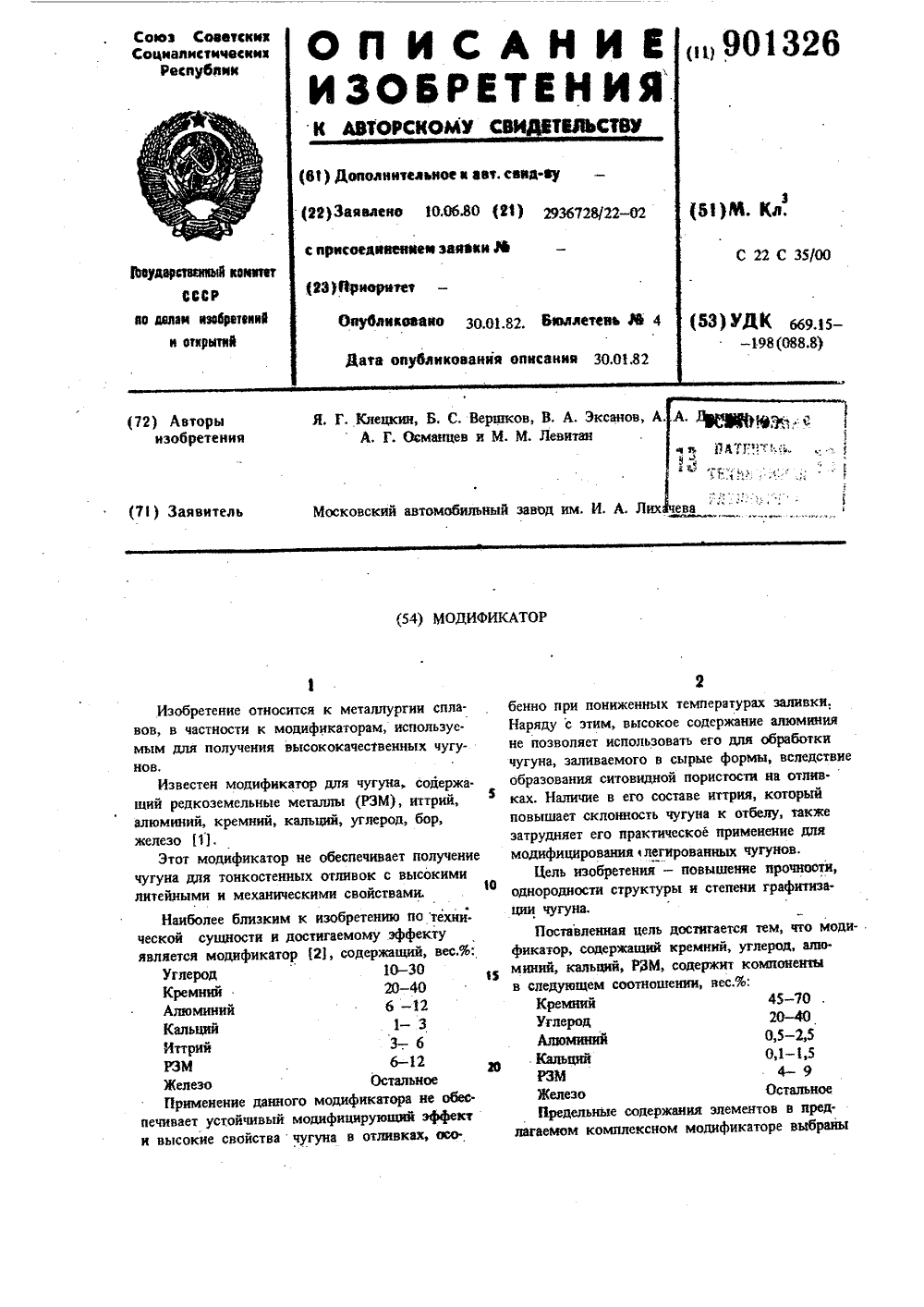

...предлагаемого комкак углерод и кремний, резко повышает актив. а плексного модификатора является его высокая ность углерода и вызывает.выделение из жщ- эффективность в широком диапазоне темперакой фазы микроскопических графитовых ком- тур жидкого чугуна в пределах 1320 - 1450 С,. клаксон, Небольшие количества химически ак- что определяется совместным графкткэкруютквиых металлов, таких как РЗМ, кальций и щим действием углерода (при высоких темалюмиций, образуют в раснлаве окислы, сула иературах 1 н кремкия (при низких температуфцдй и соапщобные карбиды, которыекоагу- рах), При использовании предлагаемого комп. пируют с графнтовыми комплексами, образуя лекского модификатора для обработки жндкозароцьнци, н тем самым обеспечивают сильное...

Номер патента: 720045

Опубликовано: 05.03.1980

Авторы: Изъюров, Карпенко, Клецкин, Османцев, Реснянский, Сошкин, Старокожев

МПК: C22C 37/10

Метки: чугун

...2,1-3,5Марганец 0,3-1,5 Хром 1,2-2,0.3,16 28,7 436 453 25 Пик ель О, 1-2,5Молибден 0,5-2,0Ванадий 0,1-1,2Железо Остальное Из известного и предложенного чугунов отливают образцы для анализа структуры и определения механических свойств.Предложенный чугун выплавляется в индукционной печи емкостью 30 кг с кислой футеровкой. Разливка жидкого чугуна производится в песчано-глинистые формы. Чугуны модифицируют, в ковше перед разливкой смесью из ферросилиция (ФС) 75 и графита в количестве Х:3% от веса жидкого металла.Микроструктура и прочность при растяжении чугунов определяется на литых образцах при комнатной температуре. . Твердость определяется в интервале температур 20-600 С,Химический состав предлагаемого и известного (21 чугунов приведен в...

Номер патента: 213600

Опубликовано: 01.01.1968

Авторы: Агейкин, Волков, Герасимов, Дроздов, Дышман, Егоров, Луцкий, Мамонов, Московский, Османцев, Пестов

МПК: B60G 11/02, F16F 1/18

Метки: 213600

...стре мянки и стяжных болтов, проходящих черезотверстия в листах, отличающаяся тем, что, с целью увеличения надежности крепления, листы, соединенные с ушком, выполнены с расположенными концентрично отверстиям для стяжных болтов выступами, имеющими форму усеченного конуса и входящими в соответствующие выемки вышележащего листа илиотъсмного ушка. 2, к которым омощи стреенными конвторызобретения В. П. Егоров, В. Н, Мамонотов, В, Е. Герасимов, Л. Н Известны рессоры, состоящие и стов и отъемного ушка, крепящего при помощи стремянки и стяжных ходящих через отверстия в листах В предложенной рессоре для ув дежности крепления листы, соеди ком, выполнены с расположенны рично отверстиям для стяжных б пами, имеющими форму усеченно входящими в...
