G10L 1/00 — G10L 1/00

Номер патента: 515140

Опубликовано: 25.05.1976

Авторы: Аграновский, Герчикова, Новиков, Папенков, Ханукаев

МПК: G10L 1/00

Метки: классификации, шумов

...н Изобретение относится к кибернетике и предназначено для распознавания акустических сигналов, таких, как шумы обьектов.Известны устройства для классификации шумов, содержащие последовательно соединенные блок фильтров и блок сглаживающих звеньев, параллельно соединенные блоки коммутации и сравнения с эталонными напряжениями, индикаторы и источники эталон ных напряжений,Цель изобретения - пов Достигается это тем, что блоки коммутации и сравнения с эталонными напряжениями выполнены в виде политрона с отклоющей системой, функциональные пластины одного ряда которого соединены с выходами блока сглаживающих звеньев, функциональные пластины другого ряда - с источника эталонных напряжений, а коллекторы - с соответствующим индикатором.На чертеже...

Номер патента: 537378

Опубликовано: 30.11.1976

Авторы: Болотов, Искренко, Рябинин, Сотсков

МПК: G10L 1/00

Метки: звуковых, образов, распознавания

...между собой 11.Наиболее близким по технической сущности к изобретению является устройство, содержащее соединенные последовательно микрофон, усилитель и вибратор, связанный стержнем с мембраной рупорной акустической системы, внутри которой расположены преобразователи амплитуды стоячих волн в пространственное поле напряжений, и блоки вычитания 2.Для таких устройств характерны низкая достоверность распознавания звуковых образов и сложность.Цель изобретения - повышение достоверности распознавания звуковых образов и упрощение уст ройства.Это достигается тем, что упомянутая рупорная акустическая система заполнена жидкостью, например бензолом, в которой величина дисперсии звука составляет 0,01 - 50%, а выходы каждых двух смежных...

Номер патента: 570081

Опубликовано: 25.08.1977

Авторы: Авдеев, Астафьев

МПК: G10L 1/00

Метки: давления, заглушенной, звукового, камере, распределения

...распределенных по показательному закону импульсов, подключенный к узлу вращения, выполненному в виде шагового электро двигателя.На чертеже показан один из возможных вариантов предлагаемого устройства для измерения распределения звукового давления.в заглушенной камереПредлагаемое устройство содержит Иат 6 чнйк синусоидального сигнала 1, пбдКлюченйый к громкоговорителю 2, размещенному в заглушенной камере 3грбмкоговоритель 2 расположен против микрофона 4, также размещенного в эа" глушенной камере 3. Микрофон 4 связаи посредством координатного узла 5 с валом узла вращения б и подсоединен через усилитель 7 и полосовой фильтр 8 к самописцу 9.570081 Составитель Е. РозановР акто Р, П нам Техред Н, Андрейчук Ко екто 1,И, Гоксич Заказ...

Номер патента: 656556

Опубликовано: 05.04.1979

Автор: Жак

МПК: G10L 1/00

Метки: возбуждения, волн, жидкости, звуковых

...в жидкости.мое устройство содержит пер, выполненный с глухим контверстнем 2 н соединенный с ханнзмом, не изображенным возможностью возвратно-поперемещення в цилиндре, так656556 формула изобретения Составитель Ю. - К. ВТехред О. ЛуговаяТираж 45Государственного колам .изобретений иоеква, Ж 35, РаушссПатентэ, г. Ужгород,нкранцКорректор П. МакаревичПодписноеСССРнйд. 4/5Проектная, 4 Редактор В. ФельднЗаказ 1402/55 111 ИИПИпо д 13035; М ивл 11 ПП м итетаоткрыт кая на же не изображенном на чертеже. Г 1 рсллагаемое устройство содержит также амортиза.тор из эластичного материала 3 и дополни.тельный поршень 4, снабженный уплотнительнымн кольцами 5. При этом дополнительный поршень 4 выполнен с открытой полостью 6 и с торцовой стенкой 7,В...

Номер патента: 686058

Опубликовано: 15.09.1979

Авторы: Куля, Смирнов

МПК: G10L 1/00

Метки: возбуждения, синтезатора, тонального, цифрового

...полсоелиненной также к квадратичному цнтерполятору 4. Выхолы блока памяти 2 соелцнечы через квалратич68 ный интерполятор 4 с входами первого счетчика 5, выполненного в виде вычитающего счетчика и подсоединенного к выходу генератора 6 импульсов опорной частоты. Выход первого счетчика 5 подключен к квадратичному интерполятору 4 и к входам триггеров 7 и 8, другие входы которых подсоединены к выходам блока 9 логического управления, при этом триггер 7 подключен к входу схемы И 10, а триггер 8 - к коммутатору 11 и к входам второго счетчика 12, выполненного в виде реверсивного счетчика, 10Предлагаемое устройство содержит также задающие генераторы 13 и 14, подключенные к входам коммутатора 11, выход последнего через схему И 10 подсоединен к...

Номер патента: 763949

Опубликовано: 15.09.1980

Авторы: Баронин, Буханцев

МПК: G10L 1/00

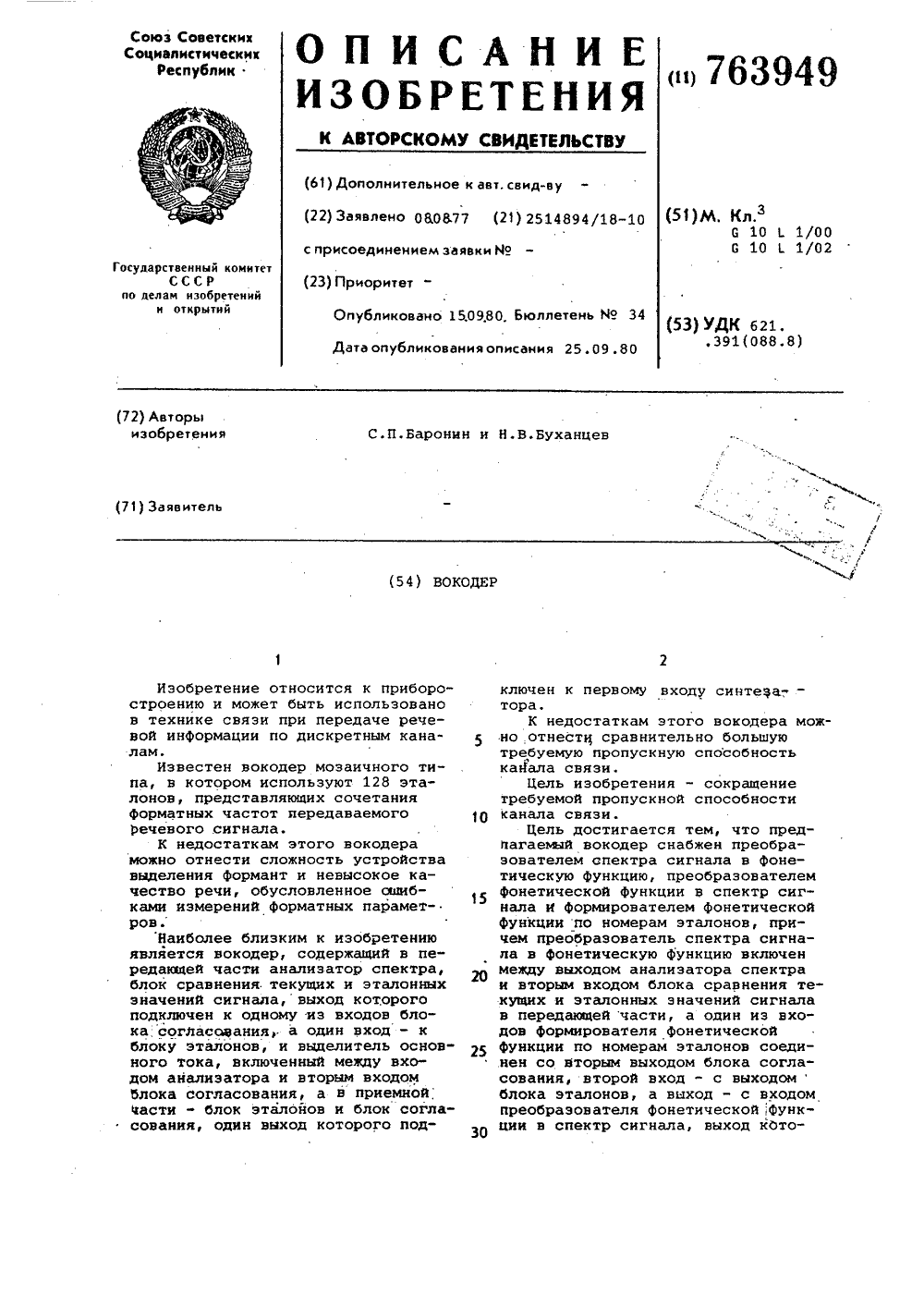

Метки: вокодер

...Выбранные элементы мозаики заносятсяв блоки эталонов передающей и приемной частей вокодера.для каждой конкретной реализации 40фонетйческой функции находится элемент мозаики иэ блока 7 эталонов,наилучшим образом аппроксимирующийэту функцию. Точность аппроксима".ции определяется расстояниями (вычисляемыми, например, как суммаквадратов отклонений соответствующих координат) между входной реализацией фонетической функции и элементом мозаики, обеспечивающим наилучшую аппроксимацию. В соответствиис этим в блоке 8 сравнения текущихи эталонных значений сигнала. измеряются расстояния между входной реализацией Фонетической Функции и всеми элементами мозаики, извлекаемы Зми из блока 7 эталонов. Номер элемента с минимальным расстоянием поступает в...

Номер патента: 767825

Опубликовано: 30.09.1980

Авторы: Майстренко, Тышко

МПК: G10L 1/00

Метки: звуковых, сигналов

...7, а также выходы их послЕдких ячеек подключены к бло ку 10 управления, соединенному с генератором 11 тактовых импульсов. Коммутаторы 3, 6 и 7 могут быть выполнены в виде кольцевых сдвиговых регистров, а ячейки синтезатора могут содер-щ жать либо узкополосные фильтры, соединенные с общим генератором шума, либо отдельные генераторы гармонических колебаний.Устройство работает следующим образом.На выходе блока 1 Формируются напряжения, соответствующие первоначаль-. ной спектральной огибающей входного сигнала, Эти напряжения могут задаваться даже наборным полем, содержа щим источник напряжения с блоком потенциометров, выходы которых соедине-, ны с входами соответствующих ключей 2. На входы коммутаторов 3 и б подаются импульсы с тактового...

Номер патента: 771709

Опубликовано: 15.10.1980

Авторы: Майстренко, Тышко

МПК: G10L 1/00

Метки: звуковых, сигналов

...образом. На коммутатор б синтезатора поступают тактовые импульсы генератора 11 через блок управления 10, при этом поочередно открываются клю. чи 5, подсоединяя выход сумматора 4 к управляющим входам ячеек 7 синтезатора.Разрешающий импульс с выходов коммутатора б последовательно поступает на входы клавиатуры блока программирования 9 и, если нажата клавиша, импульс с номером, соответствующим номеру клавиши, поступает на вход блока управления и разрешает поступление тактовых импульсов на коммутатор 3. Далее .коммутаторы работают синхронно, при этом осуществляется перенос по точкам огибающей спектра с блока 1 в блок 7. Поскольку число ячеек блока 1 намного меньше, чем в блоке 7, то, как правило, опрос коммутатора 3 заканчивается...

Номер патента: 781883

Опубликовано: 23.11.1980

Авторы: Крапивин, Ханукаев

МПК: G10L 1/00

Метки: классификации, шумов

...индикаторам б. Входыблока 7 формирования спектральнойогибающей соединены с выходами блока 2 параллельно политронам 3,- а-выход блока 7, связан через соединеннйе последовательно измеритель 8экстемума и усилитель 9 мощности с питающими клеммами источников 4 эталон йьйс напряжений;Устройство работает следующим образом.Входной сйгнал подается на блок1 фильтров, где осуществляется егоРазделение на спектральные Состав- ляющие. Выходные сигналы блока фильтров выпрямляются и сглаживаются блоком 2 сглаживающих звеньев. Полученная кОмбинация уровней напряжений поступает на политроны 3, создавая потенцйальнйй рельеф, Формируемый бднйм " 2 Орядом функциональных пластин каждого политрона, и на узел формироваНия огибающей. На другой ряд...

Номер патента: 801039

Опубликовано: 30.01.1981

Автор: Зыков

МПК: G10L 1/00

Метки: изменения, информации, темпаречевой

...Зу 2. Одному полупериоду сигнала генератора тактовых импульсов соответствует цикл, 35 записи в ЗУ, а другому - воспроизведение иэ ЗУ. Запись цифровой информации в ЗУ производится последовательно во все ячейки памяти в моменты времени, соответствующие одно О му из полупериодов сигнала генератора тактовых импульсов, воспроизведение из ЗУ производится также последовательно, но в.моменты времени, соответствующие другом. полупериоду сигнала тактовой частоты. После завершения цикла воспроизведения начинается новый цикл воспроизведения, причем начало нового цикла восПроиэведения приходится на ячейку памяти, адрес воспроизведения которойсовпадает садресом записи во время действия первого с начала нового цикла воспроизведения...

Номер патента: 822248

Опубликовано: 15.04.1981

Авторы: Майстренко, Тышко

МПК: G10L 1/00

Метки: преобразованияакустических, сигналов

...коммутатора б соединен совходами сброса блоков 3, 10 и 11,Блок 11 синхронизатора содержит Мячеек, выходы которых соответственносоединены со счетными входами ячееккоммутаторов 3 опроса, а вход блока11 синхронизации соединен с выходомблока 10 управления, с генераторомтактовых импульсов и управляющим выходом блока 10, Выход генератора тактовых импульсов блока 10 управленияподключен на счетный вход коммутатора б,Устройство работает следующим образом, 45В исходном состоянии на выходахК ячеек блока 1 заданы напряжения,пропорциональные амплитудам соответствующих гармоник исходного сигнала.Коммутаторы блока 3 находятся в исходном (нулевом) состоянии. На входкоммутатора б, работающего в режимекольцевого счетчика, непрерывно...

Номер патента: 822249

Опубликовано: 15.04.1981

Авторы: Абзалилов, Губеев, Данков, Мосунов

МПК: G10L 1/00

Метки: компрессии, речевого, сигнала, экспандиро-вания

...информации вправо импульсаьм с генератора 14 циклическогопереноса информации. Одновременносбрасывается триггер 10 выдачи информации, подготавливая ЦАП 3 для приема очередной кодовой посылки. Частота генератора 14 циклического переноса информации выбирается намногобольшей, чем частоты генератора 13занесения информации и генератора 15вывода ин 4 юрмации. В процессе сдвига сопровождающая информацию последовательность маркерных сигналовдостигает Й -го разряда маркерногорегистра 4 сдвига, в результате чего. на выходе К -го разряда устанавливается высокий уровень напряжения,соответствующий логической ф 1 ф исохраняющийся постоянным прк прохождении всей последовательности маркерных сигналов. При появлении ф 1" вй -ом разряде маркерного...

Номер патента: 920823

Опубликовано: 15.04.1982

Авторы: Мревлова, Новиков, Павлова, Тиль

МПК: G10L 1/00

Метки: распознавания, речи

...блок выдеЛения основного тона 5, выход которого соединен с управляющим входом блока подсчета интервалов между 15 пересечениями нуля сигнала, и сегментатор 6, К выходу блока выделения эталонных диапазонов присоединены первый компаратор 7, первый блок управляемой памяти 8, второй компара О тор 9, второй блок управляемой памяти 10, выходы компараторов соединены с первым и вторым входами логической схемы 11. Первые и вторые компараторы и блоки управляемой памяти 825 и 10 и логическая схема 11 составляет селектор стационарного эталонного диапазона 12.Выход первого блока управляемой памяти 8 соединен со вторым входом первого компаратора 7, второй выход которого соединен со вторым входом первого блока управляемой памяти 8. Выход второго...

Номер патента: 945889

Опубликовано: 23.07.1982

Авторы: Писаревский, Русанов

МПК: G10L 1/00

Метки: акустических, излучатель, измерений, корреляционных

...систему цля измерения зьукоизоляции образца.Рупорный громкоговоритель 1 через усилитель 2 мощности поцключен к генератору 3. Корпус громкоговорителя выполнен в виде полубесконечного волновода 4, один конец которого сопряжен с рупором громкоговорителя, а другой снабжен звуко 45 поглощающим конусом 53 аподлицо со стенкой волновоца установлен второй микрофон 6, последовательно с которым сое-. динены второй микрофонный усилитель 7, фазоинвертор 8 и коррептор 9, второй вход которого связан с первым микрофон 50 ным усилителем 10 установленного за образцом 11 первого микрофона 12, между выходом второго микрофонного усилителя и вторым входом усилителя мощности . включая кьацратор 13.55Лри работе системы акустическое излучение обратной стороны...

Номер патента: 983747

Опубликовано: 23.12.1982

Авторы: Андреев, Захаров, Иванников, Исаев, Нюнин, Юдин

МПК: G10L 1/00

Метки: границы, заглушенных, звукомерных, камерах, поля, свободного

...границы свободного поля по,звуковому давлению является ивоз" 2можность точной оценки границы свободного поля, поскольку граница определяется лишь по одному параметруакустического поля. цель достигается тем, способу определения дного поля в эаглушеных камерах, заключаючто на различных расенаправленного источмеряют звуковое давле енно с измерением звуия измеряют колебатель" частиц воздуха в звукогистрируют величину разу звуковым давлением и скоростью частиц как ояния от ненаправлена звука и по отклонесимости от теоретичеснскомой величине.изображено измеритель. устроиство.3 98374Приемное устройство, состоящее иэ приемника 1 звукового давления и приемника 2 колебательной скорости частиц воздуха в звуковой волне,устанавливают на...

Номер патента: 1094049

Опубликовано: 23.05.1984

Авторы: Аврин, Копейкин, Петров

МПК: G10L 1/00

Метки: границ, обнаружения, слов

...между собой и с выходом счетчика адресов, а выходы - с соответствующими входами девятого и десятого коммутаторов, выходы которых соединены с первыми входами соответствующих блоков сравнения. Цель изобретения - повышение точности и надежности определения границ слов.Поставленная цель достигается тем, что согласно способу дополнительно формируют третий характеристический сигнал путем сравнения текущей плотности переходов звукового сигнала через уровень стационарных звуковых шумов с минимальной величиной текущей плотности переходов глухих звуков речи через указанный уровень, формируют четвертый характеристический сигнал путем сравнения уровня звукового сигнала в полосе частот основного тона речи с минимальным уровнем вокализованных...
