Мячин

Номер патента: 715421

Опубликовано: 15.02.1980

Авторы: Белотелов, Мячин, Сахно

МПК: B66B 5/16

Метки: ловитель, подъемника, телескопического

...йтрубе диском. Удерживаемая труба-с ло-вителем установлена в трубе 17,Ловитеь работает следующим образом;При обрыве каната 11 пружийа 12 отбрасывает рычаг 9, который накимает с ерьгой 6 на коническое кольцо. Кольцо 5распирает шарики 4 заклинивая их в тело охватывающей телескопической трубы 17, останавливая падающую телескопическую трубу 2. 15Для замены оборвавшегося кайата необходимо выдвинуть трубу 3 вместе словителем из охватывающей трубы 17.Для этого подъемник укладывают горизонтально и трубу 2 вращают вокруГ продольной оси, свинчивая ее с заклиненного ловителя, При этом диск 14 воздействует через шайбу 16 и гайку 15 нашток 13, который, перемешаясь в продольном направлении, поджимает пружину 2512 и сдвигает кольцо 5, освобождая ша-...

Номер патента: 712708

Опубликовано: 30.01.1980

Автор: Мячин

МПК: G01M 1/16

Метки: дисбаланса, ротора

...сущности к изобретению является способ определения дисбаланса ротора, заключающийся в том, что ротор с неуравновешенными массами устанавливают на упругие опоры, сообщают опорам перемещения от инерционных сил неуравновешенных масс и по этим перемещениям судят о дисбалансе ротора 121. Недостатком известного способа является то, что поскольку для создания инерционных сил ротор приводят во вращение, то возникают погрешности в определении величины и углового положения дисбаланса и создаются трудности прн автоматизации процесса балансировки.30 ель достигается тем, что угловые колебательные его продольной оси, вынные оплы, а перемеют в двух взатгмно перправлениях.ется следующим обраливают на упругие опот к нему привод, обеспеколебательные...

Номер патента: 695956

Опубликовано: 05.11.1979

Авторы: Домрачев, Дьячков, Мячин, Ульянов

МПК: B66C 23/80

Метки: выносная, грузоподъемной, опора

...открывает доступ жидкостичерез каналы в пробки 24 в штоковуюполость Г поршня 16 шток 15 которого,перемешаясь вверх, упирается упоромА17 (фиг. 2) в основание штока дополнительного поршня 5 и начинает его перемещать.При этом хвостовик 22 согласующегоклапана 21 отходит от нижней крышки25 гидроцилицдра и клапан закрываетсяусилием пружины 23, Дальнейшее движение пориця 5 происходит под действиемдавления жидкости в полости Д, одновремецно перемешается и поршень 16 под действием жид(Ости, запертой между поршнями 5 и 16 в полости Г, ри движе,1;И ЦО л и д ГЯГЛвозЛРИС 1 Ви а укосицу 9, и реводит откидную опору в транспортное положение (см. фиг, 1),ри движении поршня 16 вверх цлунжер 2 0 (фиг, 3) перемешается в крайнее правое положение, цри котором...

Номер патента: 690198

Опубликовано: 05.10.1979

Авторы: Беккер, Мушкин, Мячин

МПК: F15B 13/02

...12 управления выключен, переключающий золотник 8 находится в крайнем правом положении, отсечной, клапан 2 закрыт, многопозиционный гидрораспределитель 11 находится в позиции автоматической1работы, Запирающий элемент 3 под действием давления в полости 6 и усилия пружины 4 разделяет полости 6 и 19. Полость 20, спивная полость гидроклапана 12 управления и многопозиционного30 гидрораспределителя 11 соединены со сливом каналом 23. Для осуществления автоматического управления исполнительным органом вклкг чается гидроклапан 12 управленияРабо-чая среда под давлением поступает в полость 10 управления двухпозиционного гидрораспределителя 9, переключающий40 золотник 8 перемещается влево, открывая отсечной клапан 2. Рабочая среда через полость 19,...

Номер патента: 685338

Опубликовано: 15.09.1979

Авторы: Алешкевич, Мамлеев, Мячин, Сабиров

МПК: B03D 1/14

Метки: блок, импеллерный, флотационной

...маиины с импеллерным блоком; на фиг. 2 - разрез А-А фиг, 1.Описываемый импеллерный блок имеет импеллер 1 с хвостовиком 2, вал 3, корпус подшипников 4, шкив ременной передачи 5, разъемное соединение 6, состоящее из полуцилиндрических вкладышей 7 с фксрующими штырями 8, стягивающей скользяцей муфты 9 и упора 1 О.Установка импеллера на валу осуществляется следующим образом.Хвостовик 2 импеллера 1 посадочным местом вставляется в вал 3 импеллера 1. Предварительно на вал 3 надевается муфта 9.Вставляются полуцилиндрические вкладыши 7 с фиксирующими штырями 8 своими выступами в кольцевые канакна валу3 и хистовике 2 импелсе)гь 13 дтсм вкладыьи с сты гнид ос 5 му(1 тои 9 осадкой нс кьнус. Муфта .) поджимдегся упором 1 О. Пос,ье з;тяжки муфты 9...

Номер патента: 659580

Опубликовано: 30.04.1979

Авторы: Мячин, Погуда, Ретинский, Шостаковский

Метки: 1-алкокси2-хлорпропен, 2-амеры, диэлектрические, материалы, пленкообразующие, поли

...(1;1), Полимер высушивают над РОь в вакууме до постоянного веса. Выход 3,8 г (32%), мол, в.5700,Найдено, %: С 54,84: Н 4,93; С 1 25,37, (С 5 Н 7 С 10) Х.Вычислено, %: С 50,6; Н 5,80; С 1 29,90.Пример 2, Краствору 10,4 г(0,06 моль) гем-дихлорциклопропилизопропилового эфира в 20 мл СС 14 прибавляют 1,04 г ЬпС 14. Смесь нагревают при 80"С, в токе сухого азота и перемешивании 42 ч. После отгонки растворителя и обработки по примеру 1 получают 4,6 г полимера (57,5%). Мол. в.6200.Найдено, %: С 56,43; Н 6,05; С 1 27,65, (С 6 НцС 10)х.Вычислено, %: С 54,34; Н 6,71; С 1 26,75.П р и м е р 3. К раствору 18,3 г (0,1 моль) гем-дихлорциклопропил - н-бутилового эфира в 20 мл СС 14 прибавляют 1,83 г А 1 С 1 з, Смесь нагревают при 80 С в токе сухого...

Номер патента: 658286

Опубликовано: 25.04.1979

Авторы: Мушкин, Мячин, Николаев, Тенишев, Ткаленко

МПК: E21D 15/44

Метки: гидравлическая, крепей, механизированных, стойка

...Иеждуцилиндром 1 и выдвижной частью 2 расположена штоковая полость 3, ограниченная втулкой 4 и поршнем 5 выдвижной части. Во внутренней полости выдвижной части размещена винтовая перецача 6 механической ступени раздвижности для регулировки стойки по мощности пласта.В штоковой полости 3 расположенокольцо 7, которое установлено на выдвижной части 2 и удерживается на нейтрением между уплотнением 8 и поверхностью выдвижной части,.На наружной поверхности кольца 7расположен уплотнительный элемент, выполненный, например, в виде резиновойпрокладки 9, которая при упоре кольца в выступ 10 цилиндра взаимодействует с последним и делит герметичноштоковую полость 3 на две камеры,Б иВ,Верхняя часть цилиндра 1 выполне- Мна с проточкой, в которой...

Номер патента: 618639

Опубликовано: 05.08.1978

Авторы: Агасиев, Анисимова, Ахундова, Керимов, Кутов, Мячин, Намазов

МПК: G01F 13/00

Метки: газов, дозирования, жидкости

...этого расходный резервуар соединен также с другим патрубком смесителя посредством дополнительного канала, снабженного регулируемым дросселем. ов, Р, А. Агасиев, Л, А. Мячинсимова и ф. А. Ахундова На чертеже показанасхема устройства.Устройство содержит элер 2 с регулируемым винтную камеру 4, игольчатыйпитывающую трубку 6 и сокости.Устройи газа ра Газ через патрубок 8. поступает в эжектор 1 и создает разрежение в смесительной камере 4 у жиклера 2, Часть газа через игольчатый вентиль 5 подается в сосуд 7 с жидкостью, Под давлением т аза жидкость из сосуда 7 через подпитывающую т рубку 6 поступает в жиклер 2, рабочее отверстие которого регулируется винтом 3.Жидкость, выходящая из жиклера 2, распыляется в смесительной камере 4 за...

Номер патента: 600534

Опубликовано: 30.03.1978

Авторы: Мантулин, Мячин, Савинова, Яковлев

МПК: G05D 11/02

Метки: газожидкостного, гидравлический, потока, регулятор

...или оба вместе, причем один конец сифона, закрепленный на поплавке 10, погружен в жидкость, заполняющую воронку 9, а другой - опущен в приемник 13 жидкости, соединенный с отводящим трубопроводом 8,Гидравлический регулятор работает следующим образом.1 азожидкостная смесь поступает в гидравлический регулятор по подводящему трубопроводу 1 и через отросток 3 входит в расширение 2, которое в рабочем состоянии заполнено газом. В расширении 2 происходит образование капель жидкости и отделение газа. Для того чтобы капли не сливались друг с другом в сплошной поток, на отростке 3 должно формироваться не более четырех капель в 1 с, при этом циркуляция жидкости не должна превышать 0,2 мл в 1 с. При необходимости иметь большую циркуляцию следует...

Номер патента: 583813

Опубликовано: 15.12.1977

Авторы: Жохов, Людаев, Мячин

МПК: B01F 9/00

Метки: вращения, емкости

...плоскостях, преимущественно цилиндрической формы, содсрхкагцес скобообразный с верх 1 н., и нижним горизонтальными плечами дсржатсль емкости с замком, кинсмати 1 сски сВ 51 зан ный с горизонтальным приводным валом 3. Однако, являясь в целом сложной конструкцией, такое устройство требует дополнительной персналадки при работе с различными емкостями. Э,)Целью изобретения является упрощение конструкции устройства, Это достигается тем, что приводной вал снабжен рычагом, один конец которого подвижно сосдинен с нижним плечом держателя, а замок установлен на боковой по верхности емкости. На чертеже схематично показано предлагаемое устройство для вращения емкости во взаимно псрпендикулярных плоскостях,Устройство юест станину 1, в которой...

Номер патента: 577371

Опубликовано: 25.10.1977

Автор: Мячин

МПК: F26B 3/30

Метки: панель, терморадиационная

...чертеже схематически изображенатерморадиационнвя панель, общий вид.Она содержит короб 1, теплоизлучвюшийэкран 2, наружную стенку 3 с теплоизоляцией 4, газовые горелки 5 внутренние за- еО шитные профилированные вставки 6. Внутренняя стенка короба 1 и теплоиэлучвющийэкран 2 выполнены гофрированными.Продукты сгорания газа из горелки 5,направляясь вверх, совершают зигзвгообрм- И ное движение, встречая на пути выступающие углы У -образных гофр экране 2 истенки короба 1, Это обеспечивает дополнительное сопротивление прохождению продуктов сгорания, увеличивается турбуленъ ность потока и путь прохождения его. Гофрированная стенка короба 1 излучением передает дополнительное тепло экрану 2. Предаче тепла стенке 3 препятствует воздушная прослойка...

Номер патента: 574731

Опубликовано: 30.09.1977

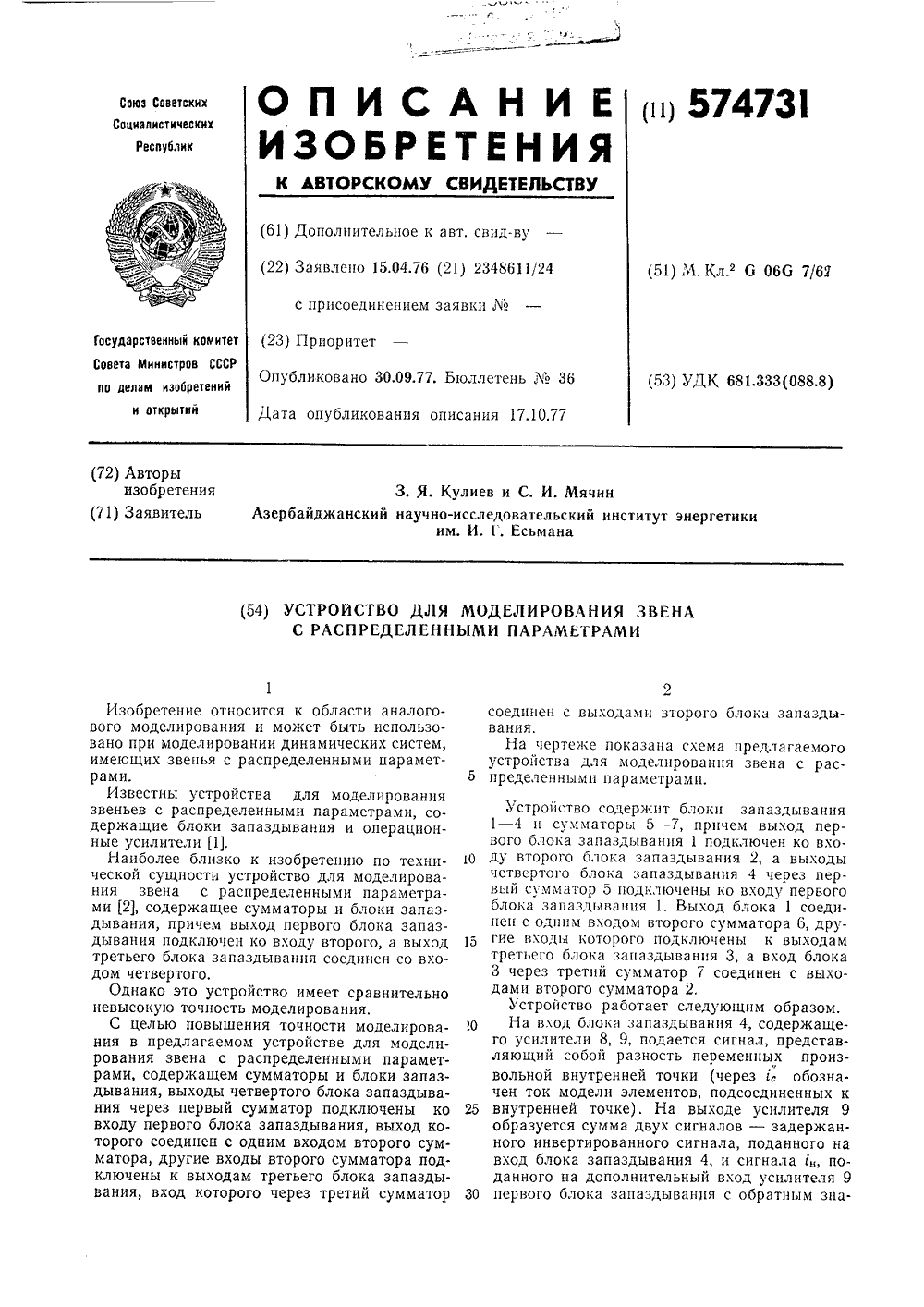

Авторы: Кулиев, Мячин

МПК: G06G 7/62

Метки: звена, моделирования, параметрами, распределенными

...блока запаздывания с обратным зна 3ком, которая равна К - напряжению в начале линии, Далее эта сумма поступает на первый вход первого сумматора 5, па второй вход которого подается сигнал 1. 1-1 а выходе первого выходного сумматора 5 образуется сигнал, представляющий сооой сумму псремецпых начальной точки с обратным знаком. Задержанны 11 на блоке 1, содержащем усилители 10 и 11, сигнал дает сумму переменных в произвольной вцутренцей точке.Затем эта сумма поступает па вход второго олока запаздывания, ооразованного усилителями 12 и 13, На выходе усилителя 13 второго блока запаздывания 2 образуется сумма двух сигналов инвертированного задержанного сигнала, поданного на вход блока запаздывания 2, и сигнала, поданного на дополнителы 1 ый...

Номер патента: 572952

Опубликовано: 15.09.1977

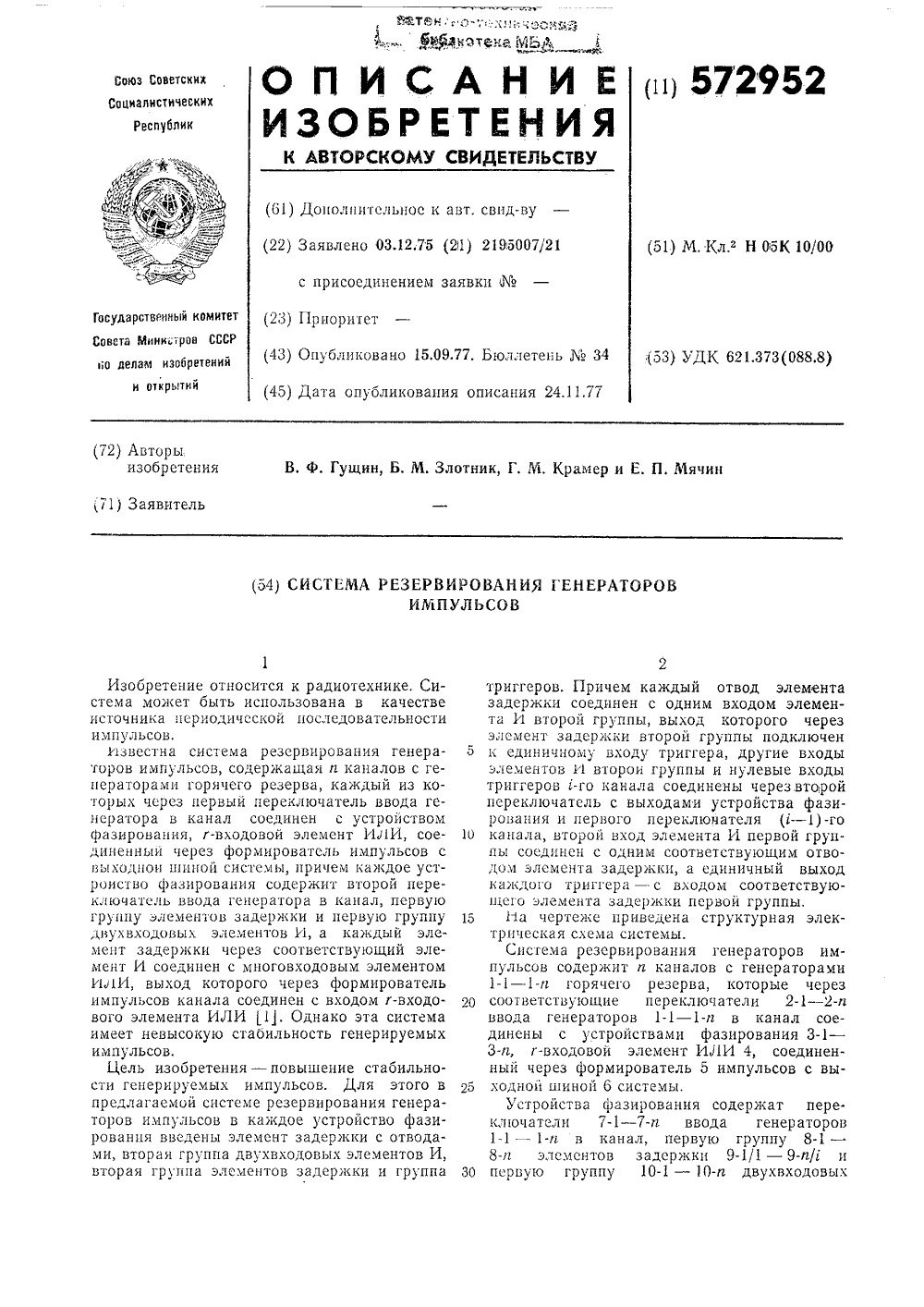

Авторы: Гущин, Злотник, Крамер, Мячин

МПК: H05K 10/00

Метки: генераторов, импульсов, резервирования

...и выходами переключателей 2-1 - 2-и предыдущих каналов. Вторые входы элементов И 11-1/1 - 11-и// подключены к соответствующим отводам элементов задержки 14-1 - 14-п. Единичные выходы триггеров 30 20-1/1 - 20-и// соединены с входами соответствующих элементов задеркки 9-1/1 - 9-и//.Система резервирования генераторов импульсов работает следующим образом. 35При исправных генераторах 1-1 - 1-п и установившемся режиме работы, например, переключатель 2-2 соединяет генератор 1-2 с устройством фазирования 3-2, которое выбирает из возможных фаз импульсов генера тора 1-3 фазу, совпадающую с фазой генератора 1-2. Выходы устройств фазирования 3-1 - 3-п объединяются на г-входовом элементе ИЛИ 4; формирователь 5 импульсов нормализует длительность...

Номер патента: 569326

Опубликовано: 25.08.1977

Авторы: Жаксыбаев, Кравченко, Кудрявцев, Мамлеев, Мячин, Сабиров, Фильшин, Штойк

МПК: B03D 1/16

Метки: флотационная

...7 и полых лопастей 8, установленных на кромке диска и выполненныхс расширением к периферии. При этомлопасти могут быть установлены на диске под углом сс=О-:( 60 ) к плоскости 0последнего.Флотационная машина работает следующим образом,Вращающийся импеллер 5 отбрасываетаэрированную пульпу на направляющийаппарат 2 с отражателями 3. Отражатели3 направляют пульпу в зону отстаиванияи съема пены, при этом на импеллер циркулирует деаэрнрованная пульпа, Такаяциркуляция пульпы является рациональной. При этом импеллером 5 осуществля-ется относительно слабое перемешиваниепульпы благодаря гладкому диску 6 импеллера и обтекаемой форме лопастей 8,которые рассекают набегающие потокипульпы узким концом, и, не встречая26сильного лобового...

Номер патента: 566884

Опубликовано: 30.07.1977

Авторы: Айзатулов, Борисов, Горбенко, Заков, Крайзингер, Майоров, Мячин, Поживанов, Решетов

МПК: C21C 5/50

Метки: конвертера, привода, удерживающее

...возвратно-постувтательного перемещения с закрепленными на нем шайбами 7 и 8 и внешняя пружина 9, которая расположена между крышкой 5 и шай бой 8, На крьппке 5 внутри 1 пружины 9 жесткозакреплен стакан 10, в отверстии днища 11 которого с зазором 12 расположен, выполненный ,на:штоке 6, кольцевой выступ 13, шириной равный толщине днища 11 старикана 10. По обе 20 стороны кольцевого выступа 13 установленывтодвикные,шайбы 14 и 15, перекрывающие зазор 12 между выступом 13 и днищем 11, На штоке 6 внутри дружинины 9 установлены две 1 пружины 16 и 17, которые размещены между 25 шайбами 7 и 14 и 8 и 15 соответственно. В процессе эксплуатацииустройства 1 реактивный мом ворота конвертера 3 вооприн 0 16 и 17, а статическую нагруГашение реактивного...

Номер патента: 542003

Опубликовано: 05.01.1977

Авторы: Антипенко, Беккер, Бреславский, Мячин, Николаев, Полторацков

МПК: E21D 23/14

Метки: гидрофицированной, крепи, секцией

...правом положении, отсечной клапан 1 закрыт, полости 36 и 37 отделены от напора и через втулку 13 канал 32 качал в золотнике 18, втулку 20 и каналы В седле 21 и корпусе 2 соединены с рабсчпи гидрожлпд рами. Полость 38 многопозииионного гидро- распределителя 3 через канал 31 и полость 39 двухпозиционного гидрораспределителя 2 сооощается сс сливным каналОм 40. лость 28 шагового поивода 5 -.стояь-,о сднн с 1 апором а полость управления 29 шагового привода 5 и блокирующая по лость 4 многопозиционнсго гидрсраспределителя 3 через гидроклапаны управления 6 и 7 соединены со сливом. Зубчатая рейка 25 под действием давления жидкости в полости 28 находится в крайнем правом положении.1 ля автоматического управления двухпсзицисн 1 ыы...

Номер патента: 540197

Опубликовано: 25.12.1976

Авторы: Ильин, Колтунов, Мячин, Никитенко

МПК: G01N 9/28

Метки: жидкости, плотности

...трубкой.Однако этот прибор имеет сложную систему компенсации балластного давления. Недостатком его является также наличие пульсационной составляющей погрешности, возникающей в процессе образования и отрыва пузырьков газа от нижних торцов измерительных трубок и трубки компенсатора. Влияние пульсационной составляющей особенно велико при малых значениях измеряемого перепада давления, т. е. при минимальных значениях плотности.Цель изобретения - повышение точности измерения за счет уменьшения пульсационной составляющей погрешности и компенсации балластного давления.Это достигается тем, что пьезометрические измерительные трубки имеют два отверстия, центры которых расположены на расстояни- ях"1) г "г ) (1) РминК"1 аминРг от нижних срезов...

Номер патента: 462098

Опубликовано: 28.02.1975

Авторы: Катаев, Мячин, Просвирнин, Слесарев

МПК: G01M 1/16

Метки: балансировки, роторов

...что приводит к погрешности при определении неуравноветпенности и ухудшает возможности автоматизации балансиро.вочого процесса,Целью предлагаемого изобретения является повышение точности и автоматизации балансировочного процесса.Это достигается сообщением ротору движения, при котором одна из точек его оси - неподвижна, а любая другая перемещается по кривой линии, например окружности,Сущность предлагаемого способа поясняется чертежло. 2Ось Отеуравповешенного ротора 1 подвижно закренлеца в точке О неподвижной системы коордийатОХУХ и описывает коническую поверхность посредством движения точ ки О оси О по кривой линии, например окружности, вокруг оси Х. В зависимости от параметров движения точки О силы инерции.приложенные к центру...

Номер патента: 452014

Опубликовано: 30.11.1974

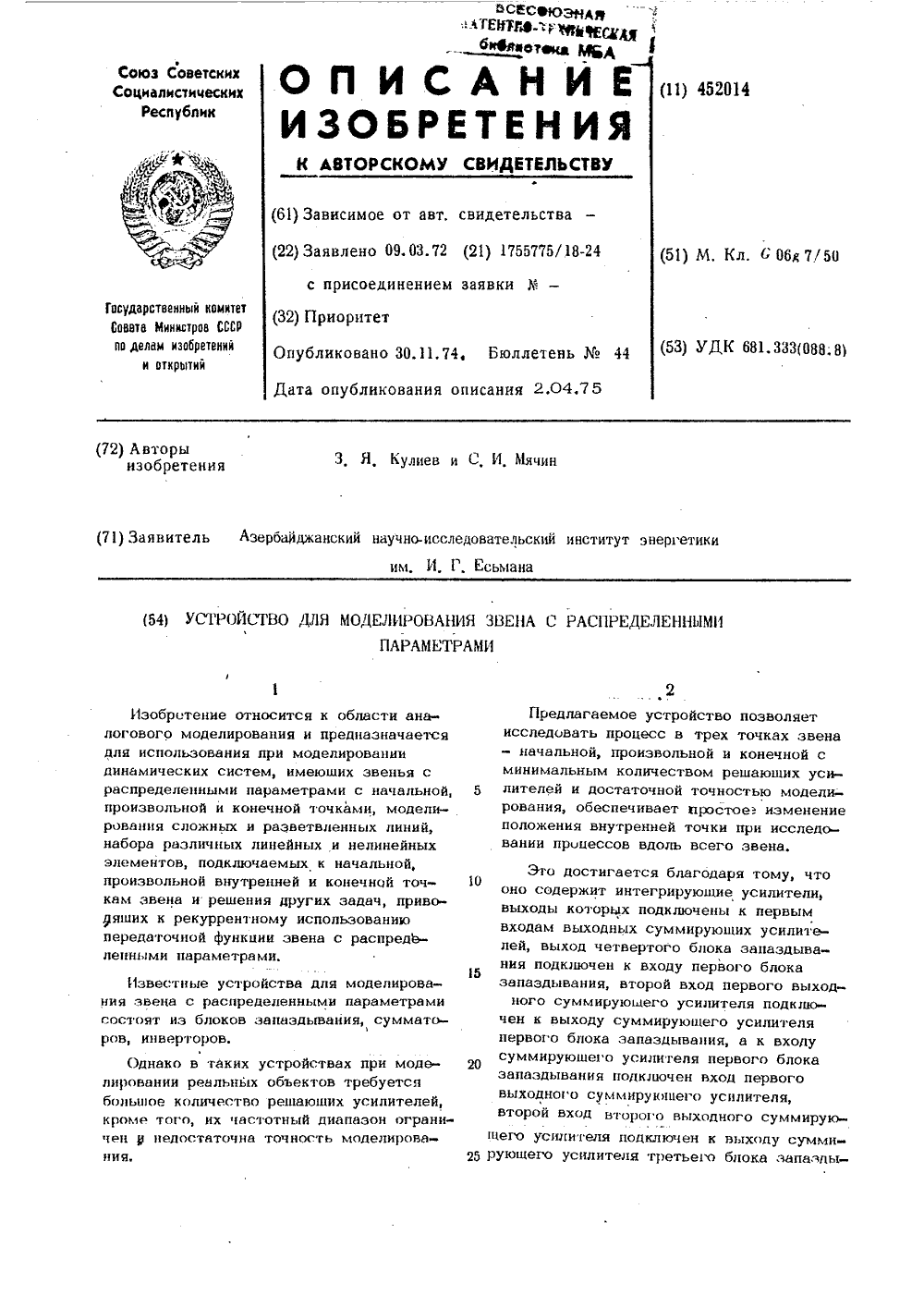

Авторы: Кулиев, Мячин

МПК: G06G 7/50

Метки: звена, моделирования, параметрами, распределенными

...каждый из конорых выполнен в виде последовательно соединенных решаюшего усилителя и суммируюецего усилителя, второй вход которого соединен с входом решающего усилителя, и выходные суммирун шце ус и лите ли. Нриведецная ца фиг.1 схема позволяет моделировать звено с распрсделееегеыдги параметрами без искассциг, цо с учетом потерь, На вход блока запаздывания, образованного усилителями 1 и 2, подается сш цял, представляюший собой разость переменных произволгецой внутре,ешегеф 1точки, причем через (,с обозцачец Гок модели элементов, е 1 одсоедиегегенгех к внутренней точке. На выходе усилителя 2 образуется сумма двух сеп налов- заегсржагеггого инвертированного сигнала, поданного ца вход блока запаздывания (ус;илтели 1 и 2) и...
