Щеткодержатель для электрической машины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1339701
Авторы: Гейдебрехт, Миничев, Симис, Харченко
Текст

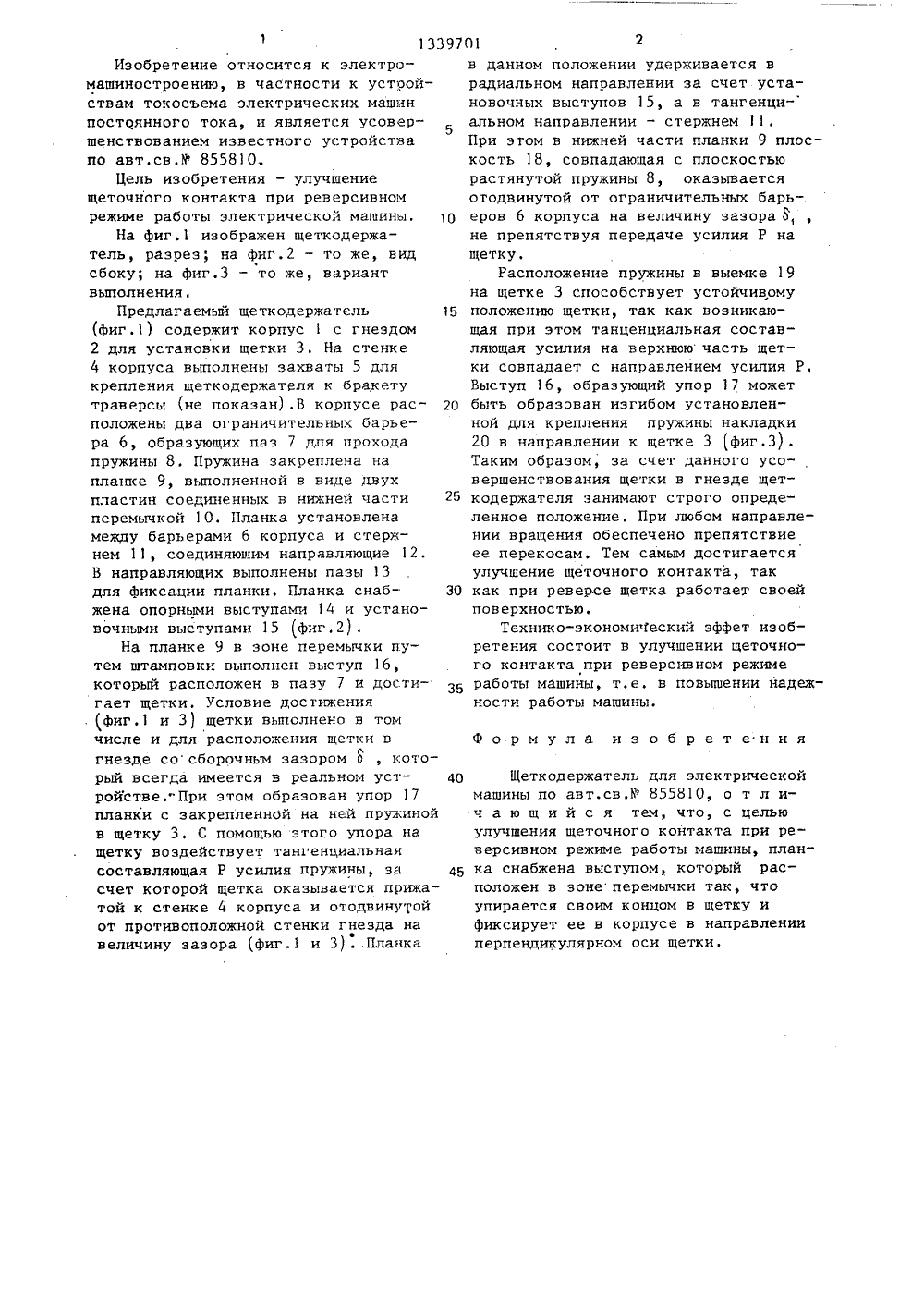

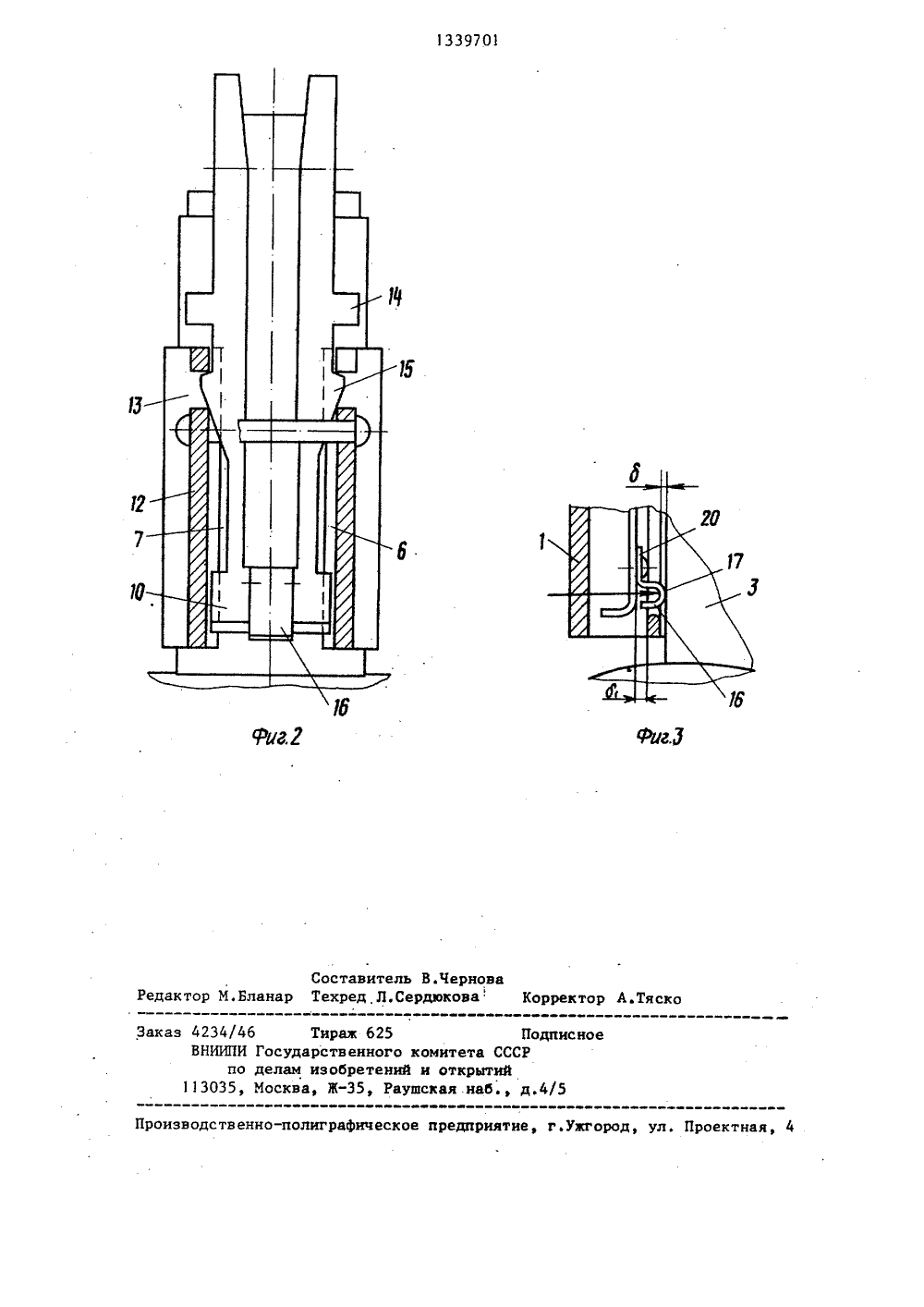

(57) Изотехнике,остроеншение ще шино ектр ическои еремычк ты элек 9 в зон , упираю фиксиру ступ 16 сивном ашины.ыполнен ичев,иися конее в выступщетку 3,рпуса. Взован из цом 17 гнезде быть о к щетк СС 80 ожетправленииланке 9 ибом виной на установл накла ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ВТОРСНОМУ СВИДЕТЕПЬСТ(71) Ленинградское электромнстроительное объединение Эсила" им.С.М.Кирова(56) Авторское свидетельствУ 855810, кл. Н 01 Р 39/40,ОДЕРЖАТЕ1ретениев частноию. Цельочного кежиме раба планке тносится к электр ти к электромашиобретения - улучтакта при ревер30 113397Изобретение относится к электромашиностроению, в частности к устоойствам токосъема электрических машинпостоянного тока, и является усовершенствованием известного устройствапо авт,св.У 855810.Цель изобретения - улучшениещеточного контакта при реверсивномрежиме работы электрической машины. 10На фиг.1 изображен щеткодержатель, разрез; на Фиг.2 - то же, видсбоку; на фиг.З - то же, вариантвыполненияПредлагаемый щеткодержатель 15(Фиг.1) содержит корпус 1 с гнездом2 для установки щетки 3. На стенке4 корпуса выполнены захваты 5 длякрепления щеткодержателя к бракетутраверсы (не показан).В корпусе расположены два ограничительных барьера 6, образующих паэ 7 для проходапружины 8. Пружина закреплена напланке 9, выполненной в виде двухпластин соединенных в нижней части 25перемычкой 10. Планка установленамежду барьерами 6 корпуса и стержнем 11, соединяюшим направляющие 12.В направляющих выполнены пазы 13для Фиксации планки, Планка снабжена опорными выступами 14 и установочными выступами 15 (Фиг.2),На планке 9 в зоне перемычки путем штамповки выполнен выступ 16,который Расположен В пазу 7 и достигает щетки. Условие достижения. фиг.1 и 3) щетки выполнено в томчисле и для расположения щетки вгнезде со сборочным зазором 1 , который всегда имеется в реальном устройстве."При этом образован упор 17планки с закрепленнОЙ на ней пружинойв щетку 3. С помощью этого упора нащетку воздействует тангенциальнаясоставляющая Р усилия пружины, засчет которой щетка оказывается прижатой к стенке 4 корпуса и отодвинутойот противоположной стенки гнезда навеличину зазора (фиг.1 и 3). Планка в данном положении удерживается в радиальном направлении за счет установочных выступов 15, а в тангенци- альном направлении - стержнем 11.При этом в нижней части планки 9 плоскость 18, совпадающая с плоскостью растянутой пружины 8, оказывается отодвинутой от ограничительных барьеров 6 корпуса на величину зазора Р, не препятствуя передаче усилия Р на щетку.Расположение пружины в выемке 19 на щетке 3 способствует устойчивому положению щетки, так как возникающая при этом танценциальная составляющая усилия на верхнюючасть щетки совпадает с направлением усилия Р, Выступ 16, образующий упор 17 может быть образован изгибом установленной для крепления пружины накладки 20 в направлении к щетке 3 (фиг.З) . Таким образом, за счет данного усовершенствования щетки в гнезде щеткодержателя занимают строго определенное положение. При любом направлении вращения обеспечено препятствие ее перекосам, Тем самым достигается улучшение щеточного контакта, так как при реверсе щетка работает своей поверхностью.Технико-экономический эффет изобретения состоит в улучшении щеточного контакта при реверсивном режиме работы машины, т.е, в повышении надежности работы машины.формула изобретенияЩеткодержатель для электрической машины по авт.св.У 855810, о т л ич а ю щ и й с я тем, что, с целью улучшения щеточного контакта при реверсивном режиме работы машины, планка снабжена выступом, который расположен в зонеперемычки так, что упирается своим концом в щетку и фиксирует ее в корпусе в направлении перпендикулярном оси щетки.1339701 70 г Составитель В.Чернова Л.Сердюкова Корректор А.Тяск дактор М.Бланар Техред Заказ 4234/46 Тираж 62 ВНИИПИ Государственно по делам изобрете 113035, Москва, Ж, сное комитета СС ий и открытий ушская .наб., д.4/5 роизводственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4
СмотретьЗаявка
4018384, 10.02.1986
ЛЕНИНГРАДСКОЕ ЭЛЕКТРОМАШИНОСТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ "ЭЛЕКТРОСИЛА" ИМ. С. М. КИРОВА
ГЕЙДЕБРЕХТ ВИКТОР ЯКОВЛЕВИЧ, МИНИЧЕВ ВАСИЛИЙ МИХАЙЛОВИЧ, СИМИС ЕВГЕНИЙ МОИСЕЕВИЧ, ХАРЧЕНКО ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: H01R 39/40
Метки: щеткодержатель, электрической
Опубликовано: 23.09.1987
Код ссылки
<a href="https://patents.su/3-1339701-shhetkoderzhatel-dlya-ehlektricheskojj-mashiny.html" target="_blank" rel="follow" title="База патентов СССР">Щеткодержатель для электрической машины</a>
