Мелешенко
Способ изготовления изолированных стержней статорной обмотки электрических машин
Номер патента: 1802904
Опубликовано: 15.03.1993
Авторы: Горнинг, Мелешенко, Рябцев, Сяков
МПК: H02K 15/00
Метки: изолированных, машин, обмотки, статорной, стержней, электрических
...благодаря чему каналы остаются чистыми,при вакуумировании влага и газы и ляции имеют свободный выход вдоль 54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗОЛИРОВАННЫХ СТЕРЖНЕЙ СТАТОРНОЙ ОБМОТКИ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Использование: машиностроение, производство стержней статорной обмотки электрических машин. Сущность изобретения: на плетеный стержень накладывают корпусную изоляцию из сухой слюдинитовой ленты, устанавливают на его прямолинейную часть формообразующие пленки, производят пропитку термореактивным связующим и запекают. Плетеный стержень выполняют с продольными каналами на его боковых стенках. 1 ил,при пропитке компаунд поступает не только с наружных слоев изоляции, но и по каналам под внутренние слои изоляции, обеспечивая полную...
Способ изготовления стержней статорной обмотки электрических машин
Номер патента: 1760605
Опубликовано: 07.09.1992
Авторы: Горнинг, Мелешенко, Миропольский
МПК: H02K 15/04
Метки: машин, обмотки, статорной, стержней, электрических
...изготовления стержней ста торной обмотки электрических машин, согласно которому на стержни накладывают корпусную изоляцию путем намотки не- (.7 скольких слоев слюдинитовой ленты, стыкуют внахлест ее концы при обрывах и окончаниях ленты, вакуумируют и пропитывают изоляцию термореактивным компаундом, при намотке каждого слоя отмечают места стыков ленты, при этом располагаюткаждый из них по отношению к любому со1760605 седнему с ним стыку, имеющемуся в любом из ранее образованных слоев, на расстоянии не меньшем, чем четыре ширины ленты.Разнесение стыков ленты при наложении корпусной изоляции позволяет улучшить качество изоляции, Разнесение стыков ленты при наложении корпусной изоляции таким образом, чтобы в данном сечении пазовой...
Способ изготовления стержней обмотки статора электрической машины
Номер патента: 1760604
Опубликовано: 07.09.1992
Авторы: Горнинг, Иткин, Мелешенко
МПК: H02K 15/04
Метки: обмотки, статора, стержней, электрической
...с 50 до 130 С), необходимой для запечки компаунда, происходит резкое снижение вязкости компаунда.Целью изобретения является повышение качества изоляции стержней путем уменьшения вытекэния пропиточного состава при запекании.Указанная цель достигается тем, что в способе изготовления стержней обмотки статора электрической машины, согласно которому нэ стержни накладывают корпусную изоляцию из слюдинитовой ленты, содержащей ускоритель отверждения пропиточного состава. устанавливают на них формующие1760604 зом Составитель В,МелешенкоТехред М.Моргентал Корректор С.Лисина Редактор С.Кулакова Заказ 3191 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская нэб., 4/5П роизводствен...
Способ изготовления изоляции обмоток высоковольтных электрических машин
Номер патента: 1746853
Опубликовано: 07.07.1992
Авторы: Данилов, Иванов, Масленников, Мелешенко, Огоньков, Сяков
МПК: H02K 15/12
Метки: высоковольтных, изоляции, машин, обмоток, электрических
...в термостате при 100 С и через 4 ч тсмпеоратура достигает 75 ОС на поверхност,;изоляции в пазовой части и 102 Сна меди, Для лобовойчасти температура поверхности изоляции и меди составляет соответственно 93 и 128Вакуумная сушка. Пропиточную емкость вакуумируют в течение 5 ч приостаточном давлении не более 0,5 ммрт.ст, При вакуумировании температу"ра на поверхности изоляции пазовойчасти 75 С, на меди 103 С, е лобовых частях 96 и 132 Г соответственнПри вакуумировании температура воздуха в термостате 25 С, и емкость охлаждается до 25 С, Температура Формообразующих планок 50 ОС,При пропитке под давлением используют эпоксидный компаунд ПКс температурой 50 С перед загонкой в пропиточную емкость. Вязкость компаунда не более 30 с. После...
Способ изготовления стержней статорной обмотки электрических машин
Номер патента: 1734169
Опубликовано: 15.05.1992
Авторы: Горнинг, Девочкина, Мелешенко
МПК: H02K 15/04
Метки: машин, обмотки, статорной, стержней, электрических
...планках. При этом более 98% изоляции по периметру стержня закрыто пленкой, котораязатрудняет выход из изоляции влаги и газав процессе вакуумирования,ухудшая тем самым качество пропитки изоляции за счетбольшего объема растворенного в компаунде газа и влагиЦелью изобретения является упрощение и улучшение качества стержней путемулучшения пропитки изоляции,Антиадгезионную пленку размещают внижней формообразующей планке, укладывают в последнюю стержень одной из широких граней, затем протягивают пленку вдольдругой широкой грани стержня и закрываютего верхней формообразующей планкой,Нанесение антиадгезионной пленкитолько вдоль широких граней пазовой частистержня упрощает процесс. ее нанесения,так как не требуется выдерживать перекрытие...
Стержневая обмотка высоковольтной электрической машины и способ ее изготовления
Номер патента: 1676008
Опубликовано: 07.09.1991
Авторы: Бондаренко, Гурьев, Мелешенко, Попова, Сяков
МПК: H02K 15/12, H02K 3/34
Метки: высоковольтной, обмотка, стержневая, электрической
...слоя стеклотканевой ленты размещены слои стеклослюдинитовой ленты, образующие изоляцию 5. Пустотыи поры в стержне и изоляции заполнены отвержденным пропиточным компаундом, предпочтительно эпоксидным,Обмотку изготавливают следующим образом,Вначале из элементарных проводников1 формуют и скрепляют стержень обмотки,Затем на узкие грани пазовой части стержня накладывают прокладки 2 из формующегося изоляционного материала, например, изстеклослюдобумажного препрега на эпоксиноволачном связующем, После этого стерженьопрессовывают с образованием в прокладках2 из препрега продольных каналов 3 на внешней стороне и спирально встык наматывают нанего слой 4 пористого материала - полупроводя щей медьсеребросодержащей стеклотканевой ленты или...
Устройство автоматического регулирования подачи газообразного и жидкого топлива в печь
Номер патента: 1401233
Опубликовано: 07.06.1988
Авторы: Мелешенко, Федотенкова
МПК: F23N 1/00
Метки: газообразного, жидкого, печь, подачи, топлива
...Плотность и расход жидкого топлива замеряются соответственно датчиками плотности 6 и расхода 7.Выходы датчиков плотности 4 и расхода 5соединены сблоком 8 умножения, второйВыход датчика 4 1 лотности соединен с вычислительным устройством 9, выход которогои выход блока. 8 умножения соединены смножительным устройством 10, Выходы дат.чика 6 плотности и датчика 7 расхода соеди.иены с блоком 11 умножения, второй вы.,ход датчика 6 плотности соединен с вычислительным устройством 12,выход которого ивыход блока 11 умножения соединен с множительным устроством 13, Выходы множительных устройств 10 и 13 соединены с входами сумматора 14, выход которого черезрегулятор5 соединен с исполнительныммеханизмом 16 на линии жидкого топлива.Устройство работает...
Способ автоматического регулирования процесса получения серы
Номер патента: 1390183
Опубликовано: 23.04.1988
Авторы: Мелешенко, Торгашева
МПК: C01B 17/02, G05D 27/00
...,ФформулеСс = 0,175 у + 2,6 (1-0,01 у),В соответствии с рассчитанным соотношением С, вычислительныи блок 4 выдает сигнал задания регулятору 3 соотношения, а следовательно. и на изменение расхода газа. Пусть расход кислого газа С, =Ъ= 900 м /ч, расход воздуха Св =2340, температура Т = 968 С.В вычислительном блоке 4 рассчитывают текущее соотношение у =-38-4 + - 0,Св ТС, 20 необходимое для вычисленного значения содержания углеводородов соотношение С, = 0,175 у + 2,6(1-,0,01 у) 2,6. Сигнал задания регулятору 3 расхода воздуха на выходе с вычислительного устройства остается беэ изменений,По каким-то технологическим причинам изменяется состав кислого газа,что повлечет за собой изменение тем-пературы в реакторе, она станет,одопустим, равной...
Импульсный стабилизатор постоянного напряжения
Номер патента: 1205134
Опубликовано: 15.01.1986
Авторы: Мелешенко, Новиков, Панов
МПК: G05F 1/573
Метки: импульсный, постоянного, стабилизатор
...ЬСР-фильтр, состоящий из диода 2, дросселя 3 и соединенНого с выводами для подключения к нагрузке конденсатора 4. Общая точка ключевого транзистора и диода соединена с инверсным входом интегратора 5, другой вход интегратора - с источником 6 опорного напряжения. Задающий генератор 7, определяющий рабочую частоту стабилизатора, соединен со счетным входом первого триггера 8, выход которого соединен сЗО установочным входом второго триггера 9 и одним из входов логического элемента И 10. Другой вход логического элемента И подключен к выходу второго триггера 9, а вход логического элемента - к входу ключевого транзистора. В коллекторную цепь ключевого транзистора введен датчик 11 тока. Выход датчика тока подключен к узлу 12 выделения токовых...
Устройство для автоматического регулирования процесса производства серы
Номер патента: 893856
Опубликовано: 30.12.1981
Авторы: Мелешенко, Пшенникова
МПК: C01B 17/02
Метки: производства, процесса, серы
...печью дожига,ОСУс =0,241 - теплоемкость воздухаккал/кг град;- температура окружаю-,Вщего воздуха, всасываемого в печь дожига, С;г - теплота сгораниятопливного газа,г =11906-409 Я-,ккал/кг.Устройство работает следующимобразом.При нарушении соотношения воздух:кислый газ по причине изменения расхода кислого газа или воздуха, связанного с погрешностью расходомеров 1 Ф и 15, или по причине изменения концентрации сероводорода,ьводы и углеводородов в кислом газеизменяется концентрация кислородае газах перед печью 10 дожига, т.е.изменяется выход анализатора 17.При этом изменяется количество сероводорода, сжигаемое в печи дожига,на что реагирует датчик 24 темпера"туры дымовых газов и анализатор 23кислорода в дымовых газах. Измененные сигналы...
Композиция для получения пенопласта
Номер патента: 765298
Опубликовано: 23.09.1980
Авторы: Белов, Киселев, Мелешенко, Намм
МПК: C08J 9/06
Метки: композиция, пенопласта
...образования высокомолекулярных соединений через метиленовые связи, Преимуществом этой смолы является стабильность ее вязкости при хранении в течение года, отсутствие конденсационной влаги. Используемая фурило фенолформальдегидная смола Ффф имеет, например, такие характеристики;внешний виц - однородная жидкость от вишневого до темно-коричневого цвета; условная вязкость по вискозиметру ВЗпри 20 С 50-120 с; сухой остаток, не менее 50%; предел прочности при растяжении образцов после выдержки их на воздухе в течение 2 ч, не менее 5 кг/см; содержание свободного фенола2,не более 1%; содержание свободного формальдегида, не более 1%.При добавлении к фенолформальдегидной смоле фурило -фенолформальдегидной смолы Ффф в количестве от 30 до 50 вес....

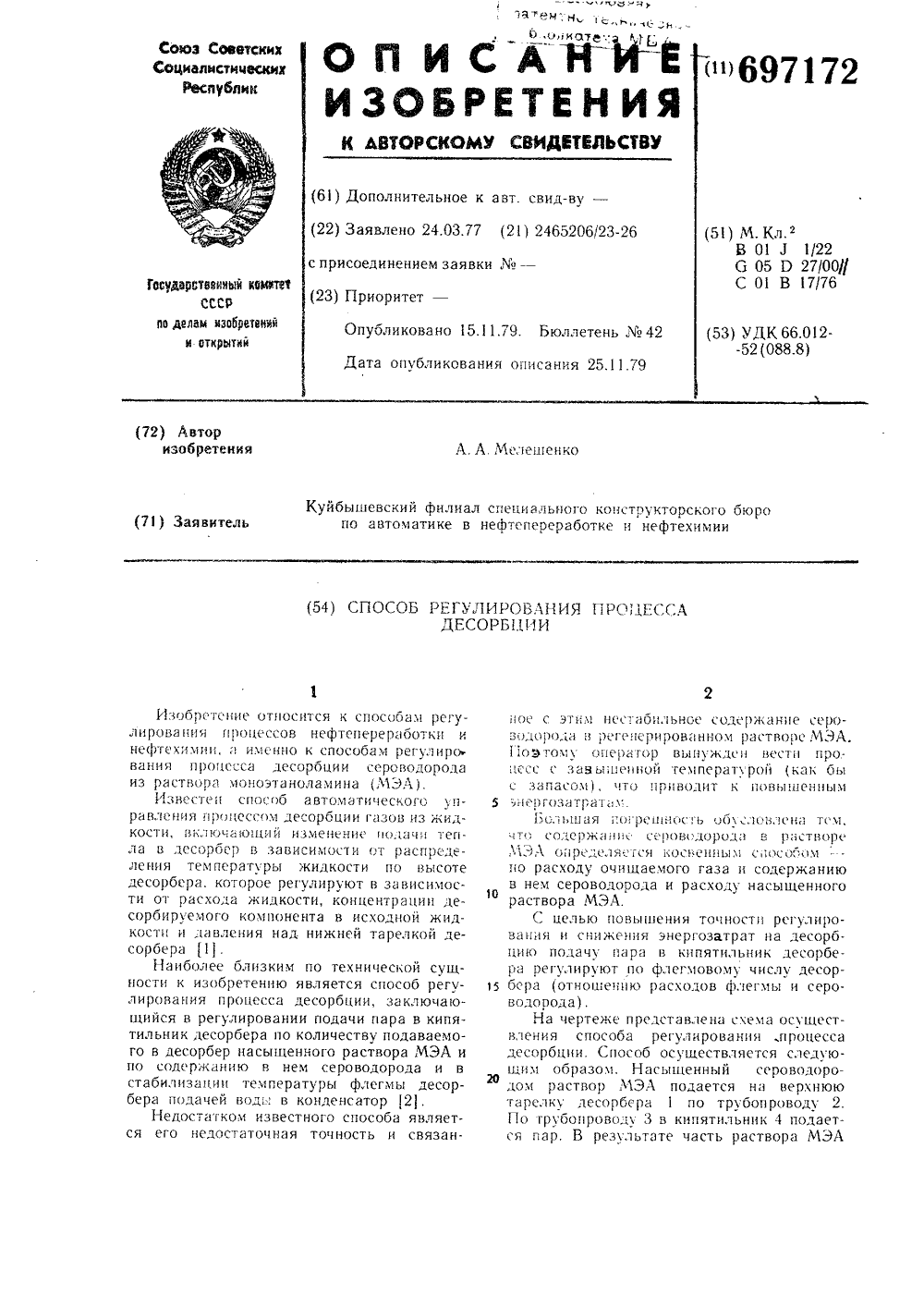

Способ регулирования процесса десорбции
Номер патента: 697172
Опубликовано: 15.11.1979
Автор: Мелешенко
МПК: B01J 1/22
...расходов флволорода).На чертеже представлена схвления способа регулировавдесорбции. Способ осуществлящим образом. Насыщенныйлом раствор МЭА подаетсятарелку десорбера 1 по труПо грубопроволу 3 в кипятилья пар. В результате часть рааа 6) 37 Хатентгч г. Подписноероектнаи, 3 ЦНИИПИФилиал П П П иран( 8(город, ул 3в нижней части десорберя испаряется. ОбрязОВявц 1 иеся пары, контактиру) На те)Р)елках десорбера с раствором МЭА, десорбируют из него сероводород. ( Верхей части колонны по трубопроводу 6 Выходит смесь паров воды и сероводорода. Парь; воды в конденсаторе 6 кондесируСтся, конденсат стекает в сепаратор 7, цз которо- ГО НЯСОСОМ 130 ДЯЕСя В КЯЧЕСТВЕ фЛЕГМЫ ЦЯ верхнюю тарелку. колонны. а сероводород с верхней части сепаратора...

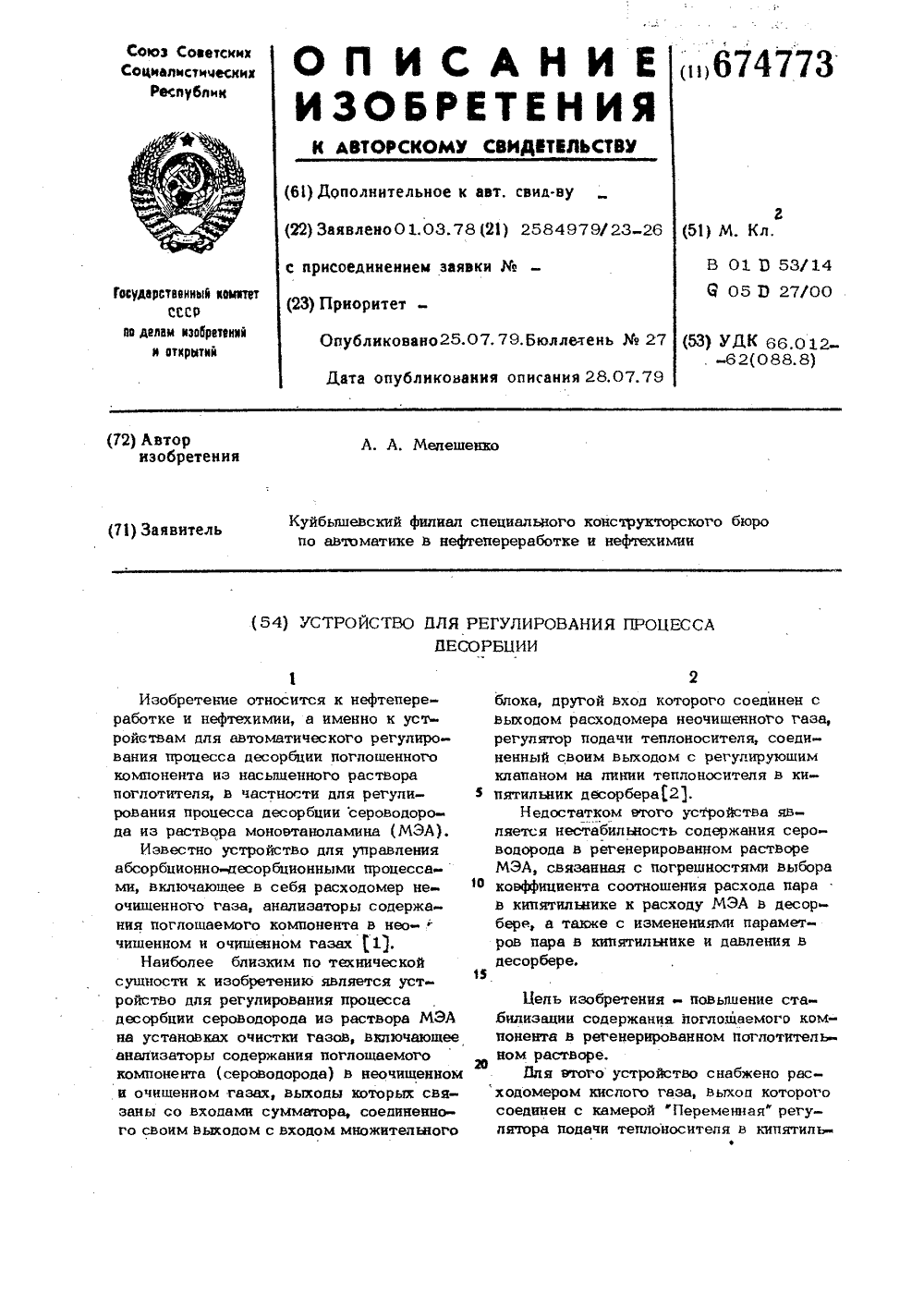

Устройство для регулирования процесса десорбции
Номер патента: 674773
Опубликовано: 25.07.1979
Автор: Мелешенко
МПК: B01D 53/14
...В десорбер 5. Раствор МЭА внизу десорбера подогреваетсяс помощью кипятильника 6, обогреваемого паром, поступающим по линии 7.Регенерированный раствор МЭА по линии8 возвращается в абсорбер, а парогазовая смесь из верхней части десорберачерез конденсатор 9 поступает во флегмовую емкость 10. Образовавшаяся врезультате конденсации паров воды флегма возвращается в десорбер по линии 11,а сероводород (кислый газ) из емкости10 по линии 12 отводится из установки.Расходомер 13 измеряет расход неочищенного газа. Содержание Н 28 в неочищенном и очищенном газах измеряютанализаторы 14 и 15, выходы которыхсвязаны с входами сумматора 16, Одинвход множительного блока 17 соединенс выходом сумматора 16, другой соединен с расходомером 13...
Устройство для автоматического регулирования процесса производства серы
Номер патента: 631444
Опубликовано: 05.11.1978
Автор: Мелешенко
МПК: C01B 17/02
Метки: производства, процесса, серы
...Заказ 6273/22 Тираж 613 Подписное Филиал ППП Патент Ужгоро л,Проектная,4 где происходит на катализаторе реакция образования серы из сероводорода и двуокиси серы. После охлаждения газов в конденсаторе 8 сера отводится по трубопроводу 9, а газ, содержащий примеси непрореагировавших сероводорода и двуокиси серы, поступает в печь 10 дожига, где сероводород сжигается до двуокиси серы. Дымовые газы через дымовую трубу 11 выбрасываются в атмОсферу,При избытке воздуха, подаваемого по трубопроводу 3, концентрация двуокиси серы в газе увеличивается и отношение сероводород - двуокись серы становится меньше 2 (стехиометрическое Отношение). 1 Иэлишняяф дву" окись серы в реакцию с сероводородом не вступает. При недостатке воздуха увеличивается...
Способ автоматического регулирования процессом ректификации
Номер патента: 542525
Опубликовано: 15.01.1977
Автор: Мелешенко
МПК: B01D 3/42
Метки: процессом, ректификации
...образом.Часть продукта из нижней части колонны 1по трубопроводу 2 отводится с установки, а другая часть по трубопроводу 3 перетекает в кипятильник 4, где испаряется за счет тепла конденсации водяного пара, подаваемого в межтрубное пространство кипятильника по трубопроводу 5. Пары нижнего продукта из кипятильника по трубопроводу 6 поступают под нижнюю тарелку колонны.При увеличении потока паров по трубопроводу 6 из-за увеличения расхода теплоносителя по трубопроводу 5 давление в кипятильнике возрастет по сравненшо с давлением в кубе колонны из-за повышения гидравлического сопротивления в трубопроводе 5. Это приводит к повышению уровня продукта в кубе колонны относительно уровня в кипятильнике так, что компенсируется увеличение давления...
Устройство для автоматического регулирования ректификационной колонны
Номер патента: 512774
Опубликовано: 05.05.1976
Автор: Мелешенко
МПК: B01D 3/42
Метки: колонны, ректификационной
...в колонну. Недостат ком известного устройства является то, что 15 оно не позволяет получить продукты высокого качества.С целью улучшения тва продуктов устройство снабжено датчиком температуры продукта в емкости я, соединенным через множительный регулятором давления. Пары рек 1 ификвта иэ колонны 1 по шлемовому трубопроводу 2 поступают в конденсатор 3, Жидкий продукт из конденсатора 3 стекает в емкость орошения 4, откуда часть его подается по трубопроводу 5, квк орошение, в колонну, а часть - отводится через клапан 6, связвнньп с регулятором уровня 7 в емкости орошения.Расход орошения регулируется с помо,щью регулятора 8, задание которому устанавливается с помощью регулятора температуры 9. На вход регулятора температуры поступают...
Способ автоматического управления процессом ректификации
Номер патента: 460878
Опубликовано: 25.02.1975
Автор: Мелешенко
МПК: B01D 3/42
Метки: процессом, ректификации
...измеряется при 3 мощи датчика 2, сигнал от которого после еобразования во множительно-делительном оке 3 поступает на сумматор 4.Разность температур на группе крайних тарелок внизу или вверху колонны измеряется при помощи датчиков 5 и 6 и прибора 7. Сигнал с выхода прибора 7 поступает па сумматор 4, выходной сигнал которого поступает в качестве задания регулятору 8, который управляет регулирующим клапаном 9 на линии подаи теплоносителя в кипятильник 10. Й качестве переменной на вход регулятора 8 поступаст сигнал от прибора 11, измеря:ощего при помощи датчиков 12 и 13 перепад давлений между верхом колонны и емкостью орошения. Процесс в колонне регулируется предлагаемыь способом. Прп повышении, папримср, давления В емкости орошения и умен;...
Способ автоматического управления простой ректификационной колонной
Номер патента: 454035
Опубликовано: 25.12.1974
Автор: Мелешенко
МПК: B01D 3/42
Метки: колонной, простой, ректификационной
...7 температуры, связанного с измерителем 4 температуры. Сигнал от сумматора 6 поступает на регулпруощий клапан 8 ца шлемовой линии колонны. Уровни в кубе колонны и в емкости орошения регулируются с помощью регуляторов 9 и клапанов 10, Давление в колонне поддерживается с помощью регулятора 11 и клапана 12 на линии, по которой теплоноситель поступает в кипчтильник.Управляют процессом в колонне следующим образом. Расход паров через клапан 8 на шлемовой линии изменяется так, чтобы обеспечивалось заданное соотношение остатка и сырья. Если это соотношение начинает не соответствовать составу сырья, температура на контрольнои тарелке будет изменяться и поток паров с верхней части колонны будет изменен с помощью клапана 8 в соответствии с...
Способ автоматического управления нагревом сырья для процесса ректификации
Номер патента: 350494
Опубликовано: 01.01.1972
Авторы: Куйбышевский, Мелешенко, Нефтехимии
МПК: B01D 3/42
Метки: нагревом, процесса, ректификации, сырья
...для процесса ректификации, заключающийся в стабилизации температуры сырья путем воздействия на расход теплоносителя в подогреватель. Известный способ не обеспечивает экономии затрат тепла на ректификацию при колебании состава сырья, поскольку сырье должно поступать в колонну в состоянии кипения, т. е. при минимальной доле отгона, что можно осуществить лишь при переменной температуре сырья,С целью снижения расхода тепла на ректификацию, предлагается регулировать перепад давлений на вертикальном участке сырьевого трубопровода непосредственно перед местом ввода сырья в колонну. Перепад давлений определяется главным образом весом столба паро-жидкостной смеси, заключенного между точками отбора давлений, и зависит от доли отгона сырья....
Способ автоматического управления процессом ректификации12
Номер патента: 257453
Опубликовано: 01.01.1969
Авторы: Мелешенко, Стогов, Таекин
МПК: B01D 3/42
Метки: процессом, ректификации12
...гул ятор Изобретение относится к способам автоматического регулирования работы простой ректификационной колонны.Известен способ автоматического управления процессом ректтгфикации путем регулиро вания подачи тепла в нижнюю часть колонны в зависимости от температуры на контрольной тарелке в исчерпывающей секции.Однако известный способ в отличие от предлагаемого не обеспечивает заданного ка О чества одновременно ректификата и остатка.Предлагается корректировать температуру на контрольной тарелке в исчерпывающей секции по температуре на контрольной тарелке в укрепляющей секции. 1На чертеже представлена схема реализации,предлагаемого способа.Счособ осуществляют следующим образом, 1 емпература паров на контрольной тарелке в исчерпывающей...
