Устройство для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

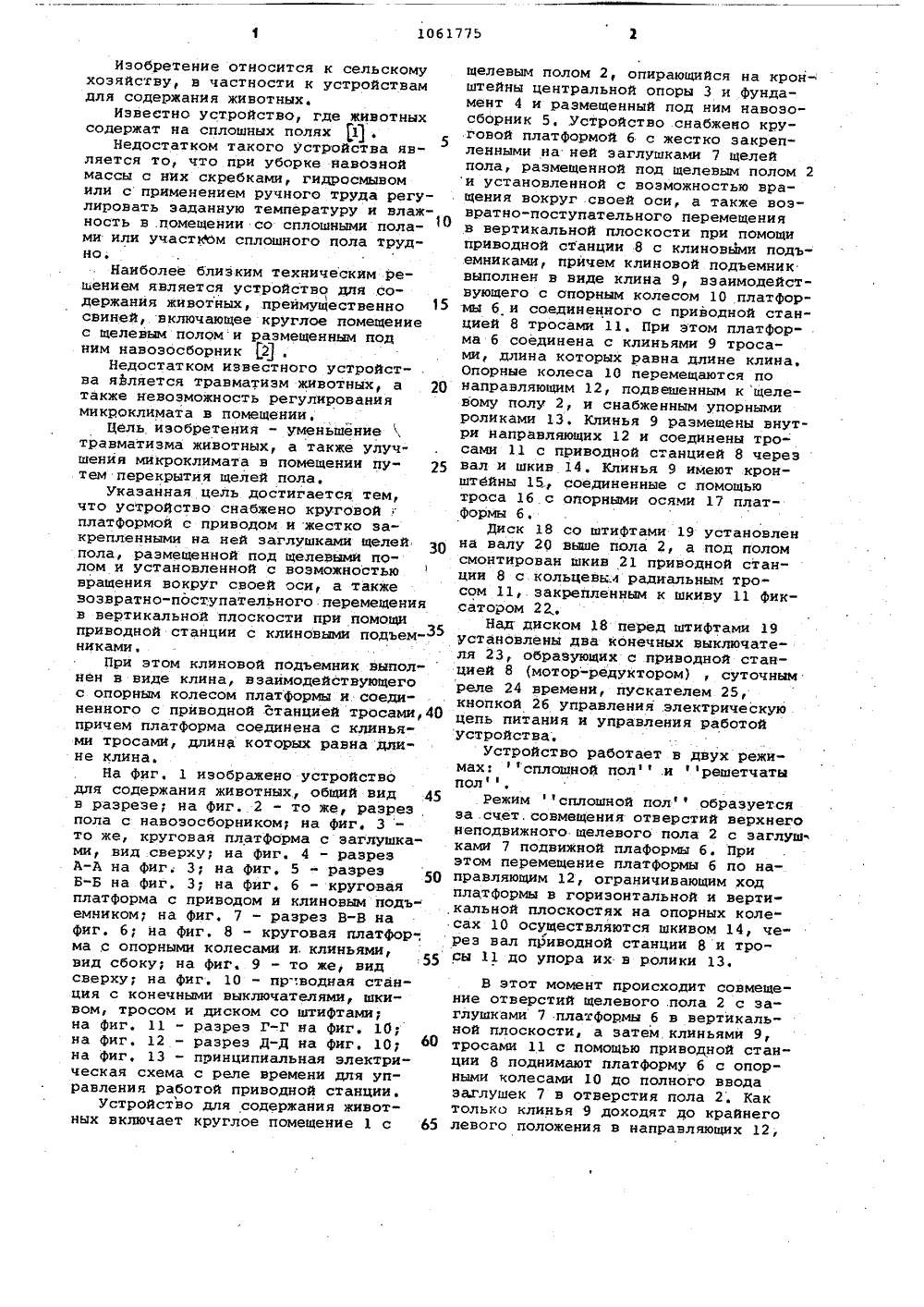

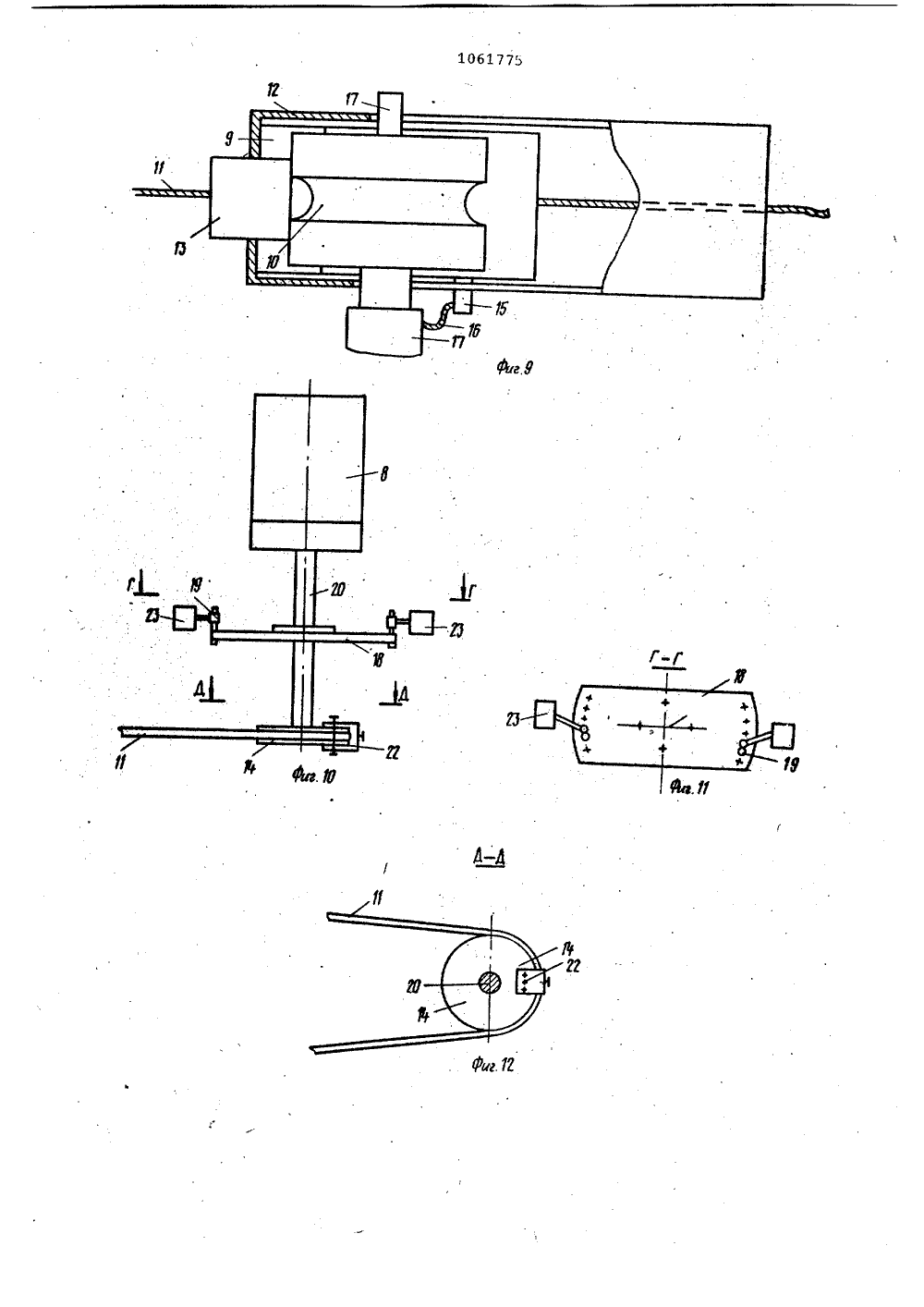

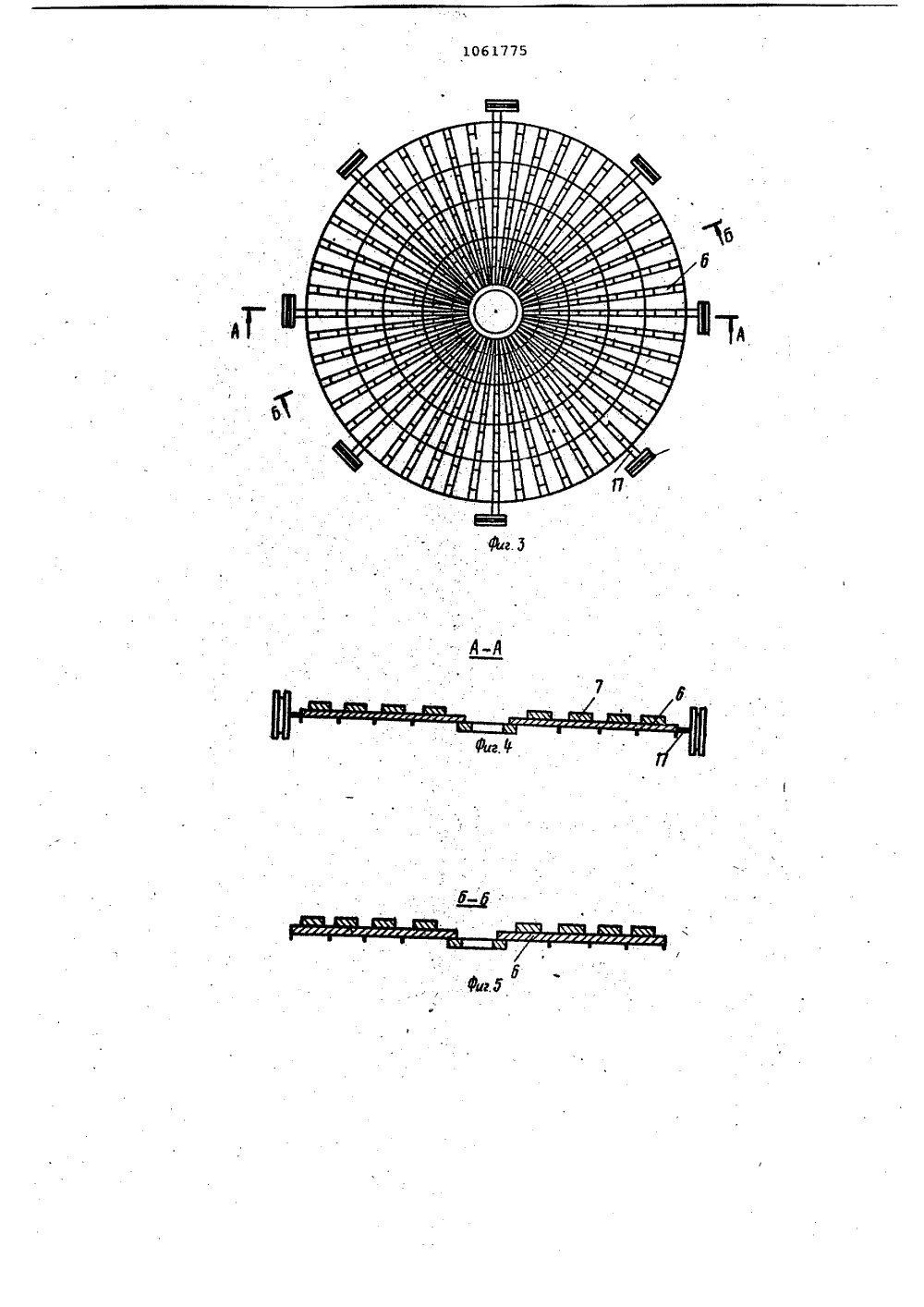

(511 А 01 К 1/0 ПИСАНИЕ ИЗОБРЕТ чно-иссле- тноводства РЖ иней, еле- навос явма- клиОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Северо-Кавказский наудовательский институт живо(56) 1. Авторское свидетельство9 628853, кл, А 01 К 1/00, 19752. Авторское свидетельство СР 803913, кл, А 01 К 1/01: 1976(54)(57) 1. УСТРОЙСТВО ДЛЯ СОДЕНИЯ ЖИВОТНЫХ, преимущественно сввключающее круглое помещение с щвым полом и размещенным под нимзосборником, о т л и ч а ю щ е етем, что, с целью уменьшения тратизма животйых и улучшения микро мата в помещении путем перекрытия щелей пола, оно снабжено круговой платформой с приводом и жестко закрепленными на ней заглушками щелей пола, размещенной под щелевым полом и установленной с возможностью вращения относительно своей оси, а также возвратно-поступательного перемещения в вертикальной плоскости при по- мощи приводной станции с клиновыми подъемниками.2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что клиновой подъемник выполнен в виде клина, взаимодействующего с Опорным колесом платформы и соединенного с приводной станцией тросами, причем платформа Е соединена с клиньями тросами, длина которых равна длине клина.Изобретение относится к сельскомухозяйству, в частности к устройствамдля содержания животных.Известно устройство, где животныхсодержат на сплошных полях 11 .Недостатком такого устройства является то, что при уборке навозноймассы с них скребками, гидросмывомили с применением ручного труда регулировать заданную температуру и влажность в .помещении со сплошными полами или участкЮм сплошного пола трудно.Наиболее близким техническим решением является устройство для содержания животных, преимущественно 15свиней, включающее круглое помещениес щелевым полом и размещенным подним навозосборник 2,Недостатком известного устройства является травматизм животных, а 20также невозможность регулированиямикроклимата в помещении.Цель изобретения - уменьшениетравматизма животных, а также улучшения микроклимата в помещении путем перекрытия щелей пола.Укаэанная цель достигается тем,что устройство снабжено круговой .1платформой с приводом и жестко закрепленными на ней заглушками щелейпола, размещенной под щелевымн полом и установленной с воэможностьювращения вокруг своей оси, а такжевозвратно-поступательного перемещенияв вертикальной плоскости при помощиприводной станции с клиновыми подъем-З 5никами.При этом клиновой подъемник выпол-нен в виде клина, взаимодействующегос опорным колесом платформы и соединенного с приводной станцией тросами,40причем платформа соединена с клиньями тросамн, длина которых равна длине клина.На фиг. 1 изображено устройстводля содержания животных, общий вид 45в разрезе; на фиг 2 - то же, разрез,пола с навоэосборником; на фиг. 3то же, круговая платформа с заглушками, вид сверху; на Фиг. 4 - разрезА-А на Фиг. 3; на Фиг. 5 - разрезБ-Б на фиг. 3; на фиг. б - круговаяплатформа с приводом и клиновым кодьемником; на фиг. 7 - разрез В-В наФиг. 6; на фиг, 8 - круговая платфор-,ма с опорными колесами и, клиньями,внд сбоку; на фиг, 9 - то же, видсверху; на фиг. 10 - пр.водная станция с конечными выключателями, шкивом, тросом и диском со штифтами;на фиг, 11 - разрез Г-Г на фиг. 101на Фиг. 12 - разрез Д-Д на фиг. 10 у 60на фиг. 13 - принципиальная электрическая схема с реле времени для управления работой приводной станции.Устройство для содержания животных включает круглое помещение 1 с 65 щелевым полом 2, опирающийся на кронштейны центральной опоры 3 и фундамент 4 и размещенный под ним навоэосборник 5.,устройство снабжено круговой платформой б с жестко закрепленными на ней заглушками 7 щелейпола, размещеннойод щелевым полом 2и установленной с возможностью вращения вокруг своей оси, а также возвратно-поступательного перемещенияв вертикальной плоскости при помощиприводной станции 8 с клиновыми подьемниками, причем клиновой подъемниквыполнен в виде клина 9, взаимодействующего с опорным колесом 10 платформы б и соединенного с приводной станцией 8 тросами 11. При этом платформа 6 соединена с клиньями 9 тросами, длина которых равна длине клина.Опорные колеса 10 перемещаются понаправляющим 12, подвешенным к щелевому полу 2, и снабженным упорнымироликами 13. Клинья 9 размещены внутри направляющих 12 и соединены тросами 11 с приводной станцией 8 черезвал и шкив 14Клинья 9 имеют кронштейны 15, соединенные с помощьютроса 16 с опорными осями 17 платформы 6,Диск 18 со штифтами 19 установленна валу 20 выше пола 2, а под поломсмонтирован шкив 21 приводной станции 8 с кольцевыл радиальным тросом 11, закрепленным к шкиву 11 фиксатором 22,.Над диском 18 перед штифтами 19установлены два конечных выключателя 23, образующих с приводной станцией 8 (мотор-редуктором) , суточнымреле 24 времени, пускателем 25,кнопкой 26 управления электрическуюцепь питания и УПравления работойустройства.Устройство работает в двух режимах: сплошной полф и решетчатыпол.Режим сплошной пол образуетсяэа счет, совмещения отверстий верхнегонеподвижного щелевого пола 2 с заглушками 7 подвижной плаформы б. Приэтом перемещение платформы б по направляющим 12, ограничивающим ходплатформы в горизонтальной и вертикальной плоскостях на опорных колесах 10 осуществляются шкивом 14, через вал приводной станции 8 и тросы 11 до упора их в ролики 13.В этот момент происходит совмещение отверстий щелевого .пола 2 с заглушками 7 платформы 6 в вертикальной плоскости а затем. клиньями 9, тросами 11 с помощью приводной станции 8 поднимают платФорму б с опорными колесами 10 до полного ввода заглушек 7 в отверстия пола 2; Как только клинья 9 доходят до крайнего левого положения в направляющих 12,т.е, происходит совмещение пола с платформой 6 в горизонтальной плоскости, диск 18 штифтами 19 через конечный выключатель 23 отключает приводную станцию 8.С момента подхода опорного колеса 10 к упорному ролику 13 и остановки платформы б в заданном положении происходит ослабление н провисанне, тросов 16 на длину клина 9 до окончания процесса подъема клиньями 9 10 платформы б. В режиме .сплошной полфф устройство будет работать столько времени, сколько запрограммировано в суточном реле 24 времени, Устройство может работать как в руч ной режиме управления с помощью кнопок 26 управления без применения реле 24 времени, так и в автоматическом.При переводе устройства в режим20 Решетчатый полф реле, 24 времени подает команду на включение реверсивного магнитного пускателя 25 который подключает приводную станцию 8 к электрической сети, Привод" ная станция 8 обратным вращением через вал 20, шкив 14, тросами 11 выводит клинья 9 из-под опорных колес 10; Только после вывода клиньев 9 из-под колес 10 опускается платформа б сзаглушками 7, натягивается трос 16 и проворачивает платформу б влево до упора клиньев 9 в торцы направляющих 12, В момент подхода клиньев 9 к крайнему левому положению в направляющих 12 штифт 19 диска 18 конечным выключателем 23 включает приводную станцию 8. Устройство вновь находится в таком сос-тоянии, пока реле 24 времени не подаст команду на новое включение системы в работу.Применение предлагаемого устройства позволяет снизить травматизм ног животных в 2,5"3 раза, а также улучшить микроклимат в помещении,1061775 а 6 с Составитель Н.Лазареваерниченко ТехредЛ.Пилипенко Коррек едакт ароши ПодписнССР Филиал ф Патентф, г,ужгород, ул.Проектная,Заказ 10088/4 ВНИИПИ Госуда по делам и 113035, Москва, Ж
СмотретьЗаявка
3355487, 04.11.1981
СЕВЕРО-КАВКАЗСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЖИВОТНОВОДСТВА
ЛЕДИН НИКОЛАЙ ПАВЛОВИЧ, ЧИКОВ АНАТОЛИЙ ЕВГЕНЬЕВИЧ, ШЕВЧЕНКО ВАЛЕРИЙ ПЕТРОВИЧ, МАЦВАЙ НАТАЛИЯ НИКОЛАЕВНА
МПК / Метки
МПК: A01K 1/01
Метки: животных, содержания
Опубликовано: 23.12.1983
