Рулонируемое полотнище ограждающей конструкции

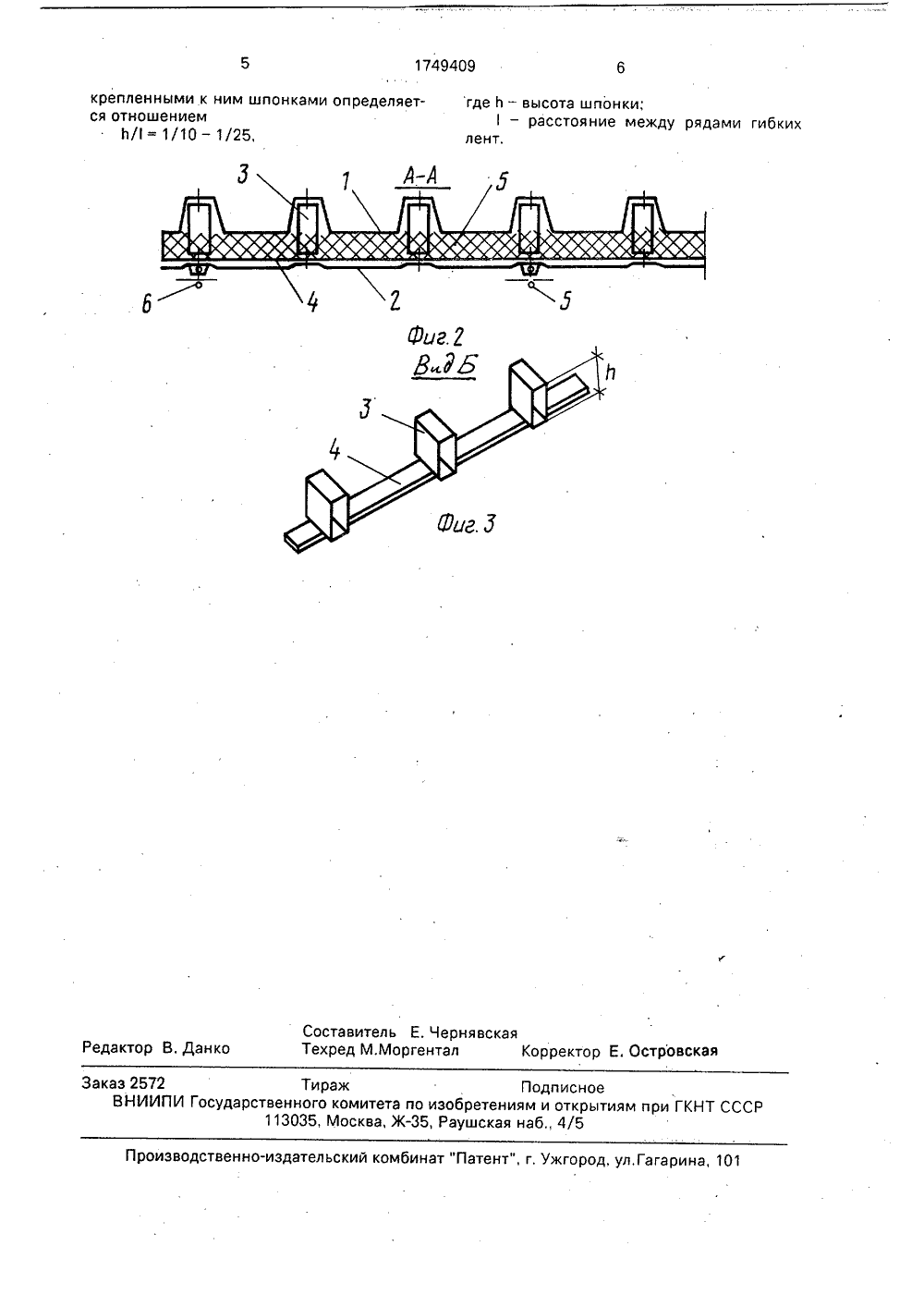

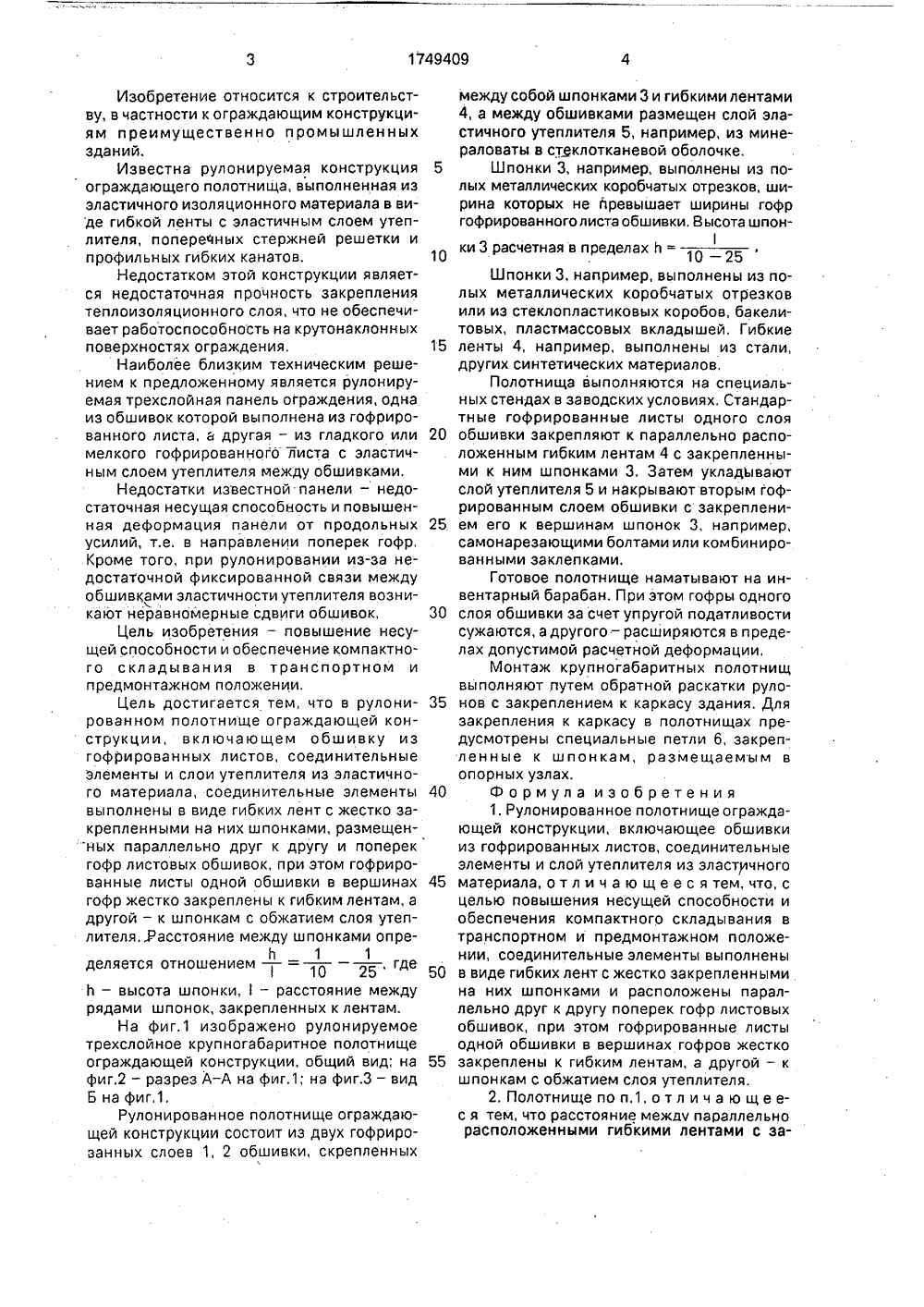

(71) Одесский филита по проектироватического строите%27эл Всесоюзного инию организаций эьства "Оргэнергос итургеой тво СССР76,ниевые конс роительстве трукЕ ПОЛОТНИЩЕУКЦИИ ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(57) Использование:в строительстве в качестве ограждающих конструкций промзданий, Техническая сущность: рулонированное полотнище состоит из двух гофрированных слоев обшивки 1, 2, скрепленных между собой соединительными элементами, выполненными в виде шпанки 3, жестко закрепленной на гибкой ленте 4, а между обшивками размещен слой эластичного утеплителя 5, например, из минераловаты в стеклотканевой оболочке. Шпонки 3, например, выполнены из полых металлических коробчатых отрезков, ширина которых не превышает ширины гофр гофрированного листа обшивки.1 з,п, ф-лы, 3 ил,Изобретение относится к строительству, в частности к ограждающим конструкциям преимущественно промышленных зданий,Известна рулонируемая конструкция ограждающего полотнища, выполненная из эластичного изоляционного материала в виде гибкой ленты с эластичным слоем утеплителя, поперечных стержней решетки и профильных гибких канатов.Недостатком этой конструкции является недостаточная прочность закрепления теплоизоляционного слоя, что не обеспечивает работоспособность на крутонаклонных поверхностях ограждения.Наиболее близким техническим решением к предложенному является рулонируемая трехслойная панель ограждения, одна из обшивок которой выполнена из гофрированного листа, а другая - из гладкого или мелкого гофрированного листа с эластичным слоем утеплителя между обшивками.Недостатки известной панели - недостаточная несущая способность и повышенная деформация панели от продольных усилий, т,е, в направлении поперек гофр, Кроме того, при рулонировании из-за недостаточной фиксированной связи между обшивками эластичности утеплителя возникают неравномерные сдвиги обшивок,Цель изобретения - повышение несущей способности и обеспечение компактного складывания в транспортном и предмонтажном положении.Цель достигается тем, что в рулонированном полотнище ограждающей конструкции, включающем обшивку из гофрированных листов, соединительные элементы и слои утеплителя из эластичного материала, соединительные элементы выполнены в виде гибких лент с жестко закрепленными на них шпонками, размещенных параллельно друг к другу и поперек гофр листовых обшивок, при этом гофрированные листы одной обшивки в вершинах гофр жестко закреплены к гибким лентам, а другой - к шпанкам с обжатием слоя утеплителя, Уасстояние между шпонками опрей 1 1 деляется отношением1 10 25- , где и - высота шпонки,- расстояние между рядами шпонок, закрепленных к лентам.На фиг.1 изображено рулонируемое трехслойное крупногабаритное полотнище ограждающей конструкции, общий вид; на фиг,2 - разрез А - А на фиг,1; на фиг,3 - вид Б на фиг,1,Рулонированное полотнище ограждающей конструкции состоит из двух гофрированных слоев 1, 2 обшивки, скрепленных 5 10 15 20 25.30 35 40 45 50 между собой шпон ками 3 и гибкими лентами 4, а между обшивками размещен слой эластичного утеплителя 5, например, из минераловаты в стеклотканевой оболочке,Шпанки 3, например, выполнены из полых металлических коробчатых отрезков, ширина которых не йревышает ширины гофр гофрированного листа обшивки, Высота шпонки 3 Расчетная в пределах и - 10 - 251Шпонки 3, например, выполнены из полых металлических коробчатых отрезков или из стеклопластиковых коробов, бакелитовых, пластмассовых вкладышей. Гибкие ленты 4, например, выполнены из стали, других синтетических материалов,Полотнища выполняются на специальных стендах в заводских условиях, Стандартные гофрированные листы одного слоя обшивки закрепляют к параллельно расположенным гибким лентам 4 с закрепленными к ним шпанками 3. Затем укладывают слой утеплителя 5 и накрывают вторым гофрированным слоем обшивки с закреплением его к вершинам шпонок 3, например, самонарезающими болтами или комбинированными заклепками.Готовое полотнище наматывают на инвентарный барабан. При этом гофры одного слоя обшивки за счет упругой податливости сужаются, а другого - расширяются в пределах допустимой расчетной деформации,Монтаж крупногабаритных полотнищ выполняют путем обратной раскатки рулонов с закреплением к каркасу здания. Для закрепления к каркасу в полотнищах предусмотрены специальные петли 6, закрепленные к шпонкам, размещаемым в опорных узлах,Формула изобретения 1. Рулонированное полотнище ограждающей конструкции, включающее обшивки из гофрированных листов, соединительные элементы и слой утеплителя из эластичного материала, о т л и ч а ю щ е е с я тем, что, с целью повышения несущей способности и обеспечения компактного складывания в транспортном и предмонтажном положении, соединительные элементы выполнены в виде гибких лент с жестко закрепленными на них шпонками и расположены параллельно друг к другу поперек гофр листовых обшивок, при этом гофрированные листы одной обшивки в вершинах гофров жестко закреплены к гибким лентам, а другой - к шпонкам с обжатием слоя утеплителя.2. Полотнище по п,1, о тл и ч а ю ще ес я тем, что расстояние междч параллельно расположенными гибкими лентами с за1749409 и Составитель Е. Чернявскаяедактор В, Данко Техред М.Моргентал Корректор Е, Островская каз 2572 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 роизводственно-издательский комбинат "Патент", г. Ужгоро агарина, 101 крепленными к ним шпонками определяется отношениемЬ/ = 1/10 - 1/25,где и - высота шпанки;- расстояние между рядами гибкихлент.
