Крейнин

Номер патента: 567022

Опубликовано: 30.07.1977

Авторы: Барк, Гоман, Крейнин, Михеев, Федоров

МПК: F23D 15/00

Метки: газовый, нагреватель, трубчатый

...трубу 1 с коаксиально размещенной воздушной трубой 2 с отверстиями 3 и внутреннюю дымоотводящую трубу 4, соединен ную с перегородкой 5. На трубе 2 смонтировано горелочное устройство, включающее экран б, газовый коллектор 7 с соплами 8 и с газоподводящими трубками 9, внешние концы которых объединены коллектором 10. Па трубок 11 служит для подачи газа, а патрубок 12 - для подачи воздуха. Работает нагреватель следующим образом.Газ по патрубку 11 поступает в коллектор 15 10, затем по трубкам 9, через коллектор 7 исопла 8, расположенные с шагом 5, оси которых направлены под углом а к оси трубы 2, входит в камеру горения, образованную наружной излучающей трубой 1 и перфориро ванной трубой 2, смешивается с воздухом, выходящим из отверстий...

Номер патента: 565191

Опубликовано: 15.07.1977

Авторы: Барк, Кафырин, Крейнин, Шагинян, Щукин

МПК: F28D 7/10

Метки: воздухогазоподогреватель

...теплообмена и повьппение тепловой эф. фективности воздухоподогревателя, Это достигается тем, что в предлагаемом воздухоподогревателе между корпусом н тупиковой трубой установлена перфорированная цилпндриче. ская перегородка, отверстия которой смещены относительно отверстий воздушной трубы, размещенной по оси тупиковой трубы.На чсртеже показан описываемый воздухоподогреватель, продольный разрез.5 Воздухоподогреватель содержит металлический корпус 1, воздушную перфорированнуюперегородку 2, газовый нагреватель, состоящий нз трубы 3 для подачи вторичного воздуха с отверстиями а и тупиковой трубы 4, ре 10 куператор, состоящий из теплопередающейтрубы 5 и двух цилиндрических перфорированных перегородок 6 и 7 для отходящих газов...

Номер патента: 452264

Опубликовано: 05.09.1976

Авторы: Барк, Кафырин, Крейнин, Хайтин

МПК: F23D 13/12

Метки: радиационная, труба, тупиковая

....ее прочистки и сутруб,Цель изобретения - предотвращение терми.ческого разложения природного газа в центральнойтопливной трубе до свободного углерода.Это достигается прежде всего выбором оптимального диаметра центрального топливного кана.ла, не превышающим 0,04 Ян, где 6 н - внешнийдиаметр канала для сжигания газо-воздушнойсмеси.На чертеже изображена предл ая тупиковаярадиационная труба, разрез.Тупиковая радиационная труба содержит коаксиально расположенные. наружную излучающую 1,промежуточную перфорированную воздушную 2 ицентральную топливную 3 трубы. У закрытого торца наружной излучающей трубы размещен сопловойнаконечник 4, а в открытой части тупиковой радиационной трубы имеется рекуператор 5.Промежуточная перфорированная...

Номер патента: 521327

Опубликовано: 15.07.1976

Авторы: Барк, Кафырин, Крейнин

МПК: C21D 9/00

Метки: газовых, нагрева, радиационных, труб

...полученная при испытании этого способа на стенде опытной базы Вниипромгаза.Термопары были зачеканены во внутренний элемент (газовую трубу), наиболее наг- ревающийся при эксплуатации и вследствие этого определяющий степень термического разложения природного газа.Участок 1 термограммы соответствует отключенному состоянию радиационной трубы 1. Газовая трубка приобретает температуру стенда. Температура стенда снижается как только она достигает значения минимально заданной. Через реле времени включаются клапаны 2 и 3, Этой операции соответствует у ч ас ток Г термограммы,521 327оф850 С, С целью определения этой температуры проведено специальное исследование. Определено, что при температуре стенки трубки (из хромоникелевого металла)одо...

Номер патента: 479935

Опубликовано: 05.08.1975

Авторы: Александров, Барк, Бобров, Гоман, Ермолаев, Крейнин, Леонов, Михеев

МПК: F23D 13/12

Метки: горелка, излучающая

...перегородкой на камеры горения и подачи воздуха.Целью данного изобретения является интенсификация теплоотдачи.Поставленная цель достигается тем, что перегородка установлена от излучающей стенки корпуса на расстоянии, не превышающем 7 диаметров отверстий перфорации.На чертеже изображена излучающая горелка, продольный разрез.Корпус 1 горел,и с ребрами 2 разделен перфорированной перегородкой 3 с отверстиями 4 на камеры горения и подачи воздуха, На Выходе продуктов горения имеется рекуператор 5. Коллекторы 6 и 7 служат для подвода В корпус 1 соответственно газаи воздуха,Нагнетаемый в панель газ поступает в камеру горения 8, где пронизывается многочисленными струями воздуха, истекающими из отверстий 4, Малая величина зазора камеры горения 8...

Номер патента: 467119

Опубликовано: 15.04.1975

Авторы: Барк, Кафырин, Крейнин, Шуляк

МПК: C21D 9/00

Метки: радиационная, рециркуляционная, труба, тупиковая

...химико алла в конт оли ие относится кагревателей длобработки мет Рсферах,рециркуляционная тупиковая ратруба, содержащая коаксиальноые трубы, наружную - излуомежуточно-воздушную с рекупентральную - газовую, а такжей туннель-инжектор и жаровуюоторой рециркуляция уходящихор ения осуществляется высокопотоком горящего факела,женной трубе для повышения наработе инжектирующее устройено в виде перегородки с соплаенной в воздушной трубе передом. В стенках воздушной трубыокна, а на конце газовой трубыстабилизатор чашечного типа сотверстиями по периферии дна.труба совмещена с жаровой.и 2 изображена предложеннаядольном и поперечном разрезах,ционная тупиковая радиационсостоит из наружной - излучаюс патрубком для отвода продукпромежуточной -...

Номер патента: 438831

Опубликовано: 05.08.1974

Авторы: Барк, Дземешкевич, Козенко, Крейнин, Федоров

МПК: F23L 15/04

Метки: воздухоподогреватель

...содержит один или несколько газовых нагревателей 1, ограждающие трубы 2 и кожух 3 с верхним 4 и нижним 5 коллекторами. Газовый нагреватель состоит из трубы 6 газового сопла 7. Боковая поверхность трубы 6 перфорирована и суммарная площадь отверстий на ее поверхности преимущественно убывает по ходу воздуха, а сами отверстия могут быть выполнены тангенциальными. В верхней части трубы расположен рекуператор, имеющий продольные ребра 8 для увеличения поверхности теплообмена. Газовое сопло имеет одно радиальное и ряд осевых отверстий и устанавливается в нижней части трубы, Между трубой и газовым соплом имеется кольцевой зазор, Для уменьшения потерь тепла в окружающую среду кожух воздухоподогревателя снабжен теплоизоляцией...

Номер патента: 368460

Опубликовано: 01.01.1973

Авторы: Барк, Бергауз, Крейнин, Собакин

МПК: F27B 9/00, F27B 9/12

Метки: металла, нагрева, печь, проходная, скоростного

...интенсификации нагрева,Предлагаемая печь содержит кожух, выполненный в виде коллектора с отверстиямисо стороны разгрузочного торца печи для подвода и распределения воздуха по длине печи,т пз двух зон: нагревательной1 и подогревательной неотапДвижение продуктов сгорания и заготовок противоточное. Кожух иде коллектора 8, представляюустотелый канал, перфорированенней стороны отверстиями для уха в рабочее пространство, и о торца в отапливаемой зоне. В ой зоне 1 кожух не имеет отверняет роль воздушного рекуперапливаемой и неотапливаемой зотакже ограждение в виде паралаллических экранов 5 и изолирошнего кожуха 6. Д.ля подачи газо- меси служит распределительное и кольцевой газовый коллектор го, печь содержит воздухопровод канал 10,...

Номер патента: 347737

Опубликовано: 01.01.1972

Авторы: Герц, Каплунов, Крейнин

МПК: F16K 47/08, G05B 11/46, G05D 16/06 ...

Метки: газа, давления, регулятор

...регулирующая вставка которого жестко соединена с зологником.Устройство схематически изображечертеже.В корп чивосно на 2 П мет изобретени лена мембрана 2и 4. В полости каналом 5, уст в виде сопла, обра, соеновлен бс зоусе 1 установве полости, с выходным ующий орга жащий мемве полости, в первой позующая д диненной дросселир явитель Государственный научно-и лотником 7, соединенным с жссгким центром 8 мембраны 2. В полости 3 расположена пружина задания 9.За дросселирующим органом установлен эжектор 10 с фильтром 11. Регулирующая вставка 12 эжектора жестко соединена с золотником 7. Вставка имеет окна И. Входной канал 14 соединен с полостью 4.Устройство работает следующим образом.При появлении разности сил, действующих на мембрану 2,...

Номер патента: 345615

Опубликовано: 01.01.1972

Авторы: Крейнин, Широков

МПК: H03K 17/26

Метки: времени, реле

...источника питаниясопротивление катушки;индуктивность катушки; аоильноона тем, ельно с илитрон, да, 10 шение ст тигается оследоват ючен стаб иодом дио График указанного закона изменения тока а фиг. 2 изображен кривой а.При наличии стабилитрона в шунтирующей катушку цепи закон спадания тока принимает вид; Наряду с повыше держки времени это лировать время отп изменению напряже литрона. На фи аием стабильности вытличие позволяет регускания реле благодаря ия стабилизации стаби Е г. 1 изобр я схема о 2 - графи ка реле 1 к источи включена соединеннь итрона 4. ип действ ми, изобр катушке м стабили выключажена принципиал писываемого рел ки, поясняющие е через выключате ику питания. Па шунтирующая це х последовательн ьная элеквремени;го...

Номер патента: 344933

Опубликовано: 01.01.1972

Авторы: Каганов, Крейнин, Шапиро, Широков, Яншин

МПК: B23B 39/24, G05B 19/14

Метки: металлорежушими, программного, станками, числового

...связаны с ходовыми винтами соответствующих координат, приводимыми во вращение от двигателей 10 через однооборотные муфты 9 и 10, Перемещения по координатам происходят до совпадения кодов, заданных по программе, с кодами, поступающими на схемы д и 4 сравнения со счетчиков 5 и б,В моменты совпадения кодов ца однооборотцые муфты 9 и 10 от соответствующих схем сравнения поступают команды на останов, После окончания отработки коордцнагных перемещешш по обеим координатам схе ма И 11, соединенная со схемамц 8 и 4сравнения, выдает команду на сверлилыц ю головку 12 для осуществления цикла сверле,ния.Подача инструмента осуществляется прг 25 помощи кулачкового механизма от однооборотной муфты, с которой связан датчик 18 сверлильной...

Номер патента: 342314

Опубликовано: 01.01.1972

Авторы: Злотин, Крейнин, Чудаков, Яншин

МПК: G03F 7/207, H05K 3/06

Метки: проекционное

...г. Для подъема и опускания плиты служит электродвигатель 8, управляемыйй по прогр а мме. мет изоб ойство, например, для в интегральных схем, ловки, координатного на нем пластинкой и мепускания фотоголовки Проекционно изготовления ш состоящее из стола с закрепл0 ханизма подъе е устр аблоно фот ого енной а и о Устройство предназначено дляния в радиопромышленности,промышленности, например, для ишаблонов интепральных схем.Известно проекционное устройствтол, оптическулетия перем В рабочем режиме плита находится,в ниж-.нем положении, и ролики катятся,по поверхности фотослоя фотопластинки 5, Благодаря механическому контакту, который паддержи вается силой остаточной тяжести плиты и фотоголовки, расстояние от объектива до плоскости...

Номер патента: 342088

Опубликовано: 01.01.1972

Авторы: Крейнин, Солнцева

МПК: G01K 17/20

Метки: газовых, коэффициента, проточнойполостью, систем, среднего, теплопередачи

...делам изобретений и открытий при .Совете Министров СССРМосюва, Ж-З 5, Раувская наб., д. 4/5 Твпография, ар, Сапунова, 2 Т, - температура окружающей среды; р 1 - функция расхода, которая при адиабатическом истечении имеет вид: р (1) = 1l Р 1 - 1" +1, если 1) 0,528;(р(1) =0,2588, если 1(0,528; 1=РзРь где Р - давление газа на входе устройства;Рз в давлен в проточной полости,Предмет изобретения Способ определения среднего коэффициентатеплопередачи газовых систем с проточнойполостью путем измерения температуры газа на входе в проточную полость и температуры окружающей среды, отличающийся тем, что, с целью повышения точности, измеряют установившиеся значения температуры и давления газа в проточной полости, давление на входе в проточную полость...

Номер патента: 342076

Опубликовано: 01.01.1972

Авторы: Баскин, Васанов, Котов, Крейнин, Петуник, Пивоваров, Соболев, Успенский

МПК: G01K 7/02

Метки: поверхности, приемник, температуры

...из жароупорного сплава плакирующего слоя, отходящие 25 провода 4, тугоплавкий сплав 5, плакирующий слой б, защитное покрытие 7,Приемник изготовлен следующим образом.На поверхности изделия из ниобиевогосплава прикреплена сваркой усиливающая 30 пластинка из жароупорного сплава плакирующего слоя диаметром 3 - 4 лтлт и толщиной342076 Предмет изобретения 4 3 4 оставитель В. Иванов Техред 3. Тараненко актор С. това орректор Е. Усова Заказ 2028712 Изд.857 Тираж 406 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская паб., д. 4/5 Типография, пр. Сапунова,30,1 - 0,15 мм или из основного плакированного сплава, прокатанного до требуемой толщины. Сварку осуществляют с помощью сварочной машины,...

Номер патента: 337418

Опубликовано: 01.01.1972

Авторы: Бондарь, Бородин, Ващенко, Гольбан, Донской, Клейнер, Корсунский, Крейнин, Ситковский, Ховецкий, Шурыгин, Экштут, Эммануэль

МПК: F27B 13/06

Метки: кольцевая, печь

...защитить загрузочно-выгрузочное устройство от теплового воздействия печи.Кроме того, снижается расход газа и увеличивается производительность печи.На фиг. 1 показана печь, общий вид; на фиг. 2 - то же, вид сверху.Она содержит свод 1 и стенку 2 кольцевой печи 3. По осям загрузки 4 и выгрузки б имеются радиальные щели б, соединенные соответственно с окнами загрузки 7 и выгрузки 8. Щели служат направляющими вертикального хобота 9 загрузочной 10 и выгрузочной машин11. Изделие, например слиток 12, захватывается клещами 13,Хобот машины перемещается в радиальных5 щелях б. Перемещение загрузочной и выгрузочной машин осуществляется по направляющим 14, расположенным над сводом печи,параллельно радиальным щелям.Загрузочное устройство работает...

Номер патента: 336728

Опубликовано: 01.01.1972

Авторы: Крейнин, Рувинский, Супранович

МПК: H01M 2/02

Метки: 336728

...ками со скосами, одся в радиальном назоб пр аетретения оизводите я тем, что образного тка и план регулирует редмет изобрете предлагаемое устиз электромагнитши со спиральнымкоторого установатель 3. К спиральнеподвижная 4 и показан состоит ра 1, ча плоскостью мый отсек прикреплен 5 планки раоотает едующим ооразом,ЦельповышениеЭто достигнен в виде Пплоскостью лона из которыхправлении.На чертежройство.Устройствоного вибратолотком 2, надлен регулируеному лоткурегулируемаяУстройство винский и М, С. Супранови При помощи вибратора 1 корпусы б навалом поднимаются по спиральному лотку 2.Отсекатель 3 поштучно отбирает корпусы, расположенные на лотке буртиком вниз или 5 вверх, сбрасывая остальные на дно чаши. Перемещаясь вдоль скоса планки 4,...

Номер патента: 335633

Опубликовано: 01.01.1972

Авторы: Бородачева, Крейнин, Юрьева

МПК: G01R 33/12

Метки: всесоюзная, гбиблиотека, птртп-тгпггце

...способ разбраковки отличается тем, что магнитные характеристики определяют по величине удельного электросопротивления пластин. Это позволяет повысить точность определения магнитных характеристик и уменьшить трудоемкость и трудность процесса.Сущность способа заключается в том, что в области однофазного состава феррита коэрцитивная сила Н, и удельное электрическое сопротивление р связаны зависимостью:Нс = 6,85 - 0,64 1 д р,и для каждой марки феррита достаточно определить допустимые отклонения удельного сопротивления от эталонного,ть удельное сопротивление ротивоположные ее грани потом. Измерение происходит а электроды около 10 кг/см. величина электросопротивленость определить статические ктеристики феррита, оценить йства...

Номер патента: 332908

Опубликовано: 01.01.1972

Авторы: Аполлонов, Банков, Всесоюзный, Крейнин, Кремнев

МПК: B21J 13/02, B21K 1/02

Метки: ffл, iwrtt, объемной, шариков, штамповки

...образуется прежде, чем заполняется донная (полюсная) часть рабочей полости. Вытесненный облой вытекает в зазор между бойками и, когда расстояние между бойками в плоскости разъема достигает определенной величины, прекращается течение металла в облой и начинает заполняться донная часть рабочей полости,Известные штампы имеют следующие недостатки: большой отход металла в облой, низкая стойкость инструмента, большое усилие высадки шариков и по месту обрезки облоя, перерезание волокон металла у заготовки.Цель изобретения - повышение качества поковки и экономия металла. Это достигается тем, что донная часть рабочей полости каждого бойка выполнена в виде усеченного конуса, плавно сопряженного с полусферой. На чертеже показаны бойки штампа для...

Номер патента: 298975

Опубликовано: 01.01.1971

Авторы: Адам, Крейнин, Рувинский

МПК: H01M 10/04, H01M 4/04, H01M 6/00 ...

Метки: источников, химических, электродов

...источников отличающеес его производ ы таблетиро неподвижньв на ползунах выми коипенс ек размещень е маслом подПо основному авт. ов.204404 известно устройство для изготовления электродов химических источников така. Недо "татками такого устройства являются низкие производительность и надежность. 51.,ель изобретения - повышение производительности и надежности. Это достигается тем, что узлы таблетиравания и преосования снабжены неподвижными роликами, установленными на ползунах, стянутых между собой резиновыми компенсаторами, а в таровых полостях гаек размещены резинавые баллоны, заполняемые маслам под давлением.На чертеже приведано предлагаемое устройство с частичным разрезом.Устройство работа(ет следующим образом.При вращении барабанав 1...

Номер патента: 285148

Опубликовано: 01.01.1970

Авторы: Дземешкевич, Железанов, Зобретс, Коз, Крейнин, Федоров

МПК: F23L 15/04

Метки: воздухоподо, гревателб, кожухотрубчатый

...1 - 3, отличающисСл тем, что, с целью равномерного нагрева Впешне трубы нзггеватегля, ПсгОщадь отВсрсти Иерфорапии ня него уосиьшяет 1 сл ПО ходу вогезДух,Воздухоподогреватсль работает следующим образом. Холодный воздух поступает в коллектор 9 и распределяется по кольцевым зазорам между газовыми нагревателями 4 и трубами 3. ПрохОдя через ресу(ператор 7, Воздух частично нагревается, охлаждая при этом уходящие дымовые газы. Затем, воздух разделяется на два потока. Часть воздуха, необходимал для горения, поступает в отверстия перфорированных наружных труб б газовых наг(реватслей 4, смешивается с горючим газом, подаВзсмым через коллектор 10 и внутреинис труОы д 11 дгрсВ 11 телей 4 В 1 солъцеВОй заз 01) межДу трубами 5 и б, где происходит...

Номер патента: 272314

Опубликовано: 01.01.1970

Авторы: Зобретен, Крейнин, Майсюк, Щербинин

МПК: B41F 21/00

Метки: л1ашин, листов, накладном, печатных, равнения, столе

...8 и 9. При перекосе листа струйшлс дги цпеи поло жеци 51 10 и 11 срез систему ц 1 чяв,чепци 1 распределения выдают команду цневмоцилицдру ца перемещение поршня 2. Шток поршня поворачивает зубчато-рычажный механизм относительно шарцира 24 по часовой стрелке до соприкосновения ролика 3 с листом 23, г 1 епрерывцо врящякпигйся ролик доводит перекошенный лист до упоров 8 и 9. Это сосгояние фиксируется датчиками положения, и струйная система управленця выдает команду для возвряьцеция механизм 1 в первоначальное положениее.Пружина 6 пре;цязцачсна для быстрого отвода ролика от листа,Взяимодействуот м.ханнзмы и струйная система управленя следующим образом, Очередной лист 28 транспортируется к передним упорам 8 и 9. Если лист подается с...

Номер патента: 261739

Опубликовано: 01.01.1970

Авторы: Виноградов, Горшенев, Гринац, Дорогое, Жулев, Крейнин, Скоров

МПК: G01N 25/18

Метки: коэффициента

...материалов и, в частности, к определению коэффициентов теплопроводности.Известен способ определения коэффициента теплопроводности в области криогенных температур, когда в модель с испытуемым материалом заливают жидкий хладагент с,нужным температурным уровнем и для определения количества тепла, прошедшего через исследуемый материал и поглощенного жидкостью, измеряют давление образовавшегося пара и его весовое количество, Одновременно измеряют перепад температур на граничных поверхностях материала и из уравнения теплового баланса определяют его коэффициент теплопроводности. Однако наличие двух фаз хладагента (жидкости и газа) усложняет измерение расхода испарившейся жидкости, доля которой составляет малую величину по отношению к...

Номер патента: 251743

Опубликовано: 01.01.1969

Авторы: Барк, Верещагин, Гаркуша, Долотов, Животовский, Кондаков, Крейнин, Кувшинников, Моисеев, Федоров, Хайтин, Ярыгин

МПК: F23D 14/12

Метки: радиационная, труба, тупиковая

...площадь отверстий в средней зоне в 1,5 - 2,5 раза меньше, чем на входе и выходе.На чертеже изображена описываемая радиационная труба, продольный разрез, 5 Радиационная труба содержит трубу 1 дляподачи газа с сопловым наконечником 2, трубу 3 для подачи воздуха через отверстия 4 в ее внешнем станке, тупиковую трубу 5 для сжигания газо-воздушной смеси ц рекупсра тор б для нагрева воздуха.Газ поступает в трубу 1 и через центральное 7 и радиальные 8 отверстия наконечника 2 - в камеру сгорания 9.Воздух, подогретый в рекуператоре б, по дается в трубу 3 и распределяется через отверстия 4 во внешней стенке и наклонныс отверстия 10 наконечника 2, В торце радцационной трубы создается устойчивое горение без сажеобразования, а труба 3 эффективно 20...

Номер патента: 242991

Опубликовано: 01.01.1969

Авторы: Адам, Гурушкин, Крейнин, Поль, Рувинский

МПК: H01M 10/04, H01M 2/14, H01M 6/00 ...

Метки: закрепления, источников, сепарации, химических, электродах

...по сторонам которых смонтированы подпружиненные фиксаторы, прижимающие сепарацию к краям продольного паза на опорной. плите. Механизм подачи сепарации выполнен в виде фигурного шаблона для натяжки сваренного стыка двух лент, в пазы которого входят поступательно перемещающиеся фигурные цанговые захваты транспортера Подпружиненные фиксаторы 17, смонтированные на платформе 18, опускаясь, обжима-.ют ткань сепарации, после чего электронож 19 разрезает ткань сепарации, образовывая два 30 сварных шва. Электронож перемещается по Известны устройства для з рации на электродах химиче тока, содержащие транспорте с захватами, механизм пода лы сварки, автоматический дам и и привод.2 с мате.двух лентнатяжные е концы моцилиндектроды 910,...

Номер патента: 241598

Опубликовано: 01.01.1969

Авторы: Барк, Битерман, Герасимов, Дземешкевич, Железанов, Крейнин, Моисеев, Федоров

МПК: F23L 15/04, F28F 13/08

Метки: воздухогазоподогребатель

...воздушной трубы убывает от свободного конца, например, по закону параболы, Кроме того, на тупиковой трубе установлен спиральный пластинчатый 2 завихритсль, а боковые стенки корпуса выполнены двойными с зазором для циркуляции подогреваемой среды.На чертеже показан описываемый возду газоподогреватель, вертикальный разрез,Он содержит металлический корпус 1 сдвойными боковыми стенками 2 и 3, ограждающие трубы, 4, радпационные горелки 5, состоящие из тупиковой трубы б с установленным на ней турбулизатором 7, газовой трубы 8, распреде лительной головки 9 и дырчатой воздушной трубы 10 с рекуператором 11.Нагреваемый воздух (или газ), войдя в теплообменник, проходит по зазору между стенками 2 и 3 и поступает в кольцевой зазор между...

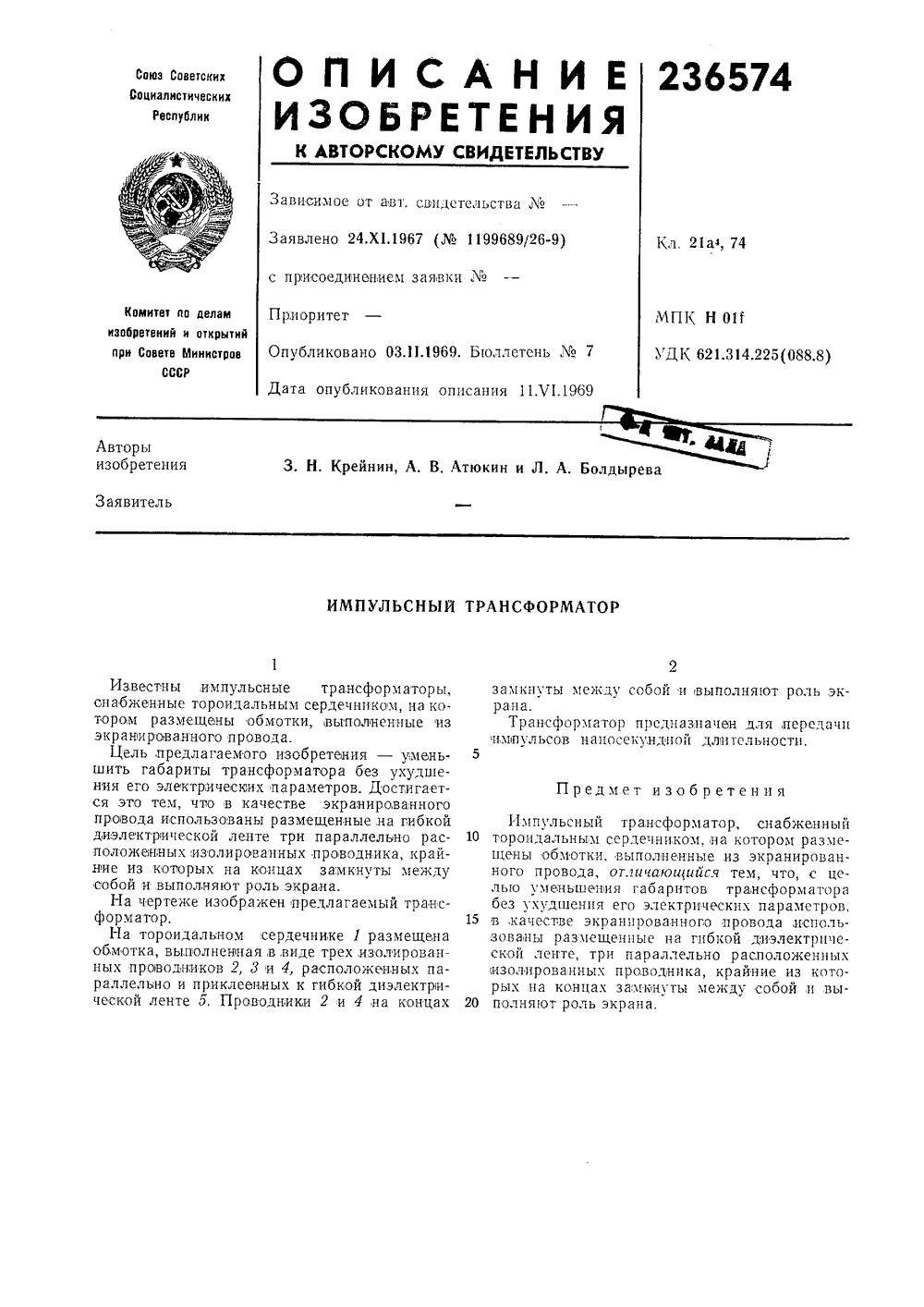

Номер патента: 236574

Опубликовано: 01.01.1969

Авторы: Атюкин, Болдырева, Крейнин

МПК: H01F 19/08

Метки: импульсный, трансформатор

...от.инающайсч лью уменьшения габаритов без ухудшения его электричес 15 в,качестве экранированного зованы размещенные на гнб ской ленте, три параллельно изолированных проводника, к рых на концах замкнуты меи 20 полняют роль экрана.Известны импульсные трансформаторы, снабженные тороидальным сердечником, на котором размещены обмотки, вьгполненные из экранированного провода.Цель, предлагаемого изобретения - умень. шить габариты трансформатора без ухудшения его электрических параметров. Достигается это тем, что в качестве экранированного провода использованы размещенные на гибкой диэлектрической ленте три параллельно расположенных изолированных проводника, крайние из которых на концах замкнуты между собой и выполняют роль экрана.На...

Номер патента: 222252

Опубликовано: 01.01.1968

Авторы: Иванов, Крейнин, Полухин

МПК: D03D 49/42

Метки: боевой, леханизм, пневматический, станка, ткацкого

...внутри цилиндра. Отверстие 5 служит для входа сжатого воздуха в камеру сжатия 7,Пневматический боевой механизм работает следующим образом,В исходном положении (см. фиг. 1) поршень 2 прижат к торцу кольцевой перегородки б, а выступ 4 входит в цилиндрическое отверстие 5, образуя кольцевой зазор а - б.1 Лз сети илп от дртого цилиндра в правую 5 полость цилиндра подают сжатый воздух,Давление в правой полости цилиндра 1 увеличивается, и поршень 2 начинает двигаться влево. С момента начала движения (см.фиг. 2) поршня влево между ним и торцом 10 кольцевой перегородки 6 образуется осевойзазор, в который проникает воздух по кольцевому зазору а - б. В результате этого создается дополнительное давление, которое имеет небольшую величину на всю...

Номер патента: 207611

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Гогричиани, Евсеев, Жуковский, Крейнин, Серов, Экспериментально

МПК: F01L 5/06

Метки: пневматическим, управлением

...золотник с пневматическим управлением отличается от известных тем, что для увеличения его быстродействия внутренняя поверхность крышек пневмокамер выполнена по форме гофров мембран в их исходном положении, а жесткие центры, обеспечивающие прилегание мембран к крышкам, имеют форму шайб со штифтами, входящими в отверстия в торцах плунжера золотника,На чертеже показан описываемый золотник в разрезе.В корпусе 1 расположена гильза 2 с притертым в ней плунжером 3. Последний переключается гофрированными мембранами 4 при подаче пневматического сигнала в пневмокамеру, образованную мембранами и крышками б. Усилие от мембран к плунжеру передается через жесткие центры б, центрированные с помощью штифтов, входящих в отверстия в торцах...

Номер патента: 204404

Опубликовано: 01.01.1967

Авторы: Васин, Крейнин, Рувинский

МПК: H01M 4/00, H01M 6/00

Метки: источников, химических, электродов

...дозу, входя в регулируемьш непод вижный копир 3, Избыток активной массы срезается краем бункера 4 заподлицо с зеркалом матрицы 1После дозирования активной массы происходит ее прессование, Необходимое усилие 15 прессования обеспечивается блоком цилиндров 5, соединенным с гидросистемой б посредством плоского распределителя 7, Узел транспортирования таблетки выполнен в виде двух дисков 8, расположенных в одной плоскости 20 и вращающихся навстречу друг другу, и желоба 9, состоящего из двух раздвижных планок 10, по которым таблетки перемещаются под действием сил трения о диски 8 до соприкосновения с образующей вращающегося дис кового ловителя 11. При отсутствии корпусаэлектрода (на чертеже не показан) в гнезДе ловителя 11 стрелка 12,...

Номер патента: 195487

Опубликовано: 01.01.1967

Авторы: Крейнин, Подвысоцкий, Янец

МПК: B60J 5/00, B61D 19/00, E05B 65/00 ...

Метки: дверей, запирания, пломбирования, средств, транспортных

...на горизонтальцой осп, параллельной плоскости двери. П-образная крышка охватывает подвижную скобу с отверстием для установки пломбы. Отверстие в скоое соосно с отверстием удерживающего ось кронштейна, урепленного на двери.На чертекс показано описываемое устройство, общий вил,1-1 а двери 1 крепится неподвижная скоба служащая в качестве опоры для рычага-закидки 3 в закрытом состоянии. Для фиксации рычага-закидки на двери шарнирно укрепле на скоба 4 с отверстием для установки пломбы о. Кронштейн г, прсдцазначецньй для удер. жцвация горизонтальной осп 7, параллельна; плоскости двери, также снабжен отверстием, соосцым с отверстием подвижной скобы.Для предохранения подвижной скобы ог самоотпрания на оси имеется П-образная крышка 8,...
