Формирователь радиоимпульсов

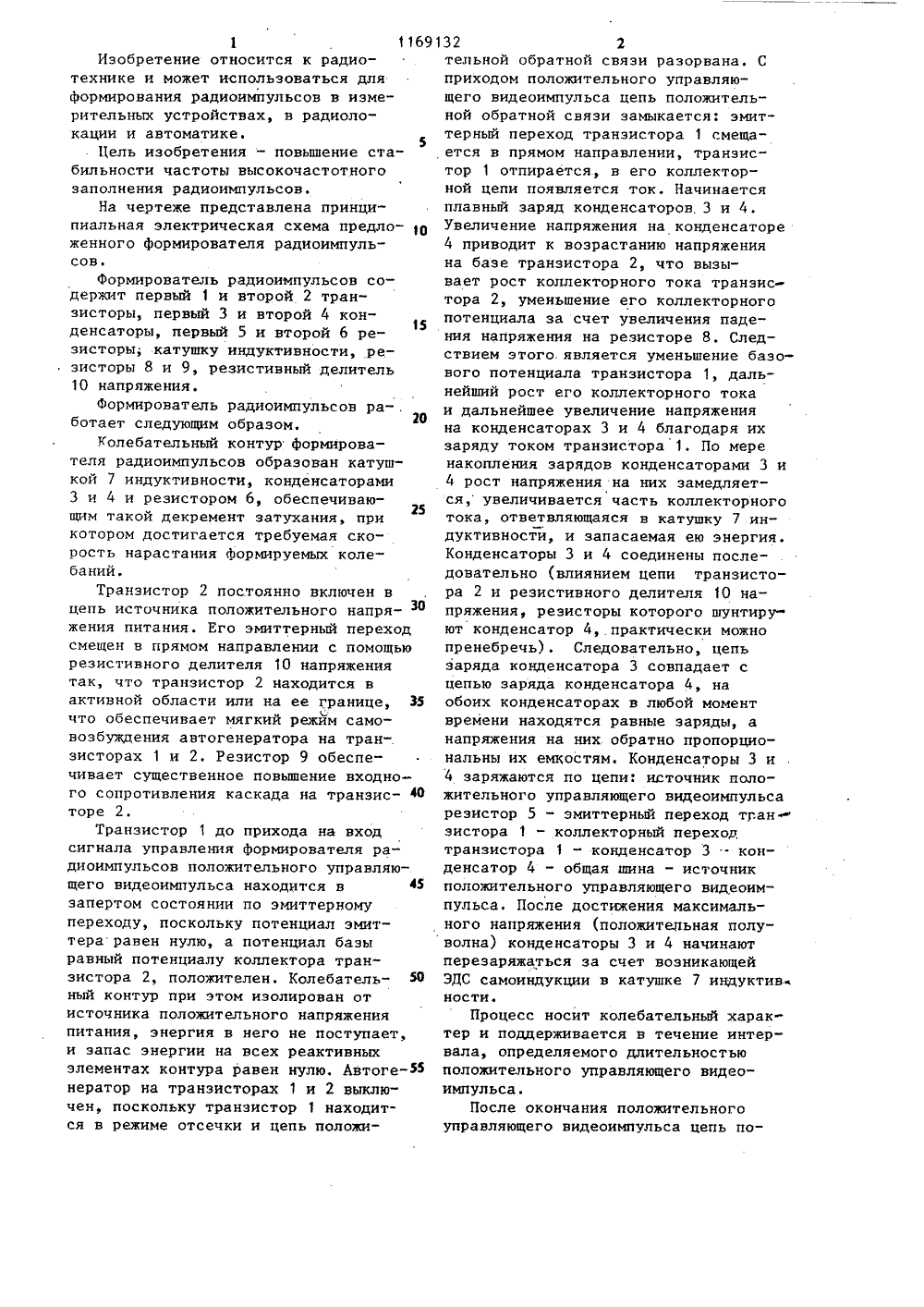

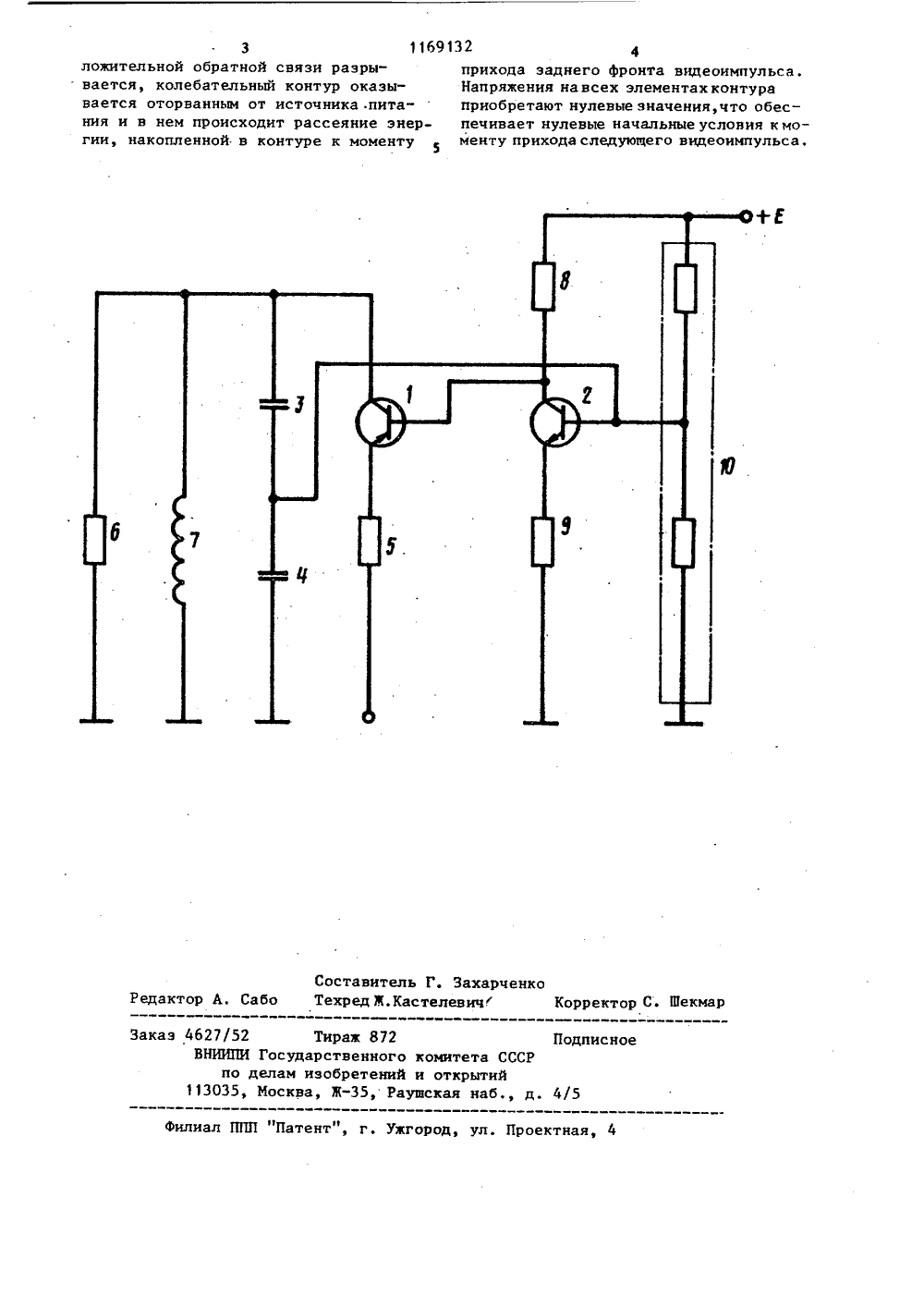

СС 1 ОЗ СОБЕТСНИХшиламежикРЕСПУБЛИН 1)4 Н 03 В 11/10 о .1 е:2."1 ОПИСАНИЕ ИЗОБРЕТ РСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОЧИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТ(56) Патент США Нф 3849741,кл. Н 03 В 5/00, опублик. 1974.Авторское свидетельство СССРУ,748795, кл. Н 03 В 11/00, 1978(54)(57) ФОРМИРОВАТЕЛЬ, РАЦИОИИПУЛЬСОВ, содержащий первый транзистор,эмиттер которого соединен с первымвыводом первого резистора, а коллек,тор - с первым выводом первого конденсатора, а также второй конденсатор, первый вывод которого соединен с общей шиной, и последовательно соединенные второй резистори катушку индуктивности, о т л ич а ю щ и й с я тем, что, с целью ЯО 1169132 А повышения стабильности частоты высокочастотного заполнения радиоимпульсов, в него введен второй транзистор, эмиттер и коллектор которого через соответствующие введенные резисторы соединены соответственнос общей шиной и с положительной шиной питания, а резистивный делитель напряжения, включенный между положительной шиной питания и общей шиной, при этом точка соединения второго резистора с катушкой индуктивности соединена с коллектором первого транзистора, а вторые выводы второго резистора и катушки индуктивности соединены с общей шиной, база первого транзистора соединена с коллектором второго транзистора, база второго транзистора соединена с вторыми выводами первого и второго конденсаторов и с отводом резистивного делителя напряжения, а второй вывод первого резистора является входом сигнала управления формирователя радиоимпульсов.1 1691Изобретение относится к радиотехнике и может использоваться для формирования радиоимпульсов в измерительных устройствах, в радиолокации и автоматике,1 ель изобретения - повышение стабильности частоты высокочастотногозаполнения радиоимпульсов.На чертеже представлена принципиальная электрическая схема предло О женного формирователя радиоимпульсов.Формирователь радиоимпульсов содержит первый 1 и второй 2 транзисторы, первый 3 и второй 4 конденсаторы, первый 5 и второй 6 ре 5 зисторы; катушку индуктивности, резисторы 8 и 9, резистивный делитель 10 напряжения.Формирователь радиоимпульсов ра- . ботает следующим образом.Колебательный контур формирователя радиоимпульсов образован катушкой 7 индуктивности, конденсаторами 3 и 4 и резистором 6, обеспечиваю 25 щим такой декремент затухания, при котором достигается требуемая скорость нарастания формируемых колебаний.Транзистор 2 постоянно включен в цепь источника положительного напряжения питания. Его эмиттерный переход смещен в прямом направлении с помощью резистивного делителя 10 напряжения так, что транзистор 2 находится в активной области или на ее границе, 35 что обеспечивает мягкий режйм само- возбуждения автогенератора на тран-. зисторах 1 и 2. Резистор 9 обеспечивает существенное повышение входного сопротивления каскада на транзис торе 2.Транзистор 1 до прихода на вход сигнала управления формирователя радиоимпульсов положительного управляющего видеоимпульса находится в 45 запертом состоянии по эмиттерному переходу, поскольку потенциал эмиттера равен нулю, а потенциал базы равный потенциалу коллектора транзистора 2, положителен. Колебатель ный контур при этом изолирован от источника положительного напряжения питания, энергия в него не поступает, и запас энергии на всех реактивных элементах контура равен нулю. Автогенератор на транзисторах 1 и 2 выключен, поскольку транзистор 1 находится в режиме отсечки и цепь положи 132 2тельной обратной связи разорвана. С приходом положительного управляющего видеоимпульса цепь положительной обратной связи замыкается: эмиттерный переход транзистора 1 смещается в прямом направлении, транзистор 1 отпирается, в его коллекторной цепи появляется ток. Начинается плавный заряд конденсаторов, 3 и 4. Увеличение напряжения на конденсаторе 4 приводит к возрастанию напряжения на базе транзистора 2, что вызывает рост коллекторного тока транзис тора 2, уменьшение его коллекторного потенциала за счет увеличения падения напряжения на резисторе 8. Следствием этого. является уменьшение базового потенциала транзистора 1, дальнейший рост его коллекторного тока и дальнейшее увеличение напряжения на конденсаторах 3 и 4 благодаря их заряду током транзистора 1, По мере накопления зарядов конденсаторами 3 и 4 рост напряжения на них замедляется, увеличивается часть коллекторного тока, ответвляющаяся в катушку 7 индуктивности, и запасаемая ею энергия. Конденсаторы 3 и 4 соединены последовательно (влиянием цепи транзистора 2 и резистивного делителя 10 напряжения, резисторы которого шунтируют конденсатор 4,.практически можно пренебречь). Следовательно, цепь заряда конденсатора 3 совпадает с цепью заряда конденсатора 4, на обоих конденсаторах в любой момент времени находятся равные заряды, а напряжения на них обратно пропорциональны их емкостям. Конденсаторы 3 и 4 заряжаются по цепи: источник положительного управляющего видеоимпульса резистор 5 - эмиттерный переход тган зистора 1 - коллекторный переход транзистора 1 - конденсатор 3 " конденсатор 4 - общая шина - источник положительного управляющего видеоимпульса. После достижения максимального напряжения (положительная полу- волна) конденсаторы 3 и 4 начинают перезаряжаться за счет возникающей ЭДС самоиндукции в катушке 7 индуктив ности.Процесс носит колебательный характер и поддерживается в течение интервала, определяемого длительностью положительного управляющего видео- импульса.После окончания положительного управляющего видеоимпульса цепь по1169132 Составитель Г. ЗахарченкРедактор А. Сабо Техред Ж.Кастелевич Корректор С. Шекма 872ного комитета ССС ений и открытий , Раушская наб.,Подписно 4 5 Патент", г, Ужгород, ул. Проектная илиа 3ложительной обратной связи разрывается, колебательный контур оказывается оторванным от источника питания и в нем происходит рассеяние энергии, накопленной в контуре к моменту Заказ 4627/52 Тираж ВНИИПИ Государстве по делам изобре 113035, Москва, Ж-З4прихода заднего фронта випеоимпульса. Напряжения навсех элементахконтура приобретают нулевые значения,что обеспечивает нулевые начальные условия кмоменту прихода следующего видеоимпульса.
