Устройство для определения содержания ферромагнетика

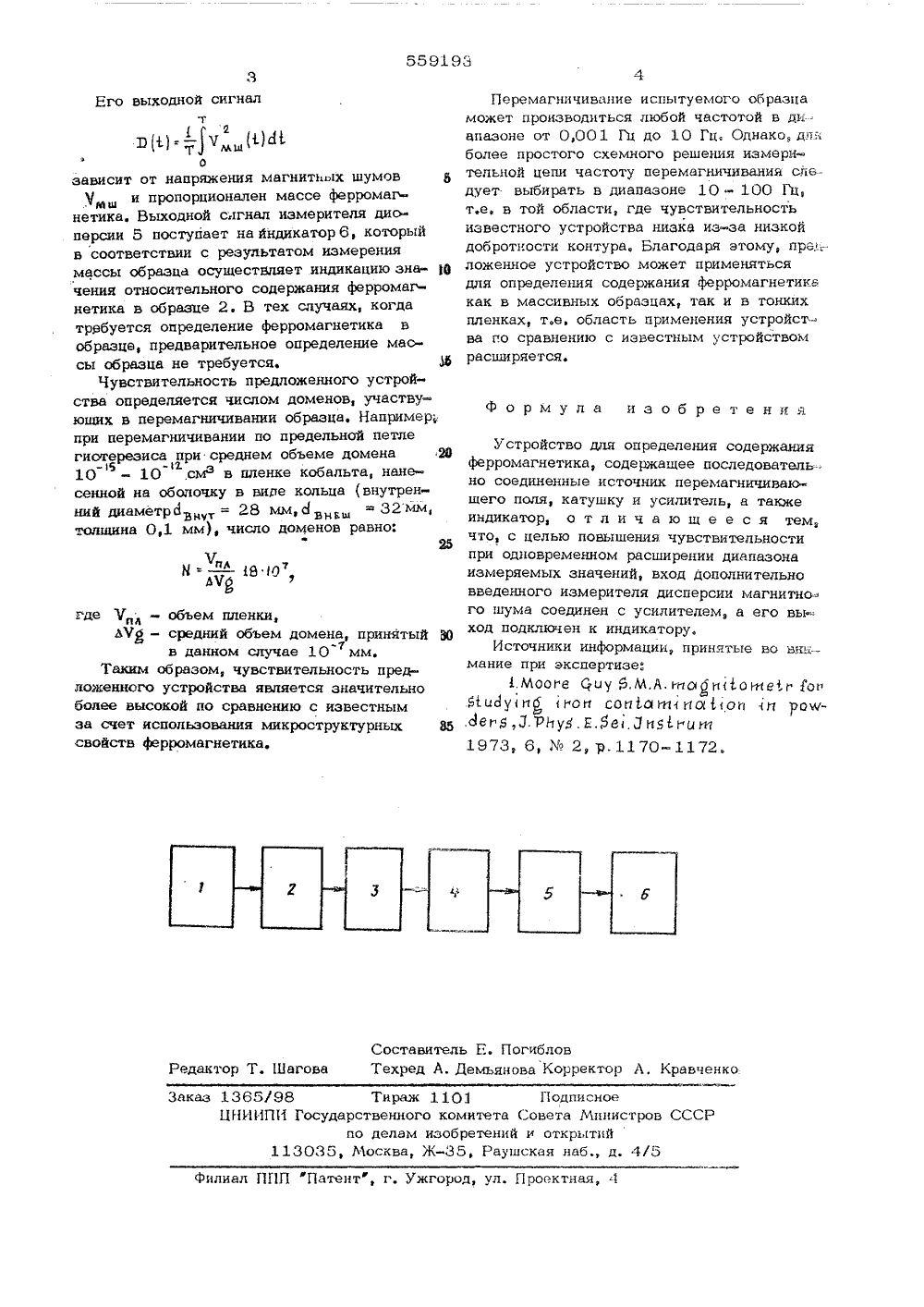

Союз Советских Социалистических Респиблик(4 о) Дата опублик Государственный комитет Совета Министраа СССР по делам изобретений н открытий(71) Заявитель инградскии орде"а Ленина политехььическнй институт и 54) УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИ ФЕРРОМАГНЕТИКАии Изобретение относится к электрическим измерениям неэлектрических величин и мо жет использоваться, например, в гальванотехнике для определения содержания ферромагнетика в сплаве с неферромагнетиком нанесенном на немагнитную проводящую подложку.Известно устройство для определения содержания ферромагнетика, содержащее последовательно соединенные источник пе ьО ремагничивающего поля, образец, помещен ный в катушку, усилитель и индикатор 11.Однако известное устройство имеет низкую чувствительность и небольшой диапазон измеряемых величин. 151 ель изобретения - повышение чувствителыьости при одновременном расширен диапазона измеряемых значений.Для этого в устройстве для определения содерн;ания ферромагнетика вход дополни тельно введенного измерителя дисперсии магнитного шума соединен с усилителем, а его выход подключен к индикатору.На чертеже дана структурная электрическая схема предложенного устройства, 2 Оно содержит последовательно соединен,ные источник перемагничивающего поля 1, испытуемый образец 2, катушку 3, усилитель 4, измеритель дисперсии 5 магнитного шума и индикатор 6.Устройство работает следующим образом.Источник перемагни кивающего поля 1 осуществляет циклическое пе ремагничивание испытуемого образца 2, В 1 катушке 3 воз)никает напряжение, имеющее периодическую детерминироваььную составляюшуьо, обусловленную перемагничивающим полем, и периодическую случайную составляющую, являющуюся композицией большого числа импульсов эдс, сопровождающих перемагннчиванае ка:;:дого отдельного домена (скачков Баркгауэена), На выходе усилителя 4 вьщеленное с катушки 3 и усилеььное напряжение без детерминированной составляющей представ ляет совместно с тепловым шумом нериодически нестационарный случайный процесс с периодом, равным половине значения периода перемагничивающего паля. Измеритель дисперсии 5 измеряет дисперсию магнитного шума.559193 И= - И О ПЛ 7 дУ тель Е. Погблов Демьянова Корректор Л, Кравченк Состави Техред Шаго Ре 1365/98 ТиражЦНИИПИ Государственнопо делам113035, Москва,1101 П комитета Сов дписное та Мпистро крытй наб., д зобретений. 4/5 филиал ППП Патент", г. Ужгород, ул. Проектная, 4 Его выходной сигнал2(1(- 7 (1(Лозависит от напряжения магнитных шумови пропорционален массе ферромагманетика. Выходной сигнал измерителя дис- персии 5 поступает на йндикатор 6который в соответствии с результатом измерения массы образца осуществляет индикацию зна- щ чения относительного содержания ферромагнетика в образце 2. В тех случаях, когда тррбуется определение ферромагнетика в образце, предварительное определение массы образца не требуется. ЮЧувствительность предложенного устройства определяется числом доменов, участвующих в перемагничивании образца. Например; при перемагничивании по предельной петле гиогереэиса при среднем объеме домена 3( 10 - 10 смз в пленке кобальта нанесенной на оболочку в виде кольца (внутренний диаметрдвн, = 28 мм,дв 32 мм, толщина 01 мм) число доменов равно:И где У- объем пленки,ЛУ - средний объем домена, принятый 3 Ов данном случае 10 мм.Таким образом, чувствительность предложенного устройства является значительно более высокой по сравнению с известным за счет использования микроструктурных 35 свойств ферромагнетика. Перемагничивание испытуемого образца может производиться любой частотой в диапазоне от 0,001 Гц до 10 Гц, Однако, длч более простого схемного решения измерительной цепи частоту перемагничивания следует выбирать в диапазоне 10- 100 Гц, т.е. в той области, где чувствительность известного устройства низка из-за низкой добротности контура, Благодаря этому, пре( - ложенное устройство может применяться для определения содержания ферромагнетика как в массивных образцах, так и в тонких пленках, т.е. область применения устройства го сравнению с известным устройством расширяется. Формула изобретения Устройство для определения содержанияферромагнетика, содержащее последовательно соединенные источник перемагничивающего поля, катушку и усилитель, а такжеиндикатор, о т л и ч а ю щ е е с я тем,что, с целью повышения. чувствительностипри одновременном расширении диапазонаизмеряемых значений, вход дополнительновведенного измерителя дисперсии магнитного шума соединен с усилителем, а его вы=ход подключен к индикатору,Источники информации, принятые во врывмание при экспертизе:1.Мооге (; ау (".,М,А, гс(1 о(е г Гог
