Формирователь последовательности импульсов

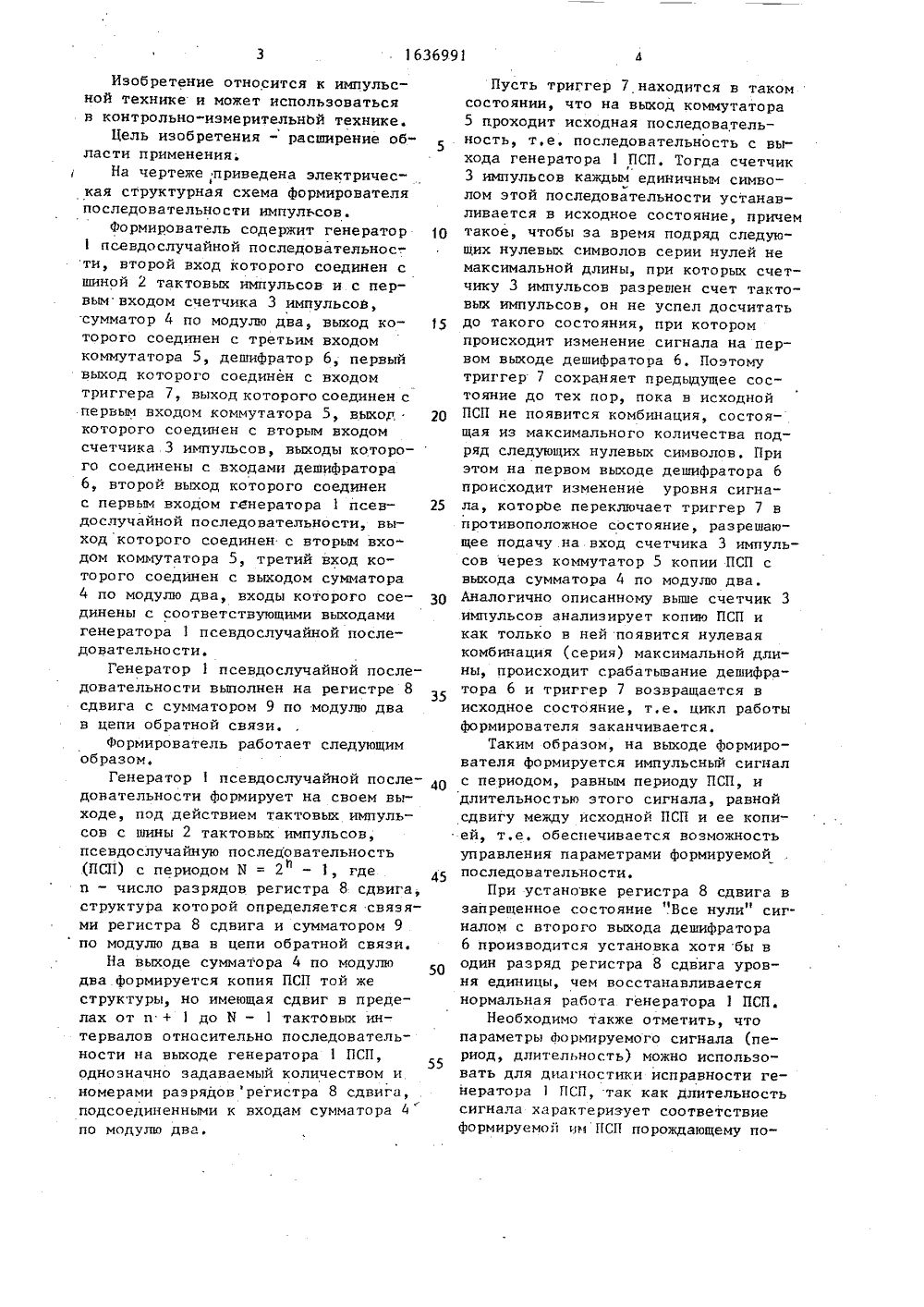

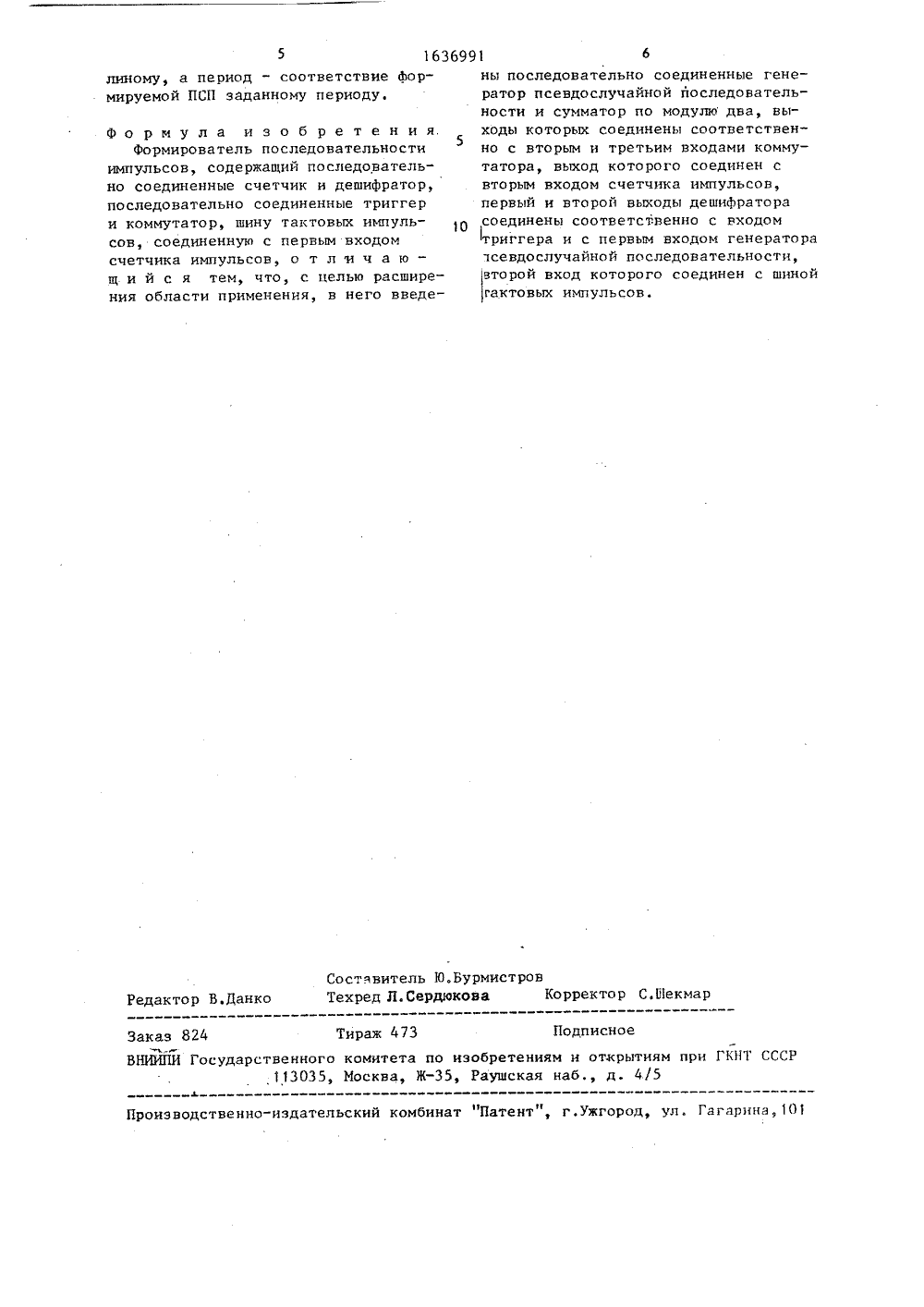

импульваться ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСНОМУ СВИДЕТЕЛЬСТВ(54) ФОРИИРОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ ИИПУЛЬСОВ(57) Изобретение относится ксной технике и может использо в контрольно-измерительнои техникеЦель настоящего изобретения - расширение области применения, котораядостигается введением в формирователь последовательности импульсовгенератора. 1 псевдослучайной последовательности, сумматора 4 по модулюдва и образования новых функциональных связей. Формирователь содержиттакже шину 2 тактовых импульсов,счетчик 3 импульсов, коммутатор 5,дешифратор 6, триггер 7, регистр 8сдвига, сумматор 9 по модулю два.1 ил,55 Изобретение относится к импульсной технике и может использоватьсяв контрольно-измерительной технике.Цель изобретения - расширение об 5ласти применения.На чертеже приведена электрическая структурная схема формирователяпоследовательности импульсов.Формирователь содержит генератор 01 псевдослучайной последовательнос-,ти, второй вход которого соединен сшиной 2 тактовых импульсов и с первым входом счетчика 3 импульсов,.сумматор 4 по модулю два, выход которого соединен с третьим входомкоммутатора 5, дешифратор 6, первыйвыход которого соединен с входомтриггера 7, выход которого соединен спервым входом коммутатора 5, выход 20которого соединен с вторым входомсчетчика.3 импульсов, выходы которого соединены с входами дешифратора6, второй выход которого соединенс первым входом генератора 1 псевдослучайной последовательности, выход которого соединен с вторым входом коммутатора 5, третий вход которого соединен с выходом сумматора4 по модулю два, входы которого соединены с соответствующими выходамигенератора 1 псевдослучайной последовательности,Генератор 1 псевдослучайной последовательности выполнен на регистре 8сдвига с сумматором 9 по модулю двав цепи обратной связи,Формирователь работает следующимобразом,Генератор 1 псевдослучайной последовательности формирует на своем выходе, под действием тактовых импульсов с шины 2 тактовых импульсов,псевдослучайную последовательность(ПСП) с периодом И = 2 - 1, гдеЬи - число разрядов регистра 8 сдвига,структура которой определяется связями регистра 8 сдвига и сумматором 9по модулю два в цепи обратной связи.На выходе сумматора 4 по модулюдва формируется копия ПСП той жеструктуры, но имеющая сдвиг в пределах от п + 1 до Б - 1 тактовых интервалов относительно последовательности на выходе генератора 1 ПСП,однозначно задаваемый количеством иномерами разрядов регистра 8 сдвига,подсоединенными к входам сумматорапо модулю два. Пусть триггер 7 находится в таком состоянии, что на выход коммутатора 5 проходит исходная последовательность, т,е. последовательность с выхода генератора 1 ПСП. Тогда счетчик 3 импульсов каждым единичным символом этой последовательности устанавливается в исходное состояние, причем такое, чтобы за время подряд следующих нулевых символов серии нулей не максимальной длины, при которых счетчику 3 импульсов разрешен счет тактовых импульсов, он не успел досчитать до такого состояния, при котором происходит изменение сигнала на первом выходе дешифратора 6. Поэтому триггер 7 сохраняет предыдущее состояние до тех пор, пока в исходной ПСП не появится комбинация, состоящая из максимального количества подряд следующих нулевых символов. При этом на первом выходе дешифратора 6 происходит изменение уровня сигнала, которЬе переключает триггер 7 в противоположное состояние, разрешающее подачу.на вход счетчика 3 импульсов через коммутатор 5 копии ПСП с выхода сумматора 4 по модулю два. Аналогично описанному выше счетчик 3 импульсов анализирует копию ПСП и как только в ней появится нулевая комбинация (серия) максимальной длины, происходит срабатывание дешифратора 6 и триггер 7 возвращается в исходное состояние, т.е. цикл работы формирователя заканчивается.Таким образом, на выходе формирователя формируется импульсный сигнал с периодом, равным периоду ПСП, и длительностью этого сигнала, равной сдвигу между исходной ПСП и ее копией, т.е. обеспечивается возможность управления параметрами формируемой последовательности,При установке регистра 8 сдвига в запрещенное состояние .Все нули сигналом с второго выхода дешифратора 6 производится установка хотя бы в один разряд регистра 8 сдвига уровня единицы, чем восстанавливается нормальная работа генератора 1 ПСП.Необходимо также отметить, что параметры формируемого сигнала (период, длительность) можно использовать для диагностики исправности генератора 1 ПСП, так как длительность сигнала характеризует соответствие формируемой им ПСП порождающему по1 О Составитель Ю.БурмистровТехред Л.Сердюкова Корректор С.Шекмар Редактор В,Данко Заказ 824 Подписное ВБ 1 ИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Тираж 473 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 163699 линому, а период - соответствие формируемой ПСП заданному периоду,Формула изобретения.Формирователь последовательности импульсов, содержащий последовательно соединенные счетчик и дешифратор, последовательно соединенные триггер и коммутатор, шину тактовых импульсов, соединенную с первым входом счетчика импульсов, о т л и ч а ю - щ и й с я тем, что, с целью расширения области применения, в него введены последовательно соединенные генератор псевдослучайной последовательности и сумматор по модулю два, выходы которых соединены соответственно с вторым и третьим входами коммутатора, выход которого соединен свторым входом счетчика импульсов,первый и второй выходы дешифраторасоединены соответственно с входомтриггера и с первым входом генераторапсевдослучайной последовательности,второй вход которого соединен с шинойгактовых импульсов.
