H04M 3/60 — полуавтоматические системы, т.е. системы, в которых цифровой набор исходящей линии находится под управлением оператора

Номер патента: 51696

Опубликовано: 01.01.1937

Авторы: Зак-Шефтер, Кутти

МПК: H04M 3/60, H04M 7/12

Метки: импульсов, коммутатора, линии, переключения, постоянного, посылку, сквозную, трехпроводными, шнурами, шнуровой

...цепи другои контакт остается разомкнутым до срабатывания отбойного реле ОР,. Последнее получает питание либо через городскую соединительную линию, если штепсель ВШ вставлен в гнездо соединительной линии, либо через аппарат абонента, по снятии последним трубки, если штепсель ВШ вставлен в гнездо абонентской линии. В том и другом случае реле ОР. срабатывает. После этого срабатывает реле Р, и заблокируется по цепи, не зависящей от реле ОР,. Реле Р, отключает обмотки реле ОР, и ОР, от батареи и замыкает вако- ротко обмотки реле ОРкоторое вследствие этого отпускает, заставляя тем самым сработать реле Ркоторое подключает безъиндукционные со. противления С, и С, параллельно к шнуровым конденсаторам и обмоткам реле ОР,. Вследствие указанного...

Номер патента: 253157

Опубликовано: 01.01.1969

Авторы: Авербух, Брутман, Трест, Шпирт

МПК: H04M 3/60

Метки: аппаратов, временных, дистанционного, номеронабирателей, параметров, телефонных

...прямоугольной формы, длительность которых равна длительности размыканий и замыканий импульсных контактов номеронабирателя,На выходе вспомогательного блока 2, осуществляющего защиту от дребезжания контактов номеронабирателя, получаются два дифференцированных импульса, соответству ющих началу и концу каждого импульса. Импульс начала 12 воздействует на счетчик 3 входных импульсов, выполненный на коммутационном декатроне. С катодов декатрона через переключатель Выбор посылки сни мается нужный импульс для измерения. Этотимпульс через блок 4 управления попадает на счетчик 5, выполненный на счетных декатронах, и открывает его. Закрывается счетчик 5 после прихода на блок управления диффе ренцированного импульса конца 13,253157 Составитель М....

Номер патента: 319104

Опубликовано: 01.01.1971

Авторы: Евневич, Мазман, Шнейдер

МПК: H04M 3/60

Метки: комбинаций, коммутационное, набора, предварительного, соединений

...через катушки 23 и324, управляющие герконами 16 и 17 и шунтированные сигнальными лампочками 25 и 26, соединены с отрицательным полюсом источника питания и через конденсаторы 27 и 28 подсоединены к общей шине.Коммутируемые сигналы поступают по и входящим линиям 29, 30 и (см. фиг, 4), причем каждая входящая линия через н. р. исполнительные герконы может быть подключена к каждой из т исходящих линий 31, т.Для того чтобы осуществить коммутацию линий по выбранной комбинации соединений, необходимо замкнуть исполнительные герконы 32 в выбранной комбинации соединений. Для этого на лицевой панели коммутационного устройства ручки 4 движков устанавливаются в положение, соответствующее выбранной комбинации соединений. При этом постоянный магнит 12...

Номер патента: 331501

Опубликовано: 01.01.1972

Авторы: Гавендо, Сок

МПК: H04M 3/60

Метки: датчик, импульсов, набора, номера

...Стабилитроц 16 гаснет. Транзистор 18 прц этом должен закрыться, однако контакт 22 подает ишус ца его базу и удерживает транзистор в открыгом состояции, предотвращая преждевременное начало счета. Лишь после отпускапия кл 5 О я транзистор 18 закрывается и ОдцовремеИно иячи 5 яет заряжатьсяя конденсатор 9 через резистор 10, отсчитывая дл 55 тель 5 ость серии импульсов.С момента закрытия транзистора 18 начинается заряд коцденсаторов 24 и 29, создавая паузу, равную длительности межсерий 5 юго времени. При достижении ца конденсаторах 24 и 29 напряжения пробоя стябилитрона 27 срабатывает импульсное реле 7 через усилигель постоянного тока (триггер Шмитта) 6. При этом контакт покоя 8 импульсного реле 7 разрывает цепь передачи импульсов...

Номер патента: 363267

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H04M 3/60

Метки: блоком, двоичных, передачи, сигналов, системе, электронной

...со вторым шаговым входом счетчика 15 времени. Эти импульсы дают возможность передать ряд импульсов, подаваемых счетчиком 5 Таймера, соответствующих импульсу и интервалу, например, если лериод передвижения вперед счетчика 5 Таймера равняется 20 м/сек, длина импульса - 60 м/сек, а длина интервала - 40 м/сек, счетчик 5 Таймера продвигается вперед на три шага от первого шагового входа и на два шага - от второго. Это означает, что счетчик 12 будет отсчитывать интервалы поочередно величиной в 60 м/сек и 40 л/сек, Когда счетчик 12 сбрасывает счет до нуля, подключается обратный выход схемы 21 пропускапия, выходы которой соединены с выходом счетчика 12, благодаря чему схема 14 совпадения блокируется, и прекращается отсчет импульсного...

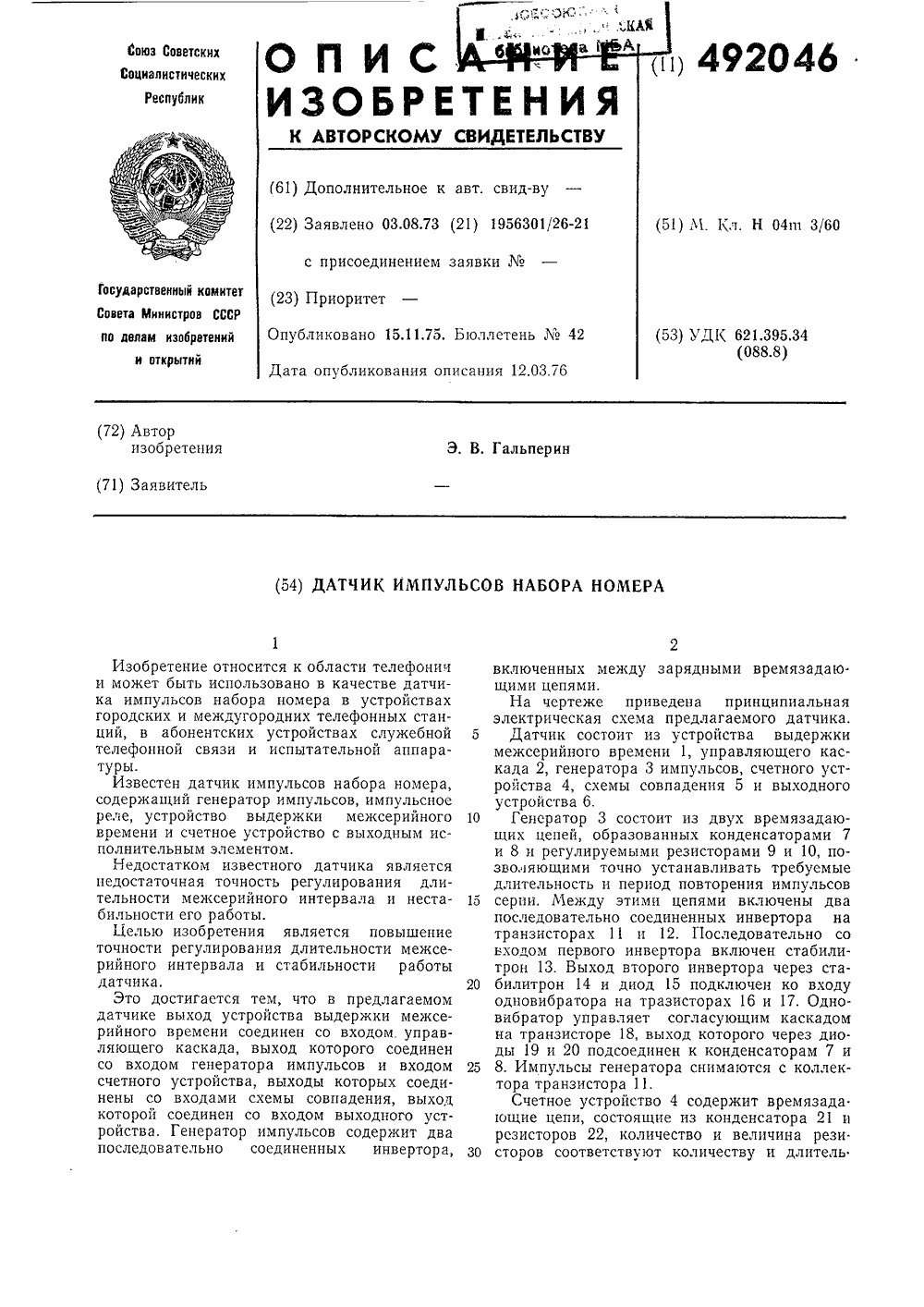

Номер патента: 492046

Опубликовано: 15.11.1975

Автор: Гальперин

МПК: H04M 3/60

Метки: датчик, импульсов, набора, номера

...высокое напряжение на выходе управляющего каскада 2. При этом диоды 19 и 20 заперты и генератор вырабатывает непрерывную последовательность импульсов. Схема совпадений 5 не передает эти импульсы на выходное устройство 6, так как своим входом она подключена к конденсатору 21, заряженному примерно до напряжения пробоя стабилитрона 29.Для запуска устройства необходимо включить один из счетных ключей счетного устройства 4 и нажать пусковую кнопку 26, что переводит устройство выдержки межсерийного времени 1 в неустойчивое состояние с высоким выходным напряжением. Управляющии каскад 2 при этом входит в насыщение и подключенные к его выходу конденсаторы 7 и 8 генератора 3 и конденсатор 21 счетного устройства 4 быстро разряжаются. При этом...

Номер патента: 666656

Опубликовано: 05.06.1979

Автор: Вепринский

МПК: H04M 3/60

Метки: коммутатор, оперативной, связи, телефонный

...обмотка вызывного трансформатора 1, в которой наведен переменный ток 50 гц, лампа 6 контроля вызова, нормально замкнутые контакты второй группы 11 контактов переключения, вторая разговорная шина 18, линия 19 в, телефон абонента,линия 19 г, первая разговорная шина 17, первая обмотка коммутирующего реле 9,плюс источника йитания. Лампа 6 контроля вызова загорается, сигнализируя о нормальном прохождении вызова к телефонному аппарату абонента. Постоянный ток в данном случае в линию не пройдет, т.к, ему преграждает путь конденсатор в устройстве вызова телефонного аппарата абонента.От переменного тока реле 9 не сработает, т.к. нормально замкнутые контакты первой группы 10 контактов переключения эакорачивают вторую обмотку реле,...
