H04L 11/08 — H04L 11/08

Номер патента: 1167751

Опубликовано: 15.07.1985

Автор: Семенов

МПК: H04L 11/08

Метки: скорости, телеграфирования

...генератора 1 меток. Частота 1 кГц соответствует периоду следования импульсов 1 мс, что необходимо для реализации отсчета скорости телеграфирования. Счетчик 3 отсчитывает длительность элементарного импульса тактового генератора Со в мс, На выходах счетчика 3 фиксируется код коэффициента деления, соответствующий длительности элементарной посылки После окончания действия на информационный вход счетчика 3 единичного сигнала тактового генератора 9 отсчет прекращается, и снимается сигнал сброса со счетчиков 4, 6 и 11 и сигнал установки единицы с тригге- . ра 15.Одновременно с этим появляется сигнал логической единицы на нулевом выходе тактового генератора 9.Сигнал с нулевого выхода тактового генератора 9 приводит. в состояние синхронизации...

Номер патента: 1172054

Опубликовано: 07.08.1985

Авторы: Симашков, Юркин

МПК: H04L 11/08

Метки: дискретных, искажений, сигналов

...изобретения - обеспечение 5 измерения искажений в занятом канале связи и повышение точности измерения в свободном канале связи,На чертеже представлена структурная электрическая схема предлагаемо го устройства.Устройство для измерения искажений дискретных сигналов содержит последовательно соединенные генератор 1 импульсов, счетчик 2; дешиф ратор 3, триггер 4, выделитель 5 фронтов посылок, регистр 6 сдвига, мажоритарный элемент 7, блок 8 сравнения, блок 9 считывания, таймер 10 .и элемент И 11. 20Устройство работает следующим образом. За время длительности сигнала на входе счетчик 2 считает импульсы 25 генератора 1 импульсов. Появление па входе счетчика 2 каждого пятидесятого импульса генератора 1 вызывает импульс на выходе...

Номер патента: 1172055

Опубликовано: 07.08.1985

Авторы: Гольцова, Пуртов

МПК: H04L 11/08

Метки: каналах, коэффициента, ошибок, связи

...компаратора3 Формируется последовательностьошибок, которая с началом измеренияпоступает на вход и-разрядного счет чика 4 ошибок. Последний работаетв двоично-десятичном коде, содержитчетыре последовательно соединенныедекады, поэтому максимальная емкостьсчетчика составляет десять тысяч. 4В процессе измерений счетчик 4ошибок периодически "опрашивается"с помощью схемы управления, состоящей из счетчика 8 интервалов, формирователя 10 управляющихсигналов уи элементов 9 и 11 задержки, егосодержимое переписывается в регистр5 перезаписи, а счетчик 4 ошибоксбрасывается в нулевое состояние.В регистре 5 перезаписи запоминает- уся содержимое счетчика 4 ошибок,а затем последовательно вводитсячерез мультиплексор 6, дешифратор 7,герконовые реле 13 в...

Номер патента: 1172056

Опубликовано: 07.08.1985

Авторы: Дулов, Смирнов, Стефанова

МПК: H04L 11/08

Метки: испытательного, псевдослучайного, сбоев, сигнала

...обратных связей, описываемой образующим полиномом 1+ Х +( + Х и не содержит сбоев, то 5г ИПи 5равны нулю, В этом случае на .входах сброса первого и второго Э -триггеров 25 и 26 установится напряжение логического нуля, поскольку на вход блока 27 интегрирования, а значит и на вход Фильтра нижних частот 28 поступает нулевое напряжение. В результате первый и второй 2 -триггеры 25 и 26 будутФункционировать как блоки задержки. Устройство переходит в режим измерения сбоев.Если при этом в псевдослучайном сигнале появляются отклонения (сбои) б па сравнению с эталонной М-последовательностью, т,е, еслиь- =м("-"5 лгде 5, (и) и 5( - соответствующиезначения кодов для М-последовательности в первой и второй половинахдвухтактового интервала,К ии Е -...

Номер патента: 1177934

Опубликовано: 07.09.1985

Авторы: Тугай, Шуров

МПК: H04L 11/08

Метки: имитации, искажений, краевых, сигналов, телеграфных

...посылки (фиг. 2 б), а на втором - совпадающие только с положительным фронтом входной посылки (фиг. 2 в).Импульс, сформированный по переднему фронту телеграфной посылки, с второго выхода формирователя 14 поступает на датчик 13, а с первого выхода - на первый Ю-триггер 5.Рассмотрим случай, когда на выходе датчика 13 нет единичного импульса. 3540 45 50 55 5 1 О 15 20 25 30 На выходе первого Ю-триггера 5 устанавливается уровень логической 1 (фиг, 2 г), который разрешает работу делителя 2, на второй вход которого поступают тактовые импульсы с генератора 1. Делитель 2 начинает работать, и с его выхода частота, кратная 0,01 Гэ, поступает на счетный вход первого счетчика 3 (фиг, 2 д). Каждый десятый импульс с его третьего выхода поступает...

Номер патента: 1192152

Опубликовано: 15.11.1985

Авторы: Кронрод, Николаева, Черняховский

МПК: H04L 11/08

Метки: ввода, искажений, сигнала

....И 7, элемент ИЛИ 8, третийтриггер 9,первый триггер 10, второй триггер 11.Устройство работает следующимобразом.Счетчик 2 с постоянным коэффициентом счета, имеет м выходов частоты Р и ь выходов частоты Р3где- число значений скоростейпередачи входного сигнала, ь - число значений величин вносимых искажений, Р - удвоенная тактовая частота (2 ,) входного сигнала (12 юв ), ; - частота половина периода которой равна величине вносимых искажений ( 1 = 1,2,.о),Перед началом измерения на первый и второй входы управления подаются коды, поступающие на управляющие входы первого 3 и второго 5управляемых коммутаторов. Эти кодыопределяют частоты Г и Р поступающие на выходы управляемых коммутаторов 3 и 5,С третьего входа управления напервый...

Номер патента: 1197123

Опубликовано: 07.12.1985

Автор: Валюжинич

МПК: H04L 11/08

Метки: дискретной, информации, каналов, качества, передачи

...24 интервала времени ииндикатор 25,Устройство работает следующимобразом.При отсутствии сигнала забития на З 5выходе формирователя 14 сигнал отсутствует, дополнительный ключ 15 закрыт, а блок 11 запрета находитсяв открытом состоянии, на выходе измерителя 1 отношения сигнал/шум имеется напряжение, равное отношению= -П- , на индикаторе 19 отображаЦ +Ц1.)ается отношениеПри появлении помехи на выходе по рогового .блока 13 появляется напряжение, по которому Формирователь 14выдает сигнал забития, дополнительный ключ 15 открыт, а блок 11 запрета находится в закрытом состоянии. 50Ограничитель 16 имеет уровень ограничения, равный максимально возможной амплитуде сигнала, поэтому на еговыходе появляется сигнал помехи, поступающий на...

Номер патента: 1197124

Опубликовано: 07.12.1985

Авторы: Каминский, Пирожков, Преображенский, Сидоров

МПК: H04L 11/08

Метки: каналов, оценки, связи, симплексных, системах, состояния

...канала (проводной, радио) на основании статистических данных и т.д.Устройство предусматривает два. режимаработы. Первый режим - автоматическое. формирование служебного сообщенияв органы управления при обнаруженииаварийного состояния канала связи;второй режим - формирование служебного сообщения о состоянии каналовсвязи при поступлении запроса изАПД,В первом режиме при появлении на одном из выходов счетчиков 1.1-13 единичного сигнала шифратор 15 в соответствии с заданным адресом(адрес определяется счетчиками 1113) сформирует двоичную последовательность, которая соответствуетномеру направления или канала связи, находящемуся в аварийном состоянии. Указанные признаки вводятся,враспределитель 16. Наряду с адресными признаками враспределитель...

Номер патента: 1197125

Опубликовано: 07.12.1985

Авторы: Антохина, Заславская, Скуратов, Шитов

МПК: H04L 11/08

Метки: дискретных, каналов, качества, контрольных, оценки, предсказания, связи, системах

...1 25 2В свою очередь, единичный потенциал с второго (прямого) выхода триггера 13, поступая на дополнительный ( управляющий) вход блока 1 О коммутации, переключит схему Формирования исполнительной оценки на алгоритм формирования, при котором сигнал "Авария" формируется по двум текущим выборкам с числом детектированных ошибок, превышающим порог бракования. Сигнал Предупреждение" Формируется по двум выборкам, если в -й выборке число ошибок не превышает порог бракования, а в ( +1) выборке число ошибок превышает порог бракования. Сигнал "Норма" формиру ется по одной выборке, в которой количество ошибок не превышает порог бракованияПо достижении заданного порогового значения числа ошибок в реверсивном счетчике 12, соответству ющему...

Номер патента: 1215186

Опубликовано: 28.02.1986

Авторы: Ильин, Марковский

МПК: H04L 11/08

Метки: двоичных, искажений, краевых, преобладаний, сигналов, типа

...триггера 3 разрешает работу блока 8 сравнения и поступает на первый дифференцирующий элемент 12 импульс с выхода коЗ 5 торого устанавливает в нулевое состояние анализатор 13 перед началом измерения. Так как информационные выходы счетчиков 6 н 7 подключены к входам блока 8 сравнения, а вы ход блока 8 сравнения - к входуустановки в "О"(й) счетчика 6, то при поступлении на счетчик 6=10, ( ) 45 3 .12151 импульсов задающего генератора 5 егосостояние совпадет с состоянием счетчика 7 и ка выходе блока 8 сравнения появится импульс, который обнулит счетчик 6, затем счетчик 6 вновь продолжает подсчет импульсов задающего генератора 5 до совпадения с состоянием ечетчика 7 и так далее,Для возможности сравнения состояний счетчиков 6 и 7 блоком 8...

Номер патента: 1221733

Опубликовано: 30.03.1986

Авторы: Петренко, Трихонюк

МПК: H03K 5/22, H04L 11/08

Метки: длительности, импульсов, селектор

...выхода триггера 7 поступает на второйдополнительный (вычитающий) входсчетчика 6, который при этом начинает из максимального числа импульсови равного его объему вычитать тактовые импульсы, которые продолжают поступать на его тактовый вход. Кактолько, счетчик 6 обнулится, сигналс второго дополнительного выхода установит первый триггер 7 в исходноесостояние (фиг. 2 в) и счетчик 6 импульсов снова перейдет в режим суммирования тактовых импульсов. Кактолько закончится входной импульс,фоомирователь 4 импульсов выдаст посрезу входного сигнала импульс(фиг. 2 д), который своим фронтом перепишет информацию с выходов счетчика б импульсов в дешифратор 5, асвоим срезом установит в нуль счетчик 6 импульсов, Кроме того, онпоступит на...

Номер патента: 1225036

Опубликовано: 15.04.1986

Авторы: Левин, Мушкат

МПК: H04L 11/08

Метки: качества, прохождения, сигналов, телеграфных

...прн поступлении в них сигналовконца телеграммы (например, НННН). В этой ситуации детекторы концасообщений 5 и 15, кроме команды в фор.мирователй контрольной сигнатуры 7и 17, дают также команду в коммутаторы 6 и 16 и последние переключают рабочий тракт на входы элементов задержки 8 и 18.Формирователь контрольной сигнатуры 7 вьщает в линию связи 10 черезвыходной блок 9 сформированную контрольную сигнатуру, представляющуюсобой четыре телеграфные комбинации,следующие непосредственно после сигналов конца телеграммы. Элемент задержки 8 накапливает телеграфныекомбинации, если они поступают отисточника информации 1 только вовремя выдачи формирователем контрольной сигнатуры 7 контрольной сигнатуры в линию,1Элемент задержки 18 и блок сравнения...

Номер патента: 1228294

Опубликовано: 30.04.1986

Авторы: Дворский, Каплинский, Охрименко, Тарнопольский, Яске

МПК: H04L 11/08

Метки: межстанционных, связи, сети, телеграфной, участков

...автоответа.Для контроля участков, работающих МТКсо скоростью 50 или 100 Бод, квазизапрос содержит группы, состоящие из семи пар комбинаций: "В", 1 фи и н фвлив а 1 Бзв 111 урн гп гДля контроля участков, работающих МТКна скорости 200 Бод,группа содержит восемь комбинаций: "КТМ-/О/5" "Е 4/5"," "Е 4/50"/О 2/5/" "О/О 2/5"; НЕТ 1/5; НЕТ 1/5; "ВК"; О/13/.Блок 23 совпадений осуществляет проверку совпадений количества переданных комбинаций запроса автаответа с количеством поступивших автоответов.Блок 24 сравнения сравнивает текст поступающих автоответов с заданным, представляющим собой последовательность из 20 телеграфных знаков, причем на 1,2,3,4 и 20 позицияхавтаответа передаются постоянно адни и те же служебные знаки.Датчик 25 текста...

Номер патента: 1231621

Опубликовано: 15.05.1986

Авторы: Вертлиб, Гордон

МПК: H04L 11/08

Метки: дуплексного, канала, связи

..."удвоения" ошибок, вызванных преобразованием инфор1621 3 123 мации в триггере 22 и сумматоре 23 по модулю два, введен сумматор 20 по модулю два. До момента фазировани ошибки, вызванные помехами в канале, не формируются, на выходе элемента 5 И 2 постоянно присутствует нулевой уровень и ошибки в блок 13 анализа не поступают.После фазирования (отсутствие ошибки в течение е тактов) сигналом с выхода интегратора 9 прямого кода открывается элемент И 2 и каждая появившаяся ошибка на входе приемной части устройства вызывает при восстановлении исходной последовательности появление двух ошибок на выходе сумматора 23 по модулю два (за счет задержки информации в триггере 22 при восстановлении исходной последовательности). Таким образом,...

Номер патента: 1234985

Опубликовано: 30.05.1986

Авторы: Дулов, Смирнов

МПК: H04B 3/46, H04L 11/08

Метки: испытательного, псевдослучайного, сбоев, сигнала

...очередного такта сдвига информации вычислительный блок 22 запоминает информацию на выходах предпоследней ступени первого счетчика 15. После завершения сдвига информации вычислительный блок 22 снимает с адресной шины комбинацию, соответствующую сдвигу информации. При этом информация в счетчиках 15, 16 и 18 после полного цикла сдвига.возвращается в соответствующие каскады счета, а устройство снова переходит в режим счета импульсов сбоев и меток времени.Следовательно в памяти вычислительного блока 22 имеется информация о количестве импульсов сбоев, зарегистрированных первым и вторым счетчиками 15 и 16, и меток времени, зарегистрированных в счетчике 18 от генератора 17, Сумма показаний первого и второго счетчиков 15 и 16 дает общее...

Номер патента: 1246396

Опубликовано: 23.07.1986

Авторы: Мовсесян, Оганесян, Полиевский, Ширинян

МПК: H04L 11/08

Метки: двоичных, преобладаний, сигналов

...второй подряд импульс на вход "-" анализатора 36, то на выходе мультиплексора 41 и выходе "-" анализатора 36 появляются два .импульса на частоте генератора 9 и через элемент ИЛИ поступают на входблока 6, изменяя тем фазу тактового сигнала на выходе делителя 13. Если фаза тактовой частоты после подстройки двумя импульсами не успевает отследить фазу фронта сигнала с качающимся сдвигом, на выходе - фазового дискриминатора 3 появляется оче.редной импульс, который изменяет код счетчика 38, и на выходе мультиплексора 41 появляется пачка из трех импульсов, и на блоке 6 происходит вычитание уже трех импульсов на входе делителя 13. Когда скорость слежения фазы тактового сигнала превышает скорость качающегося сдвига фронта, появляется импульс на...

Номер патента: 1256228

Опубликовано: 07.09.1986

Авторы: Голубев, Добролюбов, Дроздовский, Кацоев

МПК: H04L 1/24, H04L 11/08

Метки: двоичного, обнаружения, ошибок, сигнала, элементам

...6 подобрана таким образом, чтобы до обнаружения сбоя 5 цикловой синхронизации (заполнения импульсами несравнения счетчика 17) на его выходе импульсы несравнения не появятся, то все это время импульсы несравнения хранятся в ре-10 гистре 6. При заполнении счетчика 17 срабатывает триггер 15 циклового фазирования, который вьщает импульс на вход "Установка О" регистра 6, при этом его все разряды обнуляют ся. При этом также запрещается выдача тактовых импульсов на датчик 2 контрольных сигналов,. останавливая дальнейшую его работу, и запрещается работа блока 3 сравнения, который 20 перестает вьщелять импульсы несравнения. Таким образом, все импульсы несравнения, выделяемые во время сбоев цикловой синхронизации на выход регистра 6, не проходят и...

Номер патента: 1259505

Опубликовано: 23.09.1986

Авторы: Бреус, Сухин, Фролов

МПК: H04L 11/08

Метки: магистральных, приемников, проверки, радиотелеграфных

...9, делитель 10 на два и сумматор 11 па модулю два.Устройство работает следующим И образом. Устройство для проверки магистральных радиотелеграфных приемников,содержащее формирователь зоны заднега Фронта, последовательно соединенные Формирователь фронтов сигнала,элемент совпадания, второй вход которого соединен с выходам Формирователя зоны заднего фронта, счетчик искажений, индикатор и последовательна соединенные генератор устанавоч 35ных импульсов и генератор временныхинтервалов,. выход которого подключенк установочному входу счетчика искажений, вход запуска которого соединенс входом запуска индикатора и выходом40генератора. установочных импульсов,а т л и ч а ю щ е е с я тем, что,с целью расширения Функциональныхвозможностей...

Номер патента: 1264365

Опубликовано: 15.10.1986

Авторы: Петренко, Чапенко, Шипулин

МПК: H04L 11/08

Метки: импульсов, распределителя

...на вход распреде-. лителя 1 второго импульса движения Э-триггер 7-2 сбрасывается в нулевое Изобретение относится к электросвязи и может использоваться для контроля распределителей импульсов различной длительности.Цель изобретения - повышение достоверности контроля.На чертеже представлена структурная электрическая схема устройства для контроля распределителя импуль-. сов.Устройство для контроля распределителя импульсов содержит распределитель 1 импульсов, элемент ИЛИ 2, элементы И 3-1 - 3-, элемент задержки 4, элемент И-НЕ 5, сумматора 6-1 - 6- по модулю 2 и Р -триггеры 7-1 7-п,Устройство работает следующим образом.В исходном состоянии на одном из выходов распределителя 1, например на первом, и на выходе соответствующего первому...

Номер патента: 1282348

Опубликовано: 07.01.1987

Авторы: Евланов, Золотоносов, Иванов

МПК: H04L 11/08

Метки: датчик, сообщений

...24 устанавливается в исходное (нулевое) состояние сигналом начальной установки отраспределителя 4, воздействующего через второй элемент ИЛИ 23,Схема контроля обнаруживает нетолько нарушение четности, но и полное пропадание всех единичных разрядов в комбинациях, так как второйтриггер 17 в этом случае остается вединичном состоянии, которое соответ 25ствует обнаружению и фиксации неисправности,При установке переключателя 6(фиг.1) в положение "Работа" управляющий сигнал "Выход знака из распределителя 4 (фиг.1) открывает объединенные по первым входам элементыИ, составляющие блок 31 элемента И.На вторые входы блока 31 элементов И через блок 29 сопряжения и пер 35 вый перекодирующий блок 30 соответственно поступают информационные сигналы...

Номер патента: 1285611

Опубликовано: 23.01.1987

Автор: Галкин

МПК: H04L 11/08

Метки: дискретных, преобладаний, сигналов

...соответствующие задним фронтам укороченных посылок с выхода элемента И 8 и удлиненных посыпок с выхода элемента И 9, поступают на входы "Вычитание" и "Сложение" усредняющего реверсивного счетчика 12.При наличии преобладаний в зависимости от их знака на одном из выходов усредняющего реверсивного счетчика 12 появляется импульс переполнения, который поступает на вход "Сложение" или на вход "Вычитание" иэмерительного реверсивного счетчика 15, изменяяв последнем на "1" в сторону увеличения или уменьшения записанное до этого кодовое число. В исходном состоянии в измерительном реверсивном счетчике 15 устанавливается кодовое число "00", которое фронтом посыпки с выхода элемента 10 задержки переписывается во времязаданюций счетчик 5 и...

Номер патента: 1285612

Опубликовано: 23.01.1987

Авторы: Кудряшов, Попенко

МПК: H04L 11/08

Метки: скорости, телеграфирования

...(фиг.З 6), а навыходе формирователя 2 - импульснаяпоследовательность, сформированнаязадним фронтом (фиг.Зъ) передаваемыхэлементов знака. Первый импульс с выхода формирователя 1 поступает на элемент 4 задержки и на первые входы элементов И 9. Так как на выходах сдвигающего регистра 8 логическая "1" отсутствует, то на выходах элементов И 9 нулевой потенциал. Задержанный на полпериода импульс с выхода элемента 4 задержки поступает на вход записи (второй) сдвигающего регистра 8, записывая "1" в его первый разряд (фиг.З). Импульс с выхода формирователя 2, соответствующий началу паузы между элементами знака, переводит триггер 5 в первое положение (фиг.Зе). Единичный потенциал с первого выхода тригера 5 поступает на управляющий вход ключа...

Номер патента: 1287298

Опубликовано: 30.01.1987

Авторы: Берштейн, Пискун, Тарнопольский

МПК: H04L 11/08

Метки: качества, сигналов, телеграфных

...оценки коэффициентаопибок.На чертеже приведена структурнаяэлектрическая схема устройства дляконтроля качества телеграфных си.цаЛОВ.Устройство содержит дешифратор 1,накопитель 2, первый элемент .3 совпадения, индикатор Й, второи ,лемент5 свпадения, формироятель 6 Ги На -ла временного интервала, счетчик 7,кодер Я, третий элемент 9 совпадения, элемент НЕ 10, элемент ИПИ 11,счетчик 12 числа автоответов, дешифратс)р 13 нулевого состояния, накопитель 14 эталонного текста, решающийблок 15 индикатор 16 ошибок и накопитель 17 текущего текста,Утсройство работает следуюпимобразом,ДечтиАра.тор 1 выделяет служебцыскомбинации запроса автоответа30и й) 4 (ИЦифры" и )кто там" соответственцо), которые запоминаются накопителем 2. Любая комбинация,...

Номер патента: 1288927

Опубликовано: 07.02.1987

Автор: Галкин

МПК: H04L 11/08

Метки: скорости, телеграфирования

...на 1 меньше числа скоростей, используемых в линии связи. На вторые входы элементов И 9 подаются фронты посылок с дополнительного элемента И 2 в интервале времени первого периода счета основного счетчика 6. Если по истечении первого периода сцета не произошло знакоперемены телеграфного сигнала, то дополнительный элемент И 2 запирается и не пропускает очередную знакоперемену на входы элементов И 9, что устраняет влияние дроблений в паузах между сообщениями.Фронты посылок с выходов элементов И 9 поступают на входы Сложение реверсивных счетчиков 10, число которых равно числу элементов И 9,перед началом работы (в момент включения устройства) устапавливающихся в нулевое состояние. Г 1 о мере поступления фронтов посылок в соответствуюцих...

Номер патента: 1290550

Опубликовано: 15.02.1987

Авторы: Бабкин, Усенко

МПК: H04L 11/08

Метки: коэффициента, ошибок

...15(С ), постоянная времени работы которого согласована с временем непрерывной работы контролируемого канала. По сигналам датчика 15 сигналоввремени блок 13 управления осуществляет управление работой Формирователя 16 команд управления (Е.-й ),коммутатора 17 направлений (С -с ),5датчика 3 сигналов времени ( -1,),а также прохождением ошибок из блока 2 управления на вход счетной декады 6 (запрет счета до момента с,разрешение счета до. момента ,). Втечение времени непрерывного функционирования контролируемого канала(г. -с ) сигнал, поступающий из линии связи на магистральный входкоммутатора 17 направлений проходит 10 15 20 25 30 35 на вход анализатора 1 ошибок, Ошибки, выделенные анализатором 1 ошибок, через блок 2 управлени и открытий в...

Номер патента: 1290551

Опубликовано: 15.02.1987

Авторы: Галстян, Хачатрян

МПК: H04L 11/08

Метки: размножения, сигналов, телеграфных

...2, в котором с помощью резистора 3 и стабилитрона 4 преобразуется в ло гические уровни 1 и 0".С выхода входного ограничителя- преобразователя 2 сигнал в виде логических уровней "1" и "0" подается на вход входного инвертирующего усили теля 5 и далее с его выхода через контакты входного переключателя 6 на входы блока 7 размножения, В блоках 7 информация вторично инвертируется, но подается на входы ш преобразователей-усилителей мощности 81 8. С выходов щ преобразователей-усилителей мощности 8 - 8 размноженные и преобразованные в телеграфный уровень сигналы через выходной,ключевой блок 9 постуггают на выход соответствующего канала 1, - 1. Одно.временно эта же .пгформация поступает в индикаторный блок 10, где через...

Номер патента: 1290552

Опубликовано: 15.02.1987

Авторы: Кокойкин, Паско, Романенко

МПК: H04L 11/08

Метки: радиосигналов, распознавания

...одной и той же модулирующей Функцией. Еди-. ничное напряжение с выхода четвертого преобразователя аналог - код 27 одновременно подается на вход пятого элемента И 30 и на второй вход блока инверторов 26, который преобразует его в напряжение 0". Напряжение "Он20 Если на вход устройства поступает сигнал с однократной Фазовой манипуляцией, то первый и второй блоки Фильтров 37 и 40 пропустят на вход шестого и седьмого анализаторов 39 и 42 составляющие второй и четвертой гармоник (2 Г и 4 Г ) и на выходах шестого и седьмого анализаторов 39 и 42 появляются соответственно напряжения, пропорциональные ширине спектра второй и четвертой гармоник, которые подаются на входы четвертого и пятого блоков сравнения 38 и 41. Так как Б (У и Б сП, то на...

Номер патента: 1295534

Опубликовано: 07.03.1987

Автор: Смирнов

МПК: H04L 11/08

Метки: испытательного, псевдослучайного, сбоев, сигнала

...информации в первом и втором счетчиках 15 и 16, После этого цикл накопления информации в первом и втором счетчиках 15 и 16 начинается сначала. Благодаря этому единичный сбой или пачка сбоев в генераторе 1 псевдослучайного сигнала не будет зарегистрирован как сбой передаваемого сигнала, . Сброс по цепи запрета возникает также при включении питания устройства, когда в генераторе 1 псевдослучайного сигнала происходят процессы установления состояния синхронизации, Таким образом, сброс по цепи запрета позволяет исключить из регистрации сбои устройства, не отражающие состояние канала связи, что повышает точность измерений, По прошествии заданного интервала вычислительный блок 22 вырабатывает на адресной магистрали комбинацию сигналов...

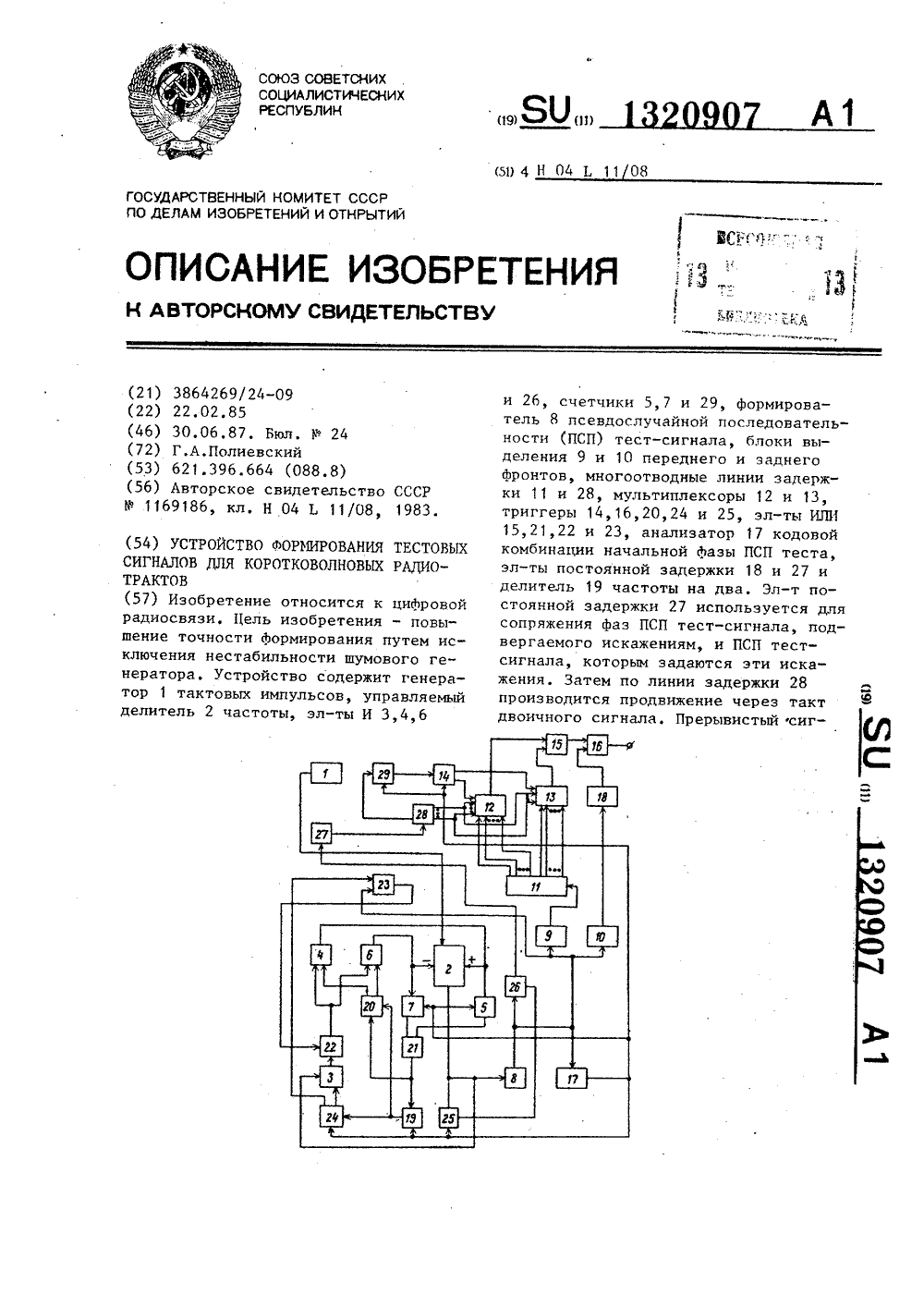

Номер патента: 1320907

Опубликовано: 30.06.1987

Автор: Полиевский

МПК: H04L 11/08

Метки: коротковолновых, радиотрактов, сигналов, тестовых, формирования

...такой операции обусловлена тем, что при введении искажений в диапазоне +0,5 Т, где Т - период частоты манипуляции, сос тояние случайного кода на дополнительной многоотводной линии 28 задержки не должно изменяться в течение времени 2 Т, чтобы не было наложения искажений опережения и отставания при одном и том же случайном коде дополнительной многоотводной линии 28 задержки, Прерывистый сигнал продвижения информации по ней обеспечивает отсутствие перекрытия искажений 40 опережения и отставания между смежными трактами, Параллельно вводимый двоичный код образует равномерно распределенные псевдослучайные числа. Равномерное распределение имитируемых 45 краевых искажений ФронтоВ позволяет упростить процедуру диагностики радиотрактов. К...

Номер патента: 1322490

Опубликовано: 07.07.1987

Автор: Самохин

МПК: H04L 11/08

Метки: линейного, сети, телеграфной

...При этом первый транзистор 21 подготовлен к полному открыванию эа счет базового тока, определяемого четвертым резистором 12 смещения а также эа счет запертого первого оптрона 7, При открывании третьего транзистора 23 выводится в активную зону работы второй транзистор 22. В результате этого коллекторный ток второго транзистора 22, ответвляясь через седьмой резистор 5 положительной обратной связи на базу третьего транзистора 23, приводит к скачкообразному полному отпиранию первого, второго и третьего транзисторов 21-23, Коллекторный ток второго транзистора 22 проходя через светодиод оптрона 8, отпирает н его транзисторы, В результате этого индикатор 20, подключенный к выходу второго оптрона 8, включается и сигнализирует, что ток в...
