Имитатор атмосферных помех

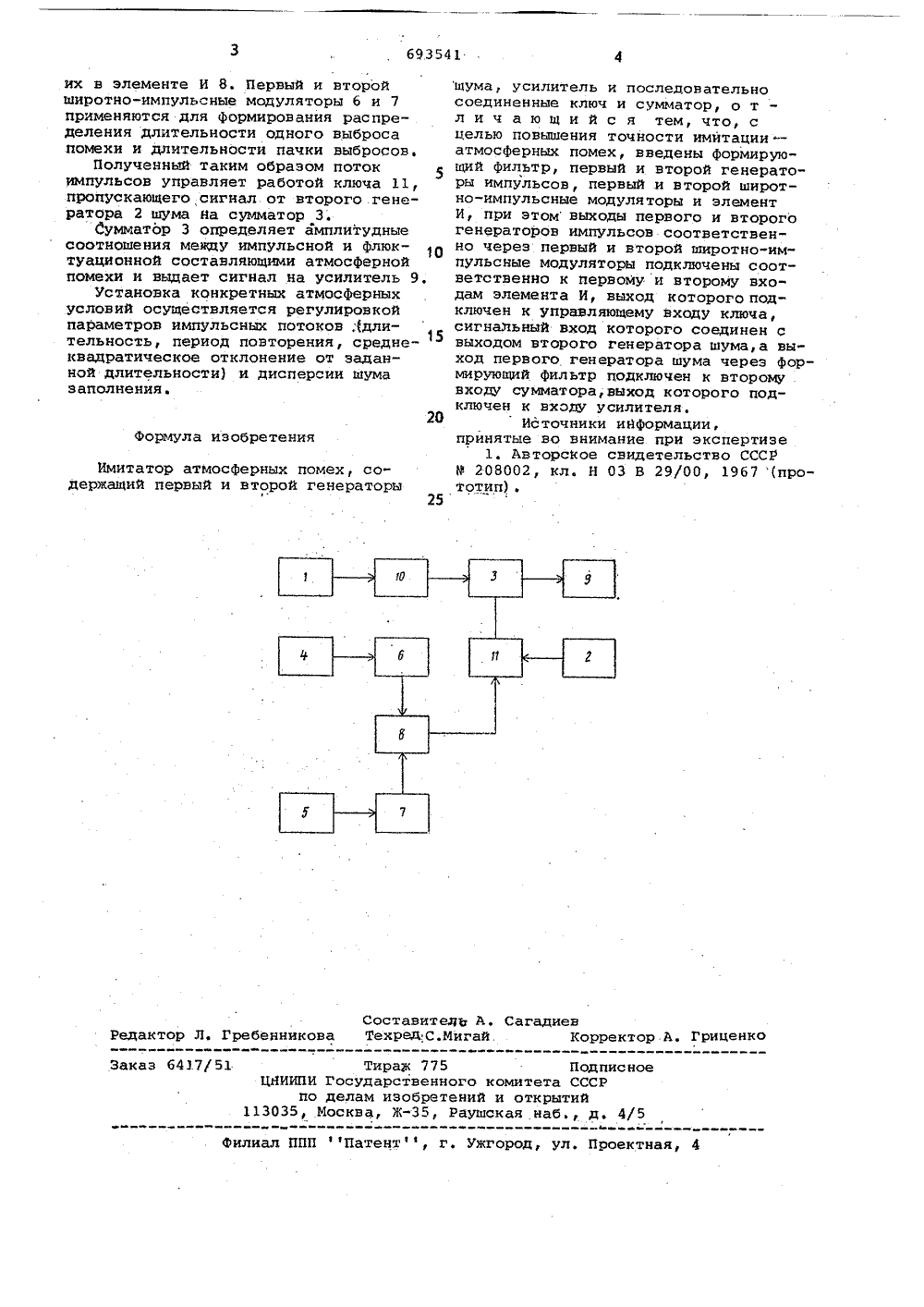

патен нс те ичесная ОПИ ИЗОБ к ьвтовск Союз Советских Социалистических Республик) Заяв присоединение3) Приоритет Н 04 В 17/00 Н 04 В 29/00 Государственный комитет СССР по делам изобретений н открытий.8(088.8) ое Дата опуб 2) Авторы ИЗОбрЕтЕния А Е, Георгиевский агин дена ТРУдового Красного знамени кий институт им. С, М. Кирова льскн итехн 1) Заявите 54) ИМИТАТОР АТМОСФЕРНЫХ ПОМЕ радиотех я при ис- помехозаИзвестен имитатор атмосферных помех, содержащий первый и второй генераторы шума, усилитель и последовательно соединенные ключ и сумматор113,Однако известный имитатор не позволяет смоделировать реальные спектральные и временные характеристикиатмосферного радиоизлучения.Цель изобретения - повышение точности имитации атмосферных помех, 5Для этого в иьштатор атмосферныхпомех, содержащий первый и второйгенераторы шума, усилитель и последовательно соедийенные ключ и сумматор, введены формирующий фильтр, 2 Опервый и второй генераторы импульсов,первый и второй широтно-импульсныемодуляторы и элемент И, при этомвыходы пеРвого и втоРого генеРаторов 25импульсов, соответственно через первый и второй широтно-импульсныемодуляторы подключены соответственнок первому и второму входам элементаИ, выход которого подключен к управляющему входу ключа, сигнальный вход Уь Изобретение относится нике и может использовать пытаник радиоустройств на щищенность,которого соединен с выходом второгогенератора шума, а выход первого генератора шума через формирующийфильтр подключен к второму входу сумматора, выход которого подключен квходу усилителя,На чертеже приведена структурнаяэлектрическая схема предложенногоимитатора.Имитатор атмосферных помех содержит первый и второй генераторы 1 и2 шума, сумматор З,первый и второй генераторы 4 и 5 импульсов, первый и второй широтно-импульсные модуляторы ьи 7, элемент И 8, усилитель 9, фор"мирующий фильтр 10 и ключ 11.Имитатор атмосферных помех работает следующим образом.Сигнал от первого генератора 1 шма с нормальным законом распределения амплитуд и равномерной спектралной плотностью поступает на формирующий фильтр 10, моделирующий спектральные характеристики Флюктуационной составляющей (Фона),Импульсная составляющая атмосферной помехи формируется из двух пуассоновых потоков импульсов, получаемых от первого и второго генераторов4 и 5 импульсов путем перемножения69.3 54 1 Формула изобретения Составитедь А. Сагадиевктор Л. Гребенникова Техред;С.Мигай. Корректор А. Гриценко Под омитета СС и открытий кая наб.,Тираж 775 ЦЯИИПИ Государственного по делам изобретени 3035, Москва, Ж, Раушаказ 6417/ н 4/5 илиад ППП фПатент, г. Ужгород роектная,их в элементе И 8. Первый и второй широтно-импульсные модуляторы б и 7 применяются для Формирования распределения длительности одного выброса помехи и длительности пачки выбросов.Полученный таким образом поток импульсов управляет работой ключа 11, пропускающего сигнал от второго. генератора 2 шума на сумматор 3.Сумматор 3 определяет амплитудные соотношения меиду импульсной и флюктуационной составляющими атмосферной помехи и выдает сигнал на усилитель 9,установка конкретных атмосферных условий осуществляется регулировкой параметров импульсных потоков Адлительность, период повторения, средне- квадратическое отклонение от заданной длительности) и дисперсии шума заполнения. Имитатор атмосферных помех, содержащий первый и второй генераторы25 шума, усилитель и последовательносоединенные ключ и сумматор, о тл и ч а ю щ и й с я тем, что, сцелью повышения точности имитации -атмосферных помех, введены формирующий фильтр, первый и второй генераторы импульсов, первый и второй широтно-импульсные модуляторы и элементИ, при этом выходы первого и второгогенераторов импульсов соответственно через первый и второй широтно-импульсные модуляторы подключены соответственно к первому и второму входам элемента И, выход которого подключен к управляющему входу ключа,сигнальный вход которого соединен свыходом второго генератора шума,а выход первого генератора шума через Формирующий фильтр подключен к второмувходу сумматора, выход которого подключен к входу усилителя,Источники ийформации,принятые во внимание при экспертизе1. АвторсКое свидетельство СССРР 208002, кл. Н 03 В 29/00, 1967 (прототип) .
