Шостацкий

Номер патента: 1732496

Опубликовано: 07.05.1992

Авторы: Кованько, Кручинецкий, Палочкин, Харитонов, Шостацкий

МПК: H04N 9/07, H04N 9/30

Метки: камера, телевизионная, цветная

...второго коммутатора 10, на вход синхронизации которого подается меандр с частотой 1 стр./2, На выходе коммутатора 10 текущий сигнал в виде суммы восьми окружающих элементов появится (как и необходимо) только в нечетных строках. Для исключения известных отсчетов яркости, о которых уже есть информация, сигнал с выхода второго коммутатора 10 подается на сигнальный вход блока выборки ячеек Я и В 13, на вход синхронизации которого поданы импульсы по фиг. 2 и с синхрогенератора 8 для выборки Сигналов цветных элементов.Восстановленная яркостная информация о недостающем элементе яркости, закрытом цветной ячейкой, подается на вход сумматора 6, на другой вход которого подан сигнал четных (прозрачных) строк с первого коммутатора 5, на сигнальный...

Номер патента: 1649576

Опубликовано: 15.05.1991

Авторы: Горячев, Харитонов, Шостацкий

МПК: G06K 11/00

Метки: ввода, изображений, цветных

...ВЧ составляющих приводит к тому, что в выходных сигналах устройства они будут вообще утеряны. Это обуславливает появление амплитудных искажений, которые на введенном иэображении проявляются в виде размытых границ и, в частности, расфокусировке мелких деталей. Из-за ослабления амплитуды этих гармоник и недостаточного ослабления мешающего сигнала снижается отношение сигнал/шум в вводимом изображении.Для уменьшения амплитудных искажений в выходных ведеосигналах устройства после подготовки объекта наблюдения к вводу, оператор подает команду с блока задания режимов работы 5, по которой устройство переводится в режим проверки размаха ВЧ компонент видеосигнала на максимум, При этом. в блоке 12 кодирования формируется код, определяющий...

Номер патента: 1603540

Опубликовано: 30.10.1990

Авторы: Громов, Грудзинский, Кованько, Межов, Шостацкий

МПК: H04N 7/18

Метки: изображения, передачи, приема, сигнала

...занимает полосу частот 0,5 МГц. На приемной стороне принимаемый сигнал подается на вход второго блока 5 кадровой памяти и на вход детектора движения1 О. На второй вход детектора 1 О-из блока 5 подается сигнал предыдущего кара, С первого выхода блока 5 сигнал подается на вход интерполятора б, два выхода которого подключены к соответствующим сигнальным входам коммутатора 7.Выходной сигнал Ьц в детекторе 10 движения, представляющий собой модуль разности входных сигналов вычитателя, подается на компаратор, где сравнивается с некоторым заранее установленным пороговым сигналом цн Если й цц (что означает отсутстИвие в изображении движущихся деталей), то выходной сигнал детектора 10 дви" ження через блок 11 одноразрядной кадровой памяти так...

Номер патента: 1596488

Опубликовано: 30.09.1990

Авторы: Громов, Грудзинский, Кованько, Межов, Шостацкий

МПК: H04N 7/18

Метки: изображения, передачи, приема, сигнала

...на компаратор, где сравнивается с некоторым заранее установлен 5 ным пороговым сигналом Б . Если Ж с Б (что означает отсутствие в изображении движущихся деталей) то выходной сигнал детектора 6 движения, проходя через блок 7 одноразрядной кадровой памяти, так воздействует на первый коммутатор 5, что видеосигнал, считываемый из блока 4, без изменения проходит на выход первого ком:утатора 5, Если ДП 7 Б (что означает наличие движущихся деталей в изображении), то к видеосигналу на выходе коммутатора 5 добавляется сигнал, указывающий на наличие движущихся деталей изображения. Скорость считы вания инФормации из блока 4 в два раза выше скорости записи.На приемной стороне входной сигнал записывается во второй блок 8 кадровой памяти, а со...

Номер патента: 1406820

Опубликовано: 30.06.1988

Авторы: Меренков, Николаев, Шостацкий

МПК: H04N 5/14

Метки: интерполяции, сигнала, телевизионного, цифрового

...и элемента ИЛИ 16,Восстановление пропущенного отсчета.Х выполняется с помощью формирователя 17, который в соответствии с управляющим сигналом, следующим с частотой дискретизации с формирователя 19, передает на выход устройства через регистр 18 записи числа в течение первого полупериода дискретизации с = Т/2 сигнал с второго выхода линии 1 задержки, соответствующего отсчету С, а в тече - ние следующего полупериода С = Т/2- сигнал с выхода коммутатора 9. После выполнения интерполяции отсчета Х частота следования отсчетов в сигнале изображения возрастает в два раза по сравнению с входным сигналом, В результате исходная шахматная структура дискретизации (фиг.2 а) преобразуется в ортогональную структуру. формирование частоты...

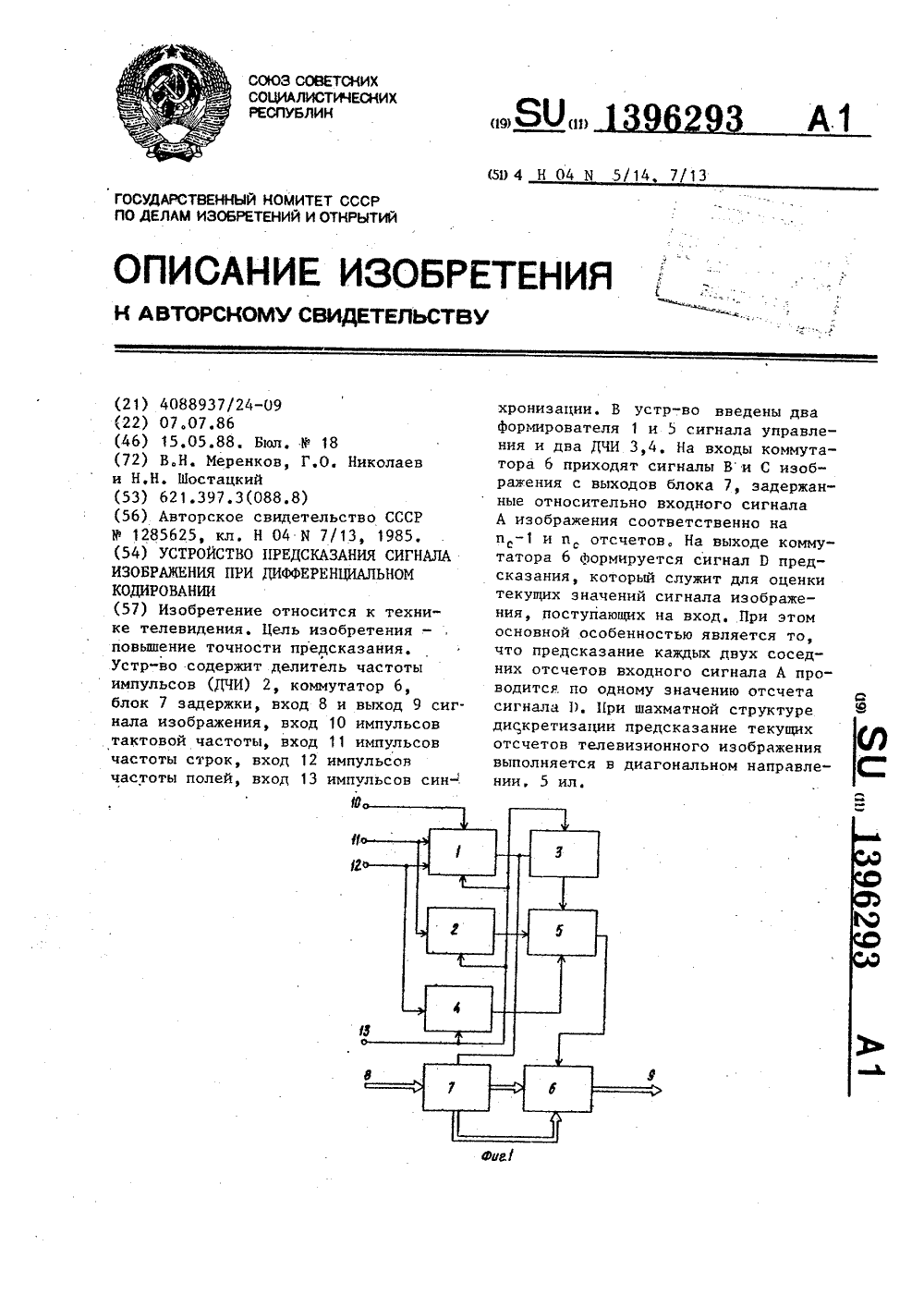

Номер патента: 1396293

Опубликовано: 15.05.1988

Авторы: Меренков, Николаев, Шостацкий

МПК: H04N 7/32, H04N 7/34

Метки: дифференциальном, изображения, кодировании, предсказания, сигнала

...5 сигнала управ 55ления (Аиг, 5 б), Для получения требуемого управляющего сигнала, определяющего режим переключения коммутатора 6, на входы второго формирователя 5 поданы деленные на четыре впервом делителе 2 импульсы частотыстрок (Аиг. 5 в) и деленные на двав третьем делителе 4 импульсы частоты полей (Аиг. 5 г), Для обеспечениясинхронности работы первого формирователя 1 и первого, второго и третьего делителей 2, 3 и 4 на их установочные входы поступают импульсы синхронизации, которые устанавливают всеуказанные блоки один раз за телевизионный кадр в исходное положение.В результате коммутации фазысигнала (фиг. 5 в) на 180 через каждые две строки и от поля к полю навыходе второго формирователя 5 образуется сигнал (фиг. 5 д),...

Номер патента: 1394441

Опубликовано: 07.05.1988

Авторы: Каменев, Ряхин, Шостацкий

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, связи

...передатчиков 3 и 4, с выходов которых ЭО через тройниковый соединитель 1 оптический сигнап подается на один из входов блока 6, Сигнал с оптического передатчика 4 через тройниковый соединитель 2 подается на другой вход блока 6, на этот же вход поступает сигнал, приходящий из оптического тракта, врезультате на этот вход подается сумма двух сигналов. В блоке 6 происходят подавление передаваемого сиг нала и усиление принятого сигнала в усилителе 7. Ввиду того, что оптические передатчики 3 и 4 и тройниковые соединители 1 И 2 имеют разброс по,техническим характеристикам полноговычитания передаваемого сигнала неудается. Для окончательного формиро"вания принимаемого сигнала служитблок 8, в котором формируются импульсы по уровням из...

Номер патента: 1347194

Опубликовано: 23.10.1987

Авторы: Клевцов, Куликов, Лебедев, Полочкин, Шостацкий

МПК: H04N 5/228

Метки: автоматической, зарядовой, камеры, матрице, приборов, регулировки, связью, телевизионной, чувствительности

...хода по кадру происходит накопление заряда в секции накопления, а иэ секции хранения заряд во время строчных гасящих импульсов строка за строкой сдвигается в выходной горизонтальный регистр, Иэ выходного регистра в течение прямого хода строчных гасящих.импульсов заряды последовательно выводятся через выходное устройство на выход усилителя 2 напряжения. Усиленный сигнал изображения детектируется пиковым детектором 3, Постоянное напряжение, пропорциональное размаху сигнала на входе усилителя 2 напряжения, поступает на вход широтно-импульсного модулятора 4 и изменяет длительность его импульса в пределах длительности одного кадра, Этот изменяющийся импульс поступает на вход управления формирователя 5, где замешивается в импульсные...

Номер патента: 1285625

Опубликовано: 23.01.1987

Авторы: Меренков, Николаев, Шостацкий

МПК: H04N 7/24, H04N 7/38

Метки: дифференциальной, импульсно-кодовой, модуляцией, передачи, сигнала, телевизионного

...на входе квантователя 2, которые превьппают диапазон.изменения шкалы квантования. Этообусловливает возникновение искажений в восстановленном сигнале изображения на приемной стороне при передаче резких перепадов яркости ввиде заметного искажения их четкости. Для устранения искажений такого вида в предлагаемом устройстве используется свойство зрения восстанавливать целостный перепад яркости при распаде его на отдельные элементы: искаженные помехой и кодированные без искажений.С этой целью на передающей и приемной сторонах осуществляется коммутация способа предсказания те.- кущего отсчета сигнала изображения от строки к строке. Для обеспечения такого режима работы на передающей стороне используются второй элемент 6 задержки (на...

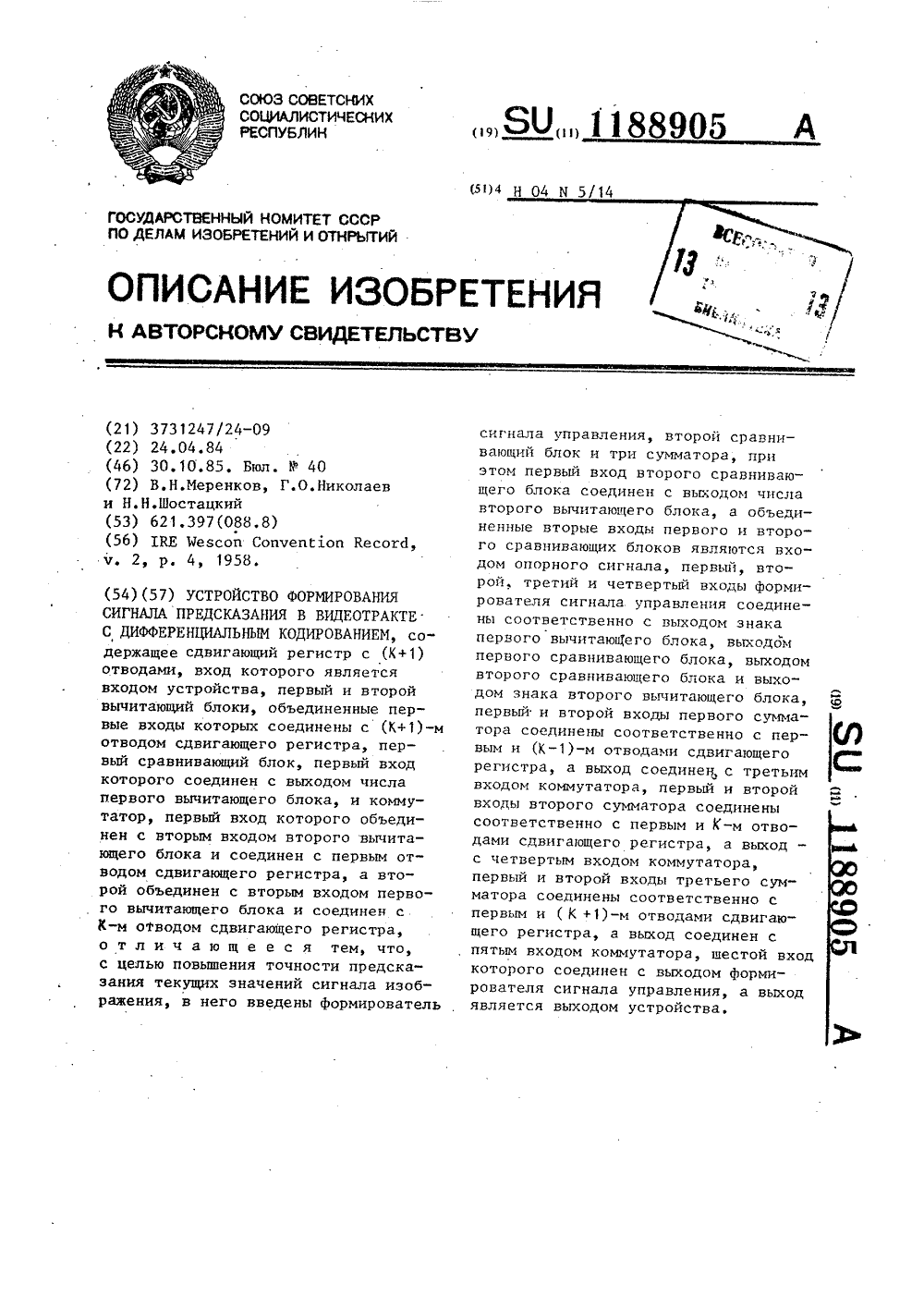

Номер патента: 1188905

Опубликовано: 30.10.1985

Авторы: Меренков, Николаев, Шостацкий

МПК: H04N 5/14

Метки: видеотракте, дифференциальным, кодированием, предсказания, сигнала, формирования

...вход сдвигающего регистра 1подаются отсчеты сигнала изображения, представленные в виде параллельного восьмиразр,.;": "о двоичногокода. На. Фиг, 3 показан локальныйучасток изображения, где Х - текущий предсказываемый элемент, присутствующий на выходе сдвигающего регистра 1, С первого, (К - 1) и К -гоотводов сдвигающего регистра 1 иего выхода снимаются значения отсчетов, задержанные относительновхода, соответственно на один тактэлемент А, (К) тактов - элемент 2,1 тактов - элемент С и (К+1) тактов - элемент З, К тактов - эле мент С и (1+1) тактов. - элемент Ь(фиг. 3),Формированию сигнала предсказания на выходе предлагаемого устройства предшествует операция обнаружения структуры участка изображенияс использованием элементов , В и...

Номер патента: 1040625

Опубликовано: 07.09.1983

Авторы: Мурджикнели, Шостацкий

МПК: H04N 9/40

Метки: телевидения, цветного

...а на управляющий. первый ЦАП 22 сигнала яркости, ревход второго коммутатора поданыгистр сдвига 23, пятый коммутато 24имп льсы чу частоты строк, вводится на двух сигналов на одно направление,коммутаторпередающей стороне последовательно, декодер 25 цветоразностных сигналов,соединенные цифровой фильтр нижних З 0 второй коммутатор 26 одного сигналачастот и первый блок запрета, вклю-. на два направления, второй ЦАП 27,.ченные между выходом первого АЦПтретий ЦАП 28,и втои первым входом третьего коммутатора, Система цветного телевидени б -рой блок запрета, включенный . тает следующим образом.я ра омежду выходом первого коммутатора; З 5 Из полученных в Фот эли входом коде а вето ных в отоэлектрическомра цветораэностных . преобразователе 1...

Номер патента: 809657

Опубликовано: 28.02.1981

Авторы: Меренков, Шепель, Шостацкий

МПК: H04N 5/19

Метки: подавления, сигнале, телевизионном, шумовв

...1К в первом умножителе 1 и подается,на другой вход сумматора 3.В зависимости от скорости изменения яркости на движущихся участкахизображения устанавливается значениекоэффициента К. Это достигается с помощью так называемого детектора движения, предстайдяющего собой последовательно включенные блок вычитания7, первый пороговый блок 6 и первыйшиФратор 5. При меньших значенияхкоэффициента К степень подавленияшумов в ТВ сигнале увеличивается, ноодновременно растут искажения движущихся объектов из-за большого времени накопления, Поэтому в блокевычитания 7 происходит выделение движущихся деталей изображения, а впервом пороговом блоке 6 и первомшифраторе 5 в зависимости от скорости движения устанавливается коэффициент К.Уменьшение значения...

Номер патента: 794774

Опубликовано: 07.01.1981

Авторы: Меренков, Николаев, Шостацкий

МПК: H04N 7/18

Метки: передачи, телевизионногосигнала

...значениях коэффициента передачи петли обратной связи растут искажения видеосигнала. При коэффициенте умножения, равном 0,94 - 0,97 (при практической реали,- зации, например 31/32), нет заметного воздействия на качество восстановленного изображения, но при этом устраняются только ошибки, возникающие в младших разрядах восстановленного видеосигнала.Искажения, имеющие большие значения яркости и соответствующие ошибки в старших разрядах восстановленного видеосигнала, подавляются неэффективно, Для устранения такого рода искажений в предлагаемой системе используется фактор сильной корреляционной связи соседних элементов изображения, Для этого каждая строка разбивается на блоки, содержащие определенное количество элементов изображения....

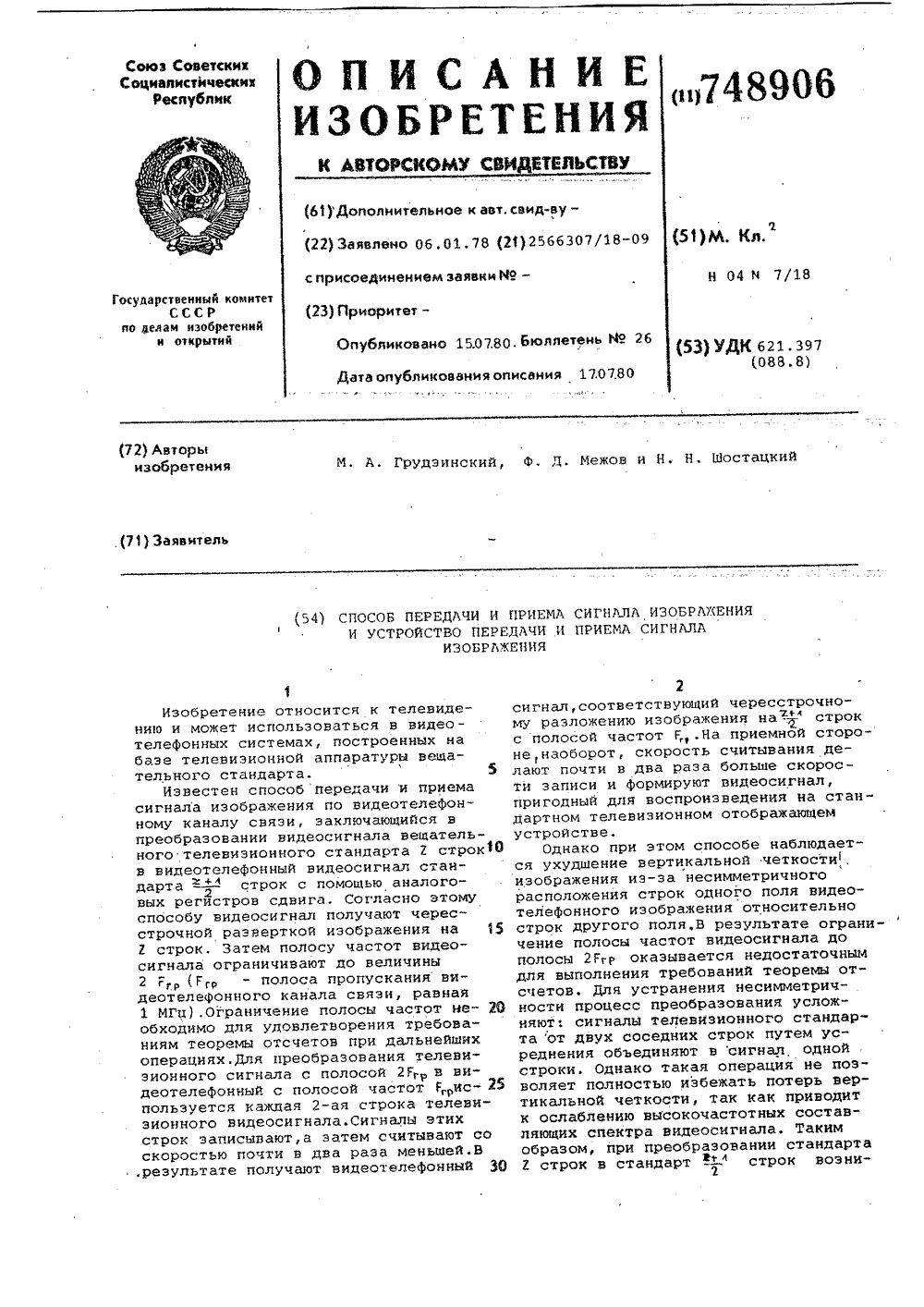

Номер патента: 748906

Опубликовано: 15.07.1980

Авторы: Грудзинский, Межов, Шостацкий

МПК: H04N 7/18

Метки: изображения, передачи, приема, сигнала

...на вхоц делителя 4 частоты (625:1), исключают каждый 625 импульс. Это приводит к тому, что каждое телевизионное поле удлиняется на половину строки (до 313 строк) и строки четных полей совмещаются со строками нечетных полей. Полосу частот полученного таким образом. видеосигнала ограничивают до величины 2 МГц. Преобразование видеосигнала с полосой частот 2 ИГц в ви-деосигнал с полосой частот 1 ИГц осуществляют обычным чересточечным перемежением, которое производят так, что 20 получается растр, участок которого изображен на фиг. 2, Буквой а обозначены элементы изображения, содержащиеся в нечетных полях, а буквой 8 - элементы изображения четных полей. 25 В результате чересточечного перемежения спектр видеосигнала оказывается...
