H04B 1/10 — средства для ограничения или подавления шумов и помех в приемнике

Номер патента: 1453601

Опубликовано: 23.01.1989

Авторы: Гурдус, Колкова, Юдин

МПК: H04B 1/10, H04L 27/02

Метки: адаптивное, поиска, сигнала, широкополосного

...Т, задаваемые сигналами, поступаюп.ими на формирователь 16 с первого дешифратора 32 и продолжается до тех пор, пока выходной сигнал БВМС 5 превышает порог ПБ 6, Ко.:да выходной сигнал БВМС 5 становится нчже порога, что свидетельствует о компенсации помехи, на выходе ПБ 6 появляется сигал, являющийся командой для продолжения сканирования области неопределенности. Этот сигнал поступает также на формирователь 16. При этом прекращается уве.личение амплитуды компенсирующего сигнала. Если при дальнейшем сканировании области неопределенности сигнал на выходе БВМС 5 превысит порог ПБ 6 и окажется больше предшествующего уровня сигнала. зафиксированного ПД 31, произойдет формирование нового сигнала на выходе дополнительного дешифратора 9,...

Номер патента: 1457167

Опубликовано: 07.02.1989

Авторы: Венскаускас, Крестьянинов, Манякин, Шульц

МПК: H04B 1/10

Метки: канала, подавления, помехи, соседнего

...5, который выделяет манипуляционное напряжение помех. Регенерированная несущая помехи с постоянной амплитудой с выхода регенератора14 подается на перемножитель 18, надругой вход которого подается напряжение помехи с выхода полосовогофильтра 16. Напряжение с выхода перемножителя 18 подается на фильтр 19,который выделяет огибающую замиранийпомехи. Частота среза фильтра 19 выбирается ниже самой низкочастотнойсоставляющей помехи . Этим на его выходе обеспечивается йолное подавлениесоставляющих помехи и полезного сиг"нала, проходящих на выход перемножителя 18, Напряжение с выхода фильтра19 подается на перемножитель 17,на другой вход которого подается напряжение регенерированной несущей по-.мехи, Таким образом, на выходе полосового...

Номер патента: 1467756

Опубликовано: 23.03.1989

Авторы: Андреенко, Дятлов, Макаров, Удалов

МПК: H04B 1/10

Метки: импульсных, радиосигналов, распознавания

...1 задержки и смещенный по частоте в третьемперемножителе 8 и первом полосовом фильтре 3 на разностную частоту ор, равную частотегенератора 5;Ьф(т) - фаза нормированной автокорреляционной функции /(1), при 2Тогда отклик на выходе линейного детектора 7 и третьего интегратора 20 имеет вид2У=ог,(т),где о - дисперсия процесса У(1).Аналогично на выходе блока 15 вычисления модуля после квадратурной обработкив первом 2 и втором 4 перемножителях, первом3 и втором 17 интеграторах и первом 14и втором 18 квадраторах получают2= о г,(т)гщ,(т),21 О где г(т) - нормированная автокорреляционная функция, характеризующая внутриимпульсную частотную модуляцию.На выходе блока 19 вычитания имеют7 з=2 - У=о,г(т) 1 - г(т.Если обозначить через (/р и (/пороговые...

Номер патента: 1469555

Опубликовано: 30.03.1989

Авторы: Варыгин, Кловский

МПК: H04B 1/10

Метки: импульсной, канала, оценки, характеристики

...информационному сигналу, образуется нулевой потенциал за счет случайного характера передаваемой информации.Таким образом, на выходах нескольких расположенных рядом сумматоров 1 О образуются оценки отсчетов импульсной характеристики канала. Количество ненулевых отсчетов (т.е.длительность) импульсной характеристики канала может быть различнойдля каждого конкретного канала.Поскольку импульсная характеристика канала может начинаться с любого из выходов линии 1 задержки, тоанализируются отсчеты с выхода каждого из сумматоров 10. Отсчеты с выходов сумматоров 10 через делители 12 напряжения подаются на умножители 5, где возводятся в квадрат. Квадраты отсчетов с выхода каждого умножителя 5 подаются на соответствующий сумматор 4, С...

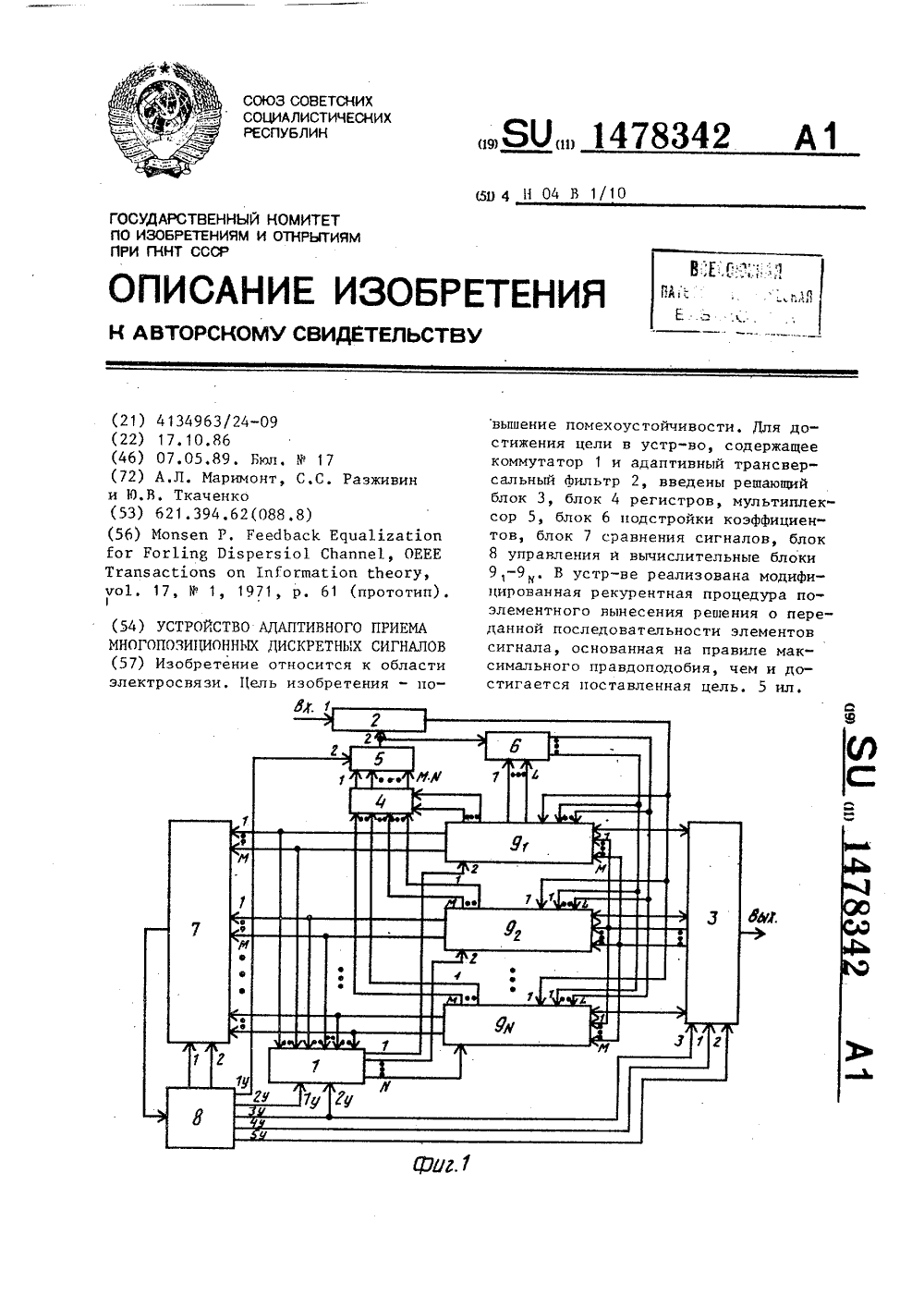

Номер патента: 1478342

Опубликовано: 07.05.1989

Авторы: Маримонт, Разживин, Ткаченко

МПК: H04B 1/10

Метки: адаптивного, дискретных, многопозиционных, приема, сигналов

...реша ющего блока 3, Перепись предварительных решений в обратном порядке изрегистров 11 сдвига в И вычислительных блоков с одновременной их сортировкой в порядке возрастания метрикосуществляется с помощью первогокоммутатора 10, по мере поступленияуправляющих сигналов на входы решающего блока 3. При этом первый коммутатор 10 по управляющему сигналуна втором входе решающего блока 3 50 проключает выход регистра 11 сдвига,соответствующего текущей .найценнойметрике, на вход очередного вычислительного блока 9 по управляющему сиг калу на третьем входе решающего блока, В результате, в конце каждого акта обработки И вычислительных блоков 9 содержат предварительные реше 5 147834Т(т) - метрика, соответствующая гп-му 2 6ния и соответствующие им...

Номер патента: 1478343

Опубликовано: 07.05.1989

Автор: Гармонов

МПК: H04B 1/10

Метки: подавления, помех, приеме, сигнала, узкополосных, широкополосного

...поэтому приращение напряжения на выходе блока 2 приводит к одинаковому изменению их коэффициентов передачи, Предположим, что произведение коэффициентов передачи полосового фильтра 1 и ограничителя 7 равно единице (что не принципиально), Тогда коэффициент передачи канала 3 раненК = К К: ( )2В 6 И 5ПВх 5 хт.е, автоматически устанавливается обратно пропорциональным квадрату напряжения (мощности) сигнала н канале, что является оптимальным.Управляющие сигналы с выходов блоков 2 поступают на входы блока 8. Максимальный из этих сигналов с выхода блока 8 поступает на управляющий вход усилителя 9. Благодаря этому поддерживается постоянным уровень сигнала на входе усилителя 5 в канале 3 с минимальным уровнем помех.Причем параметры...

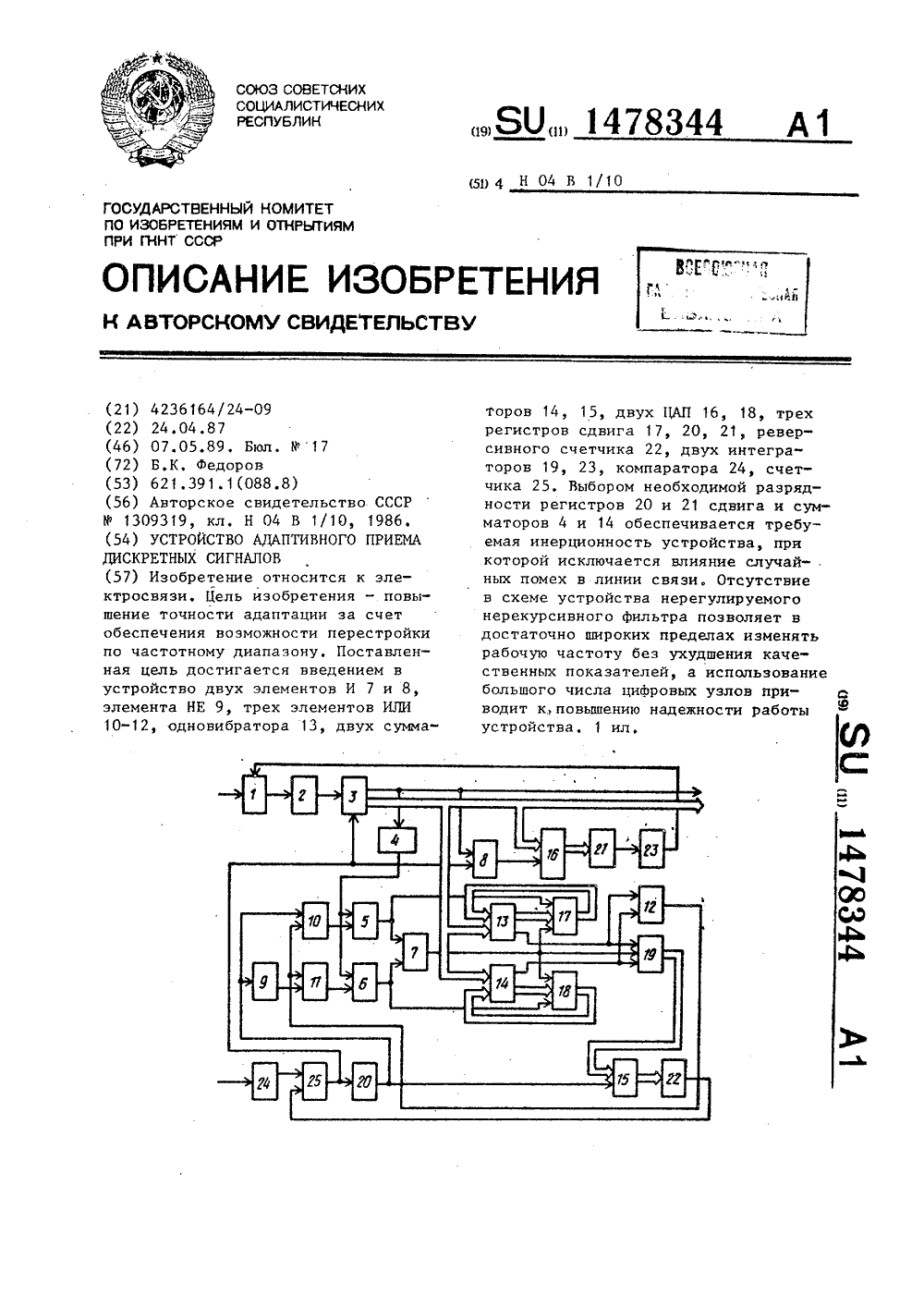

Номер патента: 1478344

Опубликовано: 07.05.1989

Автор: Федоров

МПК: H04B 1/10

Метки: адаптивного, дискретных, приема, сигналов

...гистр (20 или 21) сдвига заносится результат сложения текущего значения полученной амплитуды с результатом предыдущего сложения, хранящемся в регистрах (20 или 21) сдвига. Суммирование чисел осуществляется соответ" ственно в первом 4 и втором 14 сумматорах. Во втором регистре 20 сдвига14 78344 4 хранятся результаты сложения, полученные при положительных сдвигах момента срабатывания комнаратора 24(что соответствует наличию логичес- .кой "1" на выходе счетчика 25), ав третьем регистре 21 сдвига - результаты сложения при логической"0" на выходе счетчика 25.3В процессе работы устройства вовтором 20 и третьем 21 регистрах, сдвига будут накапливаться числа дотех пор, пока непроизойдет переполнения одного из сумматоров 4 или 14.В.этом...

Номер патента: 1480132

Опубликовано: 15.05.1989

Авторы: Афанасьев, Попов

МПК: H04B 1/10

Метки: амплитудной, модуляции, паразитной, подавления, фазовой

...а =0,25, а УПТ 19 "коэффициент передачи К =1, равно11(С) = 1/(1+О, 5 соя й с)и показано на фиг,2 е, НапряженияО 11 , 0,в, 11 поступают соответственно на первый, второй, четвертый итретий входы. сумматора 25, на выходекоторого напряжение равно11 2 11 у 11 1 В ( ) 11 19+1/(1+0,5 сова С)+1/(1+0,1 сова).20Напряжение 11 (г.) показано на временной диаграмме на фиг,2 з, Это напряжение после инвертирования в фазовращателе 5 (11, на фиг,2 и) через сум сумматоры 8 и 9 поступают на управляющие входы управляемых усилителей1 и 2, Такой алгоритм управления амплитудой сигнала 11, по закону, который обеспечивает малое изменениеамплитуды напряжения Б , при произвольных изменениях коэффициента глубины амплитудной модуляции Е в пределах 0 (Г1, приводит к...

Номер патента: 1481904

Опубликовано: 23.05.1989

Авторы: Бехтин, Коршунов, Лашин, Филатов

МПК: H03K 5/153, H04B 1/10

Метки: восстановления, импульсов, информационных, помех, условиях

...приводит к раэмыканию ключевого элемента интегратора3 и включению последнего в работу.Устройство приходит в рабочее состоя-ние. Поскольку на вход и;интегратора 4воздействует центрированная ЬЧ-помеха его выходное напряжение близкок нулю и на выходе устройства Я(1)ф(й),При поступлении на вход устройства информационного импульса х(с)(фиг.2 а, в качестве примера приведены импульсы треугольной форьы) ДЦзначительно искажает его форму(фиг.2 в). Этот искаженный сигнал поступает на входы сумматора 2 и интегратора 3, который интегрирует его(фиг.2 г), В результате сумьярованиявыходных сигналов ДЦ 1 и интегратора3 в сумматоре 2 осуществляется восстановление .входного импульса(фиг,2 д), Таким образом, на выходеустройства действуют...

Номер патента: 1483646

Опубликовано: 30.05.1989

Авторы: Авдеев, Богданов, Даниелян, Митин, Столяр, Черныш

МПК: H04B 1/10

Метки: защиты, импульсных, помех

...40В отсутствие импульсных помех илисбоев иного рода во входных цепяхсигнал Е(1) рассогласования удовлетворяет условиюЯА с В45а следовательно, ограничитель 2 работает в линейной зоне, ключ 3 замкнути структурная схема устройства описывается передаточной функцией, тождественно равной единице: 50И(р):-1,т.е, выходной сигнал Х(1) устройстваточно отслеживает изменения входного.игнала Х(г):Е =Х15Когда во входном сигнале присутствуют импульсные помехи, то сигналрассогласования на выходе вычитателя 1 удовлетворяет условиюа следовательно, ограничитель тает в зоне ограничения, ключ зомкнут, на входы интегратора сумматора 5 поступает нулевой нал 2 рабо 3 ра 4 и сигКроме того, в тех случаях, когда характер поведения входного сигнала (по скорости его...

Номер патента: 1490714

Опубликовано: 30.06.1989

Авторы: Бокк, Журавлев

МПК: H04B 1/10

Метки: компенсации, помех

...помехам и полезному55 широкополосному сигналу. Выходной сигнал ограничителя 7 с зоной нечувствительности в основном определяется знаком компоненты наибольшей мощности на выходе вычитателя 2. С выхода ограничителя 7 с зоной нечувствительности сигнал через усилитель 6 с коэффициентом усиления С поступает на первые входы перемножителей 8, являющиеся входами сигналов обратной связи блоков 4, На вторые входы перемножителей 8 поступают соответствующие квадратурные составляющие сигналов компенсационных каналов решетки 1. С выходов перемножителей 8 сигналы поступают на входы интеграторов 10, на выходах которых формируются значения весовых коэффициентов, поступающие на входы пере- множителей 9. Квадратурные составляющие сигнала компенсационного...

Номер патента: 1494225

Опубликовано: 15.07.1989

Авторы: Ваккер, Москаленко

МПК: H04B 1/10

Метки: подавления, помех, радиоимпульсных

...напряжения блока 10 (пунктир) и напряжениеБна его интегрирующем фильтре, При З 0вйбранном алгоритме обнаружения помехи задержки включения Д и выклю 1чения Д равны одна другой и не завигсят от априорно неизвестной амплитудыпомехи А , Мешающее действие шума и35полезного сигнала, некоррелированныхс помехой, приводят к тому, что задержки Д,и дбудут случайными величинами, которые могут быть представленыв следующем виде:д,.= а; + дгде 1 = 1,2,Л;, д; - регулярная и флюктуационная составляющиезадержки ссответственно.Сигнал обнаружеаия помехи с выходаблока 10 (фиг, 2 ж) замыкает ключ 5и устанавливает коммутатор 9 в состояние, при котором напряженйе с вы- БОхода балансного модулятора 8 проходит навыход устройства, при этомкомпенсирующее...

Номер патента: 1497746

Опубликовано: 30.07.1989

Авторы: Абрамов, Шахгильдян

МПК: H04B 1/10

Метки: дискретных, м-ичных, приемник, сигналов

...перестройки, порог нпороговом блоке 1 можно выбрать нулевым, то есть сигнал на его выходев тактовые моменты окончания цикловсчитывания равен( 1, у,0,Этот бинарный сигнал записывается врегистр 12 с тактовой частотойимпульсов, поступающих на тактовыйвход регистра 12 с пятого выхода блока 2 (фиг,3 б), Разрядность регистра 12 равна (М). В момент окончания 1-го периода анализа (моментвремени С на фиг,36) содер-.имое -йячейки регистра 12 равнс х"=гЗ,где 11 М, 2 ИМ, В этот хе момент времени на выходе пороговогоблока 11 имеем сигнал г". Сигналыс выходов всех ячеек регистра 12 подаются на соответствующие первые(М) входы решающего блока 13, асигнал с выхода порогового блока 11на (М)-й вход решающего блока 13,Решающий блок 13 стробируется...

Номер патента: 1501284

Опубликовано: 15.08.1989

Авторы: Зарубин, Кондратьев, Лапин, Пугачев, Сорока, Утенков

МПК: H04B 1/10

Метки: выбора, рабочих, частот

...на формирователь 20 и обеспечивает появление на его выходе сигнала, который поступает на вход блока 5 и обеспечивает запись в блок 5 порогового уровня помехи. Этот же сигнал, пройдя элемент ИЛИ 21, поступает на формирователь 22. Сигнал с выхода формирователя 22 поступает на тактовый вход регистра 23 и обеспечивает появление сигнала на его первом выходе. Этот сигнал пос" тупает на вход шифратора 28, на выходе которого формируется порядковый номер (первый), по которому блок 10 обеспечивает настройкч при5012 8 ч 91емника 2 ца первую вьщеленцую частоту,Сигнал с выхода формирователя 22поступает в блок 8, обеспечивая запись в него текущего номера частотыи запуск анализа проверки занятостичастоты,Если частота оказывается занятой1то сигнал с...

Номер патента: 1501285

Опубликовано: 15.08.1989

Авторы: Богатов, Громов, Кожеуров, Обухович, Чадович

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...12 еще более понижаются, что приводит к дальнейшему уменьшению коэффициентов передачи управляемых аттенюаторов 9 и болеегочцому подавлению узкополосных помех, Этот процесс продолжается до тех пор, пока уровни напряжений на выходах синхронных детекторов 12 не понизятся до значений, определяемых остаточными расстройками перестраиваемых по частоте режекторных фильтров 2 относительно частот подавляемых помех,Усилители-ограничители 3 и 7 слу 1 жат для формирования опорных цапряжений, необходимых для работы синхронных детекторов 12 и 14 и фазовых детекторов 4. Перемножители 13 и 15 обеспечивают перенесение выходных сигналов синхронных детекторов 12 и 14 на исходную частоту, а фазовращатели 6 обеспечивают ортогональность напряжений на входах...

Номер патента: 1506556

Опубликовано: 07.09.1989

Авторы: Мартынив, Токарчук

МПК: H04B 1/10

Метки: обнаружения, помехи, сигнала, фоне

...ца Т/2 11 и 12 на входы пятого перемцожнтеля 14, выходной сигнал которого через четвертый полосовой фильтр 15 поступает на второй вход третьего перемножителя 4, Вследствие этого спектральная составляющая сигнала, поступающего на второй вход третьего перемножителя 4, с частотой (Я + ьУ) сдвинута по отношению к той же составляющей "игцала, поступающего на второй вход первого перемножителц 1, на угол180 . Сигналы с выходов перемножитеолей 1 и 4 поступают ца входы полосовых Фильтров 2 ц 5, которые выделяют сигналы раэностной частоты. С выхода первого полосового Фильтра 2 сцг 6556 4нал поступает на первый вход второгоперемцожителя 3, с выхода второго полосового фильтра 5 сигнал через элемент 6 задержки поступает на второйвход второго...

Номер патента: 1506557

Опубликовано: 07.09.1989

Авторы: Малышев, Фомин

МПК: H04B 1/10

Метки: подавления, помехи, синусоидальной

...назначения,Цель изобретения - повышение отношения сигнал-помеха на выходе устройства при условии непостоянства амплитуды полезного сигнала,На фиг.1 представлена структурная 10электрическая схема устройства подав-,ления синусоидальной помехи;на фиг,2 амплитудная характеристика усилителяс зоной нечувстнительности; на фиг.Замплитудная характеристика нелинейного преобразователя; на фиг.4 - эпюрынапряжений, поясняющие работу устройстна.Устройство подавления синусоидальной помехи содержит нелинейный преобраэонатель 1 с амплитудной харвктеристикой вида 7 4Преобразователь 1 имеет характеристику преобразоваНия, представленную на фиг,З. Она отличается наличием участков отдо 1, эти. Уча"стки введены для уменьшения искаженияполезного...

Номер патента: 1335119

Опубликовано: 15.09.1989

Авторы: Быховский, Сердюков

МПК: H04B 1/10

Метки: импульсных, подавления, помех

...запуском.1(роме того, устройство содержитусилитель 13 высокой частоты, гетеродин 1 Ь, смеситель 15, эмиттерный повторитель 16, третий ключ 17, реактивный двухполюсник 18, источник 19напряжения, КС-Фильтр 20, четвертыйключ 21, формирователь 22 регулирующего напряжения.Устройство работает следующим образом е 15При отсутствии импульсных помех01 П) на управляющие входы элементов8 подается высокий потенциал и онипропускают без ослабления сигнал свыхода второго ключа б на вход узкополосного Фильтра 7.Таким образом, при отсутствии ИПсигнал с выхода смесителя 15 проходит в зависимости от состояния триггера 12 через первый канал 5 иливторой канал 4, в котором осуществляется его усиление и Фильтрация. Усиленный и отфильтрованный от помехсоседних...

Номер патента: 1195454

Опубликовано: 15.10.1989

Автор: Волохов

МПК: G01R 29/08, G01R 29/26, H04B 1/10 ...

Метки: модуляционный, радиометр

...1; а в полосе (дЕ 1 - дЕ) - только усиленные собственные шумы усилителя 1. 25 Делитель мощности 2 осуществляет разделение шума по мощности на две части. Из .одной части первый полосовой фильтр выделяет шум в полосе частот дЕ., где д.Е 2 дЕу 4,(дЕ 1 - дЕ), а из другой второй полосовой фильтр выделяет шум в полосе частот д Е. Шум в. полосе частот А Е, представляющий .собой аддитивную смесь измеряемого шумового сигнала и собственных шумов усилителя 1 высокой частоты, с выхода второго полосового фильтра по.ступает на,вход СВЧ-коммутатора 11. Мощность этого шума ц-= а, К(Т дЕ, + ТаЕ, -ТдЕ). В реальных устройствах эффективная температура собственного шума Тз в полосе частот А Е равна эффективной температуре собственного шума Т в полосе...

Номер патента: 1515373

Опубликовано: 15.10.1989

Авторы: Комарович, Липатников, Свистиль

МПК: H04B 1/10

Метки: каналов, поиска, радиосвязи

...ш разрядов выхода кадого регистра, образуя второй выход блока13, дополнительно соединены с соответствующим входом мультиплексора 1.По этим разрядам передается информация об уровне помех в каналах, /1 ругиеЕ разрядов выходаадого регистра 20образуют первый выход и подключенык соответствующему входу индикатора15. Первый т-разрядьй выход и второйи-разрядьй выход регистра соединеныс (тп+:) -разряднь информационным входом демультиплексора 12, и разряловвторого выхода и Г разрядов первоговыхода регистра 13 образуют первьвход регистра 13. На индикаторе 15отображаютсяомера лучших частот в30порядке. возрастаия уровня помех.Тактовые входы регистров соедиеныс соответствуюшими вь ходаи ра спредглителя 16,Мультиплексор 1 -...

Номер патента: 1524185

Опубликовано: 23.11.1989

Автор: Быховский

МПК: H04B 1/10

Метки: компенсации, помех

...Д 1 Е),где(С) = 1 ш 1 пЧ, (Т),(3) 15 20 45 50 т . е . представить напряжения Ч ; () в виде колебаний , модулированных по амплитуде и фазе , то учитывая , ч то ограничители 9 и 3 устраняют амплит удную модуляцию , напряжение н а их5 выходах можно записать следующим оби, (С ) реехр 1 (а С а(2 ( С)КеЧ, ;и(с) Кеехр 1 Ы,-Ы ) с +л+(Ц р (л)а а) - а,),а приближенные равенства являются следствием условия 1 с,1. Сигналы (3) поступают на входы второго сме сителя 6, на выходе которого выделяются разностные частоты преобразоватения и формируется напряжение 1г(с) = Ке ехр 1(Сд,+Ч,(й)((с)Усилитель 1 имеет весьма узкую полосу пропускания ( обычно порядка 10-1000 Гц) и на его вьосоде вьщеляется сигнал, близкий к гармоническому, который может быть...

Номер патента: 1525862

Опубликовано: 30.11.1989

Авторы: Венскаускас, Николаев, Осокин, Шульц

МПК: H03D 1/04, H04B 1/10

Метки: амплитудно-модулированных, детектирования, сигналов

...нап5 1ряжение сигнала верхней боковой полосы. В случае, если помеха отсутствует, то на выход устройства черезкоммутатор 8 подается суммарный сигнал обеих боковых полос, получаемыйна выходе детектора 2.Для выбора полосы напряжения свыхода детектора 2, сумматора 11 ивычитателя 12 подаются на детекторы13, 14 и 15, где выделяется огибающая двухполосного сигнала и огибающие сигналов верхней, нижней полос.Напряжения с выходов детекторов 13,14 и 15 подаются на входы элементов19 и 20, на выходе которых получаем "0" или "1" в зависимости от наличия или отсутствия помех,Если сосредоточенная помеха отсутствует, то напряжения на выходахвсех детекторов 13, 14 и 15 одинаковы и эти одинаковые по уровню напряжения подаются на инвертирующиеи...

Номер патента: 1525920

Опубликовано: 30.11.1989

Автор: Быховский

МПК: H04B 1/10

Метки: компенсации, помех

...их равными ю+(еа )соа(Д(с, а(о 5 а,(6) 10 Производная этого напря)кения является копией продукта искажений 11 с,я(.) на выходе частотного демодулятора 2.15 Регулировка коэффициентов М и юв предложенном устройстве осуществляется автоматически следующим образом.На выходе вычитателя 3 действуетнапря)кение 20 оа (с) =а +(1 с Я (С) ч (С) соз Ц)(С) зз.п Ч( Я ,45 ч (1) =ягпЯг - (С)+соя г Я ( ) и, следовательно, а (е)=а, +Ь+юя 1 лЧ -50 - ю созЯ- (ч сояЧг + + ът з 1 п( ) Я (й)+(М /2) Я (1) . Если обозначить с. =11ып Ь а;55 Ес =Ь О соя да; а, = Ь 0 а глех Ы х 1 )5(ье)х (с-се)йе - реауле - тат фильтрации процесса х (с) Фиг.ьтром с переходной характеристикой Ь(Ф), то сигналы, действуюшие )(,э 25 Первое слагаемое в (7) являетсяпомехой для...

Номер патента: 1529460

Опубликовано: 15.12.1989

Авторы: Оноприенко, Сидоренко, Спиркин

МПК: H04B 1/10

Метки: автоматической, подстройки, приемниках, радио, телевизионном, частоты

...5 ных приемниках частотно-модулированных сигналов.Целью изобретения является снижение коэффициента нелинейных искажений.1 ОНа чертеже представлена структурно-электрическая схема устройства автоматической подстройки частоты в радио- и телевизионном приемниках,Устройство автоматической подстройки частоты в радио- и телевизионном приемниках содержит высокочастотный блок 1, блок 2 промежуточной частоты, частотный дискриминатор 3, сумматор 4, первый управляемый ключ 5, блок 6 управления, второй управляемый ключ 7, потенциометры 8- 1 О, переключатель 11 фиксированных настроек.Устройство работает следующим об разом.В режиме ручной настройки в блоке 6 управления на управляющие входы управляемых ключей 5 и 7 поданы противофазные сигналы,...

Номер патента: 1536512

Опубликовано: 15.01.1990

Авторы: Паршин, Пересыпкин

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...12 стоит формирователь 13, выделяющий положительный фронт импульса (Фиг. 2 е).На выходе блока 14 получаются короткие импульсы (Фиг. 2 ж), временное положение которых соответствует моментам излома огибающей только при стремлении ее у нулю. Импульс в момент времени С соответствует излому огибающей при большом ее значении и на выход блока 14 не проходит.Импульсы с выхода блока 14 поступают на счетный вход триггера 15 и изменяют его состояние на противоположное (фиг. 2 з). Под действием управляющего напряжения с выхода триггера 15 переключатель 5 изменяет полярность напряжения с выхода амплитудного детектора 3 на противоположную (Фиг, 2 и) благодаря наличию инвертора 4, в результате чего изломы напряжения вблизи нуля пропадают....

Номер патента: 1540006

Опубликовано: 30.01.1990

Авторы: Гармонов, Котов, Савинский

МПК: H04B 1/10

Метки: подавления, помех

...га Б Э И К у Ф ИЛ гэ Т ) а 23 Г) 5 СГ С )-5 г)и) меху,П)Я ЗОБЬИ ДЕТГКТО 8, И), " )а Т:РгИ СИЛ)ТЕЛЬ 1 ) )г г;г а гтггг-гггП "суМЕгЬП)ЕН 5 Я О СТЯТКО ОТ г-.ПО)ОГ ТЬ)Пцодавлецгых .Омех, которье появля ЮТСЯ Эа СЧЕТ ТОГО, ЧТО 5,5 гсЬТРЯ:.Пог БЛИ)ЦИЕ), ,-;Е)г.цг)г )ОЭ )гй;Б.,г;гЦЯРУШгцПТСЯ УГЛС;гв )У. ЕБОГС; балаПСЯ,т Е КозгЬШИ г-)г г ПгГ, .ГгТОРНО)У ВЬХОП ;)Га Г а сг 1 Г;:Гг, )ЗБ,умматоры 7 ггре.:,гаэ паге)ь для компенсации а Бх; . Р.ип,т;)св помех, Быдее нных сР,"ую)ци)и 1)иль т 1)ами, чтО Умец)гг э) . г БРРДгое г)лиЯ НИ Е гс П рг О )гз . С Н с . гг С й К И К Я жд С Г 0 предыдуаего 1)ильтрапомех, Бы; -. пяемых последуюшими ., .тлями 1,ф 0 р м у гл я ".) 3 О б с ее ) и яустт)ойс, Бо дпя .":одавления гомех,содержащее 1 са.оцяс...

Номер патента: 1548850

Опубликовано: 07.03.1990

Авторы: Виноградов, Дорофеев, Кроль

МПК: H04B 1/10

Метки: компенсатор, помех

...подавления помехи(Фиг.5) содержит усилитель 16, вычитатель 17 и амплитудный ограничитель 18.Конденсатор помех работает следующим образом,На входе действуют сильный мешающий сигнал с законом фаэовой модуляции (а ) и перекрывающийся с нимпо спектру слабый полезный сигнал сзаконом фаэовой модуляции (а)(Фиг.2 а),На выходе входного блока 1 подавления помехи действуют Одинаковыепо мощности полезный сигнал и комбинационная помеха с законом фаэовоймодуляции (2 а- а) которая всегдашире га спектру, чем полезный сигнал(фиг.2 б),Смесь с выхода входного блока 1подавления помехи пропускается черезполосовой режекторный фильтр 3, вкотором полезный сигнал полностью подавляется, а искажение комбинацион 5 1 О 15 20 25 30 35 4 О ной помехи можно...

Номер патента: 1548851

Опубликовано: 07.03.1990

Автор: Ваккер

МПК: H04B 1/10

Метки: модуляцией, подавления, помехи, угловой

...на входе устройства, Таким образом переменныенапряжения на выходах детекторов 3и 7, вызванные мощной помехой, сильнокоррелированы. Поэтому на выходе коррелятора 10 устанавливается высокийуровень постоянного напряжения,Помимо этого напряжения всегда присутствует шумовая составляющая, величина которой определяется постоянной времени усредняющего фильтракоррелятора 10. При превышении откликом коррелятора (фиг.2 г) пороговогоуровня Псрабатывает пороговый элемент 9 и ключ 8 замыкается. Приэтом напряжение с выхода второгоамплитудного детектора 7 подаетсяна вход компенсирующего сигнала компенсатора 4, В блоке 4 из напряжения на сигнальном входе компенсируютсякоррелированные с ним составляющиенапряжения на входе компенсирующегосигнала, В...

Номер патента: 1552383

Опубликовано: 23.03.1990

Авторы: Голуб, Приходько, Тепляшин, Трошин

МПК: H04B 1/10

Метки: адаптивное, подавления, помех

...а следовательно, проходящие через них сигналы - модуляцию соответствующих параметроа (амплитуды, Фазы). При сложении в весовом сумматоре 11 сигнала от основного облучателя с модулированными сигналами от вспомогательных облучателей выходной сигнал сумматора получает амплитудную модуляцию в соответствии с законами опорных колебаний, Преобразованный по частоте, усиленный сигнал поступает на блок 13 обработки широкополосного сигнала. "Свернутый" полезный сигнал с блока 13 обработки поступает на квадратичный амплитудный детектор 14 сигнала, с выходов которого снимаются сигналы, пропорциональные квадрату постоянной составляющей и огибающей. Сигнал огибающей поступает параллельно на входы корреляторов 26-29 четырех каналов 21-24...

Номер патента: 1555865

Опубликовано: 07.04.1990

Авторы: Паршин, Пересыпкин

МПК: H04B 1/10

Метки: мощной, помехи, приема, сигнала, фоне, широкополосной

...обработку сигнала, а также применять согласованный с неискаженным сигналом фильтр 19. После этой коррекции происходит уменьшение шумов квантования в синфаэномканале в те моменты времени, когда отношение сигнал/шум мало. Напряжение квадратурного канала, которое является мешающим, в результате коррекции уменьшается по амплитуде по сравнению с синфазным напряжением, а частота его удваивается, Скорректированный сигнал более коррелирован с исходным сигналом, 2 ил.1555865 ДСоставитель Н,МельниковРедактор М.Бланар Техред М.Дидык Корректор А.Обру Подписноеиям и открытиям при ГКНТ СССя наб д4/5 изобрет Раушс дственно-издательский комбинат "Патент", г.ужг ул.Гагарина, 10 ро вход которого соединен с выходом входного полосового ограничителя,...
