Преобразователь аналоговой величины в числоимпульсов

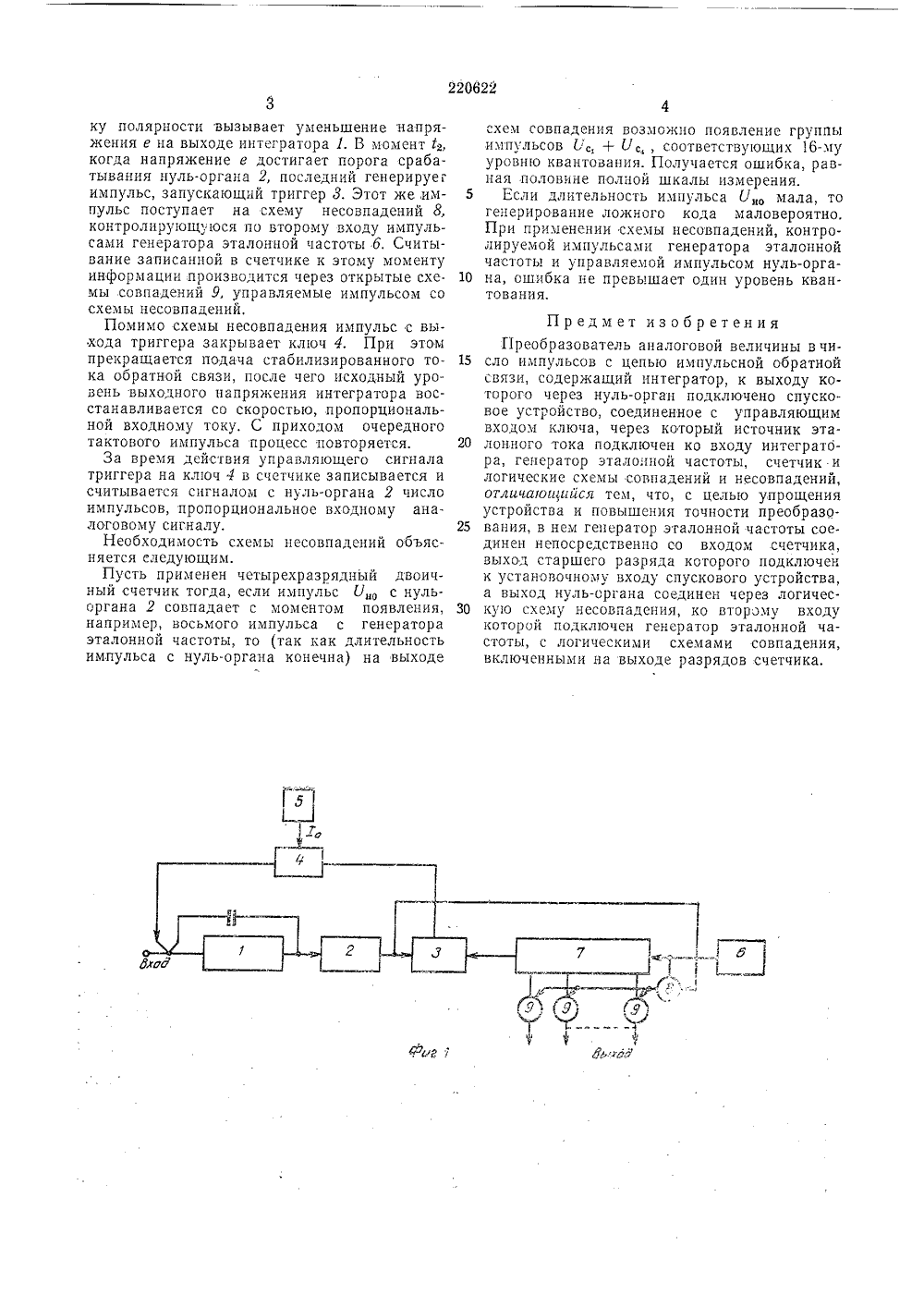

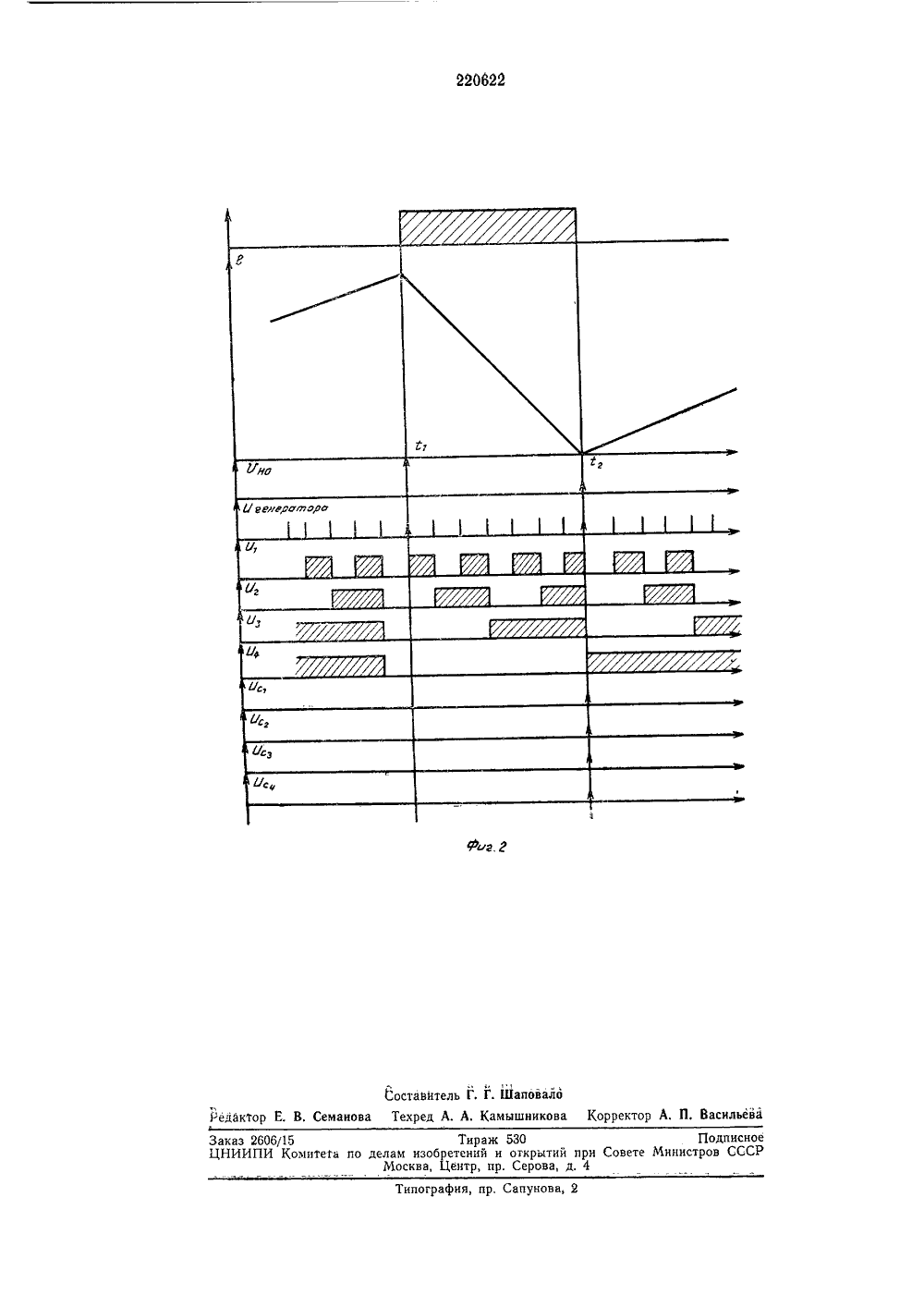

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 10.111.1967 (Мо 1138086/26-24)с присоединением заявкил. 42 гп, 14 1 ПК 6 061 риоритетпубликовано 28.Ъ 1. Комитет по делам изобретений и открытий ори Совете Министров СССРУДК 681.332.05(088,8) ллетень2 а опубликования описания 7.Х.1968 Авторизобретен ахнано аявитель ЛИЧИНЬ В ЧИСЛ ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВОЙ ИМПУЛЪСОтве генератор этанепосредственно со Изобретение относится к преобразователям аналог-код с промежуточным преобразованием аналоговой величины во временной интервал с помощью устройства интегрирующего типа с импульсной обратной связью.Известный преобразователь аналоговой величины в число импульсов имеет интегратор постоянного тока, охваченный двумя цепями обратных связей - через конденсатор С с выхода на вход усилителя постоянного тока и импульсную обратну.ю связь, соединяющую вход интегратора через ключ с выходом эталонного источника постоянного тока. Выход интегратора связан с нуль-органом и через него - с триггером. Другой (установочный) вход триггера через делитель частоты и формирователь импульсов связан с генератором эталонной частоты. Через эту цепь производится тактирование всего устройства. Обычно частотный делитель, применяемый для этих целей, представляет сложное устройство, ибо должен обеспечить значительный коэффициент деления (в известном устройстве он шести- каскадный с коэффициентом деления 200000). Триггер соединен с ключом и схемой совпадения, пропускающей на вход счетчика за период количество импульсов, пропорциональное аналоговой величине.В предлагаемом устройсдонной частоты соединен входом счетчика, выход старшего разряда которого подключен к установочному входу спускового устройства. Выход нуль-органа подключен через схему несовпадения, ко второму5 входу которой подключен генератор эталонной частоты, к схемам совпадения, включенных на выходе разрядов счетчика.Такое выполнение преобразователя позволяет упростить устройство и повысить точ 10 ность преобразования за счет исключениямногокаскадного делителя частоты с форми.рователем тактового импульса и потенциаль.по-управляемой схемы совпадений - частот.ного эталонного ключа.15 На фиг. 1 показана блок-схема описываемо.го устройства; на фиг. 2 - временные диаграммы напряжений в различных точках устройства,Устройство содержит интегратор 1 постоян 20 ного тока, нуль-орган 2, триггер 3, ключ 4, источник 5 эталонного тока, генератор эталонной частоты 6, счетчик 7, схему несовпадений8 и схемы совпадений 9.Устройство работает следующим образом,Генератор эталонной частоты 6 непрерывнозаполняет счетчик 7. Импульс переполнениясчетчика периодически устанавливает триггер3 в исходное состояние. При этом импульсомс выхода триггера открывается ключ 4, СтаЗо бильный ток Уо противоположной входномуто 220622ку полярности вызывает уменьшение напряжения е на выходе интегратора 1. В момент , когда напряжение е достигает порога срабатывания нуль-органа 2, последний генерируег импульс, запускающий триггер 3. Этот же,импульс поступает на схему несовпадений 8, контролирующуюся ло второму входу импульсами генератора эталонной частоты б, Считывание записанной в счетчике к этому моменту информации производится через открытые схе. мы совпадений 9, управляемые импульсом со схемы несовпадений.Помимо схемы несовпадения импульс с выхода триггера закрывает ключ 4. При этом прекращается подача стабилизированного тока обратной связи, после чего исходный уровень выходного напряжения интегратора восстанавливается со скоростью, пропорциональной входному току, С приходом очередного тактового импульса процесс повторяется.За время действия управляющего сигнала триггера на ключ 4 в счетчике записывается и считывается сигналом с нуль-органа 2 число импульсов, пропорциональное входному аналоговому сигналу.Необходимость схемы несовпадений объясняется следующим.Пусть применен четырехразрядный двоичный счетчик тогда, если импульс У, с нуль- органа 2 совпадает с моментом появления, например, восьмого импульса с генератора эталонной частоты, то (так как длительность импульса с нуль-органа конечна) на выходе схем совпадения возможно появление группы импульсов С+ У соответствующих 16-му уровню квантования. Получается ошибка, равная половине полной шкалы измерения.5 Если длительность импульса У, мала, тогенерирование ложного кода маловероятно, При применении схемы несовпадений, контролируемой импульсами генератора эталонной частоты и управляемой импульсом нуль-орга на, ошибка не превышает один уровень квантования.Предмет изобретенияПреобразователь аналоговой величины в чи сло импульсов с цепью импульсной обратнойсвязи, содержащий интегратор, к выходу которого через нуль-орган подключено спусковое устройство, соединенное с управляющим входом ключа, через который источник эта лонного тока подключен ко входу интегратора, генератор эталонной частоты, счетчик и логические схемы согпадений и несовпадений, отлича 5 оишйся тем, что, с целью упрощения устройства и повышения точности преобразо вания, в нем генератор эталонной частоты соединен непосредственно со входом счетчика, выход старшего разряда которого подключен к установочному входу спускового устройства, а выход нуль-органа соединен через логичес кую схему несовпадения, ко второму входукоторой подключен генератор эталонной частоты, с логическими схемами совпадения, включенными на выходе разрядов счетчика.Составйтель Г, Г. ШаповалоРедактор Е. В. Семанова Техред А. А. Камышникова Корректор А. П. ВасильеваЗаказ 2606/15 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4Типография, пр, Сапунова, 2
