Демодулятор широтно-модулированного сигнала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 731576
Автор: Бондаренко
Текст

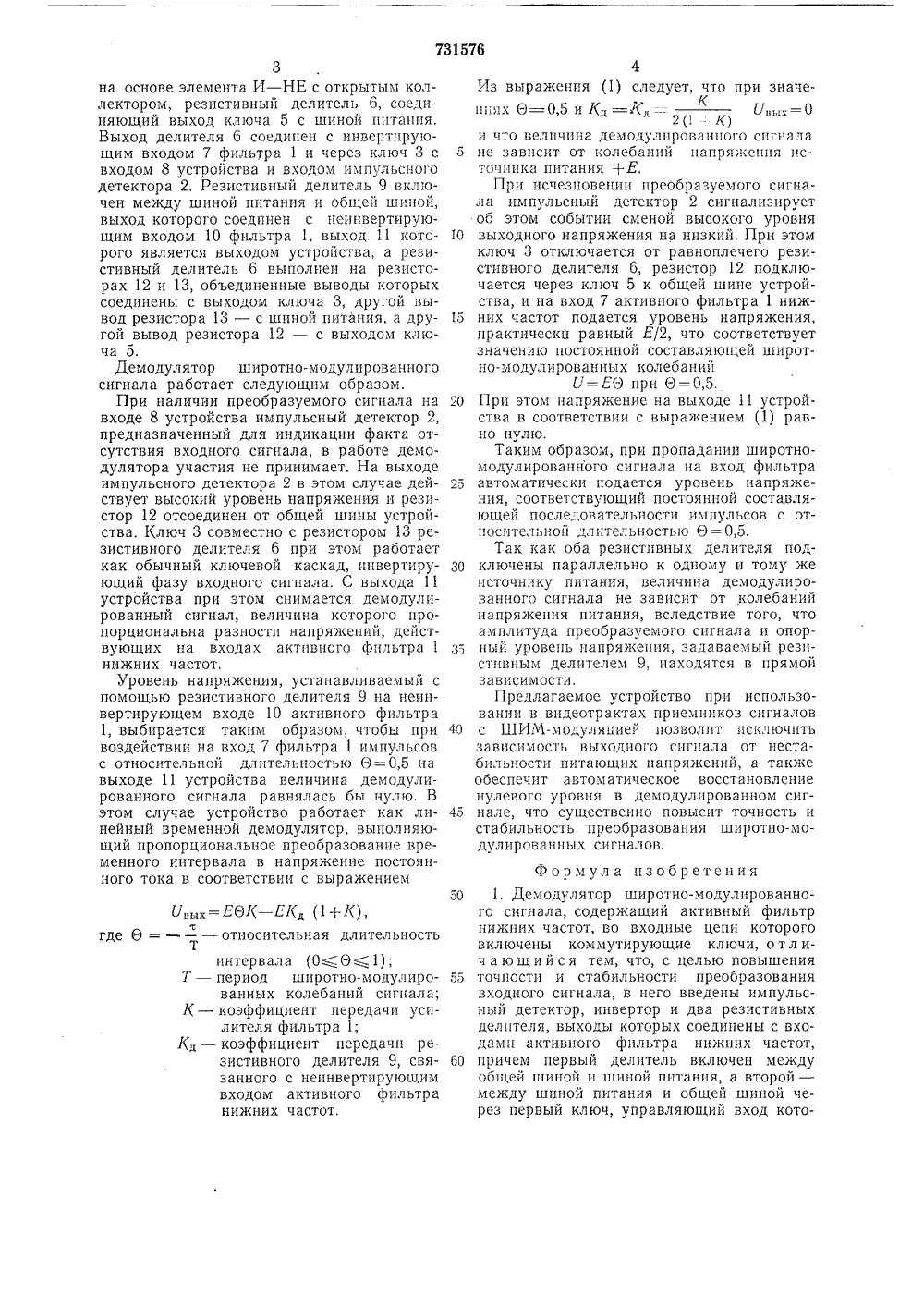

) Дата опубликования описания 30.04(54) ДЕМО ТОР ШИРОТНО-МОДУЛИРОВАННО СИГНАЛА и с сиг Изобретение относится к импульсной технике и может быть использовано в видео- трактах приемников сигналов с ШИМ-модуляцией.Известен демодулятор широтно-модулиро ванного сигнала выполненный в виде активного КС-фильтра нижних частот на основе инвертирующего усилителя 1.Недостатком этого демодулятора является отсутствие восстановленного нулевого 10 уровня в демодулированном сигнале и как следствие низкая точность преобразования входного сигнала.Наиболее близким по технической сущности к изобретению является линейный вре менной демодулятор, содержащий активный фильтр, нижних частот, запоминаюш,ий кон- денсатор и два коммутирующих ключа, причем запоминающий конденсатор через ключи подключен к входу фильтра 21. 20Недостатком демодулятора является зависимость выходного напряжения от нестабильности питающих напряжений, а также отсутствие восстановленного нулевого уровня на выходе при отсутствии преобразуемо го напряжения на входе, что снижает точность и стабильность преобразования входного сигнала.Цель изобретения - повышение точноститабильности преобразования входного ЗОнала,Поставленная цел достигается тем, что в демодулятор широтно-модулированного сигнала, содержащий активный фильтр нижних частот, во входные цепи которого включены коммутирующие ключи, введены импульсный детектор. инвертор н два резистивных делителя, выходы которых соединены с входами активного фильтра нижних частот, причем первый делитель включен между общей шиной и шиной питания, а второй - между шиной питания и общей шиной через первый ключ, управляющий вход которого соединен с выходом импульсного детектора через ннвертор, вход которого соединен с управляющим входом второго ключа, через которьш вход устройства соединен с выходом второго резнстивного делителя, а вход импульсного детектора соединен с входом устройства.На чертеже представлена функциональная схема предложенного демодулятора,Демодулятор широтно-модулированного сигнала содержит активный фильтр 1 нижних частот, выполненный, например, на основе интегрального операционного усилителя, импульсный детектор 2, выход которого соединен с управляющим входом ключа 3, выполненного, например, на основе элемента И - НЕ с открытым коллектором, и через инвертор 4 - с управляющим входом ключа 5, выполненного, например, также50 55 60 3на основе элемента И - НЕ с открытым коллектором, резистивный делитель 6, соединяющий выход ключа 5 с шиной питания. Выход делителя 6 соединен с инвертпрующим входом 7 фильтра 1 и через ключ 3 с входом 8 устроиства и входом импульсного детектора 2, Резистивный делитель 9 включен между шиной питания и общей шиной, выход которого соединен с еинвертирующим входом 10 фильтра 1, выход 11 которого является выходом устройства, а резистивный делитель 6 выполнен на резисторах 12 и 13, объединенные выводы которых соединены с выходом ключа 3, другой вывод резистора 13 - с шиной питания, а другой вывод резистора 12 - с выходом ключа 5.Демодулятор широтно-модулированного сигнала работает следующим образом.При наличии преобразуемого сигнала на входе 8 устройства импульсный детектор 2, предназначенный для индикации факта отсутствия входного сигнала, в работе демодулятора участия не принимает. На выходе импульсного детектора 2 в этом случае действует высокий уровень напряжения и резистор 12 отсоединен от общей шины устройства. Ключ 3 совместно с резистором 13 резистивного делителя 6 при этом работает как обычный ключевой каскад, инвертирующий фазу входного сигнала. С выхода 11 устройства при этом снимается демодулированный сигнал, величина которого пропорциональна разности напряжений, действующих на входах активного фильтра 1 нижних частот,Уровень напряжения, устанавливаемый с помощью резистивного делителя 9 на неинвертирующем входе 10 активного фильтра 1, выбирается таким образом, чтобы при воздействии на вход 7 фильтра 1 импульсов с относительной длительностью 0=0,5 ца выходе 11 устройства величина демодулированного сигнала равнялась бы нулю. В этом случае устройство работает как линейный временной демодулятор, выполняющий пропорциональное преобразованне временного интервала в напряжение постоянного тока в соответствии с выражением 7 вых=ЕОК - ЕКд (1+К),где О = --- относительная длительностьТинтервала (0(О(1);Т - период широтно-модулированных колебаний сигнала;К - коэффициент передачи усилителя фильтра 1;К - коэффициент передачи резистивного делителя 9, связанного с неинвертирующимвходом активного фильтранижних частот,5 10 15 20 25 30 з 45 4Из выражения (1) следует, что при значениях 0=0,5 и Кд -- КвУвых=02(1 К)и что величина демодулпрованпого сигнала пе зависит от колебаний напряжения источника питания +Е.При исчезновении преобразуемого сигнала импульсный детектор 2 сигнализирует об этом событии сменой высокого уровня выходного напряжения на низкий. При этом ключ 3 отключается от равноплечего резистивного делителя 6, резистор 12 подключается через ключ 5 к общей шине устройства, и на вход 7 активного фильтра 1 нижних частот подается уровень напряжения, практически равный Е 12, что соответствует значению постоянной составляющей широтно-модулированных колебанийУ = ЕО при О = 0,5.При этом напряжение на выходе 11 устройства в соответствии с выражением (1) равно нулю.Таким образом, при пропадании широтно- модулированного сигнала на вход фильтра автоматически подается уровень напряжения, соответствующий постоянной составляющей последовательности импульсов с относительной длительностью О= 0,5.Так как оба резистпвных делителя подключены параллельно к одному и тому же источнику питания, величина демодулированного сигнала не зависит от колебаний напряжения питания, вследствие того, что амплитуда преобразуемого сигнала и опорный уровень напряжения, задаваемый резистивным делителем 9, находятся в прямой зависимости,Предлагаемое устройство при использовании в вндеотрактах приемников сигналов с ШИМ-модуляцией позволит исключить зависимость выходного сигнала от нестабильности питающих напряжений, а также ооеспечит автоматическое восстановление нулевого уровня в демодулированном сигнале, что существенно повысит точность и стабильность преобразования широтно-модулированных сигналов. Формула изобретения1, Демодулятор широтно-модулированного сигнала, содержащий активный фильтр нижних частот, во входные цепи которого включены коммутирующие ключи, о т л ич а ю щи й с я тем, что, с целью повышения точности и стабильности преобразования входного сигнала, в него введены импульсный детектор, инвертор и два резистивных делителя, выходы которых соединены с входами активного фильтра нижних частот, причем первый делитель включен между общей шиной и шиной питания, а второй - между шиной питания и общей шиной через первый ключ, управляющий вход кото731576 тг Составитель Е, БорзовТехред В. Серикова Корректор А. Галахова Редактор Е. Караулова Заказ 753/6 Изд.281 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 рого соединен с выходом импульсного детектора через инвертор, вход которого соединен с управляющим входом второго ключа, через который вход устройства соединен с выходом второго резистивного делителя, а вход импульсного детектора соединен с входом устройства,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР440766, кл. Н ОЗН 7/10, 10.04.72.5 2. Смолов В. Б. и др. Время-импульсныевычислительные устройства, Л., 1968, с. 7,рпс. 3 (прототип).
СмотретьЗаявка
2580856, 20.02.1978
ПРЕДПРИЯТИЕ ПЯ А-3646
БОНДАРЕНКО ЮРИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: H03K 9/08
Метки: демодулятор, сигнала, широтно-модулированного
Опубликовано: 30.04.1980
