Способ формирования детектированных двоичных сигналов

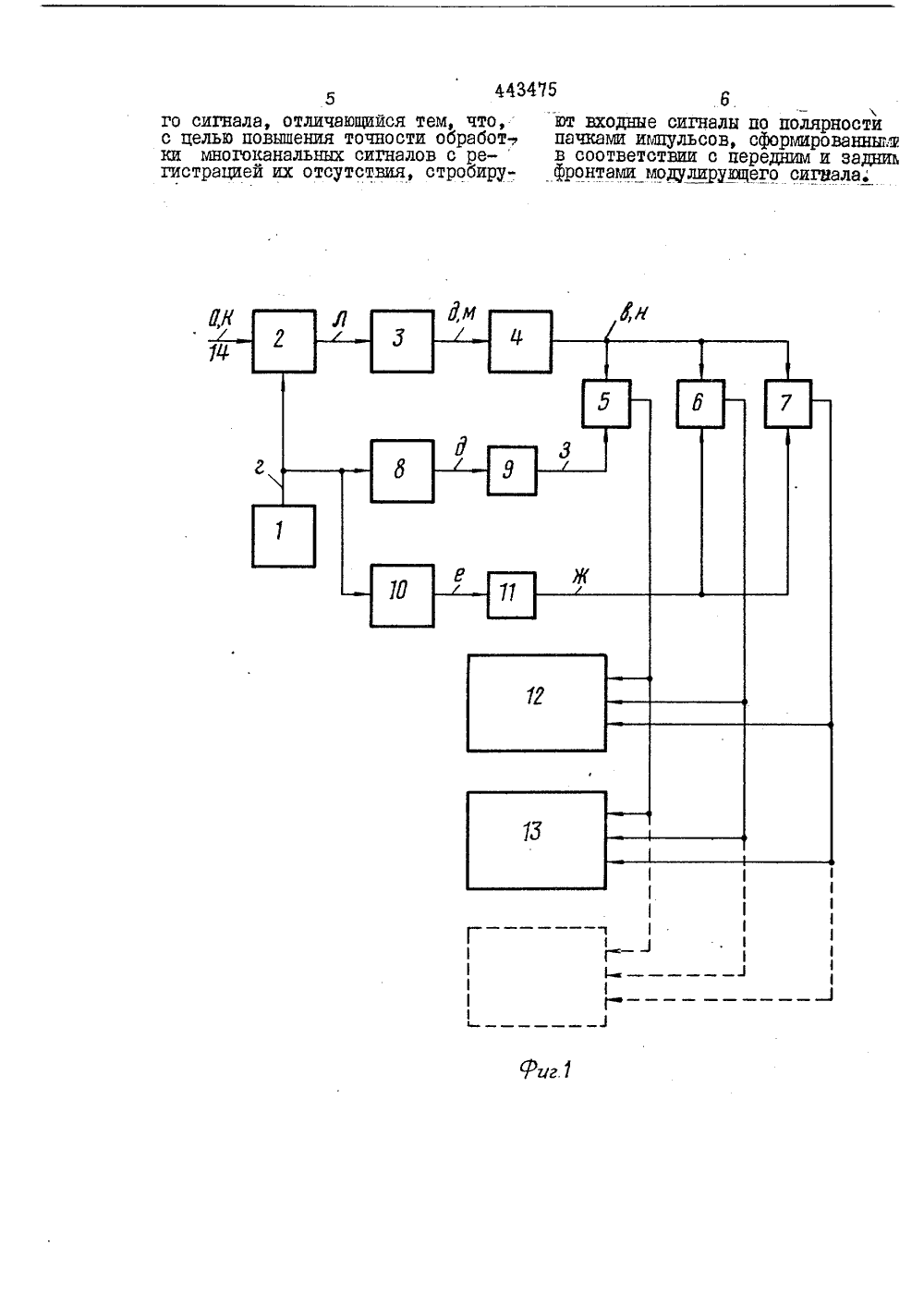

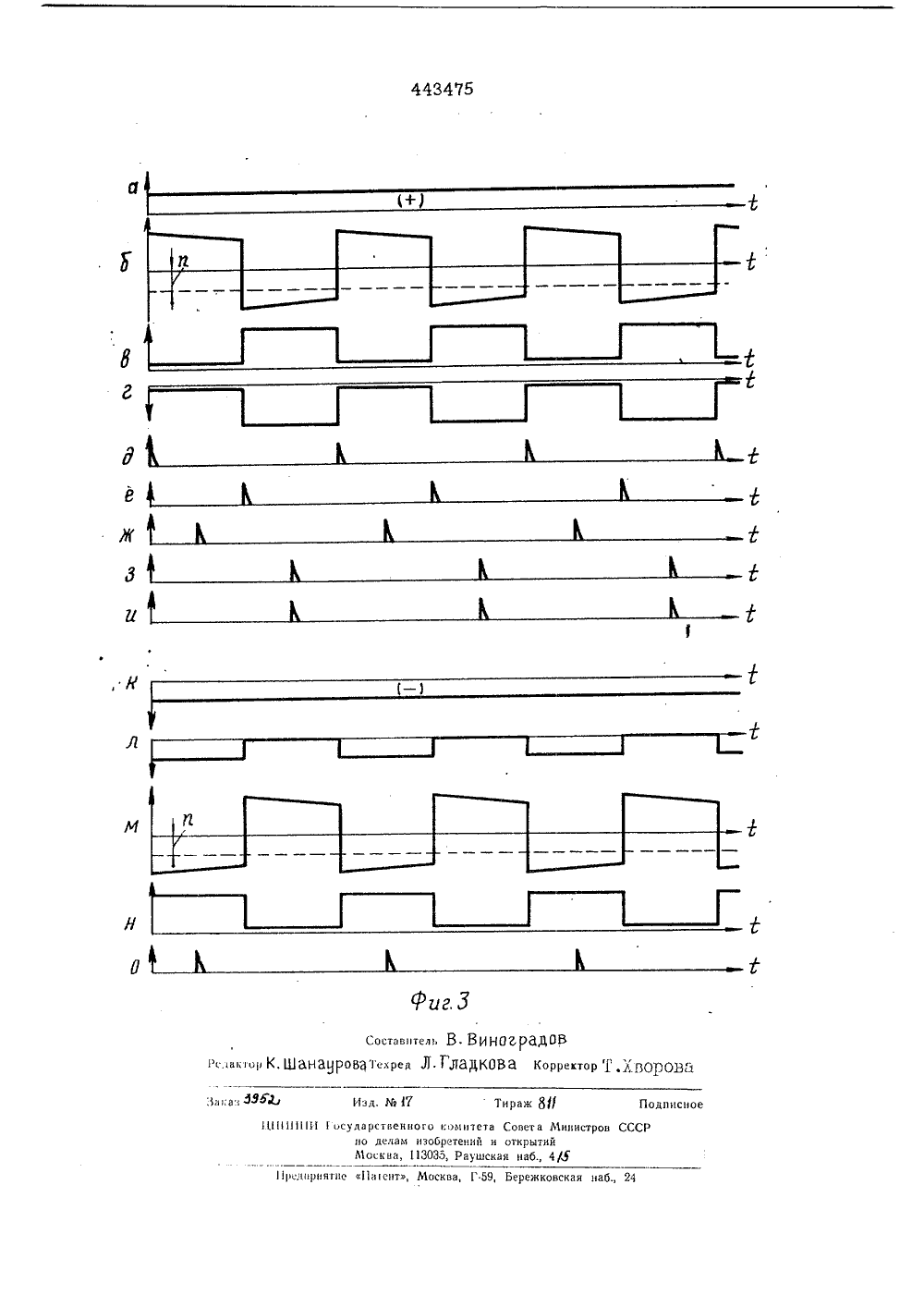

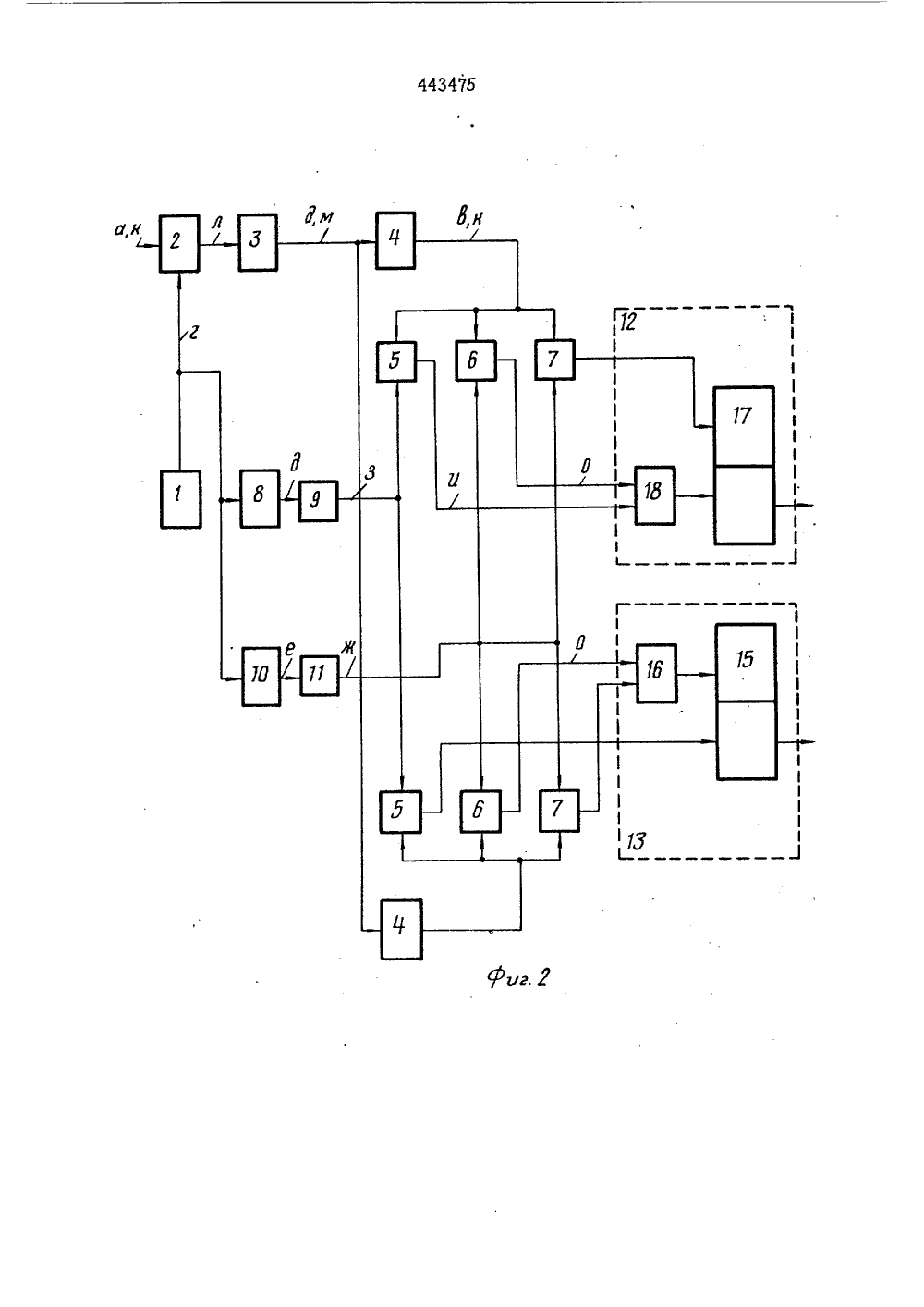

ОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕПЛЬСТВУ Союз Советских Социалистических Республик(51). М.Кл. Н ОЗК 9/О сударствеииыи иомит оввтв Мииистрав ССС оо делам изооретенийи открытий.527,8(088. 2) Авторы изобретени и В.А. Борис иноГ 71) Заявите СПОСОБ ФОРИРОВАНИЯ ДЕТЕК ННЫХ ИЧНЫХ НАЛОВ 2чивость по отношению к импульсным помехам, сложность устройств мно канального формирования двоичных сигналов, низкая точность пороговой обработкй входных сигналов.Для обеспечения повышения точности обработки многоканальных сигналов с регистрацией их отсутствия входные сигналы стробируют по полярности пачками импульсов, сформированньпл в соответствии с передним и задним фронтами модулирующего сигнала.На фиг. 1 представлена схема устройства фрмирования детектированных двоичных сигналов; на фиг,2 схема устройства формирования телеграфных сигналов в системе двухканальной, двухпороговой обработки принимаемых радиосигналов,осуществленного по предлагаемомч способу; на фиг. 3 - эпюры напряжений сигнаов в различных точках устройств, приведенных на фиг. 1 и 2.Устройство формировайия детек-,гоИзобретение относится к способам последетекторного формирования по амплитудем фронтам униполярных или биполярфых двоичныхсигналов, 5Изобретение может быть использовано в устройствах, где применяются усилители постоянного токас преобразованием входного сигнала,в частности, в устройствах формирования телеграфных сигналов в каналах двухпороговой обработки принимаемых радиосигналов.Известен способ формированиядетектированных двоичйых сигналовпри преобразовании их с помощьюмодулирующего напряжения входныхсигналов постоянного тока в сигналы переменного тока при последующемусилении, стробировании, пороговой 20обработке и задержке имйульсов,соответствующих фронтам модулирующе-го сигнала.лИзвестный способ имеет следующие недостатки: низкая помехоустой.Н 347 тированных двоичных сйгналов содержит генератор 1 модулируюцего сигнала, управляощий работой преобразователя 2, усилитель 3 переменного тока, пороговое устройство 4, схему 5 5 стробирования по положйтельной полярности входного сигнала, схему 6 стробирования по отрицательной полярности входного сигнала и схему 7 стробирования по отсутствию сигнала 1 о на выходе порогового устройства, узел формирования стробирующих импульсов, состоящий из схемы 8 выделения переднего фронта модулирующего сигнала и устройства 9 временной задержки, схемы 10 выделения заднего фронта модулирующего сигнала и устройства П временной задержки, оконечные йоргирователи 12,13, На вход 14 (фиг,1) 20 преобразователя 2 поступают биполярные сигналы постоянного тока,Рассматривается работа схемы при наличии на входе 14 сигнала положительной полярности. 25Инфорг,ационный сигнал положительной полярности(фиг.З,а)поступает на вход преобразователя 2, работающего как прерыватель входйого сигнала, причем прерпвание входно- зо го сигнала производится с частотой модулирующего сигнала, вырабатываемого генератором 1.Прерывистый сигнал перегленного тока усиливается усилителем 3 и по-з 5 ступает на вход порогового устройства 4. Вид сигндла на входе порогового устройства показан на фиг. З,б. Пороговое устройство слу жит для норгжрования сигналов по 4 о дмплитде, что необходимо для нормальнои работы схем стробирования, Вябор величины порога срабатывания (фиг. 3 п) порогового устройства и ксэфиииеиеа усилеиия усилителя 34 е некритичны и определяются лишь требованием обеспечения срабатывания порогового устройства 4 от наименьших по величине входных сигналов. 50С выхода порогового устройства 4, срабатывающего от отрицательных йерепддов напряжения, действующего на его входе (фиг. З,б),сигнал (фиг, 3 в) в вйде перепадов 55напряжения поло:лительной полярности поступает нд схемы 5,6,7 стробировдния.Йд вторые входы схем стробиро-вдция поступают строб-импульсы,формируемые схемами 8,10 соответственно из деретних и заднихфронтов модулирующего сигнала (фиг,д, г), вырабатываемого генератором 5 41,Импульсы, формируемые из передних и задних фронтов модулирующего сигнала (фиг. З,д,е) задерживаютс в устройствах временной задержки 9,11 на время, равное примерно четверти периода следования импульсов модулирующего сигнала.Получаемые при этом последовательности строб-йгшульсов (фиг. З,ж,з),формируемые из фрпнтов юдулйрующего сигнала, сфазированы с ицпульсами преобразованного информационного сРгнала на выходе преобразователя.Временная задержка стробирующих импульсов необходима для устранения возможных сбоев в работе схем стробирования, которые могут быть вызваны конечным временем установления амплитуды импульсов на выходе порогового устройства.Схемы стробирования работают таким образом, что строб-импульсысвободно проходят на их выход в том случае, если на потенциальных входах действует уровень напряжения положительной полярности (" высокий" уровень) и строб-импульсы не проходят в цепи управления оконечныги формирователями 12,13, 1 если на потенциальных входах стобирующих схем действует "низкий ровень управляющего напряжения (управляющее напряжение близко к улю). Тогда, как это видно из врег,",енной диаграыщ, при наличии на входе устроиства сигнала постоянно го тока положительной полярности,строс-импульсы (фиг. З,ц), Формируемые из заднего фронта мпульсов модулирующего сигнала (фиг, З,г.), оказываются в середине игльсов на внходе порогового устроиства. В этом случае работает схема 5 стробирования по положительной полярности, и строб-иипульсы свободно проходят на ее выход (фиг.З,и) и далее на оконечные формирователи 12,13 выходных сигналов, Схема стробирования по отрицательной полярности при наличии на входе преобразователя сигнала положительной полярности не срабатывает так как строб-импульсы (фиг. З,ж), поступающие на схему б,совпадают во времени с паузой между иг;.гальса. ми сигнала на выходе порогового устройства.При наличии на входе преобразователя сигнала постоянного токаотрицательной полярности (фиг. З,к)сигнал на выходе преобразователяимеет вид, показанный на грамме(ФигЗ,л), на выходе усилителя -позиция м, на выходе порогового устройства - позиция н, при этом импульсы на выходе порогового устройства оказываются в фазе со строб-импульсами (фиг. З,ж), 5 формируемыми из передних фронтов импульсов модулируццего сигнала. В этом случае работает схема б стробирования и строб-импульсы с выхода схемы 6 (фиг.З, о)посту пают в цепи управления формирователя,еи 12,13. Схема 5 стробирования при.этом не работает, так как строб-иелпульсы (фиг. З,з 3, поступающие на схему 5, совйадают во времени с паузой между импульсами сигнала на выходе порогового устройства.Схема 7 стробирования срабатывает при отсутствии сигналов на выходе преобразователя. При этом строб-импульсы в данноел случае позиция ж,фиг.З,проходят на выход схемы 7 и используются для управле. ния работой формирователей выходно. 25 го сигнала. ри появлены сигналов постоянного тока любой полярности на входе преобразователя и соответственно импульсов на выходе порого. вого устройства в схеме стробирова. зо ния вырабатывается сигнал, запрещающий прохождение строб-ймпульсов на ее выход.Таким образом, в процессе работы устройства йа выходе одной зь из трех схем стробирования будет вырабатываться последовательность импульсов, исполвзуемая для управления окойечными формирующими устройствами 12,13, В качестве 4 о оконечных формируедцих устройств могут быть использованы триггерные формирователее, интеграторы, мультивибраторы с набором логических ступеней. 4511 а ф.п, 2 представлена схема устройства фор:,верования телеграфных сигналов канала приема с нулевой зоной и без нулевой зоны с трие- гером в качестве оконечного Фор 1,л- бо ующего устройства. Триггер 15ормирует выходной сигнал канала приема без нулевой зоны (ооычный телеграфный выход). При этом при наличии на входе преобразовате- ы ля 2 информационных сигналов соответствующих приему посылок "1" бинарного кода, на выходе триггера 15 должен формироваться сигнал "высокого" уровня; при наличии на входе преооразователя сигналов, соответствуюи 1 еех приему посылок "О", на вееходе тРиггера должен фолееровяться сигееал ееезкого уровня.Установка триггера 15 в состояние "1" (при этом на выходетриггера имеет место сигнал"высокого" уровня) производитсяпо входу правого его плеча первымимпульсом последовательности,вырабатываемой схемой стробирования по положительной полярностивходного сигнала 5,Установка триггера 15 в состояние "О" (при этом на выходе триггера устанавливается сигнал "низкого".уровня) производится по входу лево-,го плеча через логическую ступень16 первьпли паеульсае. е последовательностеи, вырабатываемых схемами стробировайия 6,7 по отрицательной полярности входного сигнала и егоотсутствию.На выходе триггера 17, формирующего сигнал стирания (каналприема с нулевой зоной), долженвырабатываться сигнал "высокого"уровня в случае превышения информационным сигеееалом порога срабатывания порогового устройства 4и сигнал "низкого" уровня, еслиинформационный сигнал, поступающийна вход преобразователя, отсутствует, или его величина недостаточнадля срабатывания пороговогостроиства 4. При этом триггер7 устаееавливается в состояние"1" через логическую ступень 18первыи импульса;:и последовательностей, вырабатываемых на выходесхем стробпрования 5,6 по полярности входного сигнала и в состояние "О" первытл импульспл последовательности, вырабатываемой схемой 7 стробирования по отсутствиюинформационыых сигналов.Применение в устройстве, показанном на фиг. 2, двух пороговыхустройств й соответственно двухгрупп стробирующих схем вызванонеобходимостью установки разныхпорогов срабатывания по каналамприема с нулевой зоной и без нулевой зоны.Предмет изобретения Способ формирования детектированных двоичных сигналов при преобразовании их с помощью модулирующего напряжения входных сигналов постоянного тока в сигналы переменного тока, при последующем усилении, стробировании, пороговой обработке и задержке имйульсов, соответствуеощих фронтам модулирующеИ 3475го сигнала, отличающийся тем, что, ют входные сигналы по полярностис целью повышения точности обработ, пачками импульсов, сформированньпаки многоканальных сигналов с ре-в соответствии с передним и задюпгистрацией их отсутствия, стробиру- фронтами модулирующего сигнала.443475 1+) Заказ бфЬ Изд.Г Тираж ЯИ Подписное 1 1 И 1 осуларственного комитета Совета Министров СССР по делам изобретений и открытий Л 1 осква, 113035, Раушская наб., 4 Ф РсдРнятпе Пасит, Москва, Г, Бережковская наб., 24 Сос.-., В. ВИНагРаДОВРслакгор К. ШаНаУРОБДехред Л. ГЛАДКОВ В КоРРектоР .ХПОРОЖт
