Устроойство для функционального контроля генератора прямоугольных импульсов

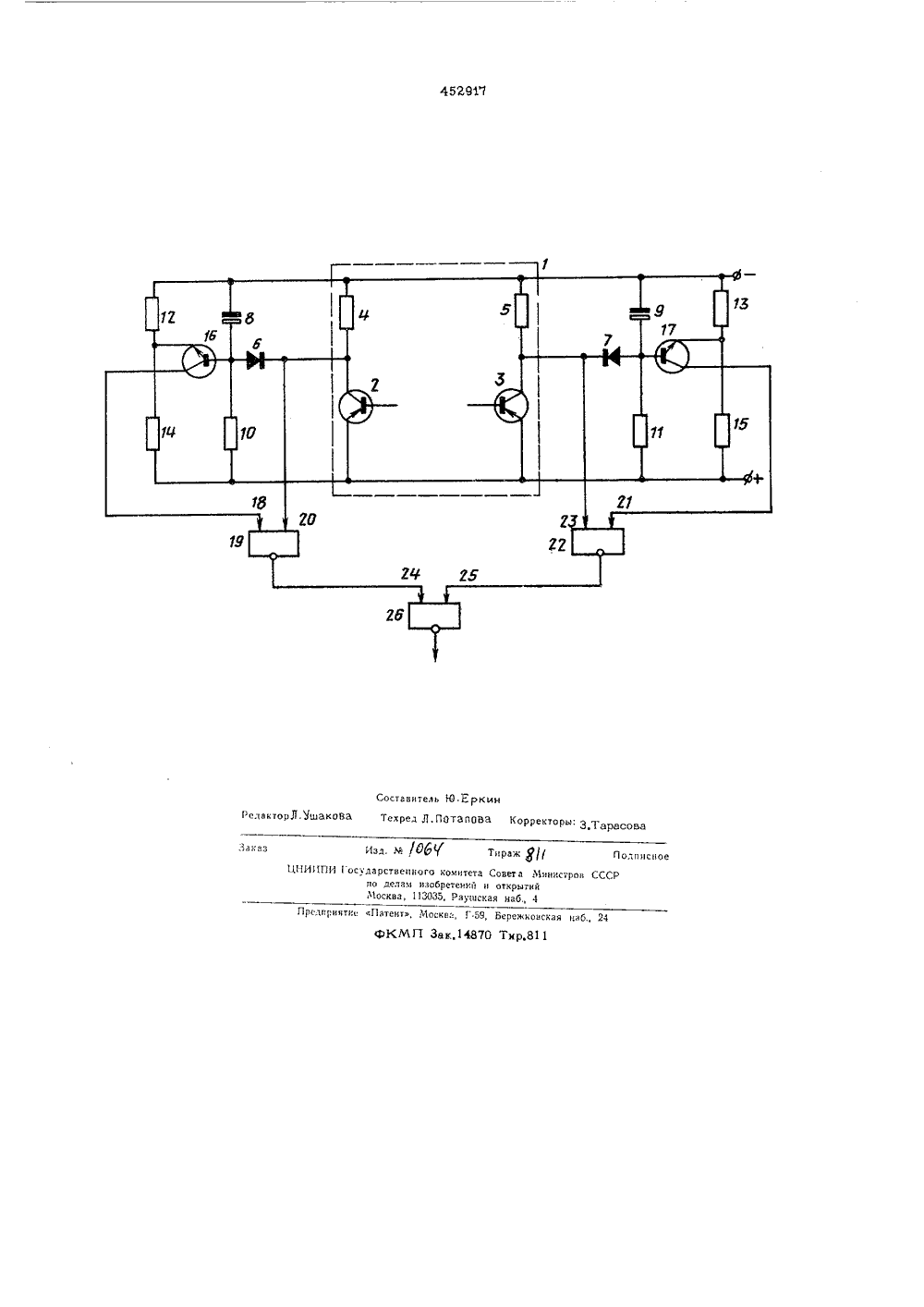

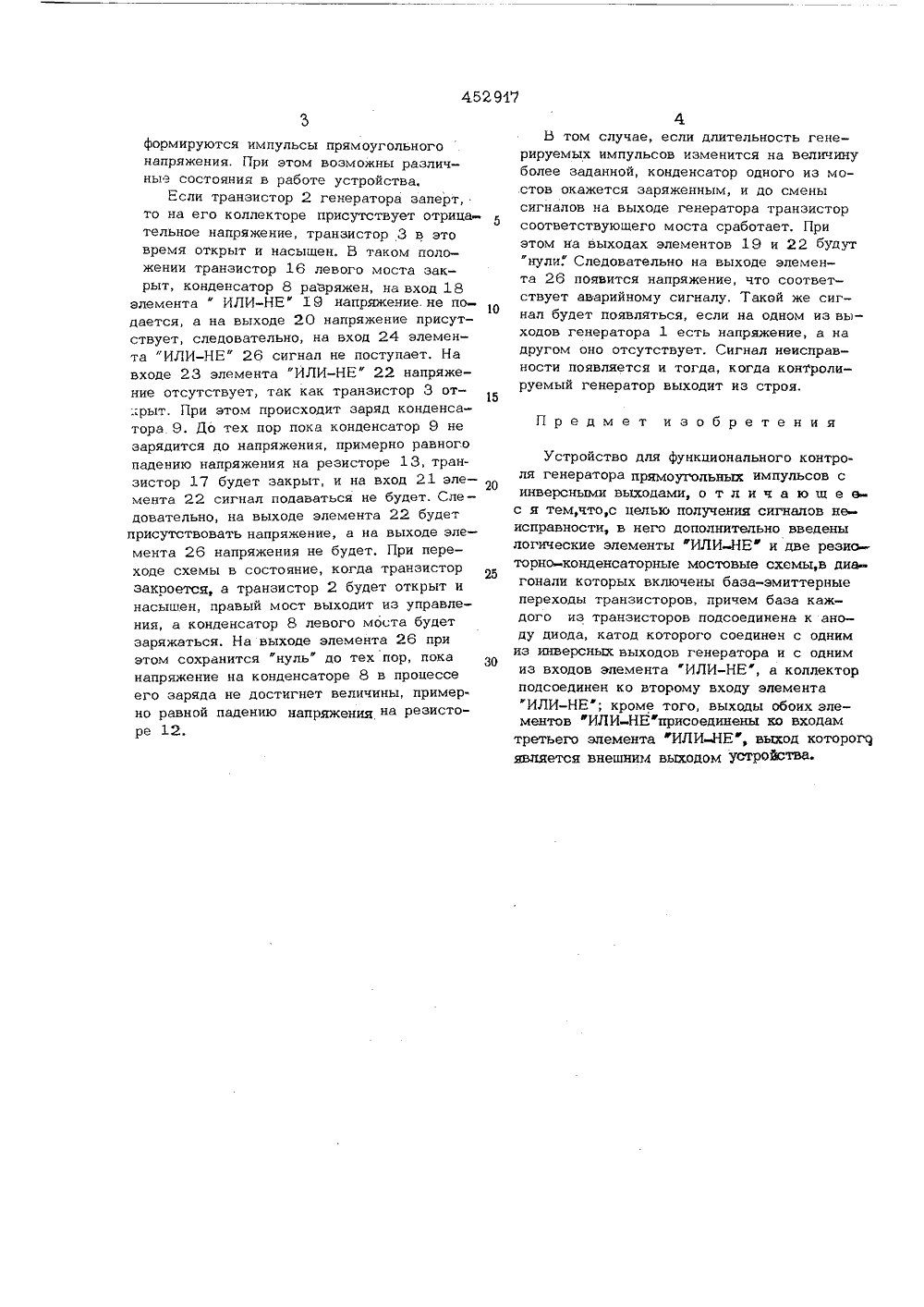

ОПИСАНИЕ (11)ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(51) М. Кл, НОЗЕ 5/18 с присоединением заявкиГосударственный комитет Соввта Министров СССР оо делам изобретений н открытий(54) УСТРОЙСТВО ДЛЯ ФУНКЦИОНАЛЬНОГО КОНТРОЛЯ ГЕНЕРАТОРА ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВИзобретение относится к радиотехнике,оно может быть использовано в устройствазимпульсной техники,Известно устройство для функционального контроля генератора прямоугольныхимпульсов с инверсным выходом. Это устройство не выдает сигнала неисправности.Цель изобретения - получение сигналовнеисправности, Для этого в него дополни-.тельно введены логические элементы "ИЛИОНЕ" и две резисторно-конденсаторные мостовые схемы, в диагонали которых включены база-эмиттерные переходы транзисторов, причем база каждого из транзисторов подсоединена к аноду диода, катод которого соединен с одним из инверсных выходов генератора и с одним из входов элемента "ИЛИ-НЕ", а коллектор подсоединенко второму входу элемента "ИЛИ-НЕ",кроме того, выходы обоих элементов 20"ИЛИ-НЕ" подсоединены ко входам третьего элемента "ИЛИ-НЕ", выход которогоявляется внешним выходом устройства,На чертуже приведена принципиальнаяэлектрическая схема предлагаемого устрой ства, которое содержит симметричный генератор 1 прямоугольных импульсов на транзисторах 2,3,коллекторные цепи которых содержат резисторы 4 и 5,К левому и правомувыходам генератора 1 через диоды 6 и 7 подключены два электрических моста, в которых в двух соседних плечах имеются времязадаюшие конденсаторы 8,9 и резисторы10,1 1, а в два других плеча установленырезисторы 12, 13, 14, 15. В измерительные диагонали мостов включены усилительные транзисторы 16,17.Коллектор транзистора 16 подключенко входу 18 элемента "ИЛИ - НЕ" 19, другой вход 20 которого присоединен к левому выходу контролируемого генератора импульсов.Коллектор транзистора 17 подключенко входу 21 элемента "ИЛИ-НЕф 22, другой вход 23 которого связан с правымвыходом генератора,Выходы элементов 19 и 22 подключены к раздельным входам 24 и 25 двухвходового элемента "ИЛИ-НЕ" 26,В процессе генератора на его выходахформируются импульсы прямоугольного напряжения. При этом возможны различные состояния в работе устройства.Если транзистор 2 генератора заперт,то на его коллекторе присутствует отрицательное напряжение, транзистор 3 в это время открыт и насыщен, В таком положении транзистор 16 левого моста закрыт, конденсатор 8 разряжен, на вход 18 элемента " ИЛИ-НЕ" 19 напряжение. не подается, а на выходе 20 напряжение присутствует, следовательно, на вход 24 элемента "ИЛИ-НЕ" 26 сигнал не поступает, На входе 23 элемента "ИЛИ-НЕ" 22 напряжение отсутствует, так как транзистор 3 отрыт. При этом происходит заряд конденсатора 9, До тех пор пока конденсатор 9 не зарядится до напряжения, примерно равного падению напряжения на резисторе 13, транзистор 17 будет закрыт, и на вход 21 эле - мента 22 сигнал подаваться не будет. Следовательно, на выходе элемента 22 будет присутствовать напряжение, а на выходе элемента 26 напряжения не будет, При переходе схемы в состояние, когда транзистор закроется, а транзистор 2 будет открыт и насыщен, правый мост выходит из управления, а конденсатор 8 левого моста будет заряжаться. На выходе элемента 26 при этом сохранится "нуль до тех пор, пока напряжение на конденсаторе 8 в процессе его заряда не достигнет величины, пример. но равной падению напряжения на резисторе 12. Ы том случае, если длительность генерируемых импульсов изменится на величину более заданной, конденсатор одного из мостов окажется заряженным, и до смены сигналов на выходе генератора транзистор соответствующего моста сработает. При этом на выходах элементов 19 и 22 будут нули," Следовательно на выходе элемента 26 появится напряжение, что соответствует аварийному сигналу. Такой же сигнал будет появляться, если на одном из выходов генератора 1 есть напряжение, а на другом оно отсутствует. Сигнал неисправности появляется и тогда, когда контролируемый генеоатор выходит из строя.Предмет изобретенияУстройство для функционального контроля генератора прямоугольных импульсов с инверсными выходами, о т л и ч а ю ш е вс я тем,что,с целью получения сигналов неисправности, в него дополнительно введены логические элементы ФИЛИ-НЕ и две резиоторно-конденсаторные мостовые схемы,в диагонали которых включены база-эмиттерные переходы транзисторов, причем база каждого из транзисторов подсоединена к аноду диода, катод которого соединеч с одним из инверсных выходов генератора и с одним из входов элемента "ИЛИ-НЕ, а коллектор подсоединен ко второму входу элемента "ИЛИ-НЕ; кроме того, выходы обоих элементов ФИЛИ-НЕфприсоединены ко входам третьего элемента ФИЛИ-НЕ", выход которого является внешним выходом устройстю.. /б/й/ ди Тираж Я/( Полянское ЦПИИПИ осударственного комитета Совета Министров СССРпо делам нзобретеннй н открытнйМосква, 113035, Раушская наб., 4 Заказ Прсдвривтнс Патент, Москва, Г 59, Бережковская наб., 24 ФКМП Зак,14870 Тир,811
