H03K 5/18 — H03K 5/18

Номер патента: 479237

Опубликовано: 30.07.1975

Автор: Блиндер

МПК: H03K 5/18

Метки: длительности, импульсов, минимальной, селектор

...вход триггера р р ращается в исходное состояние.При поступлении на вход устройства им пульса длительностью менее времени селекциит триггер 1 опрокидывается и на его выходе устанавливается логическая 1, которая поступает на вход временного селектора 2.На выходе схемы совпадения 3 потенциал 10 не изменяется, так как на один из ее входовпоступает запрет (логический О) со входа устройства.По окончании входного импульса на обоихвходах схемы совпадения 3 устанавливается 15 логическая 1. В результате на выходе устройства появляется импульс. Через время селекции т на выходе временного селектора 2 кратковременно устанавливается логический О, который поступает на второй вход триг гера 1. Триггер 1 возвращается в исходноесостояние, логический...

Номер патента: 481127

Опубликовано: 15.08.1975

Авторы: Волков, Гарипов, Шляпников, Эстрин

МПК: H03K 5/18

Метки: селектор

...открытый выходной транзистор входного элемента НЕ 1, Отрицательный перепад напряжения, возникающий на выходе элемента И - НЕ 4 триггера, разряжает также конденсатор 10 через диод 8. При этом состояние формирователя выходных импульсов 6 не изменится, так как на одном из его входов по- прежнему присутствует потенциал нулевого уровня. Пока импульс на входе присутствует, напряжение на конденсаторе 9 це изменится, Но после прохождения первого импульса диод 7 запирается и начинается заряд конденсатора 9 входным током элемента задержки 2. Емкость конденсатора 9 выбирают таким образом, чтобы за промежуток времени между импульсами конденсатор це успевал зарядиться до порога срабатывания элемента задержки 2, С приходом очередного импульса...

Номер патента: 481128

Опубликовано: 15.08.1975

Авторы: Голянский, Домченко

МПК: H03K 5/18

Метки: импульсов, селектор

...4.5 Выход формирователя одиночного импульса1 соединен со вторыми входами схем совпадения э и 3Селектор импульсов работает следующимобразом.1 о Иа клемму 5 приходит сигнал логическойединицы. При этом с появлением нулевого тактового сигнала по входу 6 выделяется пулевой сигнал, который длится до прихода тактового импульса по входу 7. Триггер 8 уста навлцвается в единичное состояние. Еди гцчным сигналом с выхода триггера 8 запускается линия задержки 9, триггеры которой перебрасываются последовательно с приходом очередных тактовых импульсов, С выхода линии 21 задержки 9 через инвертор 10 подается единичный сигнал ца схемы совпадения 2 ц 3.Если в этот момент времени на клемме 5 присутствует сигнал, схема совпадения 2 выделяет нулевой...

Номер патента: 481998

Опубликовано: 25.08.1975

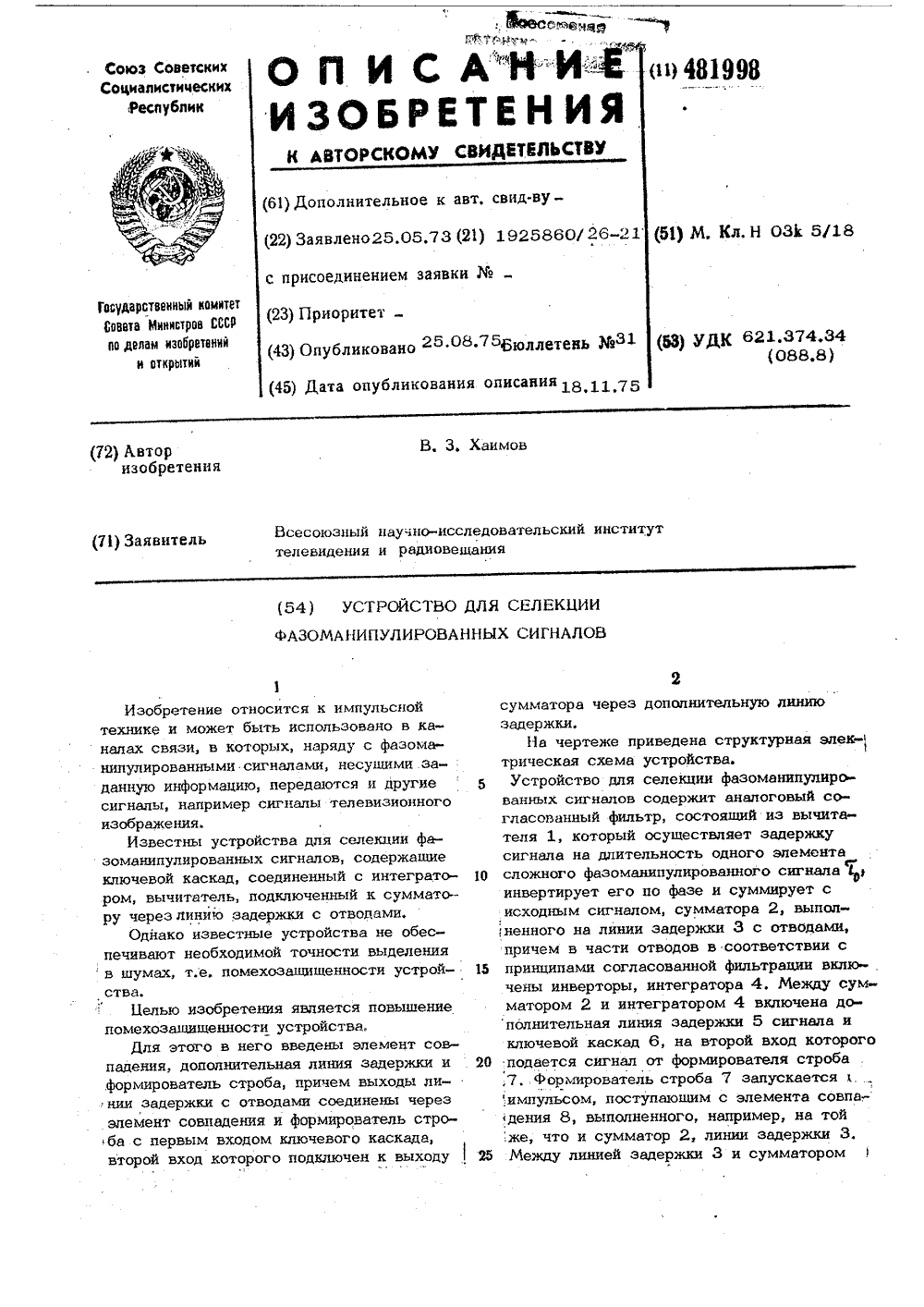

Автор: Хаимов

МПК: H03K 5/18

Метки: селекции, сигналов, фазоманимпулированных

...1, рассматриваемыйсигнал подается па вычитатель 1 где опзадерживается на время 1000инвертируется, суммируется с исходнымсигналом и подается на линию задержки3. Снимаемые с отводов линии задержки3 через каждые Ь 0 в нужной полярности 15сигналы суммируются, далее образуя результируюпшй отклик,Одновремешо с описываемыми процессами селектируемый сигнал попадает ина отводы линии задержки 3, относящиеся 20к элементу совпадения 8, В момент времени, когда на сех отводах линии окаЗываются импульсы положигельной полярности, элемент совпадения 8 вырабатыва-,ет импульс, запускающий формировательстроба 7,Длительность строба Д выбирают изтех соображений, ч гобы флуктуации егофронтов, увеличивающиеся при ухудшенииотношения сигал/шум, не...

Номер патента: 481999

Опубликовано: 25.08.1975

Автор: Антонов

МПК: H03K 5/18

Метки: амплитудный, дискриминатор, дифференциальный

..."О".В том случае, когда выход 12ра 5 находится в состоянии 1 ", егоние не меняется, так как вход 9 этогера не задействован, что соответстсостоянию "1".В момент СВ, когДа выход к 01ра 1 устанавливается в первоначаль3сокое состояние "1 ф, происходит инвертирование состояния триггера 4, т, е, выход 18 триггера 4 из состояния 1 ф переходит в состояние "О", Этот перепад напряжения из состояния 1" в состояние 0" проходит через элемент задержки 6 и через время задержки, обусловленное параметрами элемента задержки, достигает входы 16 установки триггера 4 в состояние "Я" и устанавливает его в первоначальное состояние.Таким образом, на выходах триггера 4генерируется импульс длительностью, равной. времени задержки.Как элемент задержки:может быть...

Номер патента: 484629

Опубликовано: 15.09.1975

Авторы: Латышев, Шарапов

МПК: H03K 5/18

Метки: генератор, импульсов, одиночных

...подключенвыход элемента 5 н второй вход элемента 3.Выход элемента 4 подключен к первому входу30 элемента 5 и к первому входу элемента 6,второй вход которого соединен с выходом элемента 7, а выход - с первым входом элементов 7 и 8, Второй вход элемента 7 подключен к первому входу элемента 9 и является входом генератора, на который поступает опорная последовательность. Второй вход элемента 9 соединен с выходом элемента 8, а выход - с вторым входом элементов 5 и 8 и является выходом генератора.В исходном состоянии (момент времени 0 - 1) на выходах элементов 1, 2, 5, б, 7, 9 имеется высокий потенциал, соответствующий логической единице, а на выходах элементов 3, 4, 8 - низкий потенциал, соответствующий логическому нулю,С приходом...

Номер патента: 484630

Опубликовано: 15.09.1975

Авторы: Дышкант, Крышкин

МПК: H03K 5/18

Метки: временной, многоканальный, селектор

...приходитимпульс за время, меньшее времени задержки линии 2, то триггер этого канала перебрасывается в положение О раньше, чем его перебросил бы импульс первого канала. Тогда 30 суммарный импульс имеет амплитуду, мень шую чем в предыдущем случае. Если приходит несколько сигналов, то амплитуда импульса с линейного сумматора будет е 1 цс меньше и т. д. Легко прокалибровать эту амплитуду от времени прихода импульсов по входным каналам, изменяя задержку линиии 2. Тогда амплитуде Ап соответствует сумма временных интервалов между приходом сигнала по первому каналу и сигналами по остальным а - 1 входам. В принципе можно реализовать такие события, когда различным временным полояениям входных сигналов соответствует одна и та яе амплитуда сигнала...

Номер патента: 486466

Опубликовано: 30.09.1975

Авторы: Баринов, Касымбеков, Пустыльников

МПК: H03K 5/18

Метки: двух, сигналов, сравнения, частот

...р а б,Устройство работает следующим образом.В исходном положении триггеры 3, 4 и 6 находятся в,нулевом состоянии, а триггер 5 - в единичном, ключи 14 и 17 1 разомкнуты, а ключ 1 и 15 и 16 замкнутыВходные сигналы п 1 реобразуются формирователями 1 и 2 в последовательности узких импулъсов. Первый выходной импульс формирователя 1 перебрасывает триггер 4, замыкающий ключ 14 и размыкающий ключ 15, благодаря чему начинается заряд конденсатора цепи 19, при этом напряжение на конденсаторе 20 ивменяется по тому же закону. Однювременно упомянутый импульс перебрасывает триггер 3, подготавливая,прохождение первого выходного импульса формирователя 2 через схему 7, перебрасываю- щего триггер 5, размыкающего ключ 16 и 5 1 О 15 20 25 30 35 40 .15 50 55...

Номер патента: 488336

Опубликовано: 15.10.1975

Автор: Каминский

МПК: H03K 5/18

Метки: временных, интервалов, порогового

...в единицах времени,Выходным напряжением с генераторов 3 ч 4 через электронные;ключи б и 7 заряжаются интегрирующие конденсаторы 8 и 9 соответственно. Дифференциальный усилитель 10 сравнивает два постоянных напряжения, снимаемых с конденсаторов 8 и 9. Причем величина напряжения, снимаемого с конденсатора 9, несет в себе информацию о периоде (длительности) входного сигнала. Разность проинтегрированных значений напряжения измеряется с помощью индикатора 11, который является нагрузкой дифференциального усилителя 10. Индикатор представляет собой стрелочный прибор с нулем по середине, проградуированный в единицах времени.При совпадении контролируемого временного интервала с величиной времени, установленной по отсчетному...

Номер патента: 489211

Опубликовано: 25.10.1975

Автор: Борисочкин

МПК: H03K 5/18

Метки: временной, синхронизации

...генератор 2тробимпульсов, ждущие мультивибраторы з,4, интеграторы 5, 6, ключевые устройств ва 7, 8, управляемые аттенюаторы 9, 10,триггер 11, формирующее устройство 12 и,ограничитель 13, Выходные импульсы снимаются с выхода 14.Выход источника 1 сигналов соединен ев ,со входом ждущего мультивибратора 3, вы ход генератора 2 стробимпульсов соединен,с управляющими входами ключевых устройств7, 8, выходьг которых через управляемыеаттенюаторы 9, 10 соединены с соответст вуюшими входами триггера 11 и формирующего устройства 12, а выход формирующегоустройства 12 соединен со входом ограничителя 13.1./ С пглявт 1 ъеглгпгзгм 11 Рт)(т)1/11."ч(т/ггт;111 пег)еляг 111.1 Е 1" ГО(" ",г тн, 7. 1",1". В ОГГГ Г ГГТГГ,Р Р" ТтЛ ТГТР СОСТОПЕИИ, КОГ/.Я...

Номер патента: 490261

Опубликовано: 30.10.1975

Автор: Бережной

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...4 и резистор 13, Постоянная времени перезаряда конденсатора 3 выоирается из условия накла- ДЫВаЕМОГО МИНИМаЛЬНой (пав) ДЛИТЕЛЬНОСТЬЮ селектируемого импульса. Процесс перезаряда продолжается в течение времени, которое определяется длительностью входного импульса, а также величиной и скоростью нарастания обратного относительно исходного напряжения на обкладках конденсатора 3,При длительности входного импульса сп 1 п (( (так конДенсатор 3 успеВает разрядиться до нуля (точка а) и транзистор 1 открывается по входу. Однако прямого блокингпроцесса не произойдет до тех пор, пока на управляющий электрод тиристора 7 не поступит сигнал включения. Этот сигнал формиру- ЕТСЯ ПО ОКОНЧаНИ 10 ВХОДНОГО ПХ 1 ПУЛЬСа Ува В момент открытия транзистора 2...

Номер патента: 490262

Опубликовано: 30.10.1975

Авторы: Евдаков, Жовтис, Заводчиков, Летин

МПК: H03K 5/18

Метки: импульсов, периоду, селектор, следования

...18 - запрещающий.При поступлении импульсных последовательностей на входную клемму 3 первый импульс проходит через схему 1 совпадения и опрокидывает триггер 6, с выхода которого поступает разрешающий сигнал на вход основного счетчика 4. Импульсы тактовой частоты через делитель 7 частоты поступают на счетный вход счетчика 4, инверсный выход которого подключен к схемам 1, 2, 18 совпадения таким образом, что при поступлении на счетчик 4 нескольких импульсов тактовой частоты со счетчика 4 поступает запрещающий сигнал на схему 1 совпадения и разрешающий сигнал на схемы 2, 18 совпадения,Поступивший на вход второй селектируемый импульс, пройдя через схемы 2, 18 совпадения, опрокидывает триггеры 6, 17. С прямого выхода триггера 6 поступает...

Номер патента: 490263

Опубликовано: 30.10.1975

Авторы: Дмитриев, Парфенов

МПК: H03K 5/18

Метки: биений, дискриминатор, нулевых

...когерентно-импульсный сигнал, входы 34, 35, накоторые поданы ортогональные опорные сигналы, выход 36 дискриминатора,Дискриминатор работает следующим обраПри подаче на вхои 4 когерентно-импулсущей частотой , и остотой 10 П, сдвинутых30 га на 90, на выходе фстот образуются видеоимпульсы, промодулированные колебаниями с частотой Рв, определяемой как Рб = 1 с - 1 оц, сдвинутые по фазе на 90.Импульсные ключи 7 и 8, управляемые селекторными импульсами, жестко связанными во времени с когерентно-импульсным входным сигналом совместно с блоками 9, 10 памяти позволяют зафиксировать значение каждой выборки на период квантования, поэтому напряжения на входе блоков 9, 10 представляют собой последовательность прямоугольных импульсов с длительностью и...

Номер патента: 491204

Опубликовано: 05.11.1975

Автор: Павлюшнев

МПК: H03K 5/18

Метки: асинхронных, импульсных, последовательности, сигналов, чередования

...ко входам элемента ИЛИ. Каждый триггер и управляемый им вентиль образуот ячейку. Количестго ячсск в контрольном устройстве равно числу контролируемых сигиалов.Рассмотрим раооту Одцои цз я 1 сск, контролирующей чсрсдоганис трех смежых сигналов Х; 1, Х Х( 1. В исход.Ом состоянии вентиль выклюс управляющим сигналомвходцьс си палы Отсу тсту 1 от: Х, 1=0, Х,=О, Х(+1=0.Когда на едгцичный вход три(гор(1 постх- пает смежцьш опережающий сигцил Х,; 1=1, триггер перекпочается в единичное состояние и вкл 1 очает вентиль. Следующий за цим сигнал Х;= 1 проходит через вентиль и смсс:1- тель 13 иа выход контроль(юго устроствп. Запаздывающий смежныи сигнал Х +1 -- 1491204 Предмет изобретения Хз Х п) Г1 Составитель Н. Дубровский едактор Б. Федотов Техред...

Номер патента: 491205

Опубликовано: 05.11.1975

Автор: Омельченко

МПК: H03K 5/18

Метки: импульсов, стабилизатор

...связью, подключенный к датчанку стабилизированного тока и,источнику опорного напряжения, прпчем выход усилителя постоянного тока нагружен через потенциометр на обмотку успокоения и на регулируемый выпрямитель возбуждения, соединенный с обмоткой возбуждення,коюмутатор программ 1 ного изменения временивыдер жк,и.25Цель изобретения - улучшение динамических характеристик стабилизатора в режиместабилизации тока паузы.Предлагаемый стабилизатор отличаетсятем, что усилитель постоянного тока содерприведена,пршщнпнальца ема стабплцзатора импул491205 1 Стабилизатор импульсов тока работает следующим образом. Уставка тока па период паузы определяется делителем на резисторах 17, 18. Цепь делителя замыкается контактом 14 коммутатора 15, в...

Номер патента: 493909

Опубликовано: 30.11.1975

Автор: Фрейдин

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...к первому входу элемента 7 и второму входу стробирующего устройства 6, выход которого подключен к управляющему входу ключа 3 и второму входу элемента 7, выход которого подключен к сбросовому входу счетчика 8, выход которого подсоединен к третьему входу стробирующего устройства 6 и выходу селектора.Селектор работает следующим образом.493909 Предмет изобретения Составитель А. Степанов Текред Т. МироноваКорректор М. Лейзерман Редактор В. Булдаков Заказ 150/17 Изд.2013 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2 Входные импульсы запускают через элемент 1 генератор 2, формирующий пилообразные импульсы,...

Номер патента: 496671

Опубликовано: 25.12.1975

Авторы: Петухов, Щелчков

МПК: H03K 5/18

Метки: анализатору, импульсов, приставка

...(8-1 и 8-2) поступают на триггер и .поочередно опрокидывают его, При этом от импульса 8-1 нв первом плече триггера возникает отрицательный перепад, который через дифференцируюшую цепь 4 и формирователь 5 поступает на вход Старт" анализатора импульсов, а от следующего импульса 8-2 отрицательный перепад возникает нв другомплече триггера и через дифференцируюшую цепь 2 и формирователь 3 поступает нв вход Стоп анализатора импульсов, В результате произойдет регистрации анализатором ,временного интервала между пер,вым и вторым импульсами. 45Если первоначальное состояние триггера 1 было противоположным, то первый импульс из исследуемой случайной последовательности установит его в нужное положение и поступит ьв вход "Стоп" анали-, затора, но...

Номер патента: 496672

Опубликовано: 25.12.1975

Автор: Эстрин

МПК: H03K 5/18

Метки: импульсов, селектор

...высокий по тенциал на его выходе, отпирающий элемент 2, Поступление на первый вход элемента 2положительного входного импульса при наличии на его втором входе высокого потен циала вызывает срабатывание элемента 2 и появление на его выходе отрицательного импульса, наличие которого показывает, что период следования входных импульсов10 меньше чем Т . Следовательно, их часто-.Ота следования превышает селектируемую частоту ф " 1/Т . Кроме того, отрицательные импульсы вызывают отпирание диода 6, разряд конденсатора 7 и снижение потенциала на втором входе элемента 3.После прохождения входного импульса на выходе элемента 2 устанавливается высокий потенциал, запирающий диод 6, Конденсатор 7 начинает заряжаться, а элемент 3 остается запертым...

Номер патента: 498725

Опубликовано: 05.01.1976

Автор: Соколов

МПК: H03K 5/18

Метки: визуальной, длительности, импульсов, индикацией, селектор

...наблюдаются яркостные отметки в виде дуг или наложения одной окружности на другую, которые легко отличить от полезной отметки, При изменении расстояния до объекта относительно эталонного длительность яркостной отметки на экране индикатора 1 изменяется. Следовательно, необходимо изменить и длительность развертки заданного импульса в устройстве 5. Это выполняется автоматически с помощью устройства слежения за длительностью заданного импульса 8 и корректора развертки 7, которые воздействуют на цепи управления фазовым сдвигом и частотой генератора устройства развертки заданного импульса по кругу 5.Так, например, при удалении заданногообъекта относительно эталонного расстояния длительность яркостной отметки на экране индикатора 1,...

Номер патента: 499660

Опубликовано: 15.01.1976

Автор: Ерофеев

МПК: H03K 5/18

Метки: импульсов, селектор, следования, частоте

...на конденсаторе 1 О снизится до напряжения выключения однопереходного транзистора 16, последний закрывается, и дальнейший разряд конденсатора 10 идет только через диод 13 и тиристор 12, 11 осле быстрого разряда конденсатора 10 схема переходит в длительно-устойчивое состояние, в котором биполярный транзистор 1 насыщен, тиристор 12 и диод 13 включены, однопереходный транзистор 16 выключен.Запускающий импульс . положительной полярности поступает на клемму 17 и вызывает следующие переключения в схеме: он запирает биполярный транзистор 1, т, е. разрывает связь анода тиристора 12 с клеммой 18, кроме того, входной импульс дифференцируется цепью, состоящей из конденсатора 11 и резистора 7. Короткий положительный импульс, соответствующий...

Номер патента: 500582

Опубликовано: 25.01.1976

Авторы: Алексеев, Ананян

МПК: H03K 5/18

Метки: импульсов, расщепитель

...выводе дросселя 4 - сначала формируется первый импульс - импульс малой длительности за счет диффе- о ренцирования переднего фронта входного им пульса цепью из резистора 10 и дросселя 4, а по окончании фазы высокой обратной проводимости диода 1 с накоплением заряда длительностью 1 формируется импульс с1коротким передним фронтом и длительностьюи вх 1Длительность фазы с высокой обратной проводимостью диода 2 с накоплением заря 3) да выбирается достаточной для того, чтобы первый импульс "закорачивался через малое сопротивление диода 2 с накоплением заряда на обшую шину 3. Поэтому на выходе второго каскада катода диода 2 23 с накоплением заряда - выделяется только второй импульс, который через диод 15 по ступает на анод туннельного диода...

Номер патента: 504299

Опубликовано: 25.02.1976

Авторы: Ведерников, Кирьянов, Кокшаров, Цапенко

МПК: H03K 5/18

Метки: пороговое, частотное

...предлагаемого устройства, о содержит генераторы 1 и 2 стройство работает следующим образом,случае, коГпв(Дг (где- входвстота, в )- частота генератора 1 ), од делителя частоты 4 через логичеслемецт 2 И-ИЛИ постуггвет имг 1 ульсгггля довательность с частотой 1 в цвОе 1 г ) делителя частоты 5 - коцтролйруемвгга У, В этом случае импульсы будут,гхяться на выходе делителя частоты 4 лжвя держать триггер в прежнем сони, Одновременно каждый выходной льс делителя 4 осуществляет уствцовнулевое состояние делителя 5. В слукогда 1 ). импульс появляется нвк оптде делителя частоты 5 и устанавливает гер в состояние, при котором цв вход тели частоты 4 через логический эле И-ИЛИ начинают поступать импуль5 О 4 299: Составитель А, АртюхО. Кузнецова...

Номер патента: 510781

Опубликовано: 15.04.1976

Авторы: Кузнецов, Юдин

МПК: H03K 5/18

Метки: времени, группы, импульсов, раздроса

...котороь Выбирастся раиным максмьь:ььь:о допустимому времени разброса вхОдцых импульсов. Задержанный по времени импульс поступает на формирователь 7, формирующий короткий импульс по переднему фронту поступающего на него импульса, после формирователя 7 сигнал поступает на импульсный вход вентиля 8, а с выхода логической схемы И 5 сигнал запрета поступает на потенциальный вход вентиля 8 и на импульсный вход вентиля 11. По,- являющийся на выходе вентиля 8 сигнал фиксируется тригером 9, который управляет ин дикатором 10 (БРАК) и вентилем 11.Таким образом, наличие сигнала па индикаторе 10 (БРАК) свидетельствует о выходе времени разброса группы импульсов из наперед заданного временного интервала. Од новременно с этим вентиль 11 запирается по...

Номер патента: 514428

Опубликовано: 15.05.1976

Автор: Лаптенков

МПК: H03K 5/18

Метки: двух, импульсных, последовательностей, сравнения, частот

...фронта залержанных 20 цп,цсдз этдлд 111:ой послеЛовдтельноститрцГГср устдцд:1 гНвастя в СО(.тоянис; на выходе 160, нд ь.холе 17 - 1.Если частоты вхолных импульсов последовдтельцо;тсй равцы, то цсзалержанные цм пульсы оооцх по, СЛовательпостей на выхоЛэ, е.( Сцтдв 9 1 Ь це п 1 зохОЛ 51 т, та 1 с кд:, кажЛый цз здлсрждццых ., пульсоз оЛой цз послеЛОВ 11 тсльцдстсц стан 11 В,1 НВает триГГер В сос ОЯН 11 е, запРсц 11 гд 1 цес НРОхожЛенце пд ВыхОД 30 сдог: етству 1(ще; д элемента И - НЕ незалер514428 Составитель А, Артюх Техред М. Семенов Редактор Т. Янова Корректор 3. Тарасова Заказ 1308/15 Изд ЛЪ 1328 Тирак 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретении и открытий 13035, Москва, 2 К, Рауи 5 ска 5...

Номер патента: 515270

Опубликовано: 25.05.1976

Авторы: Дзюба, Москаленко, Сисин, Твердохлебов, Хутский

МПК: H03K 5/18

Метки: между, последовательности, расстояний, сигналов, центрами

...контрольного коца коц Тц; поцается на вхоцы задатчика 1 0 точности, спомощью которого оператор задает требуемый код симметрии, поступакиций на соответствующие вхоцы блока контроля симметрии, что определяется характером вхоцной последовательности сигналом (закономерная или случайная). Если закономернаяпоследовательность, то задатчиком 10точности устанавливают код,цо ециницымладшего разряца; если случайная послецовательность, то тем же задатчиком устанавливают точность, опрецеляемую наибольшей вероятностью появления ожидаемого кода симметрии.На счетный вход блока 11 контроля 40симметрии поступают импульсы последующих полных посылок с третьего выходауправляющего генератора 2. В блоке 11контроля симметрии производится поцсчеткажцой...

Номер патента: 515271

Опубликовано: 25.05.1976

Авторы: Зеленов, Подтяжкин, Штеренберг

МПК: H03K 5/18

Метки: импульса, обнаружения, потери

...Время подачи эталонной последовательности ограничено только импульсами на вхоцах триггеров и импульсами тактовой частоты, подаваемыми на вхоцыэлементов 7, 8 "И", на вхоц линии 2 задержки,Таким образом, импульсы контролируемойъОпослецовательности могут подаваться доимпульсов эталонной последовательности,совпацать с ними или отставать от них,но не выходить за прецелы разрешенногоинтервала времени, определяемого временем поцачи импульсов тактовой частоты навхоцы триггеров 5, 6 и временем выдачиимпульсов с формирователя 3. Через некоторое время, определяемое линией 1 задержки после подачи импульсов последователь- щностей на входы элементов 7, 8 И" поцается импульс зацержанной тактовой час",оты. При появлении ложного...

Номер патента: 516186

Опубликовано: 30.05.1976

Автор: Кристин

МПК: H03K 5/18

Метки: селектор, сигналов, широтно-импульсных

...возвратиться в исходное состояние, и на его выходе появляется логический О, запрещающий прохождение импульса на выход эле мента 3.Если т(тн (т,1 н - длительность импульса одновпбратора 4), то ко времени окончания входного импульса на выходе одновибратора 4 еще сохраняется нулевой уровень, 25 препятствующий прохожденгпо сигнала черезэлемент 3. Спустя некоторое время после окончания входного импульса на выходе элемента задержки 1 появляется нулевой уровень, который принудительно возвращает в516186 4у Сс Га в гсо А, А 1) тхохКараулова Техред 3, Тараненко Корректор А. Гадах дактор Ивд. М 1400 ооларгтиеииого к ; итст ио делаги ивобретеиий 13035, .Москва, Я(-33, РашТирак 1029Со ета Мииис;рои н откритиискан иаб., д, 45 Поди ки:СР Зава...

Номер патента: 519858

Опубликовано: 30.06.1976

Авторы: Гершов, Демидов

МПК: H03K 5/18

Метки: допускового

...РС- фильтр, выход которого через резистор соединен с неинвертирующим входом порогового устройства и через интегрирующую ЯС-цепь и резистор соединен с инвертирующим входом порогового устройства.Н а чертеже приведеэлектрическая схема прества.Устройство допускового контроля содержит пороговое устройство 1, на выходе которого через разделительный конденсатор 2 и выпрямитель 3 включено исполнительное реле 4; заградительный фильтр 5, к выходу которого подключен резистор 6 положительной обратной связи и цепь отрицательной обратной связи, состоящая из интегрирующей цепи 7 и развязывающего резистора 8; источники 9 и 10 опорных напряжений, которые подключены к входам порогового устройства 1 через ключи 11 и 12, управляемые прямоугольными...

Номер патента: 519859

Опубликовано: 30.06.1976

Автор: Петров

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...отвода 2 линии задержки 1, имеющий задержку Х . На третий вход схемы совпадения 6 после инвертирования инвертором8 подается импульс с отвода 3 линии задержки 1, имеющий задержку Хв . На Ьчетвертый вход схемы совпадения 6 поступает импульс с резистора 5, на которыйнагружена линия задержки 1, имеющий задержку Хсу .В тех случаях, когда длительность поступающих импульсов превышает заранеезаданную величину, определяемую разностьюзадержек импульсов, снимаемых с отводов 3и 2 линии задержки 1 - меньший пределселекции Х = Св - Г, но меньше веМКНличины задержки всей линии задержкибольший предел селекцииГ = Сса, проМАКСисходит совпадение инвертированных импульсов высокого потенциала с отводов 2 и 3линии задержки 1 с высоким потенциалом,имеющимся...

Номер патента: 525238

Опубликовано: 15.08.1976

Автор: Ходоров

МПК: H03K 5/18

Метки: временной, дискриминатор

...со входами вычитаюшего устройства 4,а его выход является выходом дискриминатора,На фиг. 2 а показана временная диаграмма напряжения входного импульсною сигнала, где Т-точка, соответствующая временному положению центра плошади этой эпюры,то есть характерной точки исследуемоговходного сигнала. В интеграторе 1 происходит интегрирование входного импульса. Эпюранапряжения на выходе интегратора 1 показана на фиг, 2 б. Она соответствует интегра 525238лу напряжения входного импульса. В концепроцесса интегрирования входного импульсанапряжение на выходе интегратора достигаетвеличины М, которая соответствует полнойплощади эпюры этого сигнала. При этом вре- бменное положение точки 0,5 М будет равноТи,Напрягкение на выходе элемента задержки 2...
