Генератор импульсов

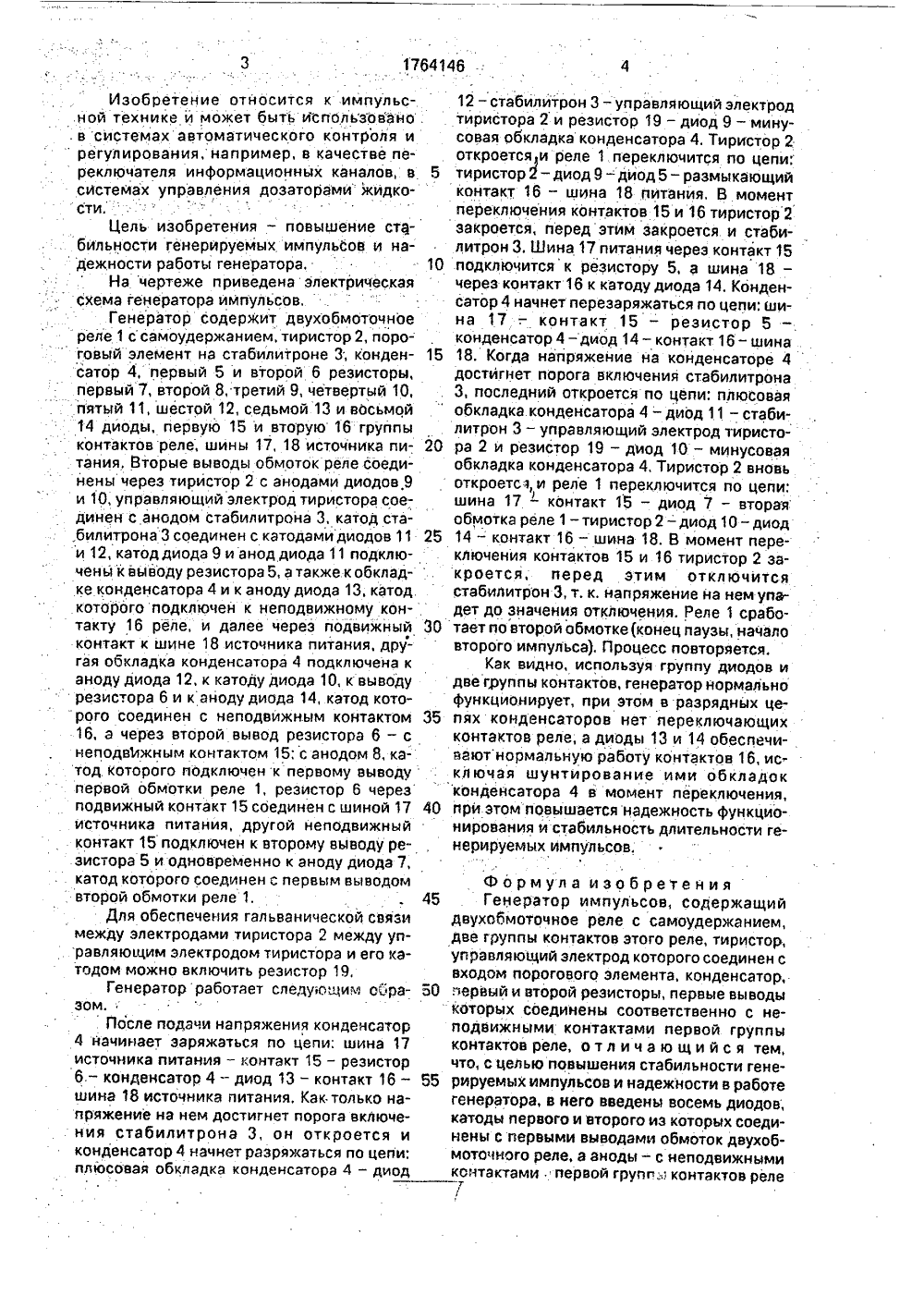

(19)я)5 Н 03 КЗ/О ЗОБРЕТЕНИ ИСАН АВТОРСКОМУ СВИДЕТЕЛЬС сной технике, оматического пример, в каационных каГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(57) Использование: в импульв частности в системах автконтроля и регулирования, начестве переключателя информ малов, в схемах управления дозаторами жидкости, Сущность изобретения: введение в схему диодов 7-14 и использование двух групп контактов 15 и 16 двухобмоточного реле 1 с самоудержанием позволило исключить переключающие контакты реле из разрядных цепей конденсатора 4, при этом диоды 13 и 14 обеспечивают нормальную работу контактов 16, исключая шунтирование ими обкладок конденсатора 4 в момент переключения, за счет чего повышается надежность функционирования генератора и повышается стабильность длительности генерируемых импульсов, 1 ил.. в системах автоматического контроля и регулирования,например, в качестве переключателя информационных каналов, в системах управления дозаторами жидкости.Цель изобретения - повышение стабильности генерируемых импульсов и надежности работы генератора На чертеже приведена электрическаясхема генератора импульсов,Генератор содержит двухобмоточное реле 1 с самоудержанием, тиристор 2, пороговый элемент на стабилитроне 3; конденсатор 4, первый 5 и второй 6 резисторы, первый 7, второй 8, третий 9, четвертый 10, пятый 11,шестой 12, седьмой 13 и восьмой 14 диоды, первую 15 и вторую 16 группы контактов реле, шины 17, 18 источника питания, Вторые выводы обмоток реле соединены через тиристор 2 с анодами диодов 9 и 10, управляющий электрод тиристора соединен с анодом стабилитрона 3, катод стабилитрона 3 соединен с катодами диодов 11 и 12, катод диода 9 и анод диода 11 подключены к выводу резистора 5, а также к обкладке конденсатора 4 и к аноду диода 13, катод которого подключен к неподвижному контакту 16 реле, и далее через подвижный 30контакт к шине 18 источника питания, другая обкладка конденсатора 4 подключена к аноду диода 12. к катоду диода 10, к выводу резистора 6 и к аноду диода 14, катод которого соединен с неподвижным контактом 16, а через второй вывод резистора 6 - с неподвижным контактом 15; с анодом 8, катод которого подключен к первому выводу первой обмотки реле 1, резистор 6 через подвижный контакт 15 соединен с шиной 17 источника питания, другой неподвижный контакт 15 подключен к второму выводу резистора 5 и одновременно к аноду диода 7, катод которого соединен с первым выводом второй обмотки реле 1.Для обеспечения гальванической связи между электродами тиристора 2 между управляющим электродом тиристора и его катодом можно включить резистор 19,Генератор работает следующим образом. После подачи напряжения конденсатор 4 начинает заряжаться по цепи: шина 17 источника питания - контакт 15 - резистор 6. - конденсатор 4. - диод 13 - контакт 16 - шина 18 источника питания. Как только напряжение на нем достигнет порога включения стабилитрона 3, он откроется и конденсатор 4 начнет разряжаться по цепи; плюсовая обкладка конденсатора 4 - диод 12 - стабилитрон 3 - управляющий электрод тиристора 2 и резистор 19 - диод 9 - минусовая обкладка конденсатора 4. Тиристор 2 откроетсяи реле 1 переключится по цепи: тиристор 2 - диод 9 - диод 5 - размыкающий контакт 16 - шина 18 питания. В момент переключения контактов 15 и 16 тиристор 2 закроется, перед этим закроется и стабилитрон 3, Шина 17 питания через контакт 15 подключитсяк резистору 5, а шина 18 - через контакт 16 к катоду диода 14. Конденсатор 4 начнет перезаряжаться по цепи; шина 17 - , контакт 15 - резистор 5 - конденсатор 4 - диод 14- контакт 16- шина 18. Когда напряжейие на конденсаторе 4 достигнет порога включения стабилитрона 3, последний откроется по цепи: плюсоваяобкладка конденсатора 4 - диод 11 - стабилитрон 3 - управляющий электрод тйристора 2 и резистор 19 - диод 10 - минусовая обкладка конденсатора 4, Тиристор 2 вновь откроетс,и реле 1 переключится по цепи; шина 17 - контакт 15 - диод 7 - втораяобмотка реле 1 - тиристор 2 - диод 10 - диод 14 - контакт 16 - шина 18. В момент переключения контактов 15 и 16 тиристор 2 закроется, перед этим отключится стабилитрон 3, т, к, напряжение на нем упадет до значения откйючения. Реле 1 сработает по второй обмотке(конец паузы, начало второго импульса). Процесс повторяется.Как видно, используя группу диодов идве группы контактов, генератор нормально функционирует, при этом в разряднйх цепях конденсаторов нет переключающих контактов реле, а диоды 13 и 14 обеспечиваютнормальную работу контактов 16, ис.ключая шунтирование ими обкладок конденсатора 4 в момент переключения, при этом повышается надежность функционирования и стабильность длительности генерируемых импульсов; Формул а изо бр ете н ия Генератор импульсов, содержащий двухобмоточное реле с самоудержанием, две группы контактов этого реле, тиристор, управляющий электрод которого соединен с входом порогового элемента, конденсатор, первый и второй резисторы, первые выводы которых соединены соответственно с неподвижными контактами первой группы контактов реле, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности генерируемых импульсов и надежности в работе генератора, в него введены восемь диодов; катоды первого и второго из которых соединены с первыми выводами обмоток двухобмоточного реле, а аноды - с неподвижными контактами . первой групг.;1 контактов реле - т1764146 Составитель Н.ФерапонтоваТехред М.Моргентал Корректор Е,Папп Редактор Г.Бельская Заказ 3462 Тираж . Подписйое ВНИИПИ Государственного комитета по изобретениям и открытйяМ при ГКНТ. СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 5соответственно, вторые выводы обмоток двухобмоточного реле через тиристор соедйнены с точкой соединения анодов треть. его и четвертого диодов, катоды которых соединены соответственно с вторыми выводами первого и второго резйсторов, с выводами конденсаторов, анодами пятого, шестого, седьмого и восьмого диодов; точка соединения катодов пятого и шестого диодов соединена с вйходом порогового элемента, а катоды седьмого и восьмого диодов . соединены соответственно с.неподвижны ми контактами второй группы контактовреле, подвижные койтакты обейх групп контактов реле соединены с соответствую-.щими-шинами источника питания.
