H02M 1/04 — для приборов с сеточным управлением

Номер патента: 115621

Опубликовано: 01.01.1958

Авторы: Воскресенский, Лазарев, Травин

МПК: H02M 1/04

Метки: импульсов, ионными, многофазными, преобразователями, прямоугольных, сеточного, фазного, формирования, электронное

...забросах углов,Это достигается тем, что сетка выходной лампы преобразоформы импульсов каждого из вентилей соединена с анодом вылампы устройства формирования импульсов другого, смежного с ивентиля той же группы через конденсатор и ограничивающее асопротивление,ема предлагаемого ус115621С целью получения прямоугольных импульсов различной ширины, сопротивление б, включенное между сеткой лампы выходного каскада преобразователя формы импульсов и полюсом анодного выпрямителя, выполнено переменным, Для ограничения ширины импульсов при автоматических забросах углов между сетками ламп 2 одних каналов и анодами таких же ламп смежных каналов создается емкостная связь посредством конденсаторов 7, ограниченная сопротивлением 8.Устройство питается...

Номер патента: 115624

Опубликовано: 01.01.1958

Автор: Долбня

МПК: H02M 1/04, H02M 7/12

Метки: выпрямителем, ионным, несимметричного, сеточного

...сеточного уприменяют устройства с регулированипри помощи фазных мостов.Известные подобные устройства имеют сложнуюточно надежны в работе.Для устранения указанных недостатков предлагаету;тройстве статический делитель частоты, служащийуправляющих импульсов, частота которых не имеет общчастотой тока, подводимого к выпрямителю.На чертеже изображена схема предлагаемого устроСетки трехфазного выпрямителя 1 получают упрапопеременно от двух трехфазных статических фазоврые в свою очередь питаются от любого источникажения с частотой 25 гц В качестве такого источника ьзован трехфазный статический делитель частоты 3.При параллельном включении двух выпрямветствующие обратной полуволне напряжения фна сетку одноименной фазы второго...

Номер патента: 116163

Опубликовано: 01.01.1958

Автор: Мартынов

МПК: H02M 1/04

Метки: ионными, преобразователями, сеточного

...Очевид116163но, что, изменяя уровень управляющего напряжения, можно получить изменение момента времени открывания триода в пределах до 350 (фиг. 2 г),Диод Рг предохраняет цепь эмиттер - основание триода П от сравнительного высокого отрицательного напряжения пилообразной формы. Диод Рз шунтирует вход триода при положительных напряе, больших 0,2 в.С выхода триода П снимается напряжение трапецеидальной формы (фиг. 2 в). 11 араллельно выходу триода П, включено дифференцирующее звено Р С , пропускающее только перепады напряжения ьыхода триода П,.Напряжение на сопротивлении Р имеет вид, приведенный на фиг. 2 г. Диод Р 4 пропускает во входную цепь триода Пт только положительный импульс, время начала которого изменяется в зависимости от...

Номер патента: 118543

Опубликовано: 01.01.1959

Авторы: Долбня, Маевский

МПК: H02M 1/04

Метки: ионным, преобразователем, сеточного

...и вентилей б и б.Формирующая емкость 12 делителя частоты подобрана таким образом, чтобы его выходное напряжение имело не синусоидальную, а трапецеидальную форму, что позволяет снизить потребляемую им мощность.Каждый из вентилей б и б зашунтирован сопротивлением И или 14и подключен катодом к генератору импульсов.Предлагаемое устройство работает следующим о118548 Предмет изобретения Устройство для сеточного управления ионным преобразователем, содержащее генератор импульсов и фазосдвигающий узел, от л и ч а ю. щ е е с я тем, что, с целью повышения коэффициента мощности при глубоком регулировании выпрямителя путем его перевода на несимметричное управление, применен подключенный к сеточным цепям вентилей различных групп выпрямителя...

Номер патента: 119237

Опубликовано: 01.01.1959

Автор: Мантров

МПК: H02M 1/04

Метки: вентилей, возбуждения, ртутных, форсирования

...ния и предотвраания как спада рапенно, так возбужд использоее совер ния токай путем астания.того, чждения жен третьей порядк чесна о и о дросс предыд ст с тремя обмотками 1, 2 и иля 4, обмотка 2 - в цепь пь возбуждения коммутий дроссель цепь вент роиство содержит катоднытка 1 включена в аноднуюдения этого вентиля и обмотося с ним другого вентиля 5ое выполнение дросселя пля форсирования тока возбенапряжений в цепи возбу к главного возникнове ользовать )едотврати озволяет и уждения иждения. мет изобретения ных вентилеи, обмотка котоь возбуждения шения эффекния возникнозбуждения ртут дроссель, одна другая - в цеп о, с целью повьи предотвраще Устройство для фо одержащее трансформ ого включена в анодн того вентиля, о т л и ч ивности...

Номер патента: 119239

Опубликовано: 01.01.1959

Авторы: Бондаренко, Маевский

МПК: H02M 1/04, H03B 27/00

Метки: генератор, импульсов, униполярных

...обмотка 2, а на крайних стержнях 3 и 4 - две вторичные обмотки 5 и б. Часть витков каждой вторичной обмотки шунтируется полупроводниковым вентилем 7, а реактивность рассеивания компенсируется емкостями конденсаторов 8, включенными параллельно обеим вторичным обмоткам. В каждую из вторичных обмоток трансформируется лишь та полуволна напряжения, которая направлена встречно проводимости вентиля. При прохождении полуволны другого направления магнитный поток почти мгновенно вытесняется из данного крайнего стержня в противоположный под действием тока короткого замыкания, протекающего в части вторичной обмотки, зашунтированной вентилем.Такое быстрое перемагничивание стержней сердечника трансформа тора способствует повышению фронта...

Номер патента: 119240

Опубликовано: 01.01.1959

Авторы: Гаврилов, Гинзбург, Шипилло

МПК: H02M 1/04

Метки: импульсов, ионными, многофазными, преобразователями, прямоугольных, сеточного, фазного, формирования

...мощность.На фиг, 2 изображен также измененный узел формирования сеточного импульса. Вместо шести нагрузочных сопротивлений непосредственно включаются первичные обмотки трех сеточных трансформаторов. Каждый сеточный трансформатор имеет две первичные обмотки, включаемые в противофазные цепи устройства. Благодаря этому в каж М 119240дом сеточном трансформаторе отсутствует постоянная составля ощая потока. Формирование сеточных импульсов происходит во вторичных цепях сеточных трансформаторов, где первичные импульсы детектируются и соответствующие обмотки включаются попарно. При этом одна группа балластных сопротивлений Й, выполняет роль сеточных сопротивлений, а другая Рд - сопротивлений деионизации, Вентили В срезают отрицательные...

Номер патента: 119241

Опубликовано: 01.01.1959

Авторы: Бородавченко, Гуткин

МПК: H02M 1/04

Метки: ионными, преобразователями

...с сопротивлений СН, используются в качестве отпирающего сеточного импульса, подаваемого на сетки ртутных вентилей через сопротивления СС, которые служат для ограничения сеточных токов,Момент насыщения изменяется с помощью обмоток управления (подмагничивания) пик-дросселей, При изменении величины тока, протекающего через обмотки управления пик-дросселей, изменяется ширина отпирающего сеточного импульса, а следовательно, и угол регулирования ртутных вентилей. Одна из обмоток подмагничивания (обмотка смещения) служит для выбора рабочей точки на характеристике пикдросселя, вторая (обмотка управления) - для изменения ширины отпирающего импульса в зависимости от величины задающего сигнала. В:лучае применения полупроводниковых вентилей с...

Номер патента: 120255

Опубликовано: 01.01.1959

Автор: Михайлов

МПК: H02M 1/04

Метки: фазосдвигающее

...лампы 3 и дифференцирующей цепочки, содержащей активное сопротивление 4 и емкость б.Регулирование ширины импульсов производится путем изменения сопротивления лампы б, включенной между сеткой выходной лампы 2 триггера и плюсом анодного источника тока. Эта лампа используется в качестве переменного активного сопротивления и регулирует постоянную времени цепи конденсатора 7, подключенного к сетке лампы 2.Импульсы положительной полярности, получаемые от лампы 2, соответствуют переходу схемы в неустойчивое состояние, а импульсы отрицательной полярности - возвращению схемы в устойчивое состояние.Сдвиг между. положительным и отрицательным импульсами, т. е, продолжительность неустойчивого состояния триггера, определяется120255 постоянной...

Номер патента: 120573

Опубликовано: 01.01.1959

Автор: Болотин

МПК: H02M 1/04

Метки: тиратроном

...сопротивление б. В катодную цепь параллельно нагрузке б включен потенциометр 7, движок которого устанавливается в такое положение, чтобы напряжение, снимаемое с потенциометра, было равно или меньше напряжения управляющего импульса. При этом благодаря наличию германиевого диода 8 ток через катушку реле 3 не протекает до тех пор, пока на входе действует управляющий импульс.В момент прекращения подачи входного управляющего иМпульса к катушке реле 3 прикладывается часть напряжения, снимаемого с потенциометра 7. При этом реле срабатывает, кратковременно. разрывая контактами 2 анодную цепь тиратрона, После. погашения тнратрона реле 3 возвращается в обесточенное состояние, при котором его контакты 2 нормально замкнуты.120573 Параллельно...

Номер патента: 120585

Опубликовано: 01.01.1959

Автор: Грабовецкий

МПК: H02M 1/04, H02M 7/12

Метки: вентилями, ионными, преобразователя, сеточного

Номер патента: 121179

Опубликовано: 01.01.1959

Автор: Авербух

МПК: H02M 1/04, H03H 7/20

Метки: мостовой, фазосмещатель

...конденсатор.На чертеже изображена принципиальная схема предлагаемого фазосмещателя.Фазосмещатель выполнен в виде моста, два плеча которого образованы вторичными обмотками 1 и 2 питающего трансформатора 3, а два других - постоянным активным сопротивлением 4 и реактивным сопротивлением, состоящим из включенных последовательно конденсатора б постоянной емкости и дросселя б с подмагничпванием.При отсутствии подмагничивания дросселя б реактивное плечо моста имеет индуктивное сопротивление и определяет одно граничное положение фазы напряжения нагрузки. При постепенном увеличении подмагничивания величина индуктивного сопротивления этого плеча моста уменьшается и начинает преобладать емкостное сопротивление, достигая при полном насыщении...

Номер патента: 125305

Опубликовано: 01.01.1960

Авторы: Гаврилов, Гинзбург, Левандовский, Шепилло

МПК: H02M 1/04

Метки: импульсов, ионными, преобразователями, сеточного, формирования

...передним и задним фронтами (т. е при угле коммутации, близксгм к нулю). Цепи змиттер-коллектор всех триодов получают питание от общего источника 5 постоянного тока, В цепь коллектора каждого триода включена обмотка одного из трех промежуточных сеточных трансформаторов б.При протекании тока в цепи эмиттер-база триода 4 сопротивление эмиттер-коллектор резко уменьшается и напряжение источника питания прикладывается к первичной обмотке сеточного трансформатора 6. Таким образом, на вторичных обмотках сеточньсх трансформаторов возникают управляющие импульсы длительностью б 0 эл.На выходе каждого из трансформаторов включается известная схема, составленная из вентилей 7 и сопротивлений 8, позволяющая использовать как положительный, так и...

Номер патента: 127319

Опубликовано: 01.01.1960

Авторы: Гинзбург, Шипилло

МПК: H02M 1/04, H03H 7/20

Метки: трехфазное, фазовращающее

...схему 4. Выходы выпрямительных схем 3 и 4 включены последовательно можо применить и параллельное включение) и нагружены на общее рсгулпруемое сопротивление б (электронная лампа 6, полупроводниковый триод 7 и т. п.). При разрыве цепи управления (Л=.-) первичные токи трансформаторов 2 отсутствуют, что эквивалентно размыканню регулируемых активных плеч мостов. Короткое замыкание цепи управления (Я=О) воспринимается всеми тремя мостами как короткое замыкание регулируемых активных плеч, чем достигается полное изменение фазы напряжений в диагоналях мостов (на нагрузке). Поскольку сопротивление б является физически общим для трех фаз, несимметрия выходных напряжений мостов принципиально отсутствует.127319 Применение на трансформаторе 2...

Номер патента: 128086

Опубликовано: 01.01.1960

Авторы: Гринберг, Мельников

МПК: H02M 1/04

Метки: величины, импульсов, последовательность, постоянного

...в дополнительной обмотке 3, служащей обмоткой о грицательной обратной связи, нарастает ток и при увеличении размагничивающих ампервитков до значения ампервитков управленипервитки, определяемые шириной петли гистерезиса, усилитчается.Накопленный на конденсаторе 2 заряд разряжается через диод 7 и нагрузочное сопротивление б. Время, в течение которого магнитный усилитель преобразователя находится во включенном состоянии, растет с увеличением значения входного сигнала.128086 Предмет изобретенияПреобразователь величины постоянного тока в последовательносгь импульсов переменной длительности, состоящий из магнитного усилителя с внутренней положительной обратной связью, о т л и ч а ю щ и й с я тем, что, с целью улучшения...

Номер патента: 129727

Опубликовано: 01.01.1960

Автор: Пистрак

МПК: H02M 1/04

Метки: вентилями, ионного, преобразователя, сеточного

...Н 1 и Н 2. Вентили В, и В цмсот общую систему сеточного управления. Регулирование общего уровня напряжения преобразователя осуществляется статцчсскпл фазорсгулятором ФС, а необходимый по условиям работы системы разбаланс напряжений и токов, создаваемых обеими группами вентилей, достигается воздействием на обмотки подмагнцчцвация пцк-дросселсй ОД. Для этой цели обмотки подмагцичивания пик-дросселей ОД, подключенные к уравниваощсму усилителю УРД, разбиты ца две встречно включснныс группы. Основной управляющий сигнал от системы управления возбуждением двигателей поступает через суммирующий усилитель СУД ца вход фазорегулятора ФС. Корректирующий сигнал разбаланса подастся на обмотки подмагцичивания пик-дроссслсй от уравниваюцсго усцо...

Номер патента: 132310

Опубликовано: 01.01.1960

Автор: Рашба

МПК: H02M 1/04, H03H 7/21

Метки: статический, фазовращатель

...электрическая схема описываемого фазовращателя; на фиг. 2 - схема трехфазного фазовращателя.Описываемый фазовращатель состоит из дросселя ДРс обмоткой подмагпичивания У, подключенного к опережающей фазе Л, симметричнои трехфазной сети, дросселя ДРс постоянной индуктивностью, подключенного к запаздывающей фазе В трехфазной сети, и конденсатора С, включенного между общей. точкой дросселей и нулевым проводом. Параллельно конденсатору включается нагрузка гфазовращателя.,Мо 13231".Пои 3 екотором соотношении между 5 ндуктно,ты дроссм 5 ЯР, емкостью конденсатора С н сопротивлением нагрузки грегулирование индуктишюсти дросселя ДРпутем подмагничнвания его постоянным током приводит к измененшо фазы напряжения на нагрузке, причем величина...

Номер патента: 132313

Опубликовано: 01.01.1960

Авторы: Калашник, Константинов, Шустер

МПК: H02M 1/04, H02M 7/48

Метки: многофазный, постоянного, статический

...под нагруз кой и уменьпить потребную мощность задавшего генератора.На чертеже изображена схема цспи оязы и цепи синх 1 юнизссцси с указанием полярностей напряжений.11 апряжение со схемы совпадения (обмотки 1 и 2) подается нс нс. посредственно на базу триода Тс, а через секцию аб базовой обмотки,Э с числом витков, равньсм числу витков обмотки связсс У Няссряжссссся сс;Предмет изобретения Статический преобразователь постоянного тока в многофазный во авт, св,126943, о тл и ч а ю щ и й с я тем, что, с целью повьппсния к.п.д. преобразователя, обеспечения четкости его работы при пуске под нагрузкой и уменьшения потребной мощности задающего генератора, базовые обмотки однофазных преобразователей разделены на две секции, одна из которых...

Номер патента: 132314

Опубликовано: 01.01.1960

Авторы: Гинзбург, Шипилло

МПК: H02M 1/04, H02M 7/72, H02P 5/12 ...

Метки: ионным, общим, преобразователем, реверсивным, управляющим, фазовращающее, элементом

...двух групп фазовращающих мостов Я - 1. и Я - С, причем одна группа используется для управления выпрямителем, и другая - пнвертором. Нагрузкой 1 хкаждой из групп мостов является пикгенератор, питающий сетки преобразователя.В качестве регулируемого активного плеча всех шести мостов применено общее управляющсе сопротивление Л(электронная лампа ЛЗ или полупроводниковый триод ПТ), включенное через выпрямители 1 В - 4 Л и промежуточные трансформаторы ТП в соответствуюпее плечо моста.Параметры обеих групп мост ем сопротивле реактивных плеч равны между со агодаря этому менение фазы выходных напряже 1 ри изменениях щего параметра управляющего с происходит со132314 шенно синхронно, но с,разнь 1 ми знаками: в мостах Я -при уменьшении Я вектор...

Номер патента: 132315

Опубликовано: 01.01.1960

Авторы: Акодис, Корзун

МПК: H01F 29/10, H02M 1/04

Метки: пик, пика, плавной, положения, регулировки, трансформатора

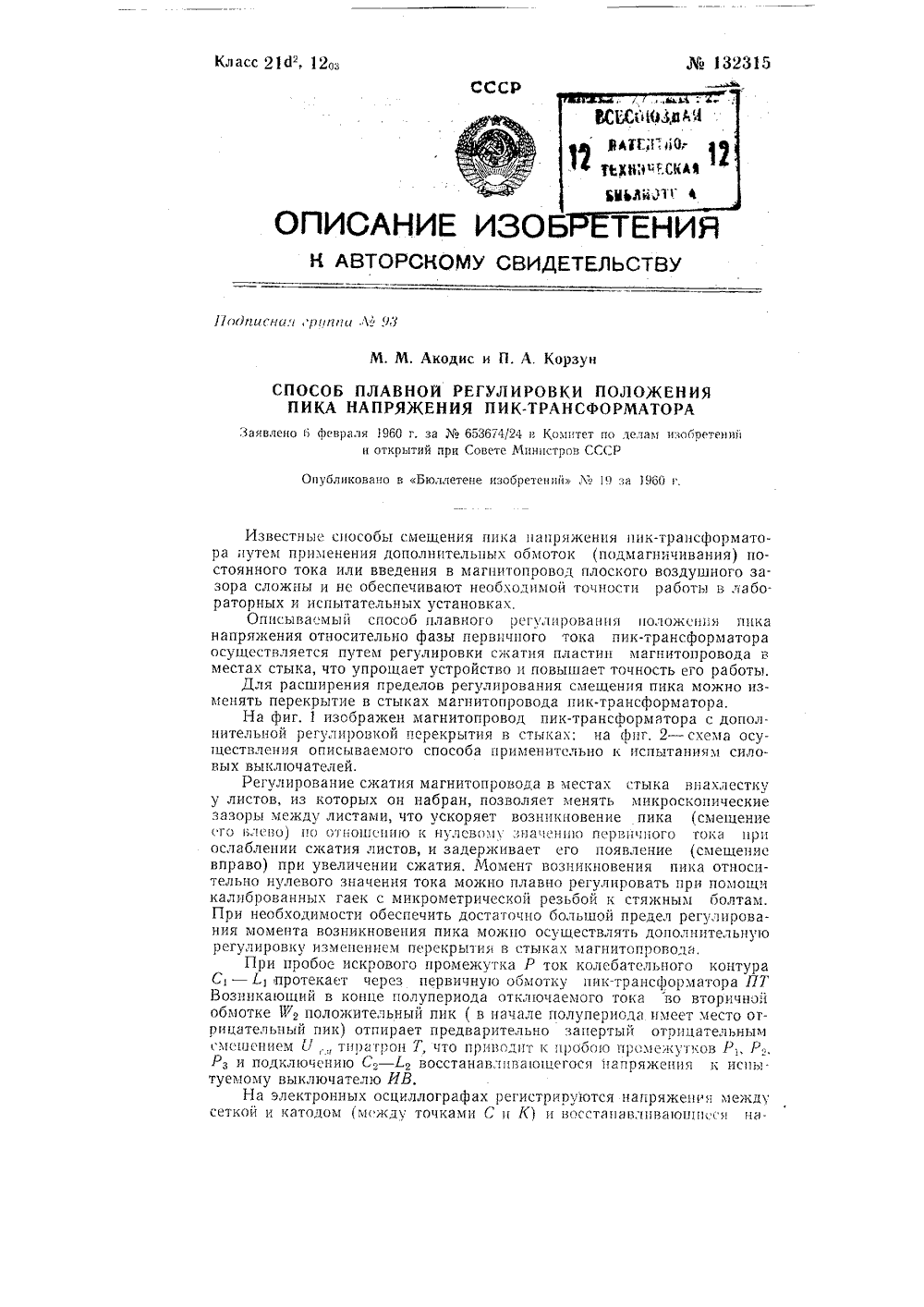

...тока цри ослаблении сжатия листов, и задерживает сго появление (смещение вправо) при увеличении сжатия. Момент возникновения пика относительно нулевого значения тока можно плавно регулировать при помощи калиброванных гаек с микрометрической резьбой к стяжным болтам. При необходимости обеспечить достаточно большой предел регулирования момента возникновения пика можно осуществлять дополнительную регулировку изменением перекрытия в стыках магнитопровода.При пробос искрового промежутка Р ток колебательного контура Сг - 1., протекает через первичнуго обмотку пик-трансформатора ПТ Возникающий в конце полупериода отключаемого тока во вторичной обмотке йс, положительный пик ( в начале полупериода имеет место отрицательный пик) отпирает...

Номер патента: 132316

Опубликовано: 01.01.1960

Авторы: Бондаренко, Маевский

МПК: H02M 1/04, H03B 27/00

Метки: генератор, импульсов, униполярных

...импульса выходного пикового напряженияВентили 1 закорачивают вторичные обмотки 2 и 3 генератора импульсов нс накоротко, а через силовые обмотки 4 дополнительного маломощного дросселя насыщения До, обмотка 5 которого обтекается управляющим постоянным током.Изменение индуктньности обмоток 4 приводит к смещению момента возникновения фронта управля 1 ошего импульса (фиг. 2), Кривые а изооражают импульс выходного напряжсния С/., возникающий при насы 1 цении дросселя ДЛ, когда ток обмотки 5 имеет максимальную ве.личину. ПО мере уъ 1 еньшени 51 тока, протекающего по управлЯющей ОО - мотке б, индуктивность обмоток 4 возрастает и импульс смещается в сторону отетавания кривые б и в),Описываемый генератор позволяет получить смещение фазы...

Номер патента: 133947

Опубликовано: 01.01.1960

Автор: Солодухо

МПК: H02M 1/04

Метки: ионным, преобразователем, сеточного

...сопротивления СС, у.)ел напряжения смецения УНС. Рабочая обмотка каждого дросселя ца)е).ццения получас т питаццс через полупроводниковые выпрямители ВР и ВК От двух вт)- ричнь 1 х оомоток сеточцО т Псформа)тсиС, цзр 51 жец)151;т , сдвинуты по фазе на 60. Поскольку цлоцгадь 5 ограничен)1)я кривой напРяжени 5 в положитесьном по упе 1)иоде, бо,Ьше площа;11 Ла. О)(1- ничеццс)1 кривой напряжения в отрицательном полупериоде, дроссе.и насыц(сцця нельзя пс)лцостью размагнитит за отрицате.(ь.11 период, вследствие чего неизбежно получается ограниченный дцапазс)ц изменения угла запаздывания зажигания. Поэтому в предлзгаемс)м устрс)йстве применен узел напряжения смещения и величина цицряжец(яУо )3394/ смещения подбирается так, чтобы 1 голучить...

Номер патента: 135135

Опубликовано: 01.01.1961

Автор: Петров

МПК: H02M 1/04

Метки: фазосдвигающее

...временем закрытого состояния Т 1 (фиг. 2 г). Импульсы напряжения вторичной обмотки Тр 2 открывают триод Т 2, через коллекторную цепь которого происходит разряд конденсатора С,135135Периодический, в течение доли полупериода, разряд конденсатора С 2 позволяет получить на сопротивлении Я, пилообразную кривую напряжения У/4 изображенную на фиг, 2 д.В базовой цепи выходного триода ТЗ действуют два напряжения: управляющее напряжение У и напряжение Ь/ причем первое являегся открывающим, а второезакрывающим Следовательно, пока У,) )С, триод ТЗ закрыт. В момент, когда С руменьшаясь, становится равным (несколько меньше) (/, триод ТЗ открывается и замыкает цепь сопротивлений нагрузки Я, или Рв зависимости от того, какой из триодов Т 4 или Т 5...

Номер патента: 136440

Опубликовано: 01.01.1961

Автор: Веденеев

МПК: H02M 1/04

Метки: импульсов, модулятор, полупроводниковых, усилителей, ширины

...на кремниевых стабилитронах СТ, и СТ 2, питающегося через сопротивление Р, от напряжения переменного тока объекта регулирования, и интегрирующей РС-цепочки, содержащей активное сопротивление Р и конденсатор С. Для управления величиной постоянной составляющей выходного напряжения пилообразной формы часть сопротивления Р интегрирующей цепочки шунтируется через диод О, который позволяет получить разные постоянные времени заряда и разряда конденсатора С.Если движок сопротивления тт, установлен в среднем положени 1, то на конденсаторе С возникает двухстороннее пилообразное напряжение. При передвижении движка вправо от среднего положения (показано на чертеже сплошными линиями) заряд конденсатора происходит быстрее, чем разряд, и...

Номер патента: 137175

Опубликовано: 01.01.1961

Автор: Кощеев

МПК: H02M 1/04

Метки: импульсов, ионными, преобразователями, сеточного, формирования

...имеет. Диод 5 служит для ограничения отрицательных импульсов, которые появляются при обратном перемагничивании сердечника трансформатора. Сущность изобретения заключается в том, что, с целью упрощения устройства, в качестве источника импульсов применена цепочка из встречно включенных конденсатора, заряжаемого через диод, и вспомогательного регулируемого источника постоянного тока.На чертеже изображена принципиальная электрическая схема устройства.Нелинейный элемент 1 (пик-трансформатор) подключен к источнику импульсов, состоящему из цепочки встречно включенных конденсатора 2, заряжаемого через диод 3, и вспомогательного регулируемого источника постоянного тока 4.137175 Предмет изобретения иных Техред Е, К, Гарнухин Корректор 3,...

Номер патента: 139715

Опубликовано: 01.01.1961

Автор: Константинов

МПК: H02M 1/04, H02M 7/48

Метки: генерирования, импульсов, ионными, преобразователями

...генератор Г выполняется таким образом, что угол сдвига фаз между напряжениями С, и 1/2 составляет 180. Каждыи триод триггера одновременно является предварительным каскадом усиления и соединяется с выходным триодом 1 ПТз или ПТ 4) по схеме сдвоенных триодов. Обмотка Н - К трансформатора Т и сопротивления Р Я, Р; и тт 4 служат для создания определенной величины запирающего напряжения между эмиттером и базой каждого из вьходных триодов в тот нолупериод, когда триод должен быть заперт.Ло 13 СЧ 15Необходимос для нормальной работы триггера смещение создается с помощью диодов О Х)2, выпрямляющих напряжение, снимаемое с обмотки У - Ь;, трансформатора 7; и конденсатора С,.Поскольку частота переключения триодов в два раза меньше частоты напряжения...

Номер патента: 139716

Опубликовано: 01.01.1961

Автор: Глух

МПК: H02M 1/04, H02M 7/48

Метки: инвертор, независимый, трехфазный

...инвертора позволяет снизить усмошность коммутируюгцих конденсаторов и соответствепних стоимость.На чертеже изображена схема инвертора.Инвертор содержит трансформатор Т, соединнный пугольник - две обратных звезды с выведенными нулевышесть управляемых вентилей выпрямителя В, два реактородну группу конденсаторов К. При условии зажигания венредности, обозначенной цифрами, происходит перезарядкаров К через каждую /а периода частоты и осуществляетсяс фаз одной звезды на фазы другой. В течение одного пвой частоты конденсатор, таким образом, перезаряжаетсхемой управления вентилями 6 раз, т. е. с утроеннойповышает его использование. Для одновременного полученого тока тройной сетевой частоты ф реакторы заменяюттором повышенной частоты,...

Номер патента: 139717

Опубликовано: 01.01.1961

Авторы: Курзанов, Твердин, Чиликин

МПК: H02M 1/04

Метки: вентилями, полупроводниковых, преобразовательной, приборах, сеточного, установки

...на выпрямителе, равная 120 эл.Полная принципиальная схема этого устройства приведена на фиг. 2.На входной трансформатор 1 с вторичными обмотками Тр 11, Тр 12 и ТрИ) подается трехфазное напряжение, синхронное с напряжением, поступающим на аноды управляемого ртутного выпрямителя. В положительный полупериод первой фазы по цепи зажим 1, эмиттер-база триода П 1, вентиль В 1, сопротивление Яд, зажим 2 вторичной обмотки Тр 11 протекает ток, шунтирующий конденсатор С 1; импульс напряжения не вырабатывается. В отрицательный полупериод в указанной цепи тока нет, триод П 1 закрыт и конденсатор С 1 заряжается по цепи: +, конденсатор С 1, обмотка Ф, промежуточного трансформатора Ф вентиль В 2, сопротивление Рдв . На сопротивлении ПС, включенном...

Номер патента: 139719

Опубликовано: 01.01.1961

Авторы: Донской, Ивенский

МПК: H02M 1/04, H02M 5/16

Метки: делитель, тиратронный, частоты

...полупериод входного напряжения один изтиратронов отпирается.Оба тиратрона одновременно отпиреться не могут, так как пусковые характеристики тиратронов не бывают полностью идентичными.В момент отпирания тиратрона его анодный ток скачком возрастает от нуля до некоторого значения, которое определяется мгновенным значением входного напряжения делителя, а также параметрамисхемы. При этом скачком возрастает также и напряжение на той часгисопротивления Р, которая не шунтирована конденсатором С. Таким образом, в момент отпирания одного из тиратронов к сеткам обоихтиратронов скачком прикладывается отрицательное напряжение.Это напряжение не влияет на величину анодного тока, проводящего тиратрона, так как отрицательное поле сетки...

Номер патента: 139721

Опубликовано: 01.01.1961

Авторы: Булатов, Сирица, Шипилло

МПК: H02M 1/04

Метки: вентилями, ионного, преобразователя, сеточного

...за счет положительной обратной связи. Напряжение источника с 7 полностью прикладывается к первичной обмотке трансформатора, а на обмотке, индуктируется сеточный импульс пропорциональной величины.В течение времени, пока триод полностью открыт, происходит линейный рост намагничивающей составляющей первичного тока трансформатора. Когда эта составляющая возрастет настолько, что величина положительной трансформаторной обратной связи окажется меньше критической, произойдет лавинообразное закрывание триода. Таким обобразом, сеточный импульс будет иметь определенную постоянную про. должительность -., зависяШую от всего комплекса параметров полупроводниковой части схемы.После закрывания триода намагничивающий ток трансформатора проходит...
