Генератор униполярных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 132316
Авторы: Бондаренко, Маевский
Текст

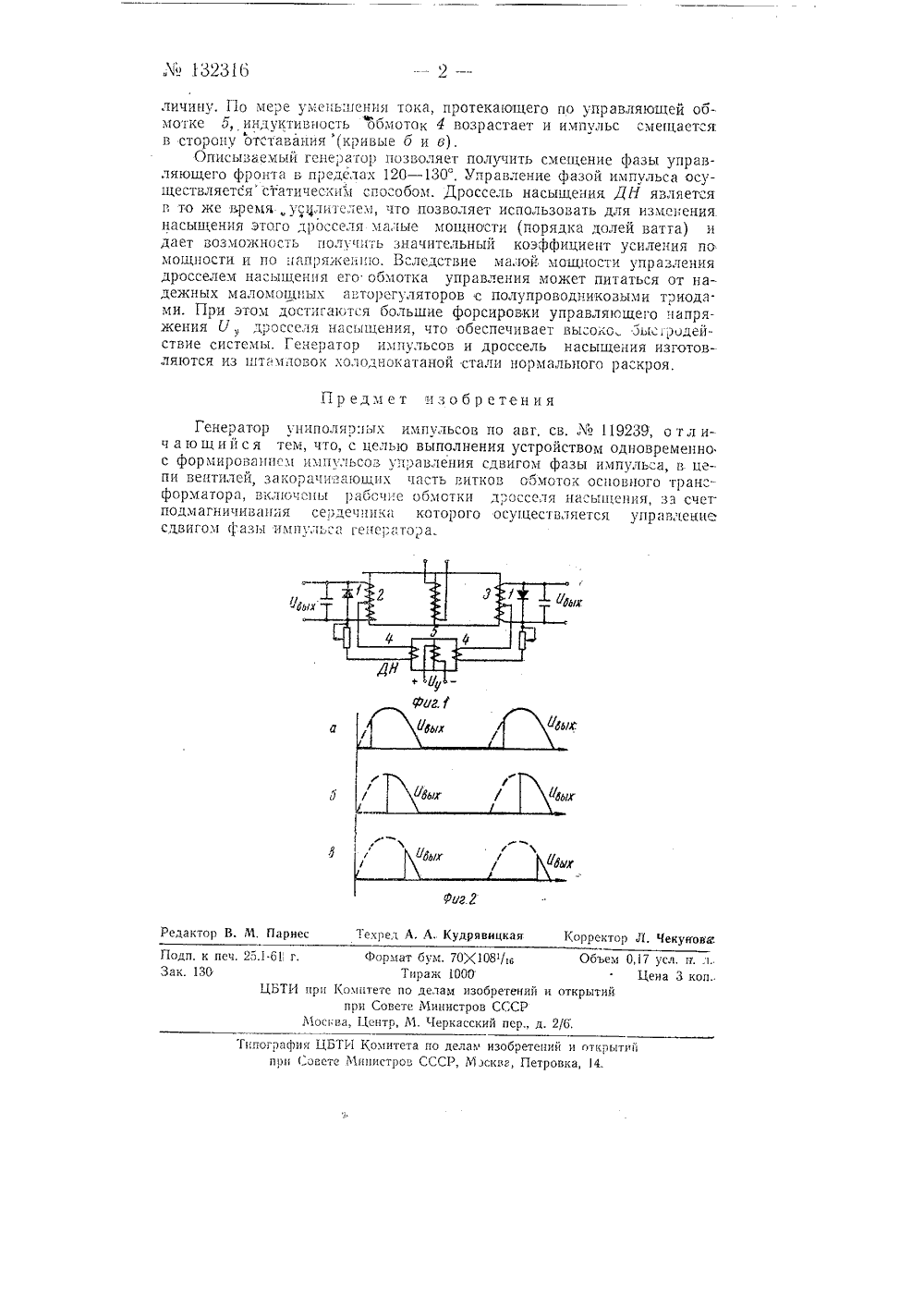

Класс 21 У, 12 сз21 а, 14 вт 21 с, 671 в Л 132316 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная г,эО иа Л 9 О. А. Маевский и В. П. Бондаренко ГЕНЕРАТОР УНИПОЛЯРНЫХ ИМПУЛЬСОВявлено 16 февраля 1960 г. за655841/24 в Комитет и и открытий прн Совете Министров СС делам изобретен публиковано в Бюллетене изобретений1 9 за 1960 г.мя тех же ли сновпое авт. св.1192 от 9 июня 1958 г. В основном авт, св,119239 описан генератор униполярных импульсов для сеточного управления вентилями ионных преобразователей, выполненный в виде трансформатора с трехстержневым сердечником. На среднем стержне сердечника размещена первичная обмотка, а на крайних стержнях - две вторичные оомотки, частично зашунтированные вентилями, вследствие чего поток, создаваемый током первичной обмотки, поочередно вытесняется из одного крайнего стержня в другой.Параллельно вторичным обмоткам включены конденсаторы, компенсирующие реактивность рассеяния.Сугцественный недостаток указанного генератора заключается в том, что для изменения фазы фронта генерируемого импульса необходимо первичную обмотку питать от фазовращателя, что осложняет и удорожает систему сеточного управления.Настоящее дополнительное изобретение позволяет совместить генератор импульсов, фазовращатель и усилитель, для чего в цепи вентилей, закорачивающих часть витков обмоток основного трансформатораг) включены рабочие оомотки дросселя насыщения. За счет подмагничивания сердечника этого дросселя осуществляется управление сдвигом фазы импульса генератора.На фиг, 1 изображена схема описываемого генератора; на фиг. 2 - смешение импульса выходного пикового напряженияВентили 1 закорачивают вторичные обмотки 2 и 3 генератора импульсов нс накоротко, а через силовые обмотки 4 дополнительного маломощного дросселя насыщения До, обмотка 5 которого обтекается управляющим постоянным током.Изменение индуктньности обмоток 4 приводит к смещению момента возникновения фронта управля 1 ошего импульса (фиг. 2), Кривые а изооражают импульс выходного напряжсния С/., возникающий при насы 1 цении дросселя ДЛ, когда ток обмотки 5 имеет максимальную ве.личину. ПО мере уъ 1 еньшени 51 тока, протекающего по управлЯющей ОО - мотке б, индуктивность обмоток 4 возрастает и импульс смещается в сторону отетавания кривые б и в),Описываемый генератор позволяет получить смещение фазы управляющего фронта в пределах 120 - 130, Управление фазой импульса осуществляется статическъ спосооом. Дроссель насыщения ДТХ явл 51 ется г, то же время .усЛитслем, что позволяет использовать для изменения насыщения этого дросселя малые мощности (порядка долей ватта) и дает возмокность полъчнть значительны коэффициент усиления ПО ъощнОсти и по 1 прикепиО. Вследствие малой мощности упразления дросселем насьпцения его обмотка управления может питаться от надежных маломопПых авторегуляторов с полупроводниковыми триодами. При этом достигаются большие форсировки управляющего напряжения с 7 5 дросселя насьпцения, что обеспечивает высоко бы ,родействие системы. Генератор импульсов и дроссель насыщения изготовляются из шт 1.ъ 5 повок холоднокатаной стали нормальОго раскроя. Предмет ъзобретения Генератор униполярнь 1 х импульсов по авг, св.119239, о тл ич а ю щ и й с я тем, что, с целью выполнения устройством одновременно с формированием иъПульсов управления сдвигом фазы импульса, в цепи вентилей, закора пгвающих часть витков Обмоток основного трансформатора, вкл 1 очспы рабочие обмотки дросселя насьш 1 ения, за счет. подмагничивапия серде шик которого осуществляется управление сдвигом фазы импульса гепертора. едактор В. М. Парнес Текред А, А. Кудрявицка орректор Л, Чекуновгг. одп. к печ. 25.1-61 г. Формак. 130ЦБТИ прп Комитетепри Сове ат буки 70 Х 108/бТираж 1000по делам изобретений ите Министров СССРМ, Черкасский пер., д. 2 бъеы 0,17 уел, и. л Цена 3 коп, крытий ос ва, Центр;пография ЦБТИ Комитета по делаь изобретений и открьтпГ прп 1;овсте Министров СССР, Мзсквг, Петровка, 14.
СмотретьЗаявка
655841, 16.02.1960
Бондаренко В. П, Маевский О. А
МПК / Метки
МПК: H02M 1/04, H03B 27/00
Метки: генератор, импульсов, униполярных
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-132316-generator-unipolyarnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор униполярных импульсов</a>
Генератор пачки импульсов для управления тиристорами
Номер патента: 474083
Опубликовано: 15.06.1975
Авторы: Лахович, Шапошников
МПК: H02M 1/08
Метки: генератор, импульсов, пачки, тиристорами
...4 - дополнительный управляющий транзистор; 5 - резистор, ограничивающий ток коллектора транзистора 4; 6 - резистор смещения дополнительного транзистораРабота предложенного устройства осуществляется следующим образом.До подачи управляющего стробимпульса на управля 1 ощий электрод дополнительного транзистора 4 последний открыт благодаря наличию резистора 6. Следовательно, в ис-. ходном состоянии трансформатор 2 насыщен током, который протекает по следующей цепи:минус Е коллекторная обмотка трансформатора 2, ограничивающий резистор 5, коллекторно-эмпттерный переход дополнительного управляющего транзистора 4 и плюс Ек. Импульсы на выходе генератор время отсутствуют, поскольку индук обмоток насыщенного трансформато тожно мала и условия...
Генератор серии импульсов
Номер патента: 651463
Опубликовано: 05.03.1979
МПК: H03K 3/64
Метки: генератор, импульсов, серии
...1 достигаетзначения индукции насыщения Вэ, он насыщается, напряжение на всех обмотках трансформатора 1 спадает до нуля, и транзистор 3 закрывается. Запасенная при этом в сердечнике трансформатора 1 энергия стремится рассеяться. Индукция начинает изменяться в направлении от Вз до В 4 .Индуктируемое при этом на обмоткахтрансформатора напряжение имеет полярность, показанную в скобках. Конденсатор 8 перезаряжается напряжением обмотки 4 до полярности, показанной в скобках по контуру 8 4 18 - 7 - 8, На частном цикле петли гистерезиса магнитное состояние сердечника характеризуется траекторией 1 -4"1 з (фиг. 3). В момент 1, зарядный ток в конденсаторе становится равным отпирающему току: Уа1 одрВагр+ В 1 з+ Вэб Ф Вэбзгде Кргр, К , Кэб, Рай...
Генератор пачек импульсов для управления тиристорами
Номер патента: 1628160
Опубликовано: 15.02.1991
МПК: H02M 1/08
Метки: генератор, импульсов, пачек, тиристорами
...т = 11 (момент снятия импульса синхронизации) транзистор 4 выключается, На обмотках трансформатора 14 появляется импульс напряжения 014 (фиг. 2), обусловленный ЭДС самоиндукции с полярностью, обозначенной на фиг. 1 беэ скобок. На обмотках трансформатора 3 под действием тока намагничивания трансформатора 3, равного разности токов синхронизации,30 35 40 45 50 55 появляются импульсы напряжения с полярностью, указанной на фиг. 1 без скобок. В базовой цепи транзистора 1 напряжения на обмотке 12 насыщающегося трансформатора 14 и базовой обмотке 9 трансформатора 3 складывается, а в базовой цепи транзистора 2 напряжения на обмотке 13 насыщающегося трансформатора 14 и базовой обмотке 10 трансформатора 3 вычитаются(Оь). В итоге под действием...
Синхронный генератор униполярных импульсов
Номер патента: 127318
Опубликовано: 01.01.1960
Авторы: Лившиц, Перчик, Рогачев
МПК: H02K 19/16
Метки: генератор, импульсов, синхронный, униполярных
...о получения ра сов и пауз, сегментами.2. Генерато что вместо к водниковые например, на ый генератор униполярных имвт, св,119915, содержащий осный индуктор, якорь с двумя мн обмотками и механический оллектор, на пластины которого нцы обмоток, поочередно поднагрузке при помощи контактт,гггчагопгнйся тем, что, с целью зличного чередования пмпульснаожен холостымн В основном авт. св.119915 описан синхронный генератор униполярных электрических импульсов, содержащий переменнополюсный индуктор и якорь с двумя обмотками, концыкоторых выведены на пластины одного общего коллектора, поочередно подключаю. щего при помощи контактных щеток обмотки к нагрузке.Особенностью предлагаемого генератора, представляющего собой дальнейшее усовершенствование...
