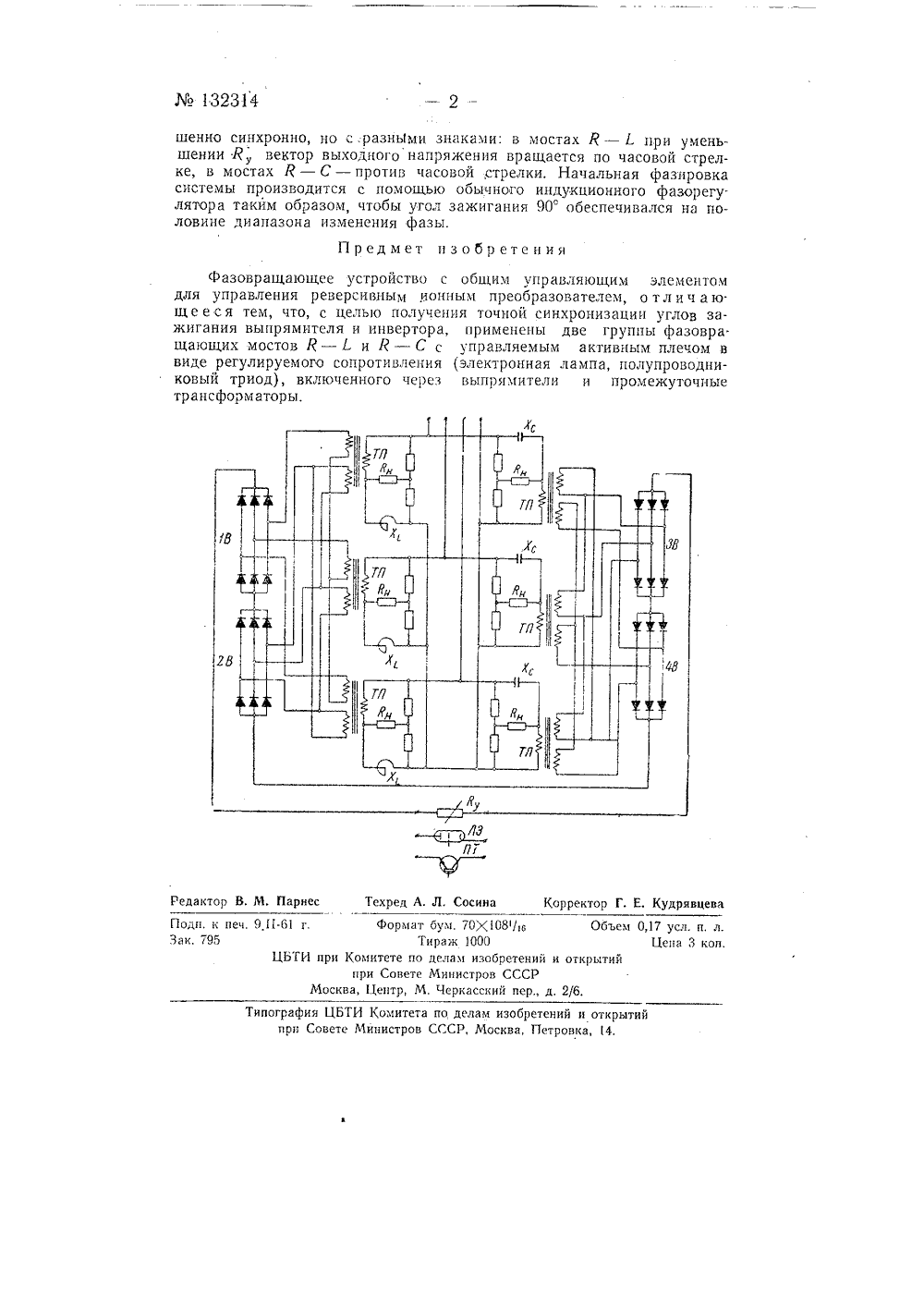

Фазовращающее устройство с общим управляющим элементом для управления реверсивным ионным преобразователем

Номер патента: 375692

Опубликовано: 01.01.1973

Авторы: Бардиж, Гутенмахер, Захаров

МПК: H01F 41/00

Метки: зажигания, ионных, многофазный, пик-трансформатор, приборов, угла

...расточки ста емы) и может быть зато вом положении относите позволяет с. вторичн ения сети 15е= об ой- К - н хваты вающе икообразную Так как уст оричных об мотке ердечник многовыполнен повотора (первичной рможен в любомльно статора. оличество винуты по окружности робмоток можнкообразных э.360Поворотра (автоматименить фазуобмоток отно0 и 4. На чертеже представлена схема многофаного пик-трансформатора.Она содержит статор 1 с трмоткой, создающий двухполюсщееся магнитное поле; затормо2, собираемый из листов динаи-м количеством вставных зубных из листов, материал которы получить и- , сдвинутых оличе фазе во пиа угол ехфазнои об ное вращаю женный рого мной стали, цов, набран х имеет боль ротора относител тат но из- ричных ески или...

Номер патента: 59768

Опубликовано: 01.01.1941

Автор: Завод

МПК: H02M 1/02

Метки: жидким, зажигания, ионных, катодом, приборов

...на выпрямленное напряжение.Сущность изобретения поясняется чертежом, на котором изображена принципиальная электрическая схема зажигания ртутного выпрямителя, выполненная согласно изобретению.На чертеже имеются следующие обозначения: 1 - ртутный выпрямитель, 2 - трансформатор возбуждения, 3 - анодные дроссели в цепи возбуждения, 4 - катодный дроссель в цепи возбуждения, 5 - обмотка реле в цепи возбуждения, б - контакты этого реле, 7 - трансформатор зажигания, 8 - сопротивление в цепи зажигания, 9 - предохранители, 10 - рубильник.В исходном положении контакты б реле 5 замыкают цепь зажигания.При вклочении рубильника 10 в цеЦеиа 35 кои,. Госпланиздат пи поджигателя начинает проходить ток и, одновременно, на аноды возбуждения...

Номер патента: 199971

Опубликовано: 01.01.1967

Авторы: Дымшиц, Женов, Левнтай

МПК: H02M 1/04, H02M 7/12

Метки: выпрямителем, регулируемым, тиристорах

...дросселя б и первич- О пой обмотки 7 импульсного трансформатора8. Вторичная обмотка 9 трансформатора 8 включенг на нагрузку, которой является управляющий электрод силового тиристорг 10. Импульсный трансформатор имеет обмот ку подмагничивгния управления 11. Так какиндуктивность ненасыщенного дросселя велика, тс во время каждого пслупериодг пи.тающего прямоугольного напряжения ток в контуре нарастает или спадает по линейному О закону, При определенной величине этоготока, т, е. в определенный момент по отношению к началу каждого полупериода, который задается и регулируется ампервитками обмотки 11, импульсный трансформатор вы ходит из ненасыщенного состояния, часть питающего прямоугольного напряжения прикладьввается к первичной обмотке...

Номер патента: 301789

Опубликовано: 01.01.1971

МПК: H02M 1/08

Метки: вентилями, выпрямителя, регулируемого

...Параллельно рабочей обмотке 8 и нагрузке 7 подключены соединенные последовательно и встречно диод 12 и стабилитрон 13.Устройство работает следующим образом. 3 В рабочем полупериоде на обмотку 8 дросселя 9 от источника 1 питания через трансформаторы 2 и 3, диоды 4 и 5, сопротивление б и нагрузку 7 поступает напряжение, причем длительность рабочего интервала равна 300. Благодаря наличию стабилитрона 13 и включенного в проводящем направлении диода 12 амплитуда этого напряжения ограничивается на уровне напряжения стабилизации стабилитропа.В управляющем полупериоде напряжение источника питания блокируется диодами 4 и 5 и перемагничивание сердечника дросселя осуществляется обмотками 10 и 11. При этом диод 12 блокирует цепь обмотки...

Номер патента: 41068

Опубликовано: 31.01.1935

Автор: Бабат

МПК: H02M 7/12

Метки: выпрямитель, ионных, ламп, применением, регулируемый, управляемых

...начиная с которого вспомогательный вентиль2 квступает в работу, равен к - , Этот угол называется критическим углом зажигания - арДля трехфазных выпрямительных схем а , = 60 о, что соответствует Ъ = 0,87 У я Для шестифазных схем а =1.0 о, чему соответствует р - 0:5д щахДля однофазных (двухполупериодных и однополупериодных) схем а= О, Это означает, что в двухполупериодной схеме вспомогательный вентиль вступает в работу в самом начале регулирования напряжения выпрямленного тока. В простых же многофазных схемах все преимущества применения вспомогательного вентиля сказываются только тогда, когда приходится производить регулировку напряжения выпрямленного тока в сравнительно широких пределах,В случае применения выпрямителя с жидким катодом...
